钢结构工程识图和施工技巧-钢网架高空散装法安装

2023-08-22 理论教育版权反馈

【摘要】：高空散装法是指运输到现场的运输单元体或散件，用起重机械吊升到高空对位拼装成整体结构的方法。同时高空散装，不易控制标高、轴线和质量，工效降低。由于高空散装法对支架的沉降要求较高，因此，应给予足够的重视。每条网架组装完，经校验无误后，按总拼顺序进行下条网架的组装，直至全部完成。对于大型网架，每次拆除的高度可根据自重挠度值分成若干批进行。

高空散装法是指运输到现场的运输单元体（平面桁架或锥体）或散件，用起重机械吊升到高空对位拼装成整体结构的方法。适用于非焊接连接（如螺栓球节点、高强螺栓节点等）的各种网架的拼装，不宜用于焊接球网架的拼装，因焊接易引燃脚手板，操作不够安全。同时高空散装，不易控制标高、轴线和质量，工效降低。

1.支架设置

由于支架既是网架拼装成型的承力架，又是操作平台支架，因此，支架搭设位置必须对准网架下弦节点。

（1）支架通常采用扣件和钢管搭设，而不宜采用竹或木制，这是由于竹或木等材料容易变形并易燃，因此，当网架用焊接连接时禁用。

（2）拼装支架必须牢固，设计时应对单肢稳定、整体稳定进行验算，并估算其沉降量。其中单肢稳定验算可按一般钢结构的设计方法进行。

（3）支架应具有整体稳定性以及在荷载作用下应具有足够的刚度，应将支架本身的弹性压缩、接头变形、地基沉降等引起的总沉降值控制在5mm以下。为了调整沉降值和卸荷方便，可在网架下弦节点与支架之间设置调整标高用的千斤顶。

（4）由于高空散装法对支架的沉降要求较高（不得超过5mm），因此，应给予足够的重视。大型网架施工，必要时可进行试压，以取得所需的资料。

支架的整体沉降量主要包括：钢管接头的空隙压缩、钢管的弹性压缩以及地基的沉陷等。若地基情况不良，要采取夯实加固等措施，并且要用木板铺地以分散支柱传来的集中荷载。

2.拼装操作技巧

钢网架总的拼装顺序是从建筑物一端开始向另一端以两个三角形同时推进，待两个三角形相交后，则按人字形逐榀向前推进，最后在另一端的正中合拢。每榀块体的安装顺序，在开始两个三角形部分是由屋脊部分开始分别向两边拼装，两三角形相交后，则由交点开始同时向两边拼装，如图7-43所示。

吊装分块（分件）时，可用2台履带式或塔式起重机进行，拼装支架采用钢制，可局部搭设作成活动式，亦可满堂红搭设。分块拼装后，在支架上分别用方木和千斤顶顶住网架中央竖杆下方进行标高调整，其他分块则随拼装随拧紧高强螺栓，与已拼好的分块连接即可。

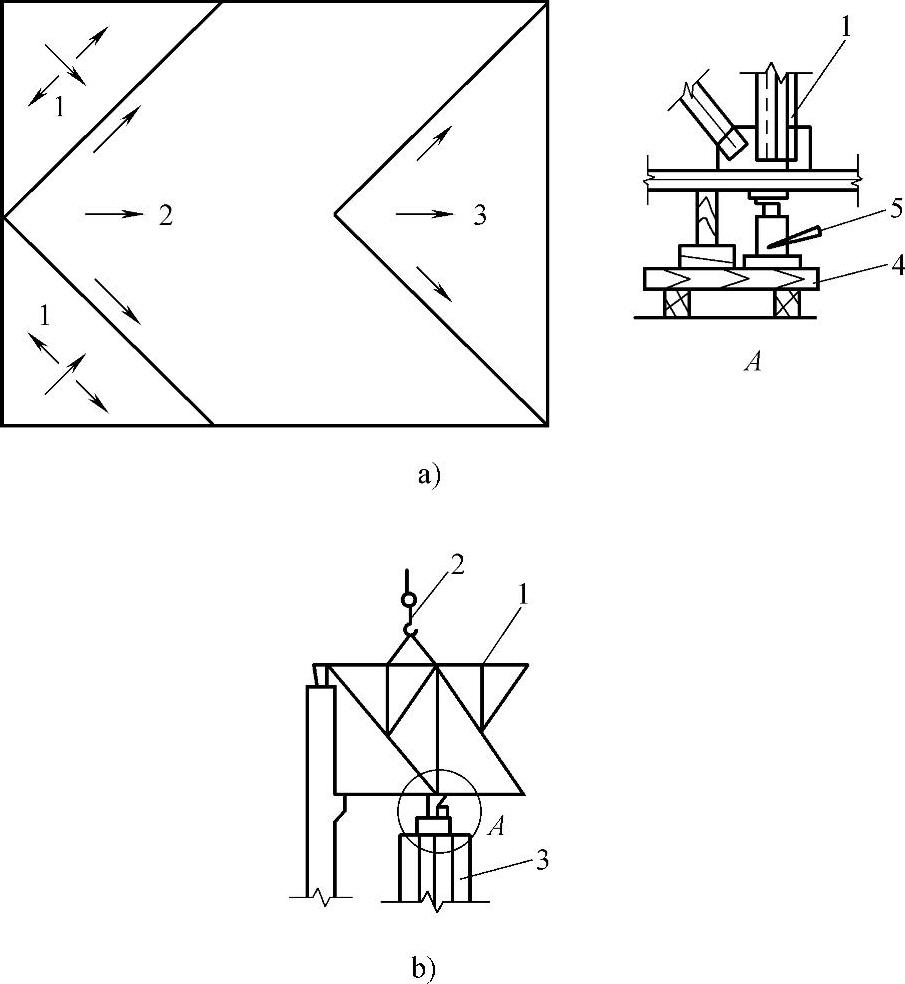

图7-43 高空散装法安装网架

a）网架安装顺序 b）网架块体临时固定方法

1—第一榀网架块体 2—吊点 3—支架 4—枕木 5—液压千斤顶

b）中1、2、3—安装顺序

当采取分件拼装钢网架时，通常可采取分条进行，其拼装顺序主要为：支架抄平、放线→放置下弦节点垫板→按格依次组装下弦、腹杆、上弦支座（由中间向两端，一端向另一端扩展）→连接水平系杆→撤出下弦节点垫板→总拼精度校验→油漆。

每条网架组装完，经校验无误后，按总拼顺序进行下条网架的组装，直至全部完成。

3.支架的拆除

网架拼装成整体并检查合格后，即拆除支架。拆除时应从中央逐圈向外分批进行，并且，每圈下降速度必须一致，应避免个别支点集中受力，造成拆除困难。对于大型网架，每次拆除的高度可根据自重挠度值分成若干批进行。
