1.钢网架的绑扎技巧

（1）单机吊装绑扎

对于大跨度钢立体桁架（钢网架片，下同）多采用单机吊装。吊装时，一般采用六点绑扎，并加设横吊梁，以降低起吊高度和对桁架网片产生较大的轴向压力，防止桁架、网片出现较大的侧向弯曲，如图7-39a所示。

（2）双机抬吊绑扎

采用双机抬吊时，可采取在支座处两点起吊或四点起吊，另加两副辅助吊索如图7-39b所示。

2.钢网架的吊装

（1）单机吊装

单机吊装较为简单，当桁架在跨内斜向布置时，可采用150kN履带起重机或400kN轮胎式起重机垂直起吊，吊至比柱顶高50cm时，可将机身就地在空中旋转，然后落于柱头上就位，如图7-40所示。其施工方法同一般钢屋架吊装相同。

（2）双机抬吊

双机抬吊相对来说较为复杂，其桁架有跨内和跨外两种布置和吊装方式。

1）当桁架略斜向布置在房屋内时，可用两台履带式起重机或塔式起重机抬吊，吊起到一定高度后即可旋转就位，如图7-41所示。其施工方法同一般屋架双机抬吊法相同，可参照进行。

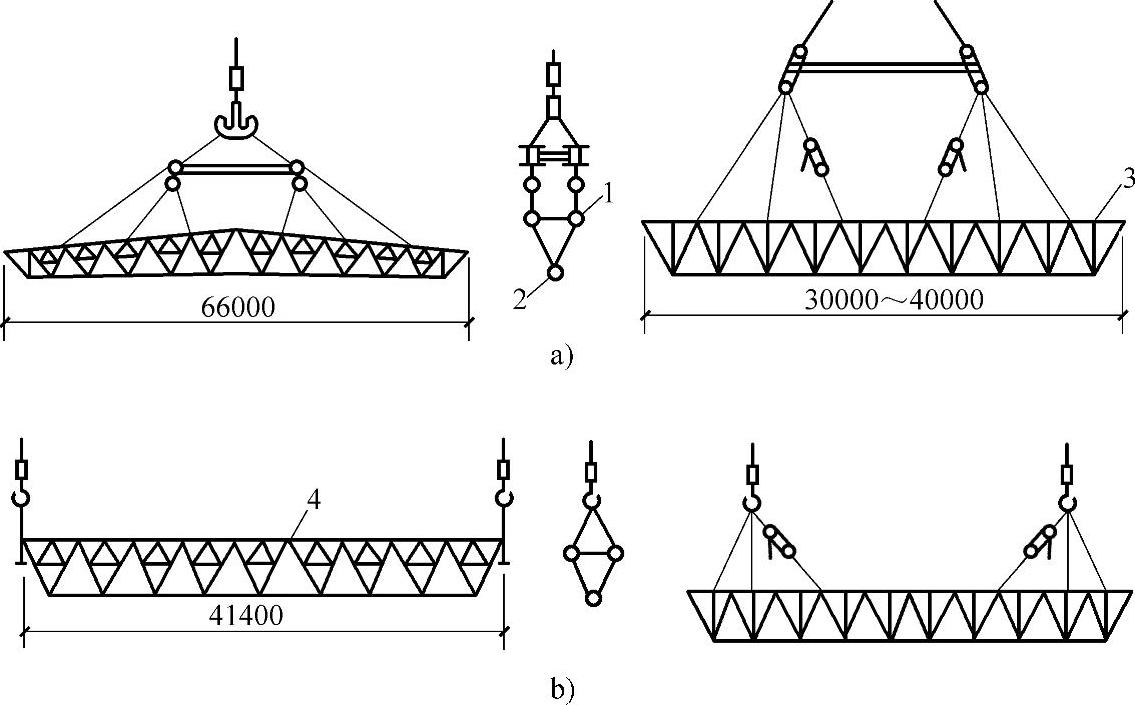

图7-39 大跨度钢立体桁架、网架片的绑扎

a）单机吊装大跨度钢立体桁架、网架片的绑扎 b）双机抬吊大跨度钢立体桁架网架片的绑扎

1—上弦 2—下弦 3—分段网架（30×9） 4—立体钢管桁架

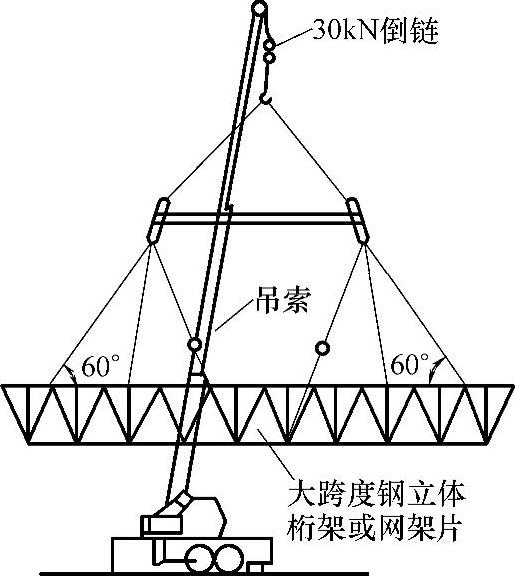

图7-40 单机吊装法

图7-41 双机抬吊法

2）当桁架在跨外时，可在房屋一端设拼装台进行组装，一般拼一榀吊一榀。施工时，可在房屋两侧铺上轨道，安装两台600/800kN塔式起重机，吊点可直接绑扎在屋架上弦支座处，每端用两根吊索。吊装时，由两台起重机抬吊，伸臂与水平保持大于60°。起吊时一齐指挥两台起重机同时上升，将屋架缓慢吊起至高于柱顶500mm后，同时行走到屋架安装地点落下就位，如图7-42所示，并立即找正固定，待第二榀吊上后，接着吊装支撑系统及檩条，及时校正形成几何稳定单元。此后每吊一榀，可用上一节间檩条临时固定，整个屋盖吊完后，再将檩条统一找平加以固定，以确保屋面平整。

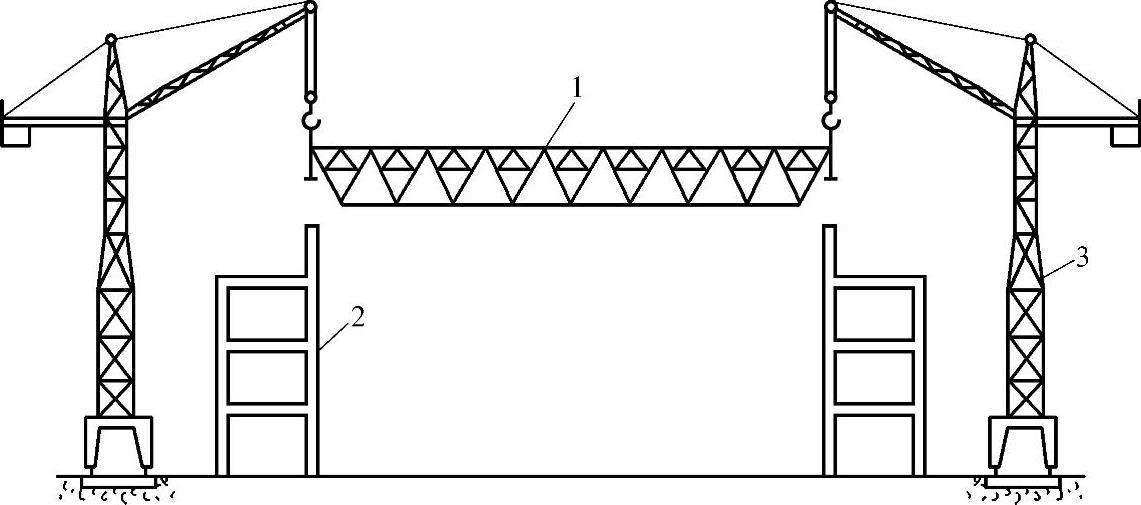

图7-42 双机跨外抬吊大跨度钢立体桁架

1—41.4m钢管立体桁架 2—框架柱 3—TQ600/800kN·m塔式起重机
