钢结构工程施工技巧：吊装顺序和方法

2023-08-22 理论教育版权反馈

【摘要】：如图7-32所示为一栋二层厂房吊装，用两台履带式起重机在跨内开行，采用综合法吊装梁板式结构的顺序。图7-32 履带式起重机跨内综合吊装法1—柱预制、堆放场地 2—粱、板堆放场地 1、2、3…其不分段进行分层吊装，如图7-33所示为塔式起重机在跨外开行，采取分层分段流水吊装四层框架顺序，划分为四个吊装段进行。

吊装顺序应先低跨后高跨，由一端向另一端进行，这样既有利于安装期间结构的稳定，又有利于设备安装单位的进场施工。根据起重机开行路线和构件安装顺序的不同，吊装方法可分为以下几种：

1.综合吊装法

综合吊装法适用于构件质量较大和层数不多的框架结构吊装。

（1）用1～2台履带式起重机在跨内开行，起重机在一个节间内将各层构件一次吊装到顶，并由一端向另一端开行，采用综合法逐间逐层把全部构件安装完成。

（2）一台起重机在所在跨用综合吊装法，其他相邻跨采用分层分段流水吊装进行。

为了保证已吊装好结构的稳定，每一层结构件吊装均需在下一层结构固定完毕和接头混凝土强度等级达到70%后进行。同时应尽量缩短起重机往返行驶路线，并在吊装中减少变幅和更换吊点的次数，妥善考虑吊装、校正、焊接和灌浆工序的衔接以及工人操作方便和安全。

如图7-32所示为一栋二层厂房吊装，用两台履带式起重机在跨内开行，采用综合法吊装梁板式结构（柱为二层一节）的顺序。起重机Ⅰ先安装CD跨间第1～2节间柱1～4、梁5～8使形成框架后，再吊装楼板9，接着吊装第二层梁10～13和楼板14，完成后起重机后退，用同法依次吊装第2～3、第3～4……节间各层构件，以此类推，直到CD跨构件全部吊装完成后退出；起重机Ⅱ安装AB、BC跨柱、梁和楼板，顺序与起重机Ⅰ相同。

2.分件吊装法

分件吊装法适用于面积不大的多层框架吊装，是用一台塔式起重机沿跨外侧或四周开行、一类一类构件依次分层吊装。根据流水方式的不同，可分为分层分段流水吊装和分层大流水吊装两种。

（1）分层分段流水吊装。其是将每一楼层（柱为二层一节时，取两个楼层为一施工层）根据劳动力组织（安装、校正、固定、焊接及灌浆等工序的衔接）以及机械连接作业的需要，分为2～4段进行分层流水作业。

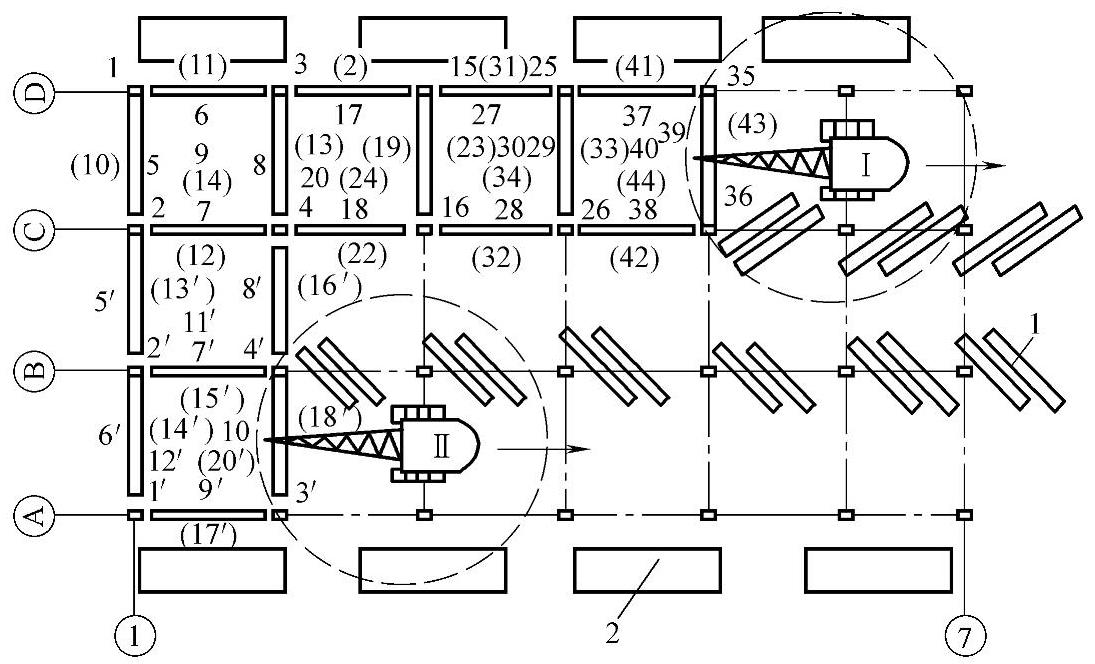

图7-32 履带式起重机跨内综合吊装法（吊装二层梁板结构顺序图）

1—柱预制、堆放场地 2—粱、板堆放场地 1、2、3…为起重机Ⅰ的吊装顺序 1′、2′、3′…为起重机Ⅱ的吊装顺序带（）的为第二层梁板吊装顺序

（2）分层大流水吊装。其不分段进行分层吊装，如图7-33所示为塔式起重机在跨外开行，采取分层分段流水吊装四层框架顺序，划分为四个吊装段进行。起重机先吊装第一吊装段的第一层柱1～14，接着吊装梁15～33，使之形成框架，随后吊装第二吊装段的柱、梁。为便于吊装，待一、二段的柱、梁全部吊装完后再统一吊装一、二段的楼板。接着吊装第三、四吊装段，顺序同前。当第一施工层全部吊装完成，再逐层向上推进。

图7-33 塔式起重机跨外分件吊装法（吊装一个楼层的顺序）

1—柱预制、堆放场地 2—梁、板堆放场地 3—塔式起重机轨道

Ⅰ、Ⅱ、Ⅲ…为吊装段编号 1、2、3…为构件吊装顺序
