1.主体结构吊装

（1）综合吊装作业

综合吊装是按照一节间一节间从下到上，一件一件地进行安装。安装顺序是：柱→柱间墙梁→拉结条→屋架（或组合屋面梁）→屋架间水平支撑→檩条、拉结条→压型屋面板→压型墙板。

构件采用汽车式起重机垂直起吊就位安装校正后，构件间采用螺栓固定；墙梁、檩条间及上弦水平支撑的拉杆应适当预张紧，在屋架与檩条安装完后拉紧，以增加墙面和屋面刚度。屋盖系统构件安装完成后，再由上而下铺设屋面、墙面压型板，压型板吊装应采用扁担式吊具成捆送到屋面檐口铺设，要求紧密、不透风。

（2）组合吊装作业

组合吊装是每两根柱和每两榀屋架一组进行预组装，将墙梁、檩条、拉条、屋面板安装上，采取一节间隔一节间整体吊装就位。

吊装前，在跨内地面错开一个节间预组装屋盖，在跨外两侧地面组装柱和墙梁，平面布置，如图7-25所示。对1—2、3—4、5—6、7—8节间屋盖，采取在跨内整体组装；对2—3、4—5、6—7…节间屋盖在跨外半跨组装，1—2、3—4、5—6、7—8每两柱间为一组，均将螺栓拧紧。

图7-25 整体安装柱子及屋盖布置

1—已组装柱 2—整体组装的屋盖 3—已组装的半榀屋盖 4—汽车式起重机

吊装多用液压汽车式起重机。先将1—2线、A、B列柱墙分别立起就位，在柱头上挂专用钢吊篮，以作高空校正屋面梁（屋架），安装紧固螺栓之用。柱立起后用测量仪器校正，垫平柱脚，并将基础螺栓拧紧固定。

屋盖采用四点绑扎起吊，屋盖一端设牵引绳，吊起就位后随即对正、拧紧螺栓，即可卸钩、落杆，起重机开行至第二节间。同法吊第三节间柱排和屋盖，以此顺序前进直至全部完成，每两组钢柱立起后应在其间用倒链立即安上2或3根墙梁，以保持排架纵向稳定。跨内吊完，起重机再转入跨外两侧，采用专用吊架吊装2、4、6节间的半榀屋盖，如图7-26所示。当操作允许时，亦可在跨内吊装整榀屋架的同时，先吊装其中一侧半跨屋面。该方法可以减少高空作业，发挥起重机效率，减轻劳动强度，加快进度，保证安全。

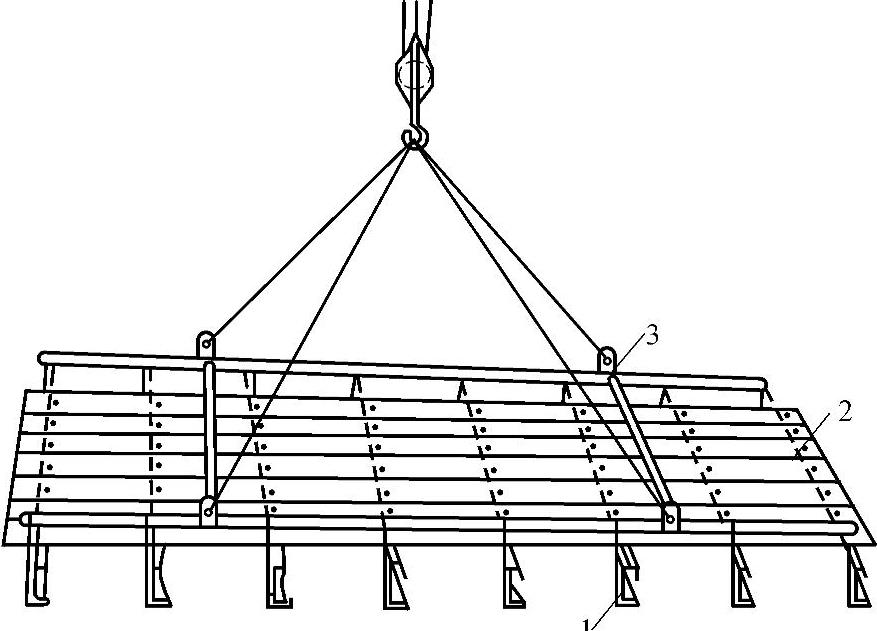

图7-26 半榀屋盖整体吊装

1—轻钢檩条 2—压型板 3—专用吊架

2.围护墙板安装技巧

墙体结构多为异型钢墙梁上挂V—125镀锌压型钢板，板与墙梁之间采用抽芯铝铆钉（挂铆钉）铆接连接。墙梁与板的安装通常在可行走的多层作业架上进行，如图7-27所示。每层作业平台上站两人操作，墙梁安装是在柱头挂滑车将梁吊起就位、固定；墙板用滑车从地面吊起就位后，一人在前用手电钻钻孔，一人在后用铆枪铆钉，采取各层同时作业的方法。

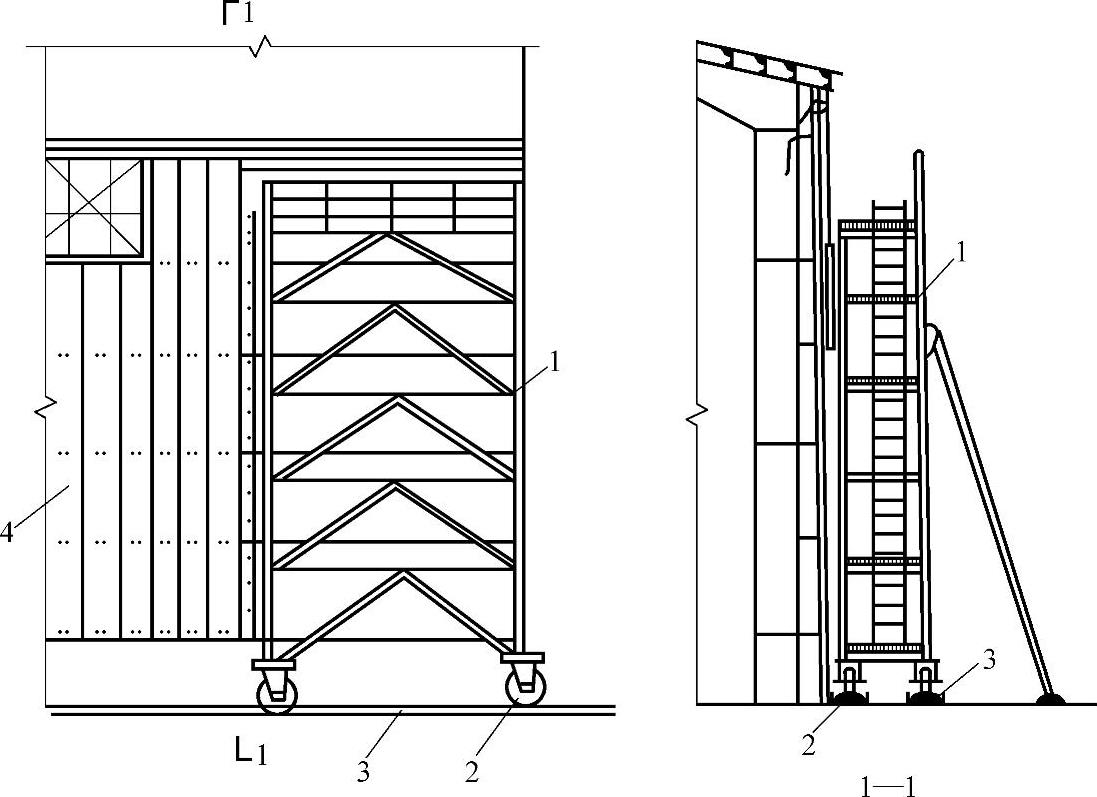

图7-27 用移动式安装架安装压型墙板

1—移动式钢管架 2—架子车轮 3—槽钢轨道 4—镀锌压型墙板
