钢屋架、桁架和水平支撑的安装指南

2023-08-22 理论教育版权反馈

【摘要】：第一榀屋架吊升就位后，可在屋架两侧设缆风绳固定，然后再使起重机脱钩。图7-14 屋架的临时固定1—柱子 2—屋架 3—缆风绳 4—工具式支撑 5—屋架垂直支撑图7-15 屋架临时固定图7-16 工具式支撑的构造1—钢管 2—撑脚 3—屋架上弦2）校正及最后固定。③拼装钢屋架两端支座板时，应使支座板的下平面与钢屋架的下弦纵横线严格垂直。⑤凡是在制作阶段的钢屋架、天窗架产生各种变形，应在安装前、矫正后再吊装。

1.钢屋架安装技巧

（1）钢屋架的吊装就位

1）吊点位置的选择。钢屋架的绑扎点应选在屋架节点上，且左右对称于钢屋架的重心，否则应采取防止倾斜的措施。吊点位置尚应符合钢屋架标准图要求或经设计计算确定（图7-13）。

2）吊装就位。当屋架起吊离地50cm时检查无误后再继续起吊，对准屋架基座中心线与定位轴线就位，并做初步校正，然后进行临时固定。

屋架吊装就位时应以屋架下弦两端的定位标记和柱顶的轴线标记严格定位并点焊加以临时固定。

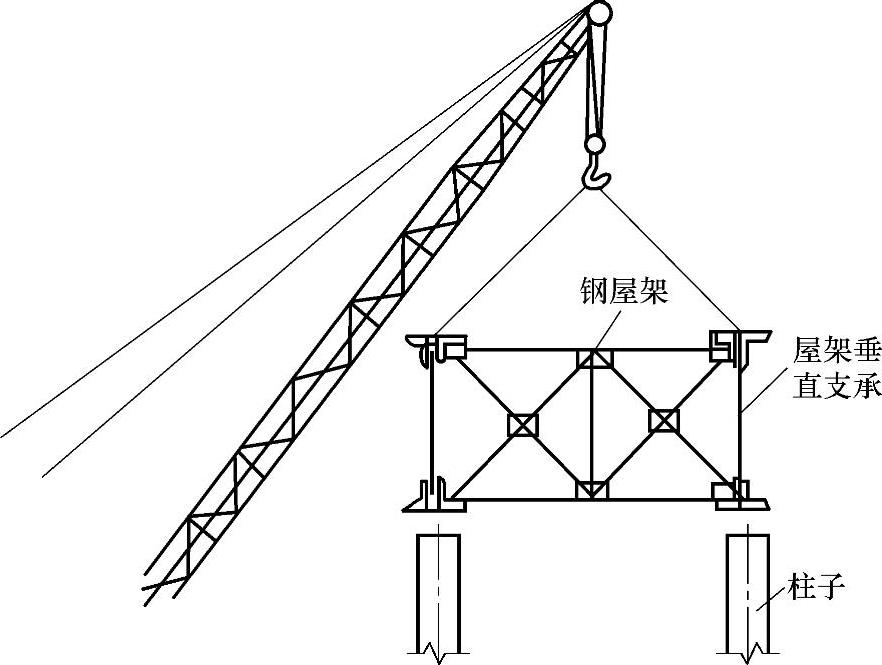

图7-13 钢屋架吊装示意图

（2）钢屋架的吊装固定

1）临时固定。第一榀屋架吊升就位后，可在屋架两侧设缆风绳固定，然后再使起重机脱钩。如果端部有抗风柱，校正后可与抗风柱固定，如图7-14所示。第二榀屋架同样吊升就位后，可用绳索临时与第一榀屋架固定。从第三榀屋架开始，在屋架脊点及上弦中点装上檩条即可将屋架临时固定，如图7-15所示。第二榀及以后各榀屋架也可用工具式支撑临时固定到前一榀屋架上，如图7-16所示。

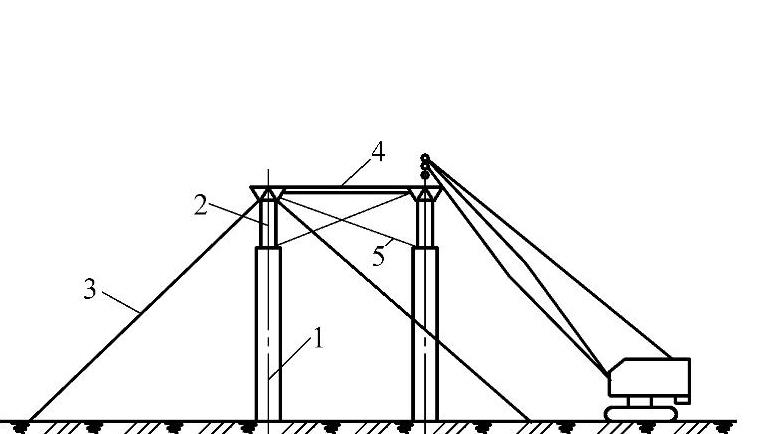

图7-14 屋架的临时固定

1—柱子 2—屋架 3—缆风绳 4—工具式支撑 5—屋架垂直支撑

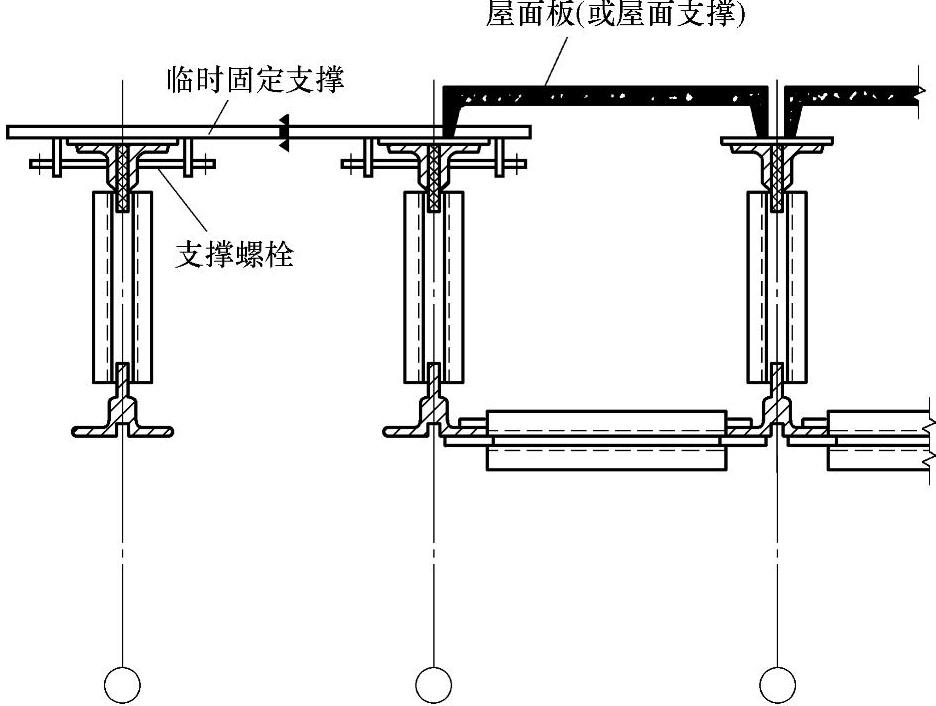

图7-15 屋架临时固定

图7-16 工具式支撑的构造

1—钢管 2—撑脚 3—屋架上弦

2）校正及最后固定。钢屋架校正主要是垂直度的校正。可以采用在屋架下弦一侧拉一根通长钢丝，同时在屋架上弦中心线挑出一个同样距离的标尺，然后用线锤校正，如图7-17所示。也可用一台经纬仪架设在柱顶一侧，与轴线平移距离口处，在对面柱子上同样有一距离为a的点，从屋架中线处用标尺挑出距离a，当三点在一条线上时，则说明屋架垂直。如有误差，可通过调整工具式支撑或绳索，并在屋架端部支承面垫入薄铁片进行调整。

钢屋架校正完毕后，拧紧连接螺栓或电焊焊牢作为最后固定。

（3）钢屋架垂直度和跨度控制

1）钢屋架垂直度控制：

①钢屋架在制作阶段，对各道施工工序应严格控制质量。

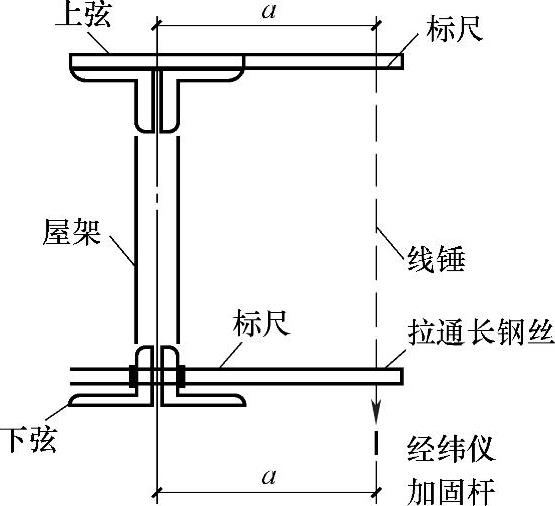

图7-17 钢屋架垂直度校正示意

a—从屋架中线处的挑出距离

a.首先在放拼装底样画线时，应认真检查各个零件结构的位置并做好自检、专检，以消除误差。

b.拼装平台应具有足够支承力和水平度，以防承重后失稳下沉导致平面不平，使构件发生弯曲，造成垂直度超差。

②拼装用挡铁定位时，应按基准线放置。

③拼装钢屋架两端支座板时，应使支座板的下平面与钢屋架的下弦纵横线严格垂直。

④拼装后的钢屋架吊出底样（模）时，应认真检查上下弦以及其他构件的焊点是否与底模、挡铁误焊或夹紧，经检查排除故障或离模后再吊装，否则易致使钢屋架在吊装出模时产生侧向弯曲，甚至损坏屋架或发生事故。

⑤凡是在制作阶段的钢屋架、天窗架产生各种变形，应在安装前、矫正后再吊装。

⑥钢屋架安装应执行合理的安装工艺，确保构件的安装质量符合以下几点要求：

a.安装到各纵横轴线位置的钢柱的垂直度偏差应控制在允许范围内，钢柱垂直度偏差也可以使钢屋架的垂直度产生偏差。

b.各钢柱顶端柱头板平面的高度（标高）、水平度，应控制在同一水平面。

c.安装后的钢屋架与檩条连接时，必须确保各相邻钢屋架的间距与檩条固定连接的距离位置相一致，不然两者距离尺寸过大或过小，都会导致钢屋架的垂直度产生超允许偏差值。

⑦各跨钢屋架发生垂直度超差时，应在吊装屋面板前，应采用起重机配合来调整处理：

a.首先应调整钢柱达到垂直后，再采用加焊厚薄垫铁来调整各柱头板与钢屋架端部的支座板之间接触面的统一高度和水平度。

b.当相邻钢屋架间距与檩条连接处间的距离不符而影响垂直度时，可卸除檩条的连接螺栓，仍用厚薄平垫铁或斜垫铁，先调整钢屋架达到垂直度，然后改变檩条与屋架上弦的对应垂直位置再相互连接。

c.当天窗架垂直度偏差过大时，应将钢屋架调整达到垂直度并固定后，采用经纬仪或线坠对天窗架两端支柱进行测量，根据垂直度偏差数值，采用垫厚、薄垫铁的方法进行调整。

2）钢屋架跨度尺寸控制：

①钢屋架制作时应按照施工规范规定的工艺进行加工，以控制屋架的跨度尺寸，使之符合设计要求。其控制方法主要有以下几种：

a.采用同一底样或模具并采用挡铁定位进行拼装，以保证拱度的正确。

b.为了在制作时控制屋架的跨度符合设计要求，对屋架两端的不同支座应采取不同的拼装形式。

②吊装前，应认真检查屋架，若其变形超过标准规定的范围，应及时进行矫正，确保其跨度尺寸符合规定后再进行吊装。

③安装时为了确保跨度尺寸的正确，应按合理的工艺进行安装。

a.屋架端部底座板的基准线必须与钢柱的柱头板的轴线及基础轴线位置一致。

b.保证各钢柱的垂直度及跨距符合设计要求或规范规定。

c.为使钢柱的垂直度、跨度不产生位移，在吊装屋架前应采用小型张拉工具在钢柱顶端按跨度值对应临时拉紧定位，以便于安装屋架时按规定的跨度进行入位、固定安装。

d.若柱顶板孔位与屋架支座孔位不一致时，不宜利用外力强制入位，而应采用椭圆孔或扩孔法调整入位，并用厚板垫圈覆盖焊接，将螺栓紧固。不经扩孔调整或用较大的外力进行强制入位，将会使安装后的屋架跨度产生过大的正偏差或负偏差。

钢屋架安装法如图7-18所示。

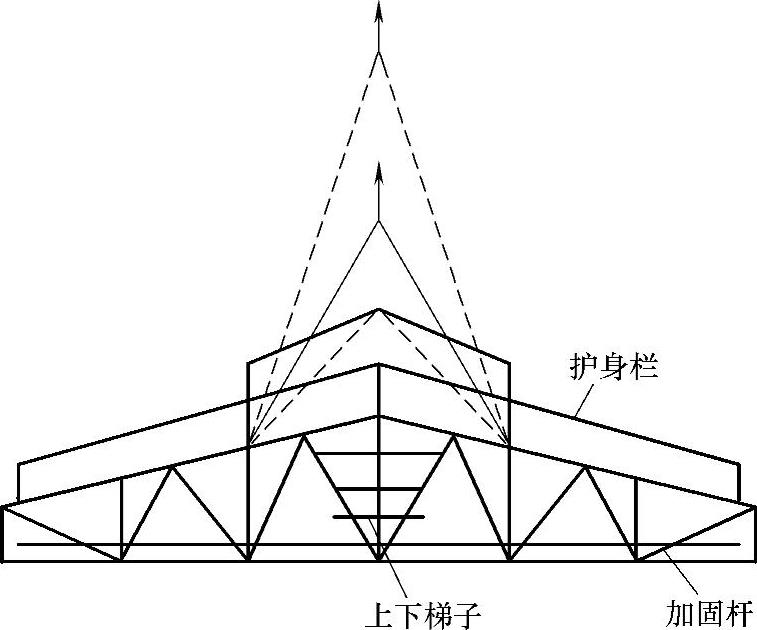

图7-18 钢屋架组合安装法示意图

2.钢桁架安装技巧

（1）钢桁架自行杆式起重机（尤其是履带式起重机）、塔式起重机等进行安装。由于桁架的跨度、重量和安装高度不同，适合的安装机械和安装方法也不相同。

（2）桁架多用悬空吊装，为使桁架在吊起后不致发生摇摆、和其他构件碰撞等现象，起吊前在离支座节间附近用麻绳系牢，随吊随放松，以保持其正确位置。

（3）桁架的绑扎点要保证桁架的吊装稳定性，否则就需在吊装前进行临时加固。

（4）钢桁架的侧向稳定性较差，在吊装机械的起重量和起重臂长度允许的情况下，最好经扩大拼装后进行组合吊装，即在地面上将两榀桁架及其上的天窗架、檩条、支承等拼装成整体，一次进行吊装，这样不但可提高吊装效率，也有利于保证其吊装的稳定性。

（5）桁架临时固定如需用临时螺栓和冲钉，则每个节点处应穿入的数量必须由计算确定，并应符合下列规定：

1）不得少于安装孔总数的1/3。

2）至少应穿两个临时螺栓。

3）冲钉穿入数量不宜多于临时螺栓的30%。

4）扩钻后的螺栓（A级、B级）的孔不得使用冲钉。

（6）钢桁架要检验校正其垂直度和弦杆的正直度。桁架的垂直度可用挂线锤球检验，弦杆的正直度则可用拉紧的测绳进行检验。

（7）钢桁架的最后固定，使用电焊或高强度螺栓。

3.水平支撑安装技巧

（1）严格控制下列构件制作、安装时的尺寸偏差：

1）控制钢屋架的制作尺寸和安装位置的准确。

2）控制水平支承在制作时的尺寸不产生偏差，应根据连接方式采用下列方法予以控制：

①如采用焊接连接时，应用放实样法确定总长尺寸。

②如采用螺栓连接时，应通过放实样法制出样板来确定连接板的尺寸。

③号孔时应使用统一样板进行。

④钻孔时要使用统一固定模具钻孔。

⑤拼装时，应按实际连接的构件长度尺寸、连接的位置，在底样上用挡铁准确定位进行拼装；为防止水平支承产生上拱或下挠，在保证其总长尺寸不产生偏差的条件下，可将连接的孔板用螺栓临时连接在水平支承的端部，待安装时与屋架相连。如水平支承的制作尺寸及屋架的安装位置都能保证准确时，也可将连接板按位置先焊在屋架上，安装时可直接将水平支承与屋架孔板连接。

（2）吊装时，应采用合理的吊装工艺，防止构件产生弯曲变形。应采用下列方法防止吊装变形：

1）如十字水平支承长度较长、型钢截面较小、刚性较差。吊装前应用圆木杆等材料进行加固。

2）吊点位置应合理，使其受力重心在平面内均匀受力，以吊起时不产生下挠为准。

（3）安装时应使水平支承稍作上拱略大于水平状态与屋架连接，使安装后的水平支承即可消除下挠；如连接位置发生较大偏差不能安装就位时，不宜采用牵拉工具用较大的外力强行入位连接，否则不仅会使屋架下弦侧向弯曲或水平支承发生过大的上拱或下挠，还会使连接构件存在较大的结构应力。
