【摘要】：1.拼装准备钢屋架大多用底样采用仿效方法进行拼装，其过程如下：按设计尺寸，并按长、高尺寸，以1/1000预留焊接收缩量，在拼装平台上放出拼装底样，如图6-19、图6-20所示。

1.拼装准备

钢屋架大多用底样采用仿效方法进行拼装，其过程如下：

（1）按设计尺寸，并按长、高尺寸，以1/1000预留焊接收缩量，在拼装平台上放出拼装底样，如图6-19、图6-20所示。因为屋架在设计图纸的上下弦处不标注起拱量，所以才放底样，按跨度比例画出起拱。

图6-19 屋架拼装示意图

a）拼装底样 b）屋架拼装

H—起拱抬高位置

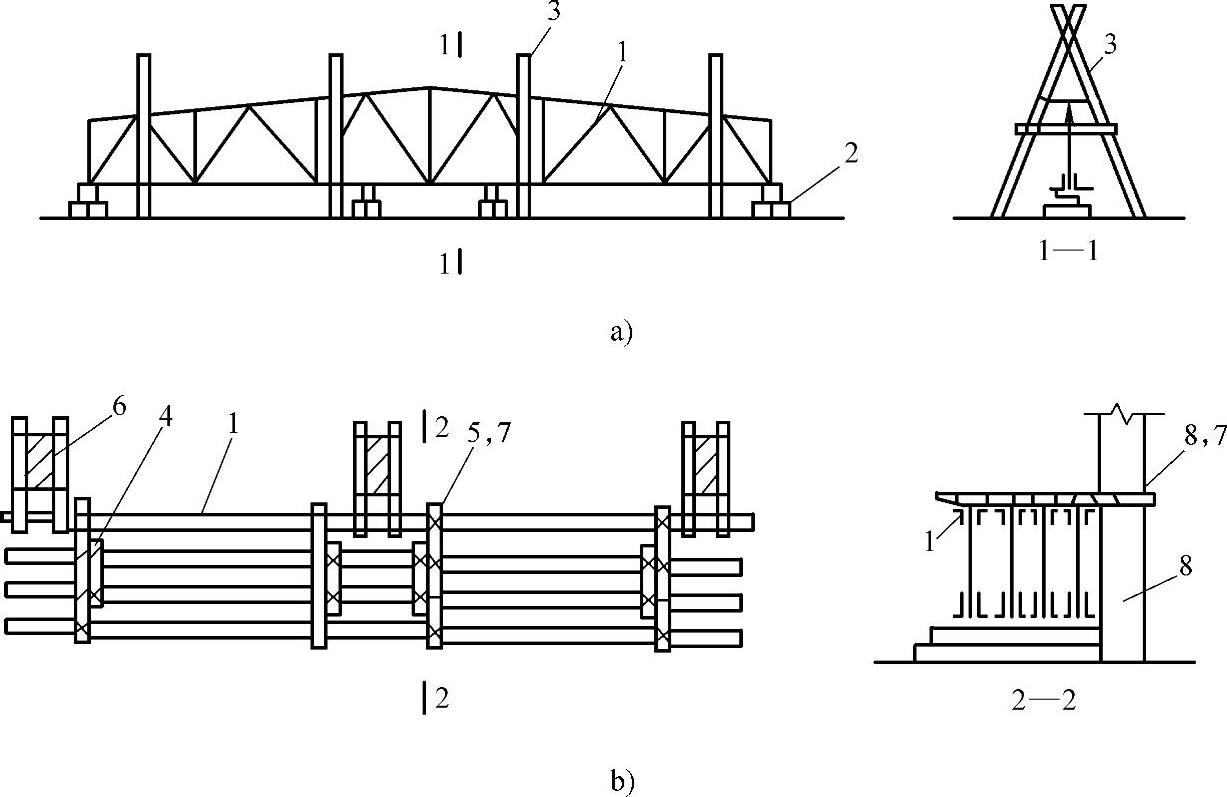

图6-20 屋架的立拼装

a）36m钢屋架立拼装 b）多榀钢屋架立拼装

1—36m钢屋架块体 2—枕木或砖墩 3—木制人字架 4—横挡木钢丝绑牢 5—8号钢丝固定上弦 6—斜撑木 7—木方 8—柱

（2）在底样上一定按图画好角钢面宽度、立面厚度，以此作为拼装时的依据。若在拼装时，角钢的位置和方向能记牢，其立面的厚度可省略不画，只画出角钢面的宽度即可。

2.拼装施工及技巧

（1）放好底样后，将底样上各位置上的连接板用电焊点牢，并用挡铁定位，作为第一次单片屋架拼装基准的底模，如图6-21a所示，接着就可将大小连接板按位置放在底模上。为适应生产性质的要求强度，特殊动力厂房屋架一般不采用焊接而用铆焊，如图6-21b所示。

（2）屋架的上下弦及所有的立、斜撑，限位板放到连接板上面，进行找正对齐，用卡具夹紧点焊。待全部点焊牢固，可用起重机作180°翻个，这样就可用该扇单片屋架为基准仿效组合拼装，如图6-22所示。

图6-21 屋架连接示意图

a）焊接 b）铆焊

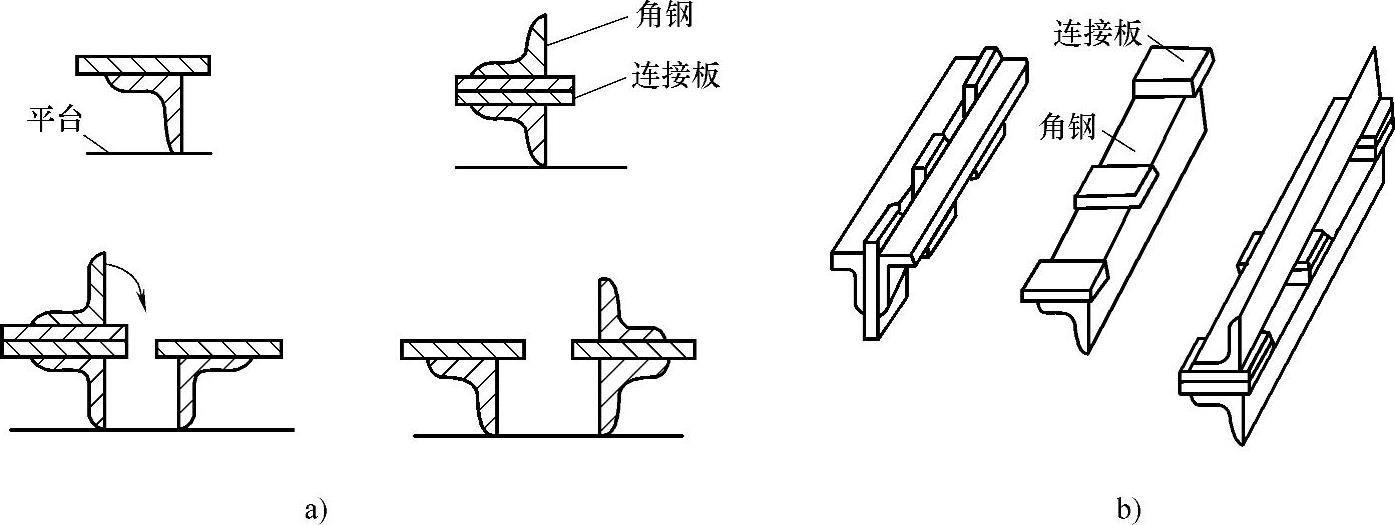

图6-22 屋架仿效拼装示意图

a）仿形过程 b）复制的实物

（3）拼装时，应给下一步运输和安装工序创造有利条件。除按设计规定的技术说明外，还应结合屋架的跨度（长度），做整体或按节点分段进行拼装。

（4）屋架拼装一定要注意平台的水平度，若平台不平，可在拼装前用仪器或拉粉线调整垫平，否则拼装成的屋架，在上下弦及中间位置产生侧向弯曲。

（5）对特殊动力厂房屋架，为适应生产性质的要求强度，一般不采用焊接而用铆接。

上述仿效复制拼装法具有效率高、质量好、便于组织流水作业等优点。因此，对于截面对称的钢结构，如梁、柱和框架等都可应用。
