1.梁的拼装技巧

由于运输或安装条件的限制，梁需分段制作和运输，然后在工地拼装，这种拼接称为工地拼接。梁用拼接板的拼接如图6-13所示。

工地拼接的位置主要由运输和安装条件确定，一般布置在弯曲应力较低处。

翼缘和腹板应基本上在同一截面处断开，以便于分段运输。拼接构造端部平齐，如图6-14a所示，能防止运输时碰损，但其缺点是上、下翼缘及腹板在同一截面拼接会形成薄弱部位。翼缘和腹板的拼接位置略为错开一些，如图6-14b所示，受力情况较好，但运输时端部突出部分应加以保护，以免碰损。

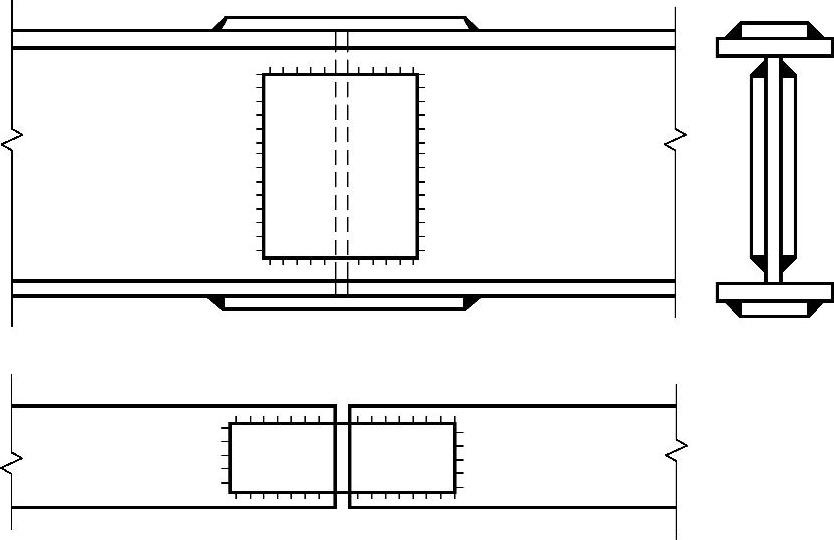

图6-13 梁用拼接板的拼接

图6-14 焊接梁的工地拼接

a）拼接端部平齐 b）拼接端部错开

焊接梁的工地对接缝拼接处，上、下翼缘的拼接边缘均宜做成向上的V形坡口，以便俯焊。为了使焊缝收缩比较自由，减小焊接残余应力，应留一段（长度500mm左右）翼缘焊缝在工地焊接，并采用合适的施焊程序。

对于较重要的或受动力荷载作用的大型组合梁，考虑到现场施焊条件较差，焊缝质量难以保证，其工地拼接宜用摩擦型高强度螺栓连接。

2.箱形梁拼装技巧

箱形梁的结构有钢板组成的，也有型钢与钢板混合结构组成的，但大多箱形梁的结构是采用钢板结构成型的。箱形梁是由上下面板、中间隔板及左右侧板组成。

箱形梁的拼装过程是先在底面板划线定位，如图6-15a所示。按位置拼装中间定向隔板，如图6-15b所示。

为防止移动和倾斜，应将两端和中间隔板与面板用型钢条临时点固。然后以各隔板的上平面和两侧面为基准，同时拼装箱形梁左右立板。两侧立板的长度要以底面板的长度为准靠齐并点焊。当两侧板与隔板侧面接触间隙过大时，可用活动型卡具夹紧，再进行点焊。最后拼装梁的上面板，当上面板与隔板上平面接触间隙大、误差多时，可用手砂轮将隔板上端找平，并用型卡具压紧进行点焊和焊接，如图6-15d所示。

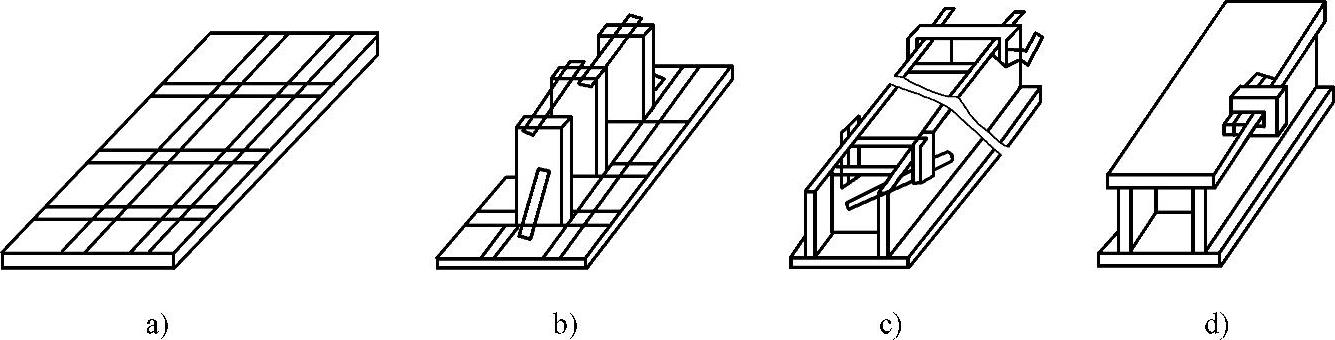

图6-15 箱形梁拼装

a）箱形梁的底板 b）装定向隔板 c）加侧立板 d）装好的箱形梁

3.工字钢梁、槽钢梁拼装技巧

工字钢梁和槽钢梁分别是由钢板组合的工程结构梁，它们的组合连接形式基本相同，只是型钢的种类和组合成型的形状不同，如图6-16所示。

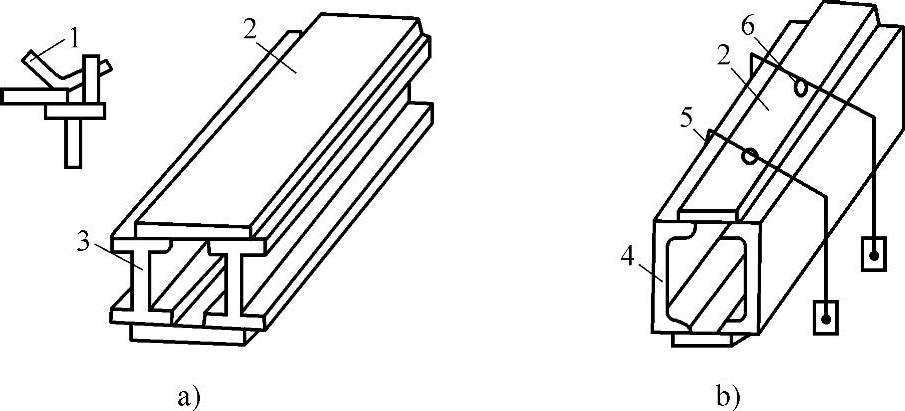

图6-16 工字钢梁、槽钢梁组合拼装

a）工字钢梁 b）槽钢梁

1—撬杠 2—面板 3—工字钢 4—槽钢 5—龙门架 6—压紧工具

（1）在拼装组合时，首先按图纸标注的尺寸、位置在面板和型钢连接位置处进行划线定位。

（2）在组合时，如果面板宽度较窄，为使面板与型钢垂直和稳固，避免型钢向两侧倾斜，可用与面板同厚度的垫板临时垫在底面板（下翼板）两侧来增加面板与型钢的接触面。

（3）用直角尺或水平尺检验侧面与平面垂直，几何尺寸正确后，方能按一定距离进行点焊。

（4）拼装上面板以下底面板为基准。为保证上下面板与型钢严密结合，若接触面间隙大，可用撬杠或卡具压严靠紧，然后进行点焊和焊接，如图6-16中的1、5、6所示。

4.钢柱拼装

（1）钢柱拼装方法

1）平拼拼装法。先在柱的适当位置用枕木搭设3～4个支点，如图6-17a所示。各支承点高度应拉通线，使柱轴线中心线成一水平线，先吊下节柱找平，再吊上节柱，使两端头对准，然后找中心线，并将安装螺栓或夹具上紧，最后进行接头焊接，采取对称施焊，焊完一面再翻身焊另一面。

2）立拼拼装法。在下节柱适当位置设2～3个支点，上节柱设1～2个支点，如图6-17b所示，各支点用水平仪测平垫平。拼装时先吊下节，使牛腿向下，并找平中心，再吊上节，使两节的节头端相对准，然后找正中心线，并将安装螺栓拧紧，最后进行接头焊接。

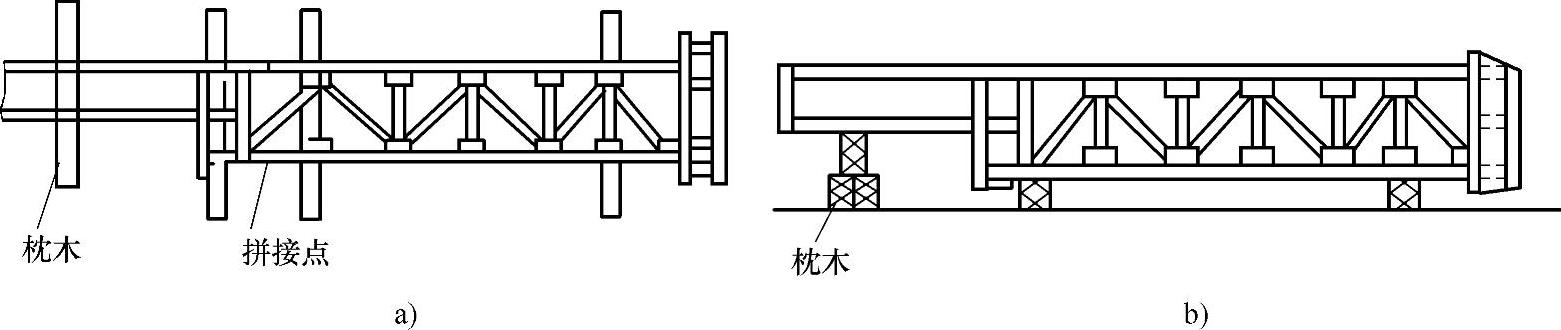

图6-17 钢柱的拼装

a）平拼拼装法 b）立拼拼装法

（2）柱底座板和柱身组合拼装技巧

1）将柱身按设计尺寸先行拼装焊接，使柱身达到横平竖直，符合设计和验收标准的要求。若不符合质量要求，可进行矫正以达到质量要求。

2）将事先准备好的柱底板按设计规定尺寸，分清内外方向画结构线并焊挡铁定位，防止在拼装时位移。

3）柱底板与柱身拼装之前，必须将柱身与柱底板接触的端面用刨床或砂轮加工平。同时将柱身分几点垫平，如图6-18所示。使柱身垂直柱底板，使安装后受力匀称，防止产生偏心压力，以达到质量要求。

4）拼装时，将柱底座板用角钢头或平面型钢按位置点固，作为定位倒吊挂在柱身平面，并用直角尺检查垂直度和间隙大小，待合格后进行四周全面点固。为避免焊接变形，应采用对角或对称方法进行焊接。

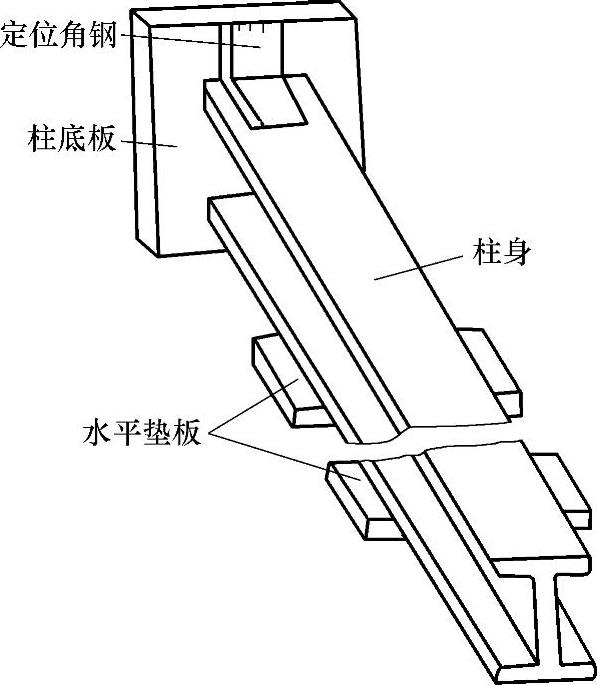

图6-18 钢柱拼装示意图

5）若柱底板左右有梯形板时，可先将底板与柱端接触焊缝焊完后，再组对梯形板，并同时焊接，这样可避免梯形板妨碍底板缝的焊接。
