钢板拼接是最基本的部件装配。钢板拼接是在装配平台上进行，将钢板零件摆列在平台板上，调整粉线，用撬杠等工具将钢板平面对接缝对齐，用定位焊固定。

1.钢板拼接的种类

按照所用钢板厚度的不同，钢板拼接通常可以分为以下两种：

（1）厚板拼装。图6-6所示为厚板拼接的一般方法：先按拼接位置将需拼接的钢板排列在操作平台上，然后将拼接钢板靠紧，或按要求留出一定的间隙。当板缝处出现高低不平时，可采用压马调平，然后进行定位焊使之固定。为了确保焊接质量以及防止应力集中，定位焊的位置应离开焊缝交叉处和焊缝边缘一定距离，且焊点间保持一定间距。如果板缝对接采用自动焊，应根据焊接规程的要求决定是否开坡口。如果不开坡口，应预先在定位焊处铲出沟槽，使定位焊缝的余高与未定位焊的接缝基本相平，以保证自动焊的质量。

（2）薄板拼装。薄板拼接往往由于焊接应力的作用引起波浪变形，需要专门采取防变形的措施，通常应采用刚性固定法解决。

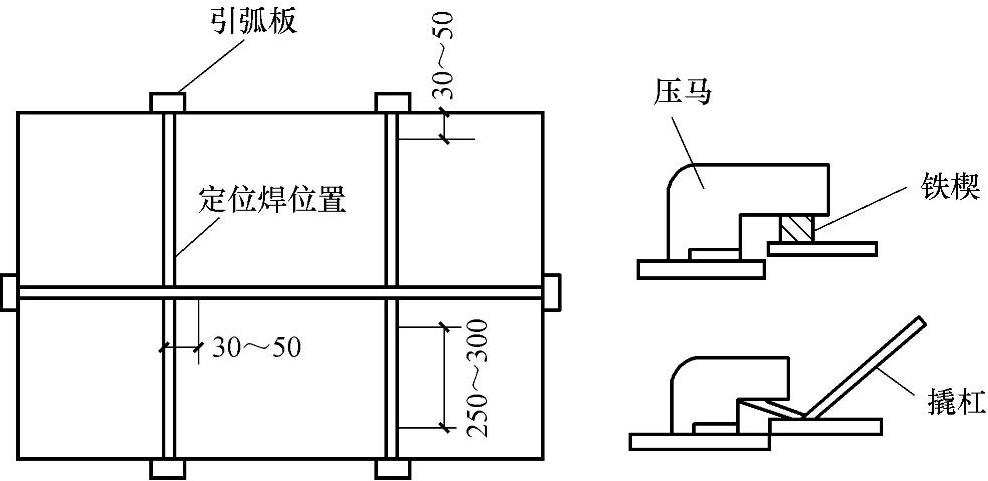

图6-6 厚板拼接示意图

2.钢板拼板技巧

拼板时，拼料应按规定先开好坡口后，再进行拼板。拼板时必须注意板边垂直度，以便于控制间隙，若检查板边不直，应修直后再行拼板。

拼板时，通带在板的一端（离端部30mm处），当间隙及板缝平度符合要求后进行定位，在另一端把一只双头螺栓分别用定位焊定位于两块板上，控制接缝间隙，当发现两板对接处不平时，可参考如图6-7所示的做法，在低板上焊“铁马”并用铁楔矫正。焊装“铁马”的焊缝应焊在引入“铁楔”的一面，焊缝紧靠“铁马”开口直角边（单面焊），长度约20mm，不宜焊的太长，否则拆“铁马”很麻烦，甚至会把钢板拉损。拆除“铁马”时，在“铁马”的背面，用锤轻轻一击即可。

图6-7 拼板

3.拼接顺序

对于多片钢板拼接，为了尽可能地减少焊接残余应力和残余变形及焊缝对母材的损伤，应该合理安排拼接顺序，可参考如图6-8所示的顺序。对于大面积钢板拼接可以分成几片分别拼接，然后再作片与片之间的横向拼接，如图6-9所示。

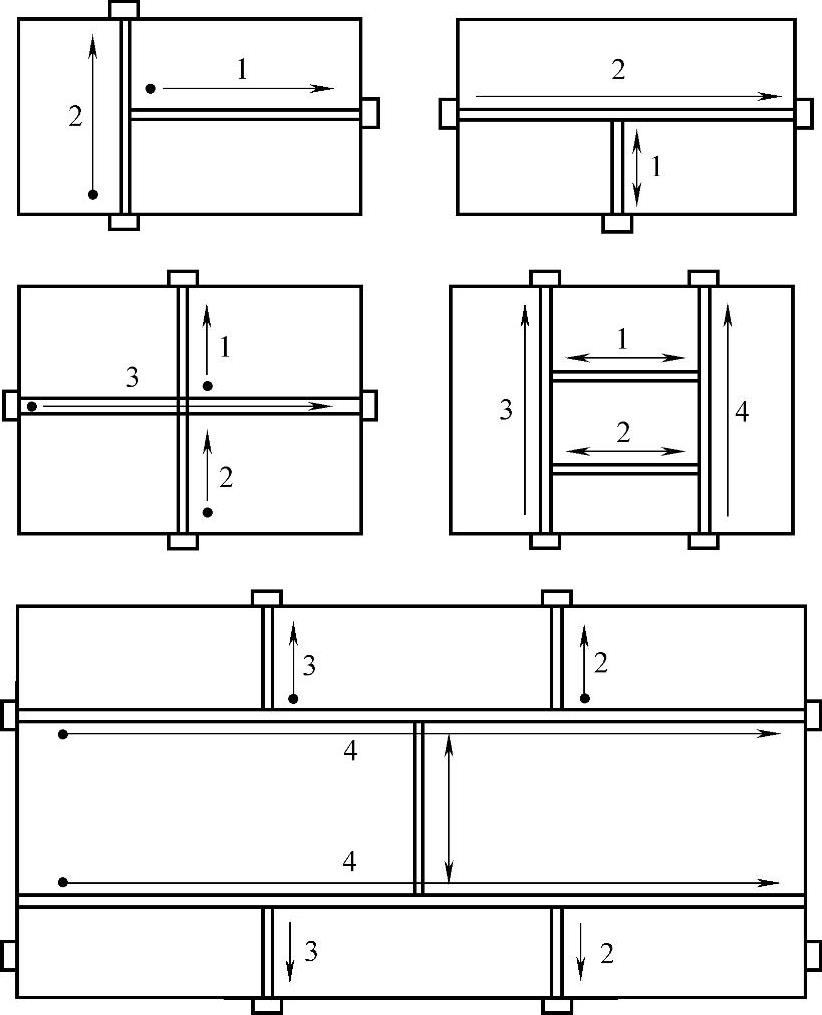

图6-8 多片钢板的拼接顺序

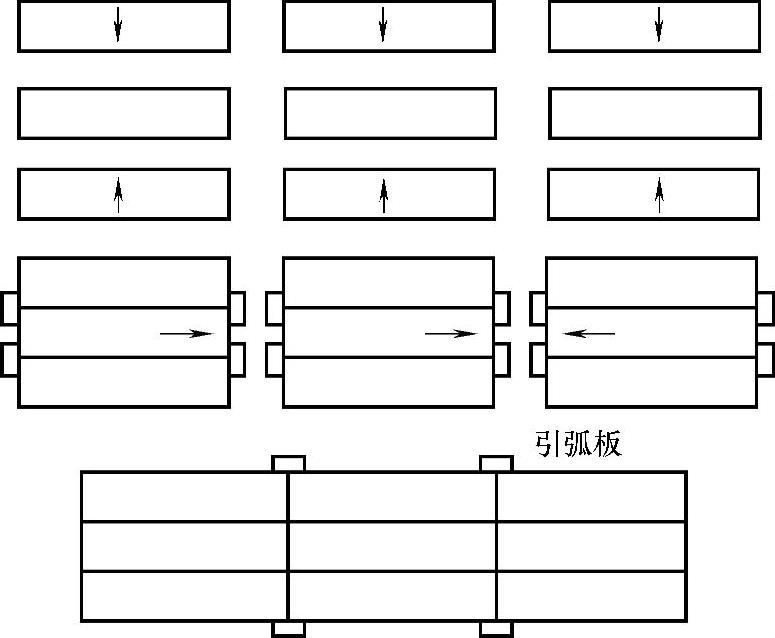

图6-9 大面积钢板的拼接步骤
