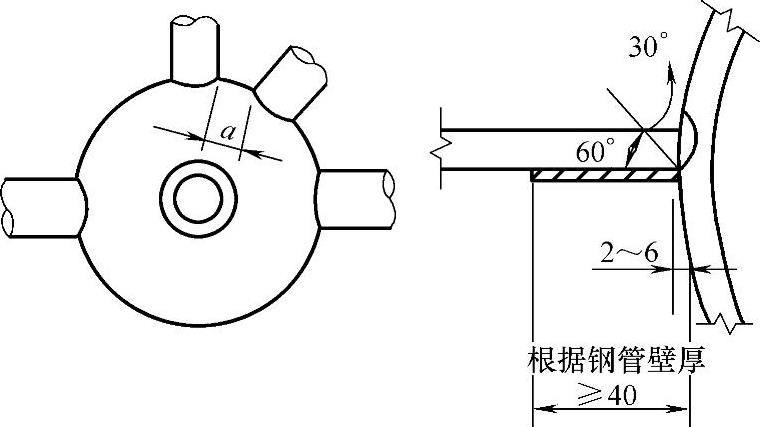

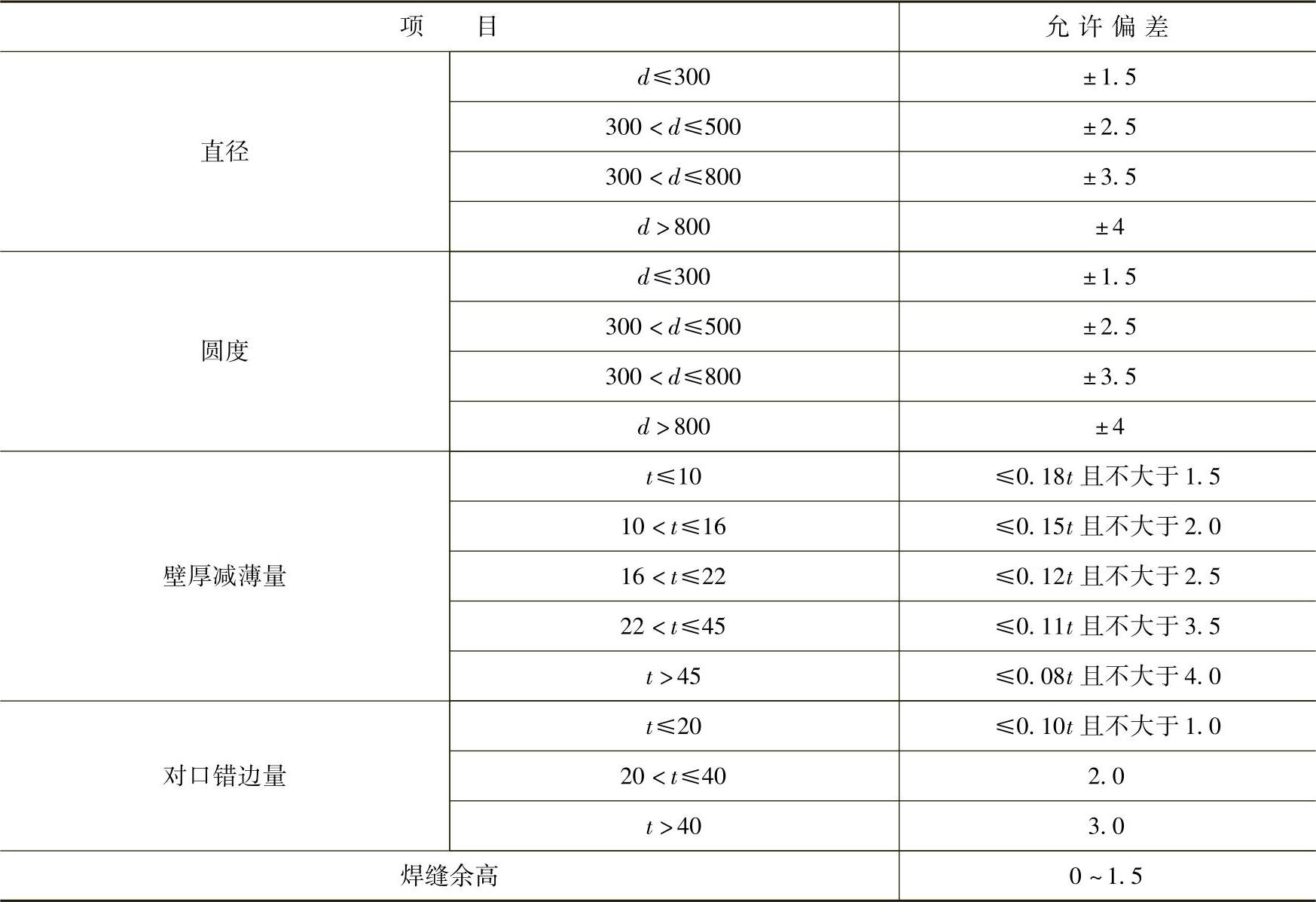

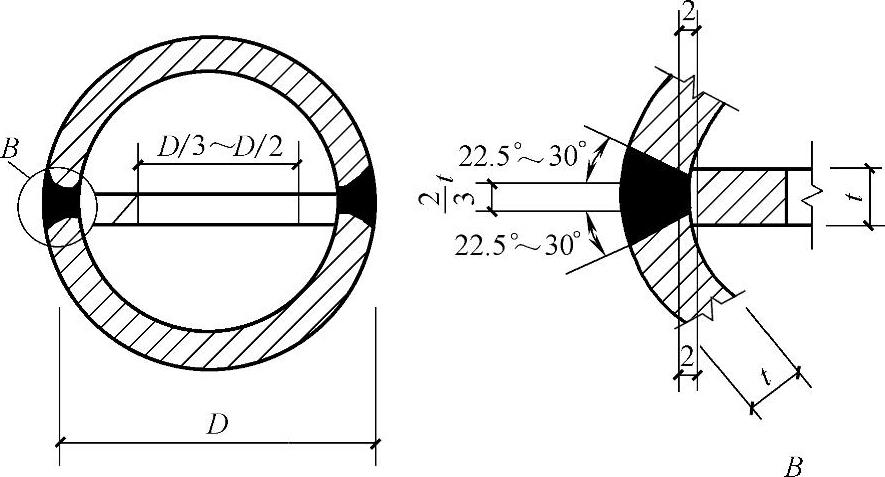

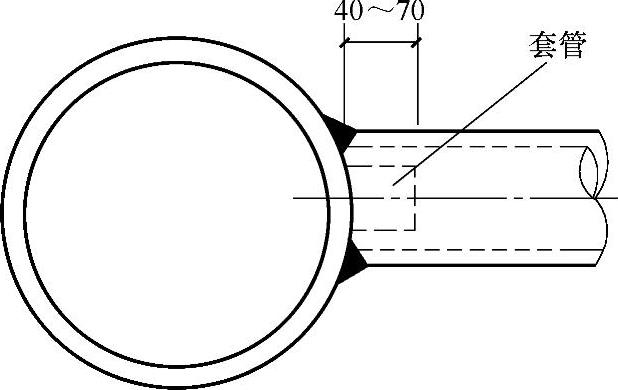

【摘要】：图5-25 加肋的空心球D—管直径 t—加肋钢板宽度图5-26 加套管连接图5-27 空心球节点连接a—相邻钢管杆件间的缝隙2.焊接空心球加工允许偏差焊接空心球加工的允许偏差应符合表5-34的规定。表5-34 焊接空心球加工的允许偏差注：d为焊接空心球的外径；t为焊接空心球的壁厚。

1.焊接空心球加工要点

焊接空心球节点主要由：空心球、钢管杆件、连接套管等零件组成。空心球制作工艺流程应为：号料→加热→冲压→切边坡口→拼装→焊接→检验。

（1）半球圆形胚料钢板应用乙炔氧气或等离子切割号料。号料后坯料直径允许偏差为2.0mm，钢板厚度允许偏差为±0.5mm。坯料锻压的加热温度应控制在1000～1100℃。半球成型，其坯料须在固定锻模具上热挤压成半个球型，半球表面应光滑平整，不应有局部凸起或褶皱，壁减薄量不大于1.5mm。

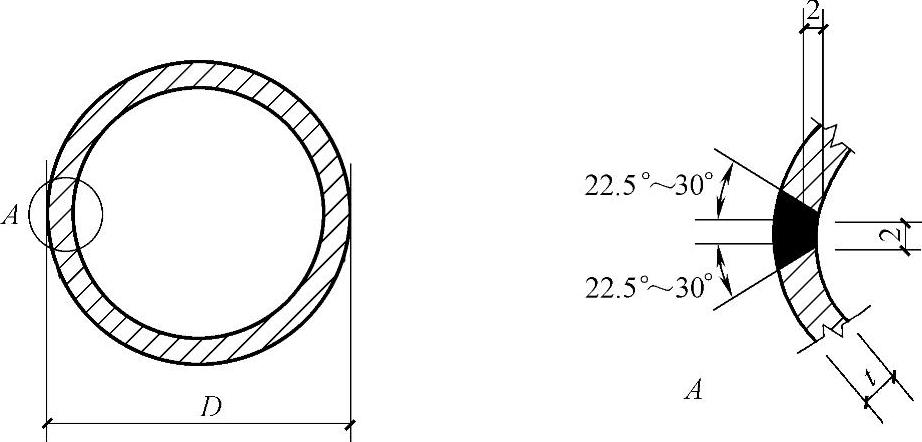

（2）毛坯半圆球可用普通车床切边坡口，坡口角度为22.5°～30°。不加肋空心球两个半球对装时，中间应余留2.0mm缝隙，以保证焊透（图5-24）。

焊接成品的空心球直径的允许偏差：当球直径小于等于300mm时，为±1.5mm；直径大于300mm时，为±2.5mm。圆度允许偏差：当直径小于等于300mm，应小于2.0mm。对口错边量允许偏差应小于1.0mm。
