钢结构工程施工技巧：冲孔加工原则

2023-08-22 理论教育版权反馈

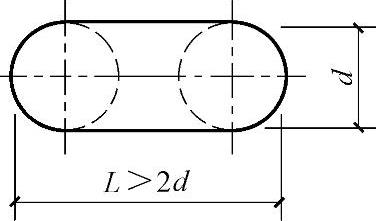

【摘要】：孔径通常不应小于钢材的厚度，多用于不重要的节点板、垫板、加强板、角钢拉撑等小件的孔加工，其制孔效率较高。构件冲孔时，应装好冲模，检查冲模之间间隙是否均匀一致，并用与构件相同的材料试冲，经检查质量符合要求后，再正式冲孔。当环境温度低于-20℃时，应禁止冲孔。批量小时，长孔可用两端钻孔中间氧割的办法加工，然而，孔的长度必须大于2d，如图5-20所示。

冲孔是在冲孔机（冲床）上进行的，通常只能在较薄的钢板或型钢上冲孔。孔径通常不应小于钢材的厚度，多用于不重要的节点板、垫板、加强板、角钢拉撑等小件的孔加工，其制孔效率较高。但由于孔的周围产生冷作硬化，孔壁质量差，孔口下榻，故而在钢结构制作中已较少直接采用。

1.冲孔施工要点

（1）冲孔的直径应大于板厚，否则易损坏冲头。冲孔下模上平面的孔应比上模的冲头直径大0.8～1.5mm。

（2）构件冲孔时，应装好冲模，检查冲模之间间隙是否均匀一致，并用与构件相同的材料试冲，经检查质量符合要求后，再正式冲孔。

（3）大批量冲孔时，应按批抽查孔的尺寸及孔的中心距，以便及时发现问题，及时纠正。

（4）当环境温度低于-20℃时，应禁止冲孔。

2.冲孔尺寸及范围

（1）冲孔时，冲孔尺寸为：

1）凸模外径为：[孔公称直径+（0.4～0.8）孔径公差]-凸模制造公差。

2）凹模内径为：（凸模外径+2×合理间隙）+凹模制造公差。

（2）落料时，冲孔尺寸为：

1）凹槽内径为：[孔公称外径-（0.4～0.8）外径公差]+凹模制造公差。
