气割号料及工艺参数的影响

2023-08-22 理论教育版权反馈

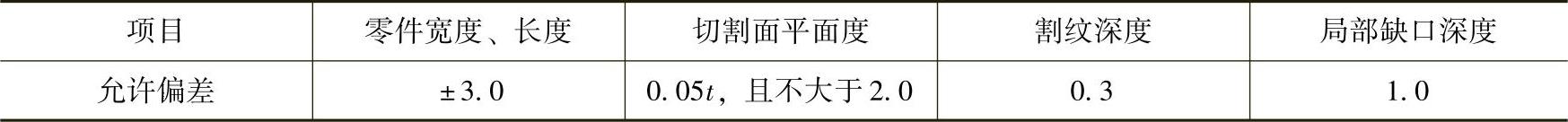

【摘要】：工件下面的空间不能密封，否则会在气割时引起爆炸。工艺参数对气割的质量影响很大。开始切割时，若预热钢板的边缘至略呈红色时，将火焰局部移出边缘线以外，同时慢慢打开切割氧气阀门。当到达终点时，应迅速关闭切割氧气阀门，并将割炬抬起，再关闭乙炔阀门，最后关闭预热氧阀门。图5-12 手工气割a）预热 b）上提 c）吹渣 d）切割3.气割允许偏差气割的允许偏差应符合表5-12规定。

1.气割准备

（1）场地准备。首先检查工作场地是否符合安全要求，然后将工件垫平。工件下面应留有一定的空隙，以利于氧化铁渣的吹出。工件下面的空间不能密封，否则会在气割时引起爆炸。工件表面的油污和铁锈要加以清除。

（2）检查切割氧气流线（风线）方法是点燃割炬，并将预热火焰调整适当，然后打开切割氧阀门，观察切割氧流线的形状。切割氧流线应为笔直而清晰的圆柱体，并有适当的长度，这样才能使工件切口表面光滑干净，宽窄一致。如果风线形状不规则，应关闭所有的阀门，用透针或其他工具修整割嘴的内表面，使之光滑。

2.手工气割操作

气割时，应该选择正确的工艺参数（如割嘴型号，氧气压力，气割速度和预热火焰的能率等），工艺参数的选择主要是根据气割机械的类型和可切割的钢板厚度。工艺参数对气割的质量影响很大。

（1）气割操作时，首先点燃割炬，随即调整火焰。火焰的大小，应根据工件的厚薄调整适当，然后进行切割。

（2）开始切割时，若预热钢板的边缘至略呈红色时，将火焰局部移出边缘线以外，同时慢慢打开切割氧气阀门。如果预热的红点在氧流中被吹掉，此时应开大切割氧气阀门。当有氧化铁渣随氧流一起飞出时，证明已割透，这时即可进行正常切割。

（3）若遇到切割必须从钢板中间开始，要在钢板上先割出孔，再按切割线进行切割。

割孔时，首先预热要割孔的地方，如图5-12a所示，然后将割嘴提起离钢板约15mm左右，如图5-12b所示，再慢慢开启切割氧阀门，并将割嘴稍侧倾并旁移，使溶渣吹出，如图5-12c所示，直至将钢板割穿，再沿切割线切割。

（4）在切割过程中，有时因嘴头过热或氧化铁渣的飞溅，使割炬嘴头堵住或乙炔供应不及时，嘴头产生鸣爆并发生回火现象。这时应迅速关闭预热氧气和切割炬仍然发出“嘶、嘶”声，说明割炬内回火尚未熄灭，这时应再迅速将乙炔阀门关闭或者迅速拔下割炬上的乙炔气管，使回火的火焰气体排出。处理完毕，应先检查割炬的射吸能力，然后方可重新点燃割炬。

（5）切割临近终点时，嘴头应略向切割前进的反方向倾斜，以利于钢板的下部提前割透，使收尾时割缝整齐。当到达终点时，应迅速关闭切割氧气阀门，并将割炬抬起，再关闭乙炔阀门，最后关闭预热氧阀门。
