剪切厚度小于25mm的钢板的适用设备及施工技巧

【摘要】:一般斜口剪床适用于剪切厚度在25mm以下的钢板。龙门剪床上的剪切长度不能超过下刀口长度。图5-11 两种不同圆盘剪切的装置a)倾斜式 b)非倾斜式在圆盘剪切机上剪切圆盘剪切机是剪切曲线的专用设备。圆盘剪切机的剪刀由上、下两个呈锥形的圆盘组成。表5-11 机械切割的允许偏差

1.剪切施工操作技巧

剪切一般在斜口剪床、龙门剪床、圆盘剪床等专用机床上进行。

(1)在斜口剪床上剪切

为了使剪刀片具有足够的剪切能力,其上剪刀片沿长度方向的斜度一般为10°~15°,截面的角度为75°~80°。这样可避免在剪切时剪刀和钢板材料之间产生摩擦,如图5-10所示,上、下剪刀刃也有约5°~7°的刃口角。剪切角钢的刀片内圆弧应该根据角钢的内圆弧半径R而变化,当角钢为30°~130°时,其内圆弧半径R为4~12mm。可把刀片的内圆弧半径R分做成4~5级,使用时便于随时调换。

上下刀刃的间隙必须调节适当,间隙过大,剪切时材料容易反生翻翘,并造成切口断面粗糙和产生毛刺,因此应该根据板厚进行调正。其间隙见表5-10,厚度越厚,间隙应越大一些。一般斜口剪床适用于剪切厚度在25mm以下的钢板。


图5-10 剪切刀的角度

1—上剪刀片 2—下剪刀片

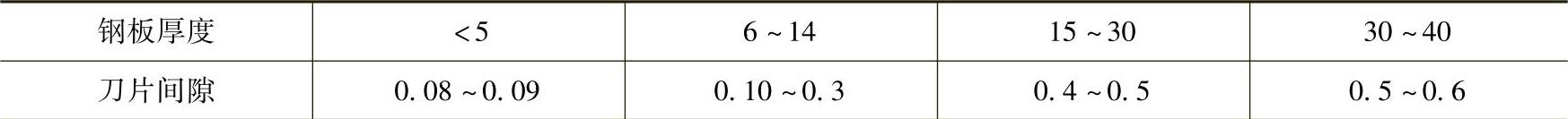

5-10 斜口剪床上、下剪刀片之间的间隙 (单位:mm)


(2)在龙门剪床上剪切

剪切前,将钢板表面清理干净,并画出剪切线,然后将钢板放在工作台上。剪切时,首先将剪切线的两端对准下刀口。多人操作时,选定一人指挥,控制操纵机构。剪床的压紧机构先将钢板压牢后,再进行剪切,这样一次就完成全长的剪切,而不像斜口剪床那样分几段进行。因此,在龙门剪床上进行剪切操作要比斜口剪床容易掌握。龙门剪床上的剪切长度不能超过下刀口长度。

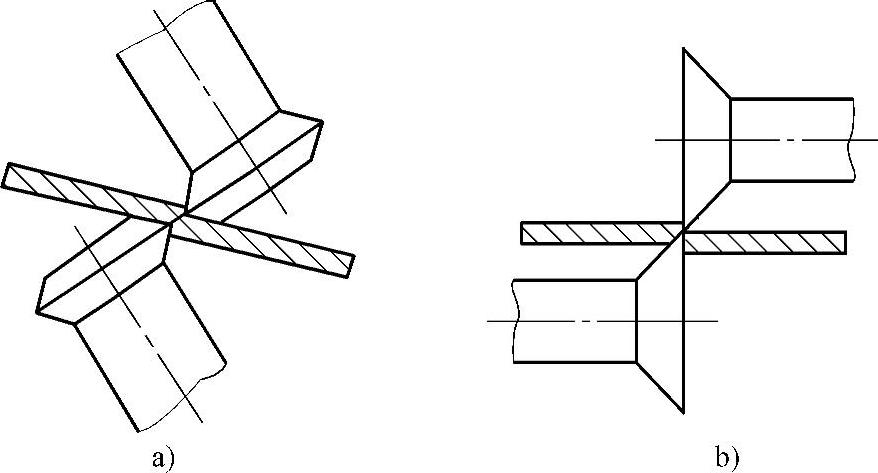

图5-11 两种不同圆盘剪切的装置

a)倾斜式 b)非倾斜式

(3)在圆盘剪切机上剪切

圆盘剪切机是剪切曲线的专用设备。圆盘剪切机的剪刀由上、下两个呈锥形的圆盘组成。上、下圆盘的位置大多数是倾斜的,并可以调节,如图5-11所示上圆盘是主动盘,由齿轮传动,下圆盘是从动盘,固定在机座上,钢板放在两盘之间,可以剪切任意曲线形。在圆盘剪切机上进行剪切之前,首先要根据被剪切钢板厚度调整上、下两只圆盘剪刀的距离。

2.剪切允许偏差

机械剪切的允许偏差应符合表5-11的规定。

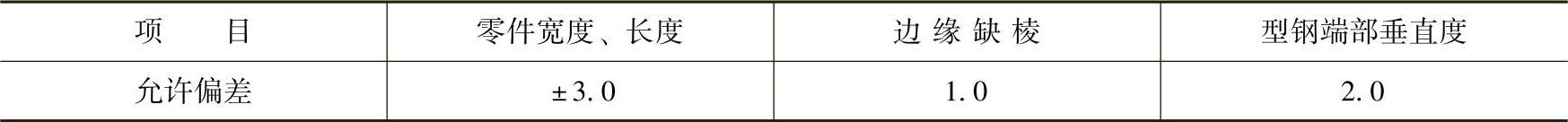

5-11 机械切割的允许偏差 (单位:mm)
