1.切割余量

钢材的切割余量可依据设计进行确定。如无明确规定，可参见表5-9选取。

表5-9 切割余量（单位：mm）

2.切割面质量要求

（1）钢材切割后，不得有分层，断面上不得有裂纹，应清除切口处的毛刺或熔渣和飞溅物。

（2）钢材的切割面应符合下列各项要求：

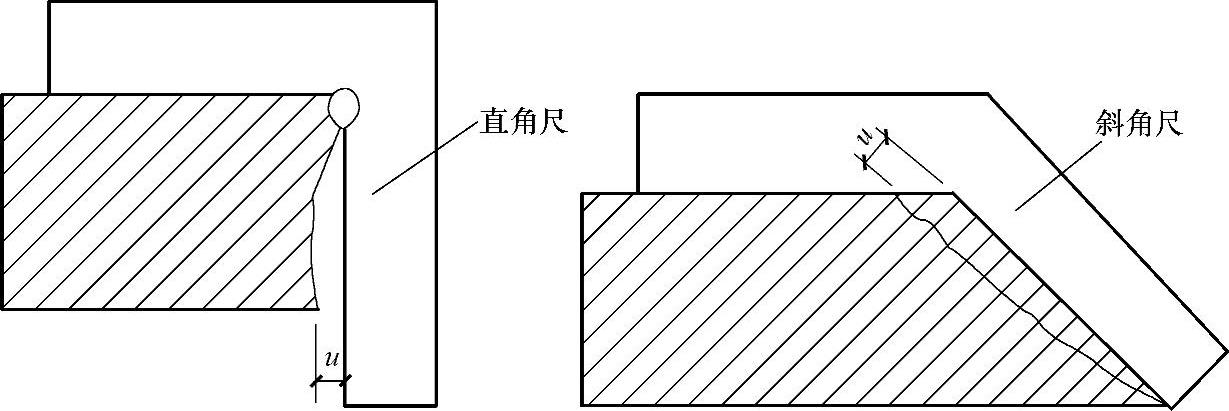

1）切割面平面度u，如图5-6所示，即在所测部位切割面上的最高点和最低点，按切割面倾角方向所作两条平行线的间距，应符合u≤0.05t（t为切割面厚度），且不大于2.0mm。

图5-6 切割面平面度示意图

u—切割面平面度

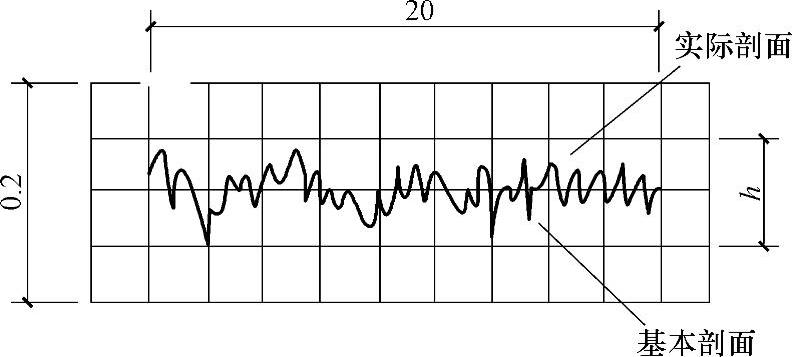

2）切割面割纹深度（表面粗糙度）h，如图5-7所示，即在沿着切割方向20mm长的切割面上，以理论切割线为基准的轮廓峰顶线与轮廓峰底线之间的距离，h≤0.2mm。

3）局部缺口深度，即在切割面上形成的宽度、深度及形状不规则的缺陷，它使均匀的切割面产生中断。其深度应小于等于1.0mm。

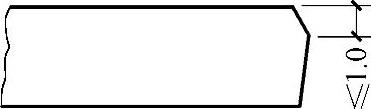

4）钢材切割面应无裂纹、夹渣、分层和大于1mm的缺棱，如图5-8所示。

图5-7 切割面割纹深度示意图

h—切割面割纹深度（表面粗糙度）

5）剪切面的垂直度，如图5-9所示，应小于等于2.0mm。

图5-8 机械剪切面的边缘缺棱示意图

图5-9 剪切面的垂直度示意图

6）切割面出现裂纹、夹渣、分层等缺陷，一般是钢材本身的质量问题，特别是厚度大于10mm的沸腾钢钢材容易出现这类问题，故需特别注意。
