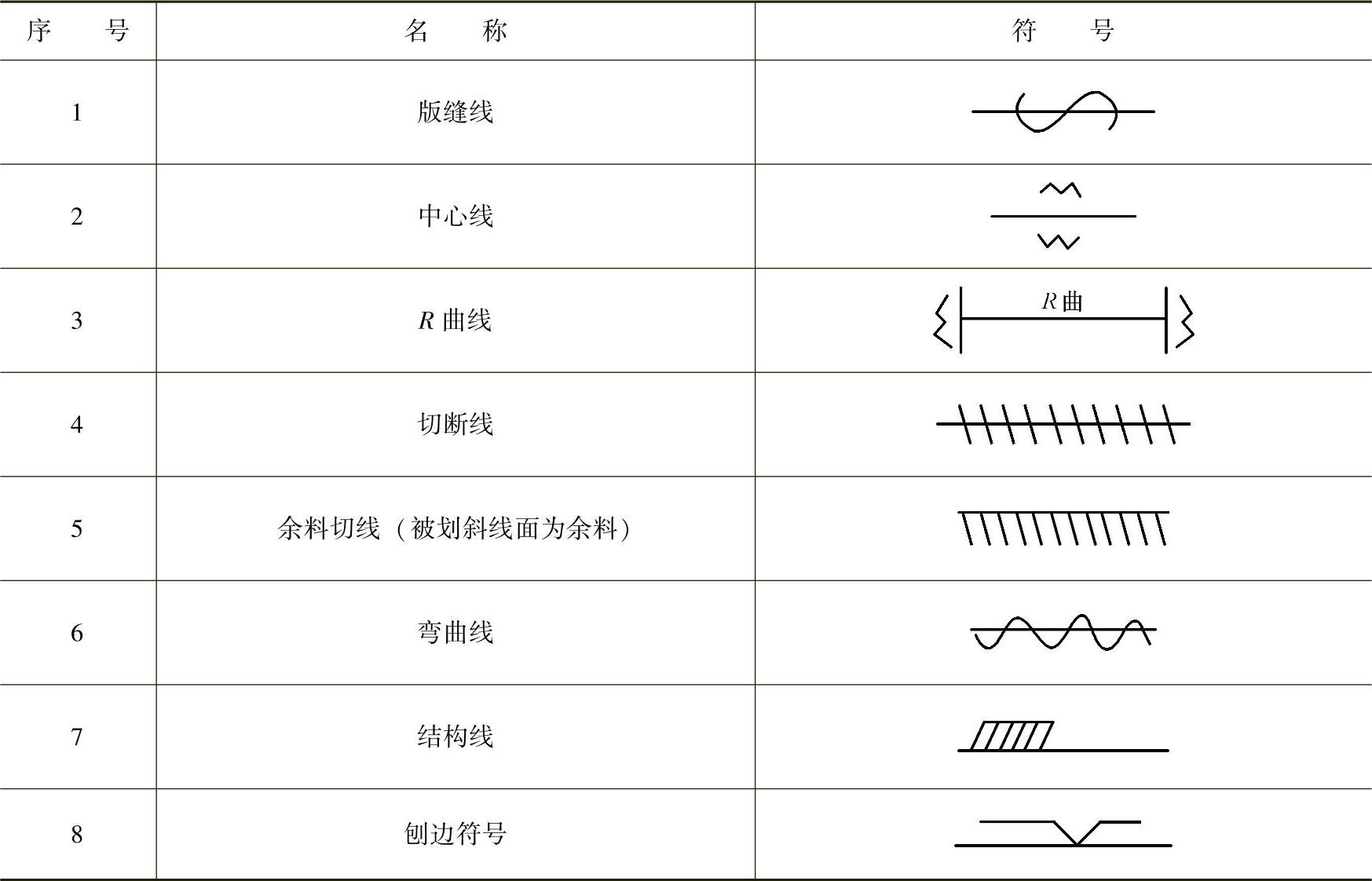

【摘要】：钢材有弯曲和凹凸不平时，应先矫正，以减小号料误差。为了表示材料的利用程度，将零件的总面积与板料总面积之比称为材料的利用率，用百分数表示。根据图纸直接在板料和型钢上号料时，应检查号料尺寸是否正确，以防产生错误，造成废品。不同规格、不同钢号的零件应分别号料，号料应依据先大后小的原则依次号料，且应考虑设备的可切割加工性。表5-7 常用号料标号

号料是指根据施工图样的几何尺寸、形状制成样板，利用样板或计算出的号料尺寸，直接在板料或型钢表面上，画出零构件形状的加工界线，采用剪切、冲裁、锯切、气割等操作的过程。

1.号料准备工作

（1）准备好号料的各种工具。

（2）检查对照样板及计算好的尺寸是否符合图样的要求。若按图样的几何尺寸直接在板料上或型钢上号料时，应细心检查计算号料尺寸是否正确，以防止错误和由于错误造成的废品。

（3）发现材料上有疤痕、裂纹、夹层及厚度不足等缺陷时，应及时与有关部门联系，研究决定后再进行号料。

（4）钢材有弯曲和凹凸不平时，应先矫正，以减小号料误差。

材料的摆放，两型钢或板材边缘之间至少有50～100mm的距离以便画线。规格较大的型钢和钢板放、摆料要有吊车配合进行，可提高工效保证安全。

2.号料的方法

号料时，为了提高材料的利用率，首先要进行排料。采用不同的号料方法进行排料会有不同的材料利用率。号料的方法主要有集中号料法、统计计算法、余料统一号料法、套料法等。

为了表示材料的利用程度，将零件的总面积与板料总面积之比称为材料的利用率，用百分数表示。即：
