钢结构工程识图与施工技巧：材料准备与施工要点

2023-08-22 理论教育版权反馈

【摘要】：各类钢材尺寸的容许偏差，可参照相关规定进行核对。钢材表面的锈蚀深度，不得超过其厚度公差。对属于下列情况之一的钢材，应进行抽样复验，并要求见证取样、送样。5）设计有复验要求的钢材。工程预算通常可按实际用量所需的数值再增加10%进行提料和备料。

1.原材料的检验与复验

（1）原材料的检验

原材料的检验是确保钢结构工程质量的重要环节，应按照规范规定全数检验其质量合格证明文件、中文标志及检验报告等。

钢材的检验内容主要有：

1）钢材的数量和品种是否与订货单符合。

2）钢材的质量保证书是否与钢材上打印的记号符合；每批钢材必须具备生产厂提供的材质证明书，写明钢材的炉号、钢号、化学成分和机械性能。

3）核对钢材的规格尺寸。各类钢材尺寸的容许偏差，可参照相关规定进行核对。

4）钢材表面质量检验。无论扁钢、钢板或型钢，表面均不允许有结疤、裂纹、折叠和分层等缺陷。钢材表面的锈蚀深度，不得超过其厚度公差。

（2）原材料的复验

钢材复验内容应包括力学性能、工艺性能试验和化学成分分析，其取样、制样及试验方法可按常见钢材试验标准或其他现行国家标准执行。对属于下列情况之一的钢材，应进行抽样复验，并要求见证取样、送样。

1）国外进口钢材。当具有国家进出口质量检验部门的复验商检报告时，可以不再进行复验。

2）钢材混批。由于钢材经过转运、调剂等方式供应到用户后容易产生混炉号，而钢材是按炉号和批号发材质合格证，因此对于混批的钢材应进行复验。

3）板厚等于或大于40mm，且设计有Z向（厚度方向）性能要求的厚板。

4）建筑结构安全等级为一级，大跨度钢结构中主要受力构件所采用的钢材。

5）设计有复验要求的钢材。

6）对质量有疑义的钢材。

2.提料与备料

提料是指根据图纸材料表算出各种材质、规格的材料净用量，再加一定数量的损耗，提出材料预算计划。

备料应结合施工图纸、施工进度来编制材料采购计划。备料时，需根据使用尺寸合理订货，以减少不必要的拼接和损耗。钢材的实际损耗率可参考表5-1给出的数值。工程预算通常可按实际用量所需的数值再增加10%进行提料和备料。若技术要求不允许拼接，其实际损耗还要增加。

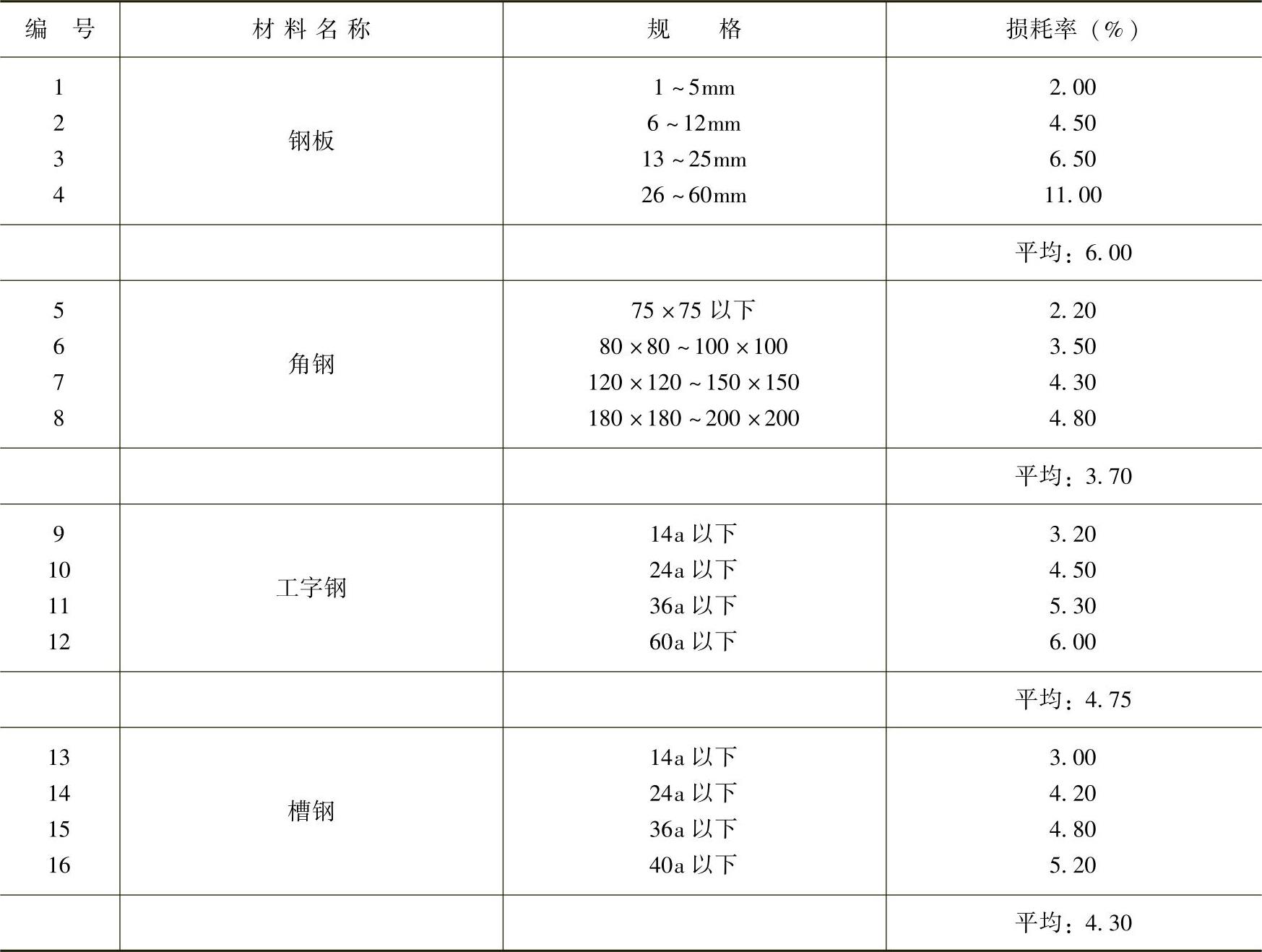

表5-1 钢板、角钢、工字钢、槽钢损耗率

注：小等边角钢按长边计，其损耗率与等边角钢同。
