钢结构工程施工技巧：高强度螺栓孔的制作

2023-08-22 理论教育版权反馈

【摘要】：表4-9 高强度螺栓孔径选配表3.螺栓孔距螺栓孔孔距的允许偏差应符合表4-10的规定。

1.高强度螺栓孔的分组

（1）在节点中连接板与一根杆件相连接的孔划为一组。

（2）接头处的孔：通用接头——半个拼接板上的孔为一组；阶梯接头——两接头之间的孔为一组。

（3）在两相邻节点或接头间的连接孔为一组，但不包括上述（1）、（2）两项所指的孔。

（4）受弯构件翼缘上，每1m长度内的孔为一组。

2.孔径的选配

高强度螺栓制孔时，其孔径的大小可参照表4-9进行选配。

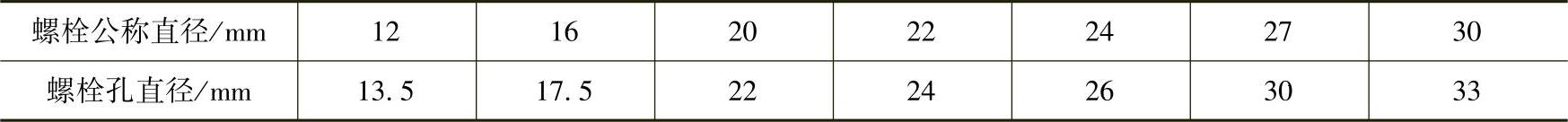

表4-9 高强度螺栓孔径选配表

3.螺栓孔距

螺栓孔孔距的允许偏差应符合表4-10的规定。

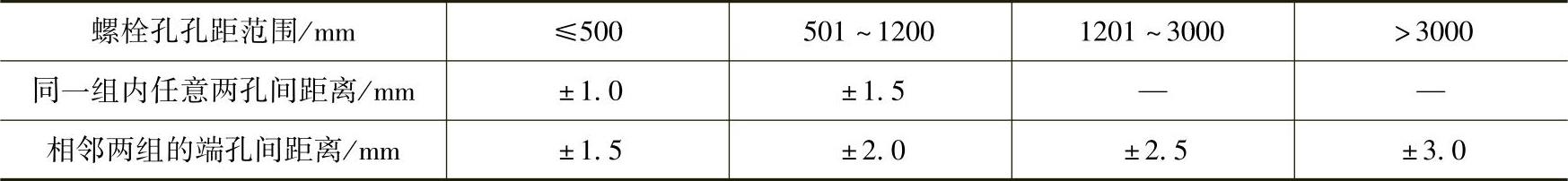

表4-10 螺栓孔孔距允许偏差

注：1.在节点中连接板与一根杆件相连的所有螺栓孔为一组。

2.对接接头在拼接板一侧的螺栓孔为一组。

3.在两相邻节点或接头间的螺栓孔为一组，但不包括上述两款所规定的螺栓孔。

4.受弯构件翼缘上的连接螺栓孔，每米长度范围内的螺栓孔为一组。

4.螺栓孔位移处理技巧

高强度螺栓孔位移时，应先采用不同规格的孔量规分次进行检查：

（1）第一次用比孔公称直径小1.0mm的量规检查，应通过每组孔数85%。

（2）第二次用比螺栓公称直径大0.2～0.3mm的量规检查应全部通过。

（3）对二次不能通过的孔应经主管设计同意后，方可采用扩孔或补焊后重新钻孔来处理，并应符合以下要求：

1）扩孔后的孔径不得大于原设计孔径的2.0mm。

2）补孔时应用与原孔母材相同的焊条（禁止用钢块等填塞焊）补焊，每组孔中补焊重新钻孔的数量不得超过20%，处理后均应作出记录。
