螺栓紧固与防松技巧-钢结构工程识图与施工技巧
【摘要】：表4-4 各种直径螺栓的允许荷载注：对于Q235及45号钢应将表中允许值分别乘以修正系数0.75及1.1。图4-2 拧紧成组螺母的方法a）长方形布置 b）方形布置 c）圆形布置3.螺栓防松技巧一般螺纹连接均具有自锁性，当受静荷载和工作温度变化不大时，不会自行松脱。为保证连接安全可靠，对螺纹连接必须采取有效的防松措施。表4-5 常见的防松措施
1.紧固轴力
为了使螺栓受力均匀，应尽可能减少连接件变形对紧固轴力的影响，保证节点连接螺栓的质量。螺栓紧固必须从中心开始，对称施拧；对30号正火钢制作的各种直径的螺栓旋拧时，所承受的轴向允许荷载见表4-4。

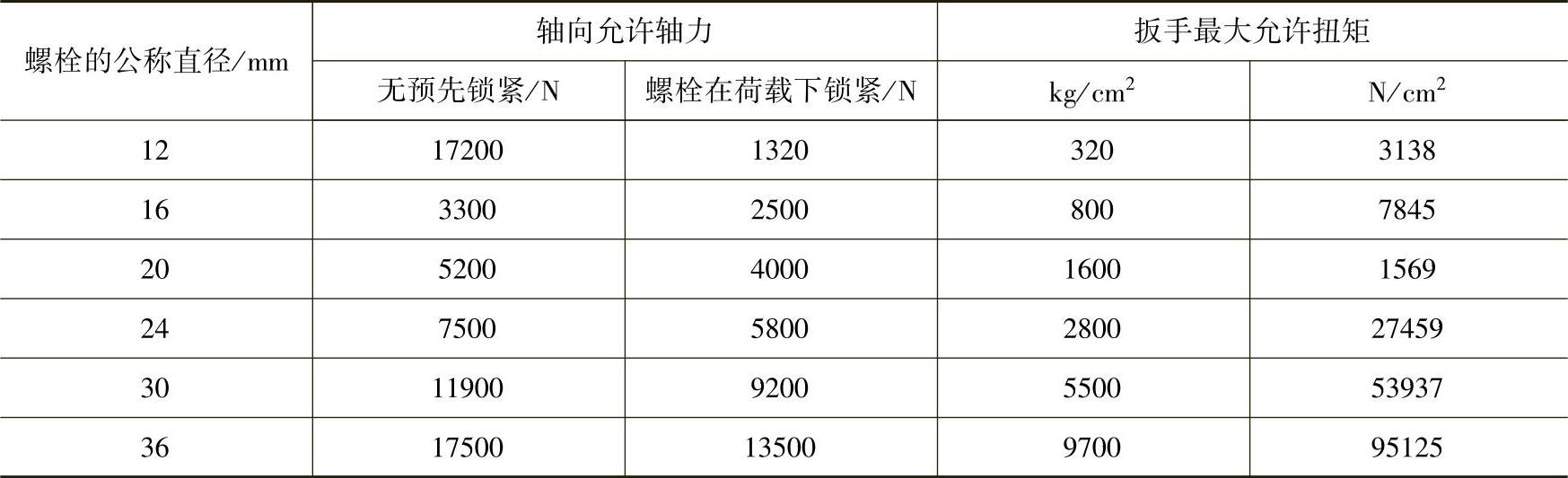

表4-4 各种直径螺栓的允许荷载
注：对于Q235及45号钢应将表中允许值分别乘以修正系数0.75及1.1。
2.成组螺母的拧紧技巧
拧紧成组的螺母时，必须按照一定的顺序进行，并做到分次序逐步拧紧（一般分3次拧紧），否则会使零件或螺杆产生松紧不一致，甚至变形。
在拧紧长方形布置的成组螺母时，必须从中间开始，逐渐向两边对称扩展，如图4-2a。在拧紧方形或圆形布置的成组螺母时，必须对称进行，如图4-2b、c所示。

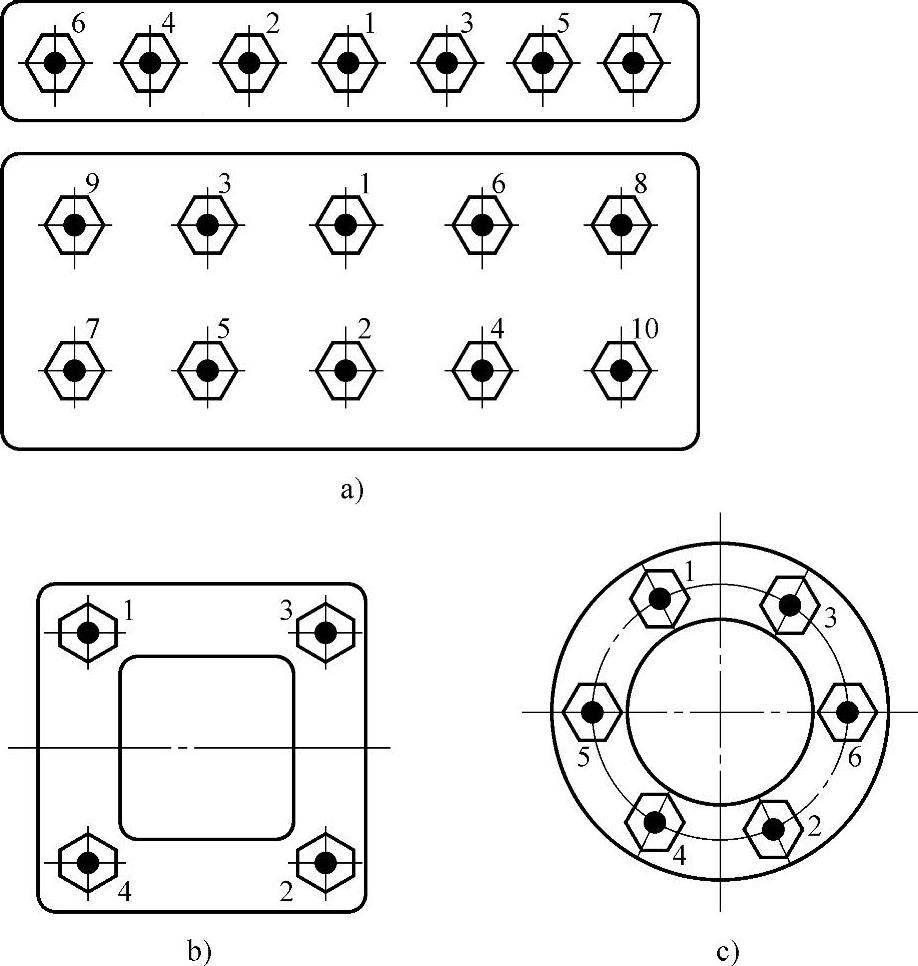

图4-2 拧紧成组螺母的方法
a）长方形布置 b）方形布置 c）圆形布置
3.螺栓防松技巧
一般螺纹连接均具有自锁性，当受静荷载和工作温度变化不大时，不会自行松脱。但在冲击、振动或变荷载作用下，以及当工作温度变化较大时，这种连接有可能松动，以致影响工作，甚至发生事故。为保证连接安全可靠，对螺纹连接必须采取有效的防松措施。
常用的防松措施有增大摩擦力、机械防松和不可拆三大类，见表4-5。

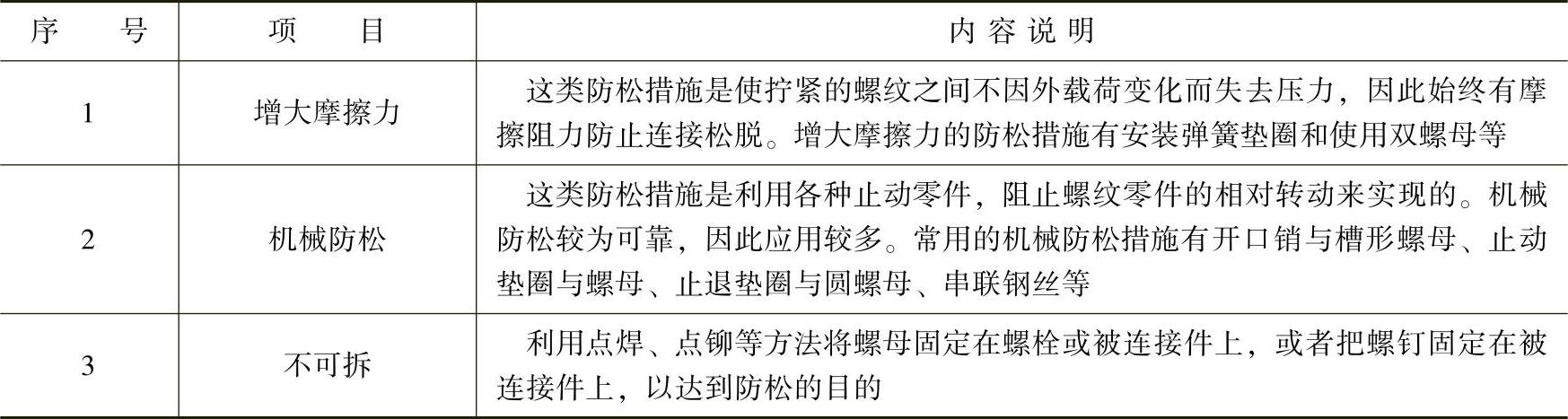

表4-5 常见的防松措施
