钢结构焊接质量验收标准及施工技巧

2023-08-22 理论教育版权反馈

【摘要】：考虑不同的钢结构工程验收批其焊缝数量有较大差异，为了便于检验，钢结构焊接工程可按相应的钢结构制作或安装工程检验批的划分为一个或若干个检验批。表3-36二、三级焊缝外观质量标准注：表内t为连接处较薄的板厚。表3-38 部分焊透组合焊缝和角焊缝外形尺寸允许偏差注：1.hf＞8.0mm的角焊缝其局部焊脚尺寸允许低于设计要求值1.0mm，但总长度不得超过焊缝长度的10%。

考虑不同的钢结构工程验收批其焊缝数量有较大差异，为了便于检验，钢结构焊接工程可按相应的钢结构制作或安装工程检验批的划分为一个或若干个检验批。碳素结构应在焊缝冷却到环境温度，低合金结构钢应在完成焊接24h后，进行焊缝探伤检验。焊缝施焊后应在工艺规定的焊缝及部位打上焊工钢印。

1.钢构件焊接工程

（1）主控项目

钢构件焊接工程质量验收标准的主控项目见表3-33。

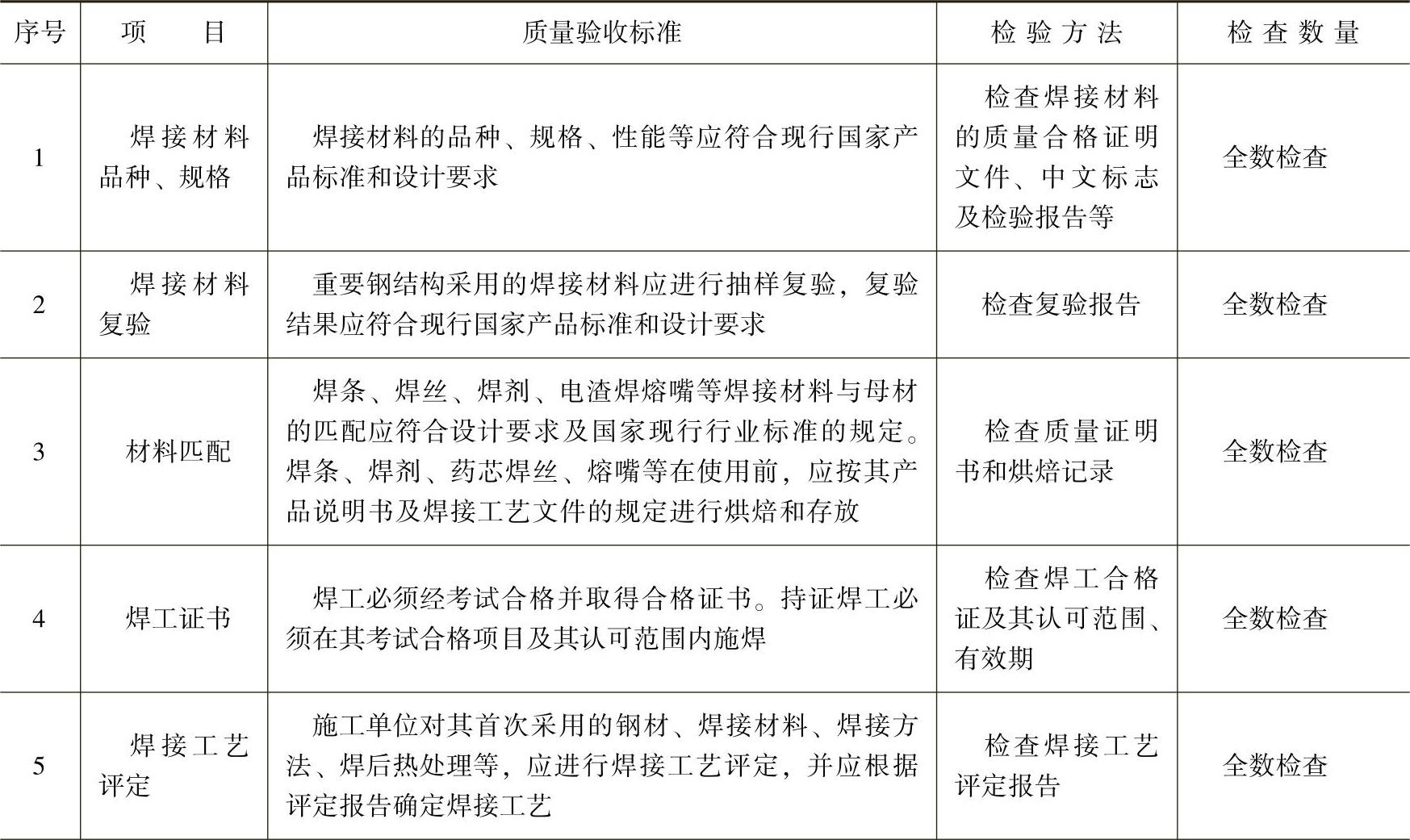

表3-33 主控项目检验标准

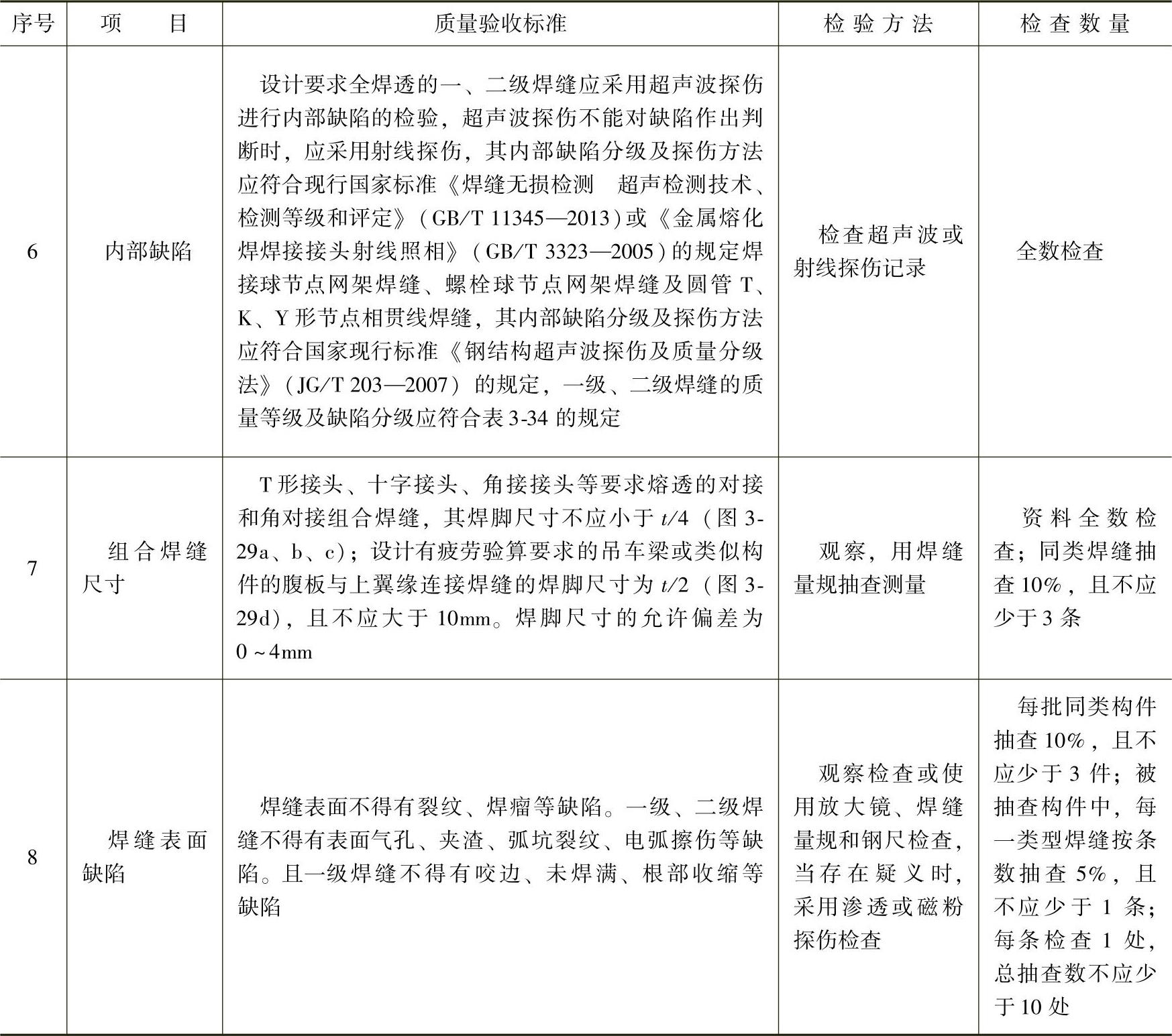

（续）

表3-34一、二级焊缝质量等级及缺陷分级

注：探伤比例的计数方法应按以下原则确定：

1.对工厂制作焊缝，应按每条焊缝计算百分比，且探伤长度应不小于200mm，当焊缝长度不足200mm时，应对整条焊缝进行探伤。

2.对现场安装焊缝，应按同一类型、同一施焊条件的焊缝条数计算百分比，探伤长度应不小于200mm，并应不少于1条焊缝。

图3-29 焊脚尺寸

t—焊缝有效宽度

（2）一般项目

钢结构工程焊接质量验收标准的一般项目见表3-35。

表3-35 一般项目检验标准

（3）焊缝外观质量标准以及尺寸允许偏差

1）二级、三级焊缝外观质量标准应符合表3-36的规定。

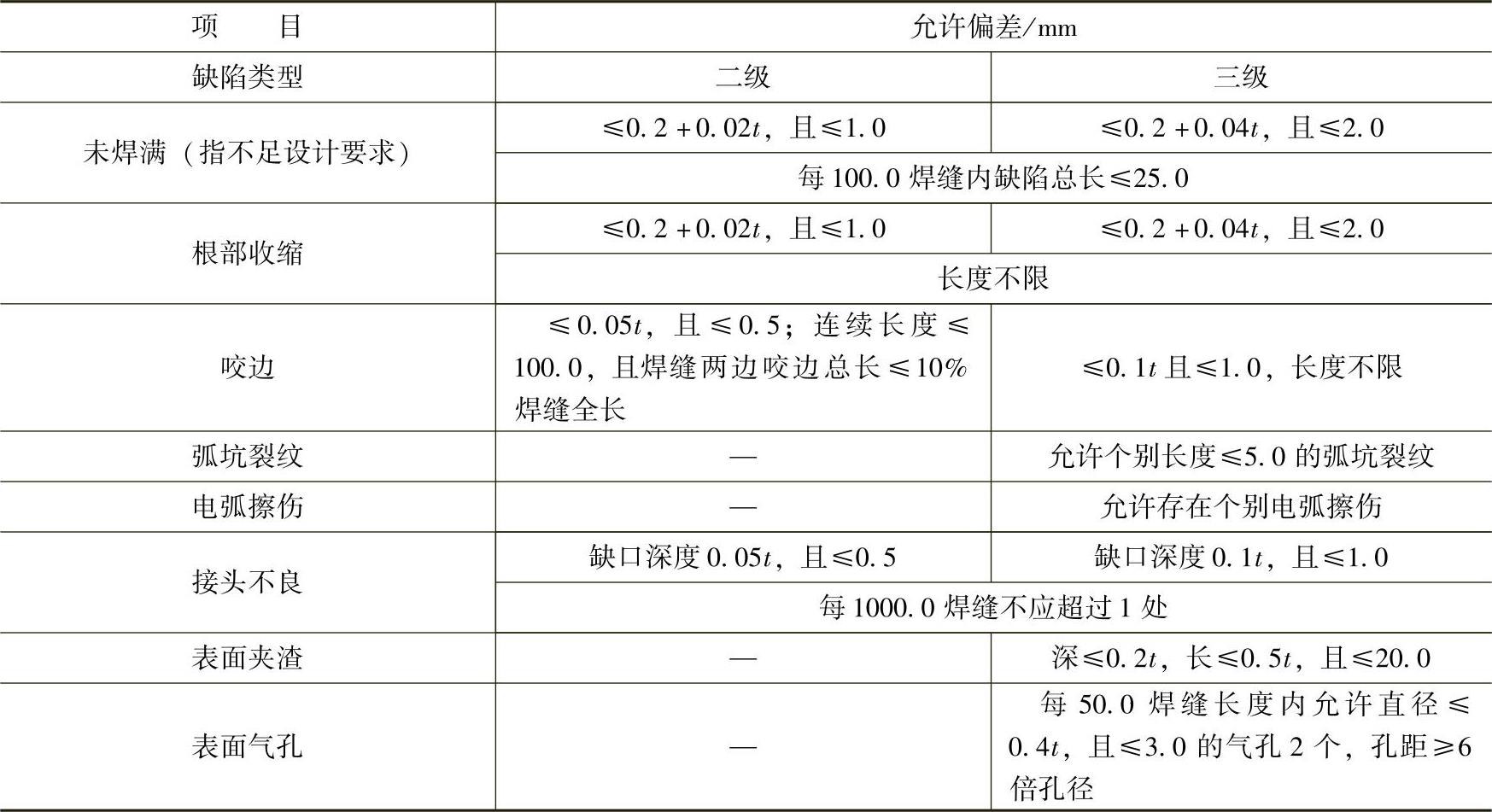

表3-36二、三级焊缝外观质量标准

注：表内t为连接处较薄的板厚。

2）对接焊缝及完全熔透组合焊缝尺寸允许偏差应符合表3-37的规定。

3）部分焊透组合焊缝和角焊缝外形尺寸允许偏差应符合表3-38的规定。

表3-37 对接焊缝及完全熔透组合焊缝尺寸允许偏差

注：C——对接焊缝余高；B——焊缝宽度；d——对接焊缝错边。

表3-38 部分焊透组合焊缝和角焊缝外形尺寸允许偏差

注：1.h_f＞8.0mm的角焊缝其局部焊脚尺寸允许低于设计要求值1.0mm，但总长度不得超过焊缝长度的10%。

2.焊接H形梁腹板与翼缘板的焊缝两端在其两倍翼缘板宽度范围内，焊缝的焊脚尺寸不得低于设计值。

2.焊钉（栓钉）焊接工程

（1）主控项目

焊钉（栓钉）焊接工程主控项目检验见表3-39。

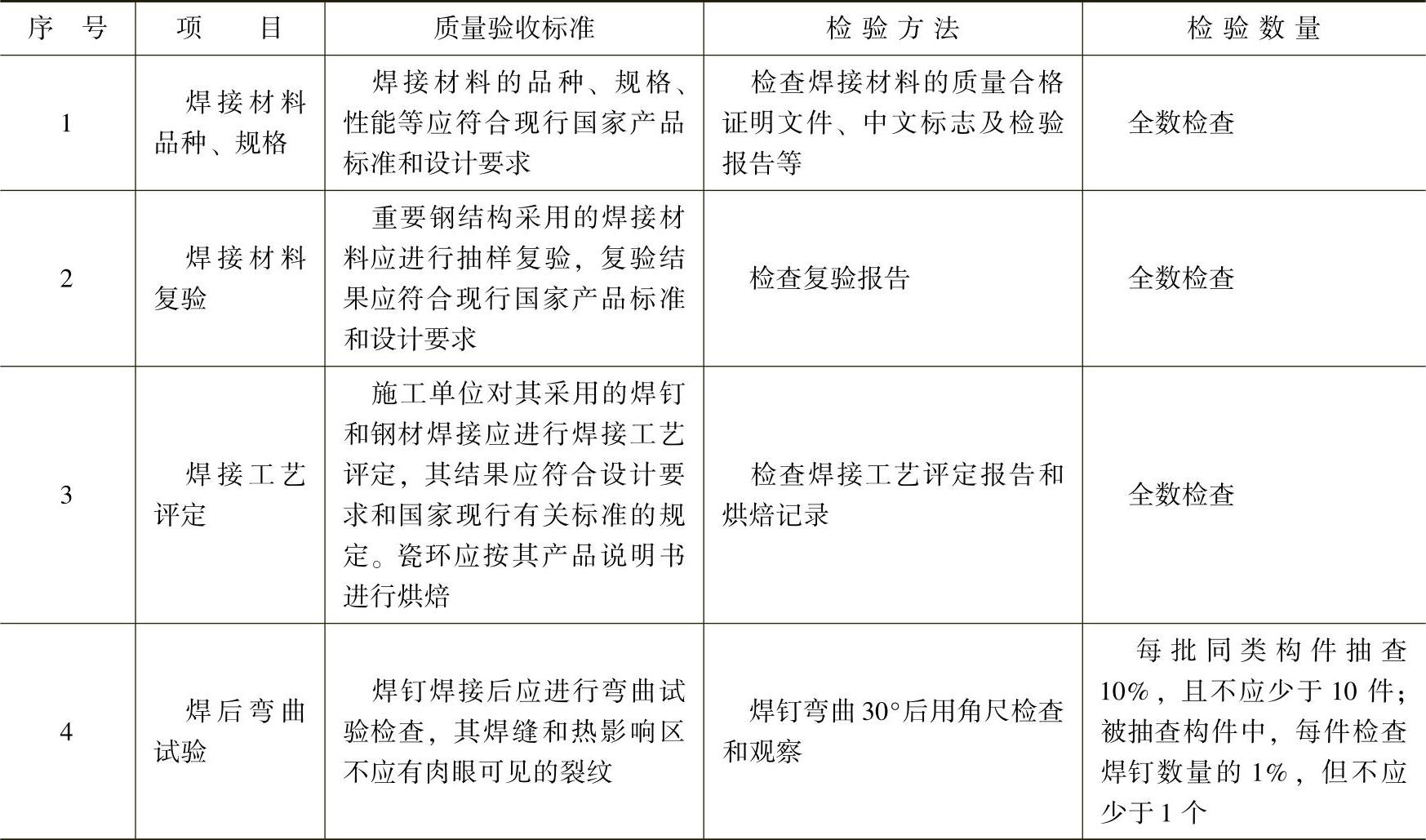

表3-39 主控项目检验标准

（2）焊钉（栓钉）焊接工程一般项目检验

焊钉（栓钉）焊接工程一般项目检验见表3-40。

表3-40 一般项目检验标准
