焊接接头坡口形式和尺寸-钢结构工程识图与施工技巧

2023-08-22 理论教育版权反馈

【摘要】：图3-4 焊接接头坡口形式和尺寸的标记标记示例：焊条电弧焊、完全焊透、对接、I形坡口、背面加钢衬垫的单面焊接接头表示为MC-BI-BS1。表3-5 气体保护焊、自保护焊全焊透坡口形式和尺寸（续）埋弧焊全焊透坡口形式和尺寸宜符合表3-6要求。

1.坡口形式尺寸代号和标记

各种焊接方法及接头坡口形式尺寸代号和标记应符合下列规定：

（1）焊接方法及焊透种类代号应符合表3-1的规定。

（2）单、双面焊接及衬垫种类代号应符合表3-2的规定。

（3）坡口各部分尺寸代号应符合表3-3。

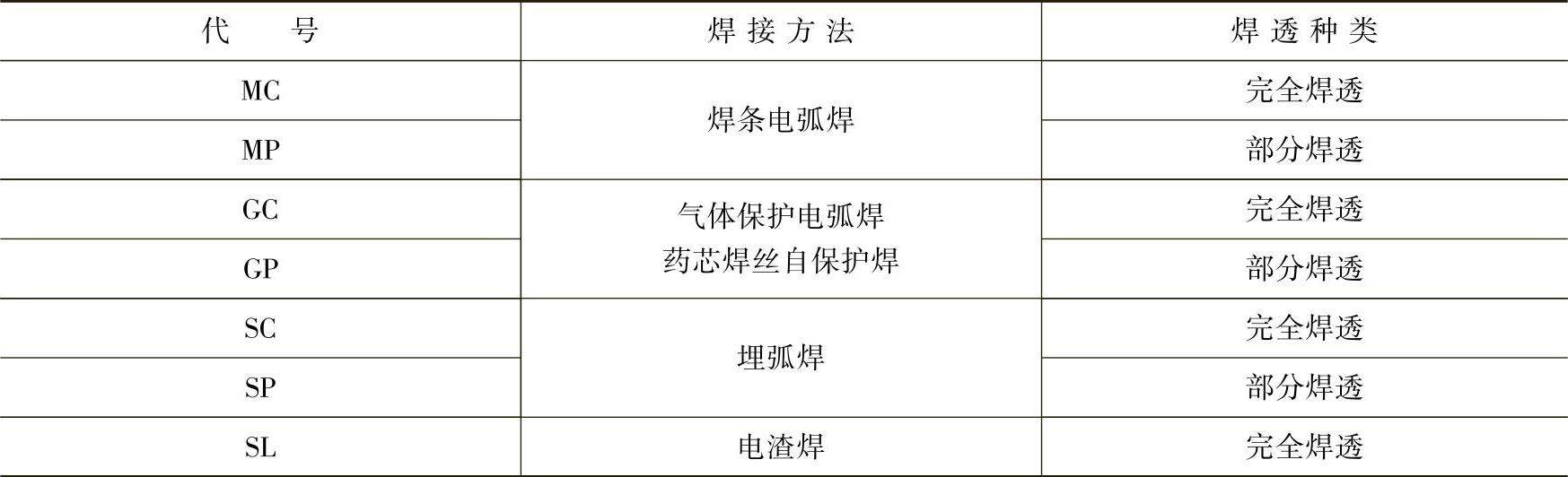

表3-1 焊接方法及焊透种类代号

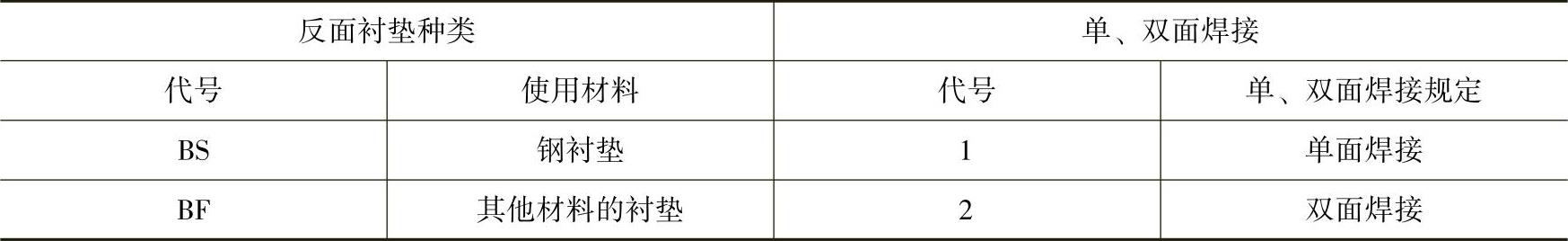

表3-2 单、双面焊接及衬垫种类代号

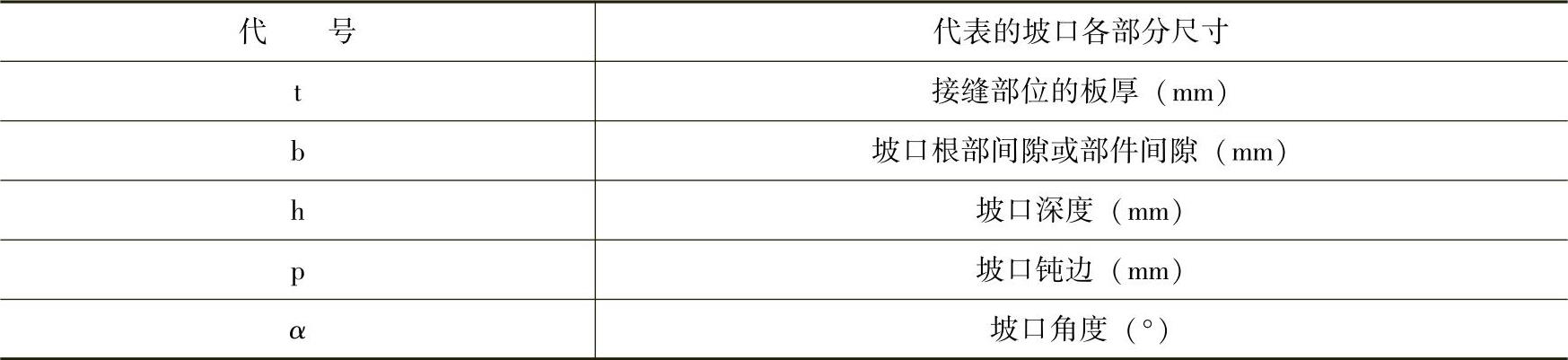

表3-3 坡口各部分的尺寸代号

（4）焊接接头坡口形式和尺寸的标记如图3-4所示。

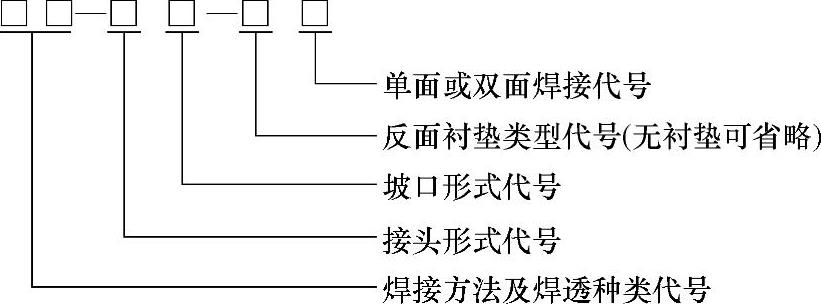

图3-4 焊接接头坡口形式和尺寸的标记

标记示例：焊条电弧焊、完全焊透、对接、I形坡口、背面加钢衬垫的单面焊接接头表示为MC-BI-BS1。

2.常用接头坡口形式和尺寸

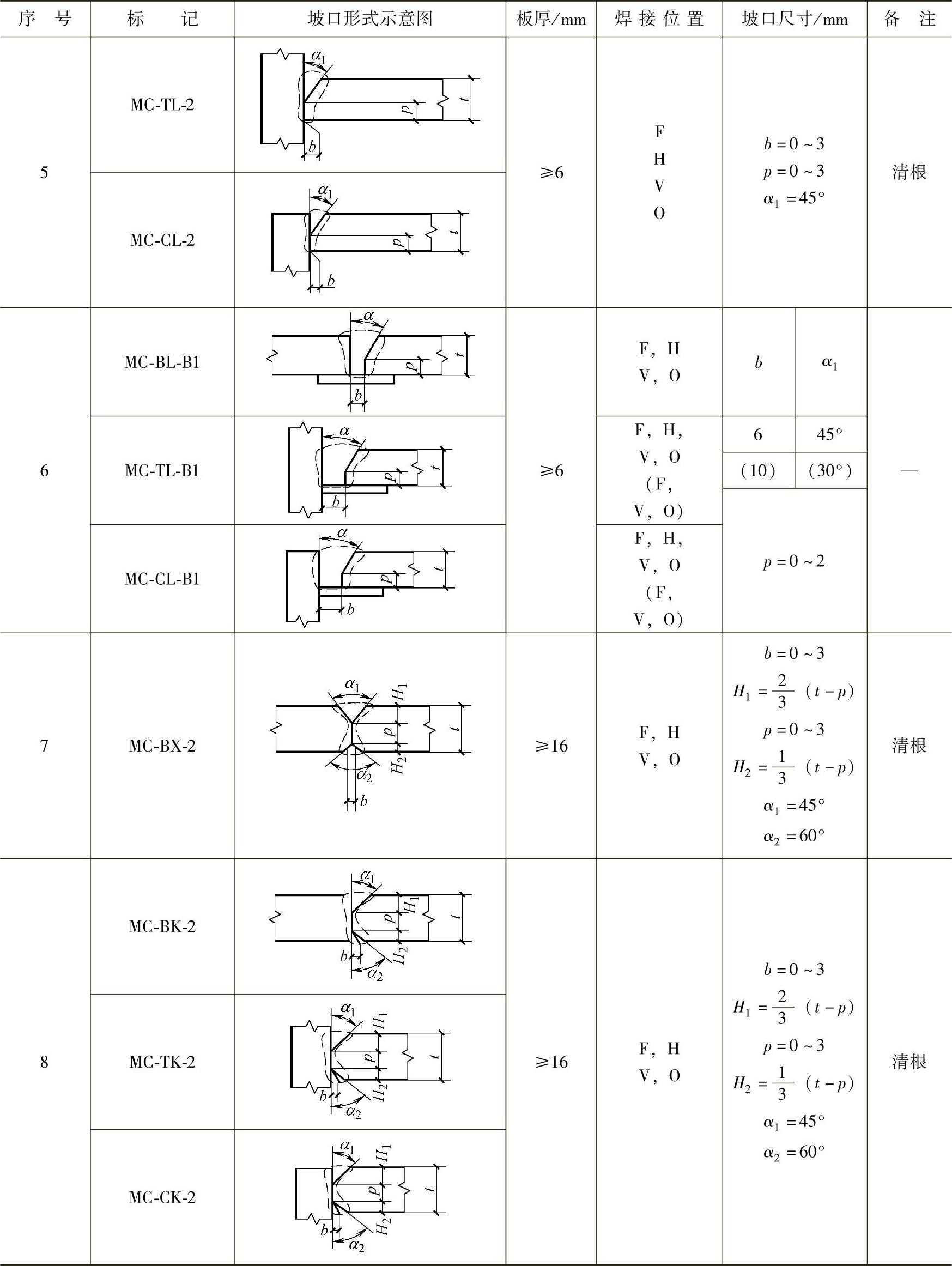

（1）焊条电弧焊全焊透坡口形式和尺寸宜符合表3-4的要求。

表3-4 焊条电弧焊全焊透坡口形式和尺寸

（续）

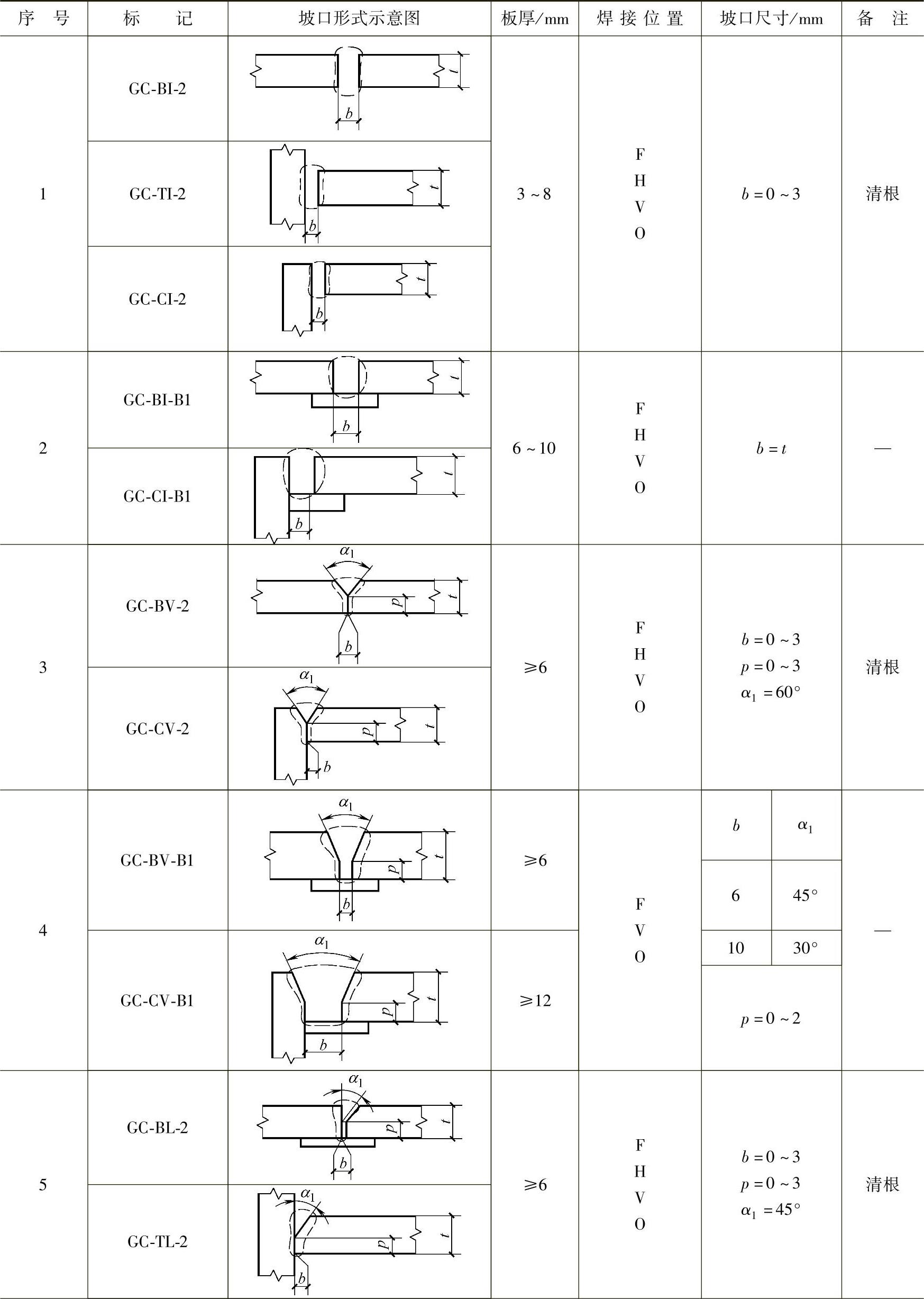

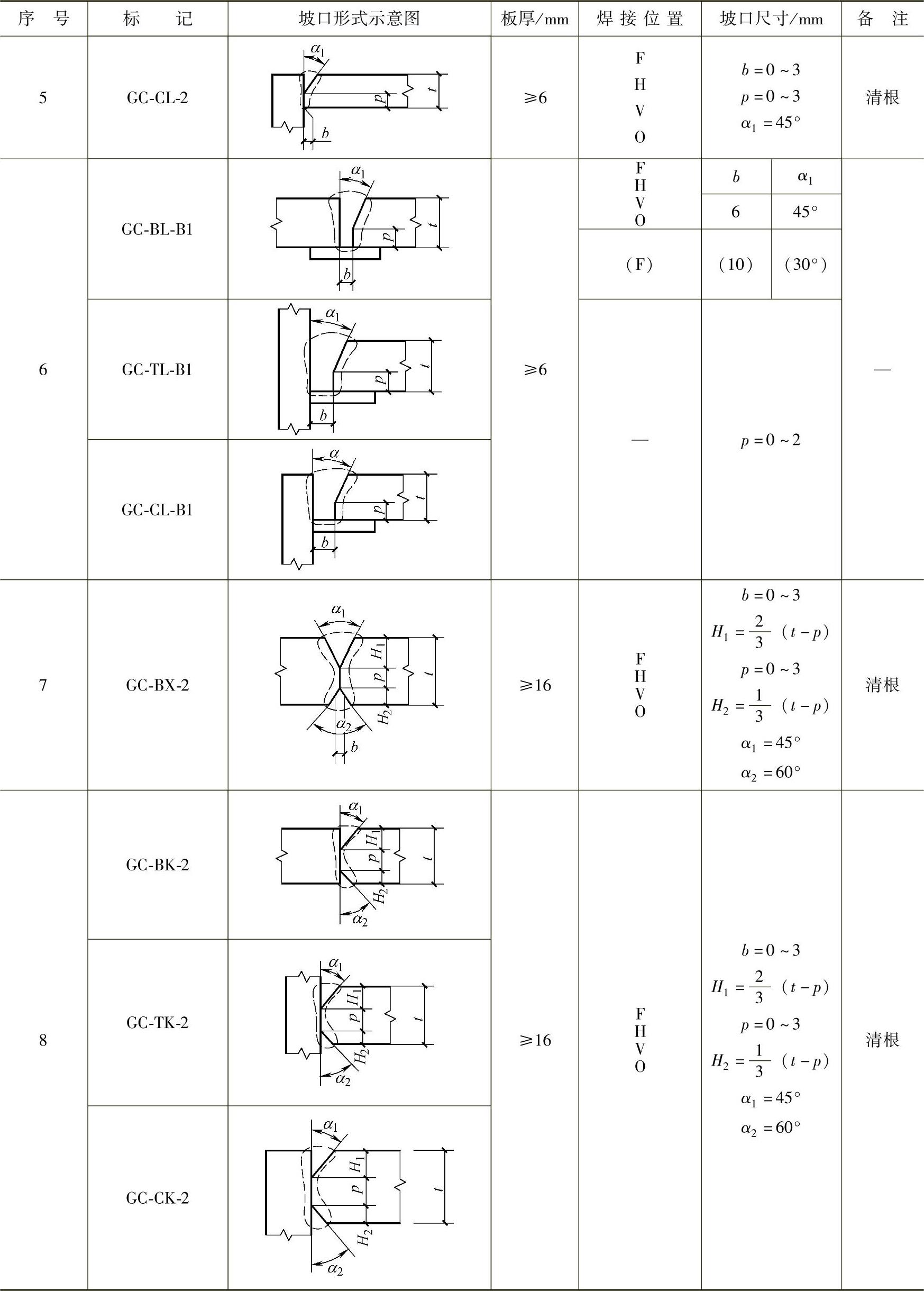

（2）气体保护焊、自保护焊全焊透坡口形式和尺寸宜符合表3-5的要求。

表3-5 气体保护焊、自保护焊全焊透坡口形式和尺寸

（续）

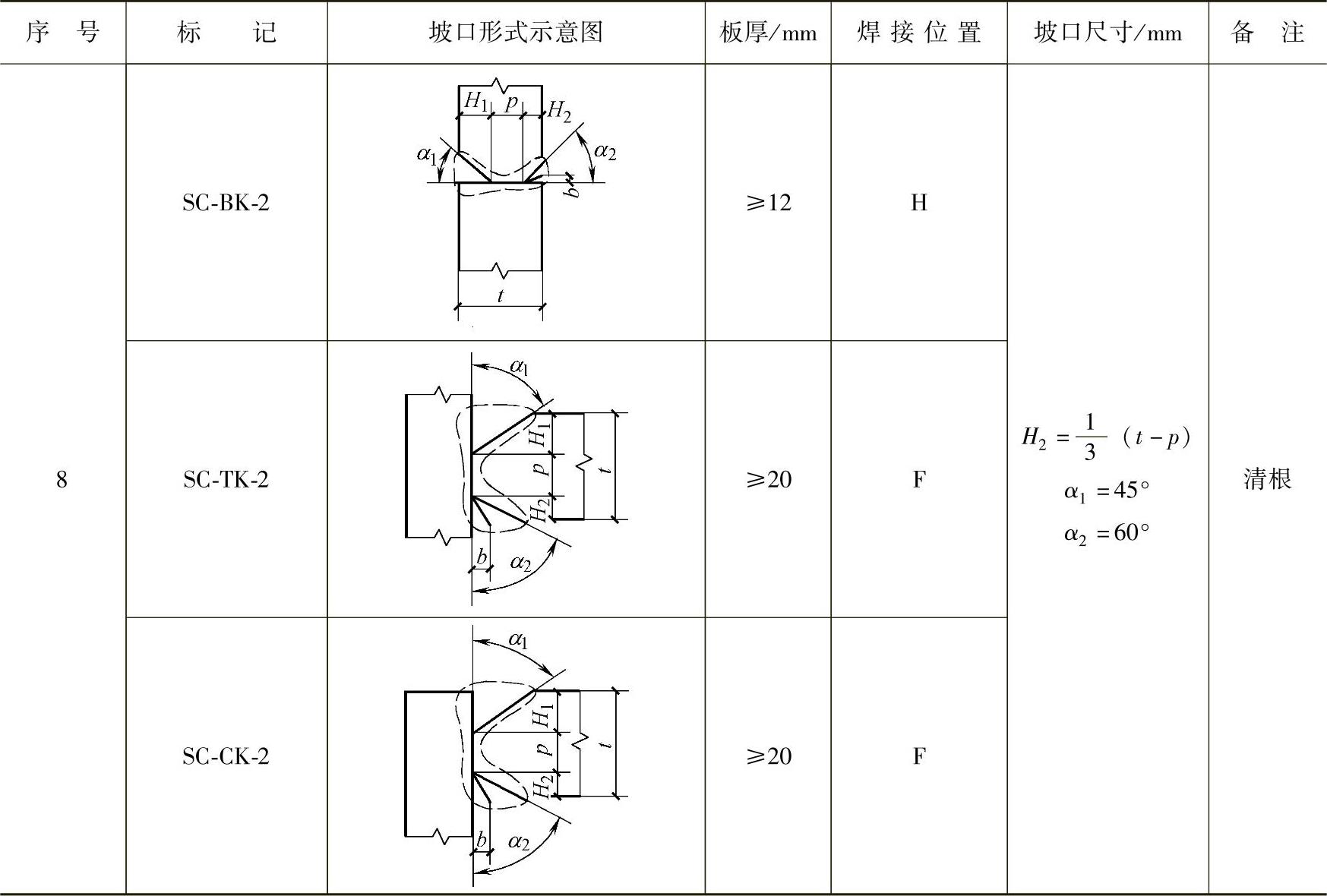

（3）埋弧焊全焊透坡口形式和尺寸宜符合表3-6要求。

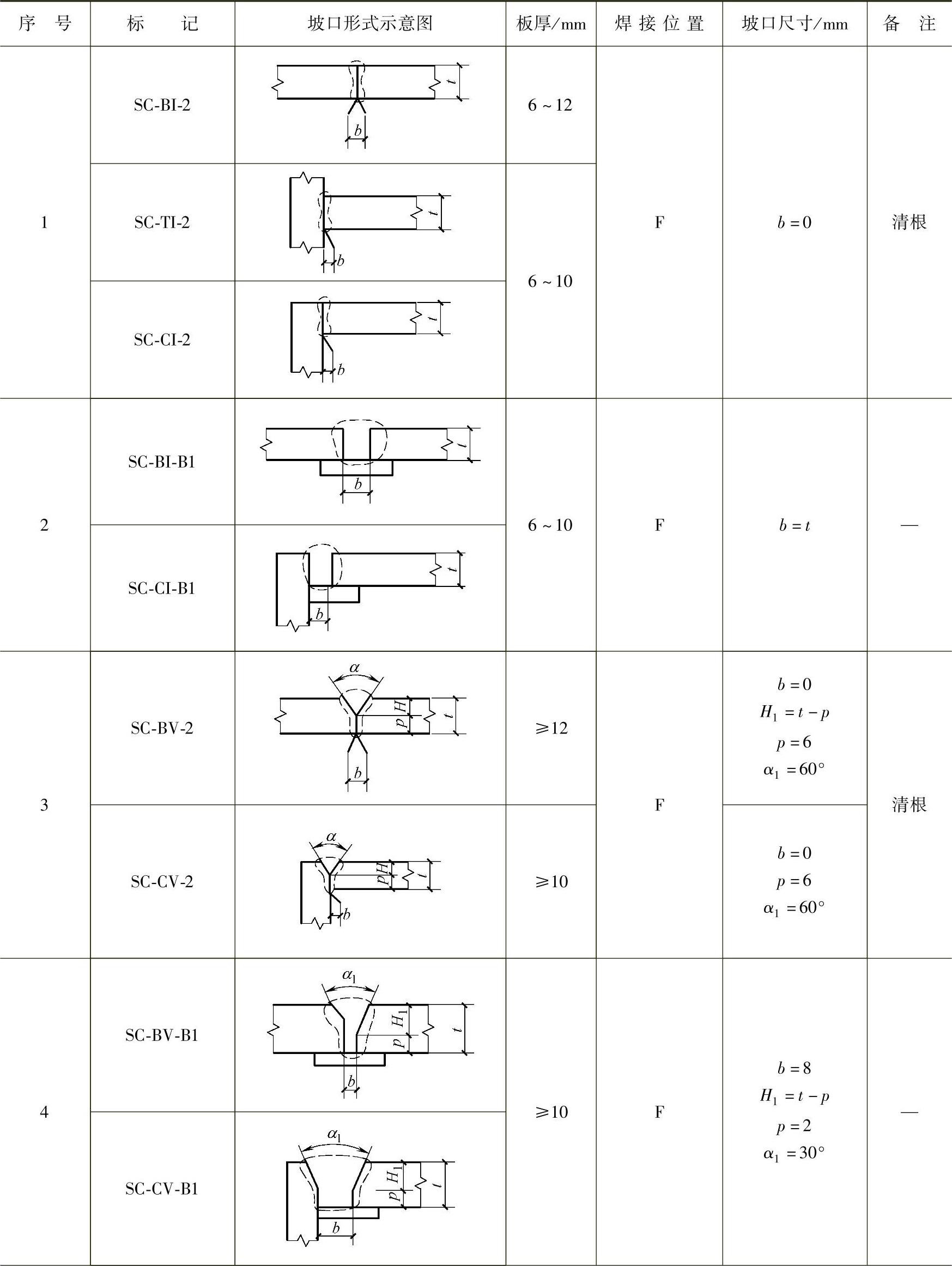

表3-6 埋弧焊全焊透坡口形式和尺寸

（续）

（续）

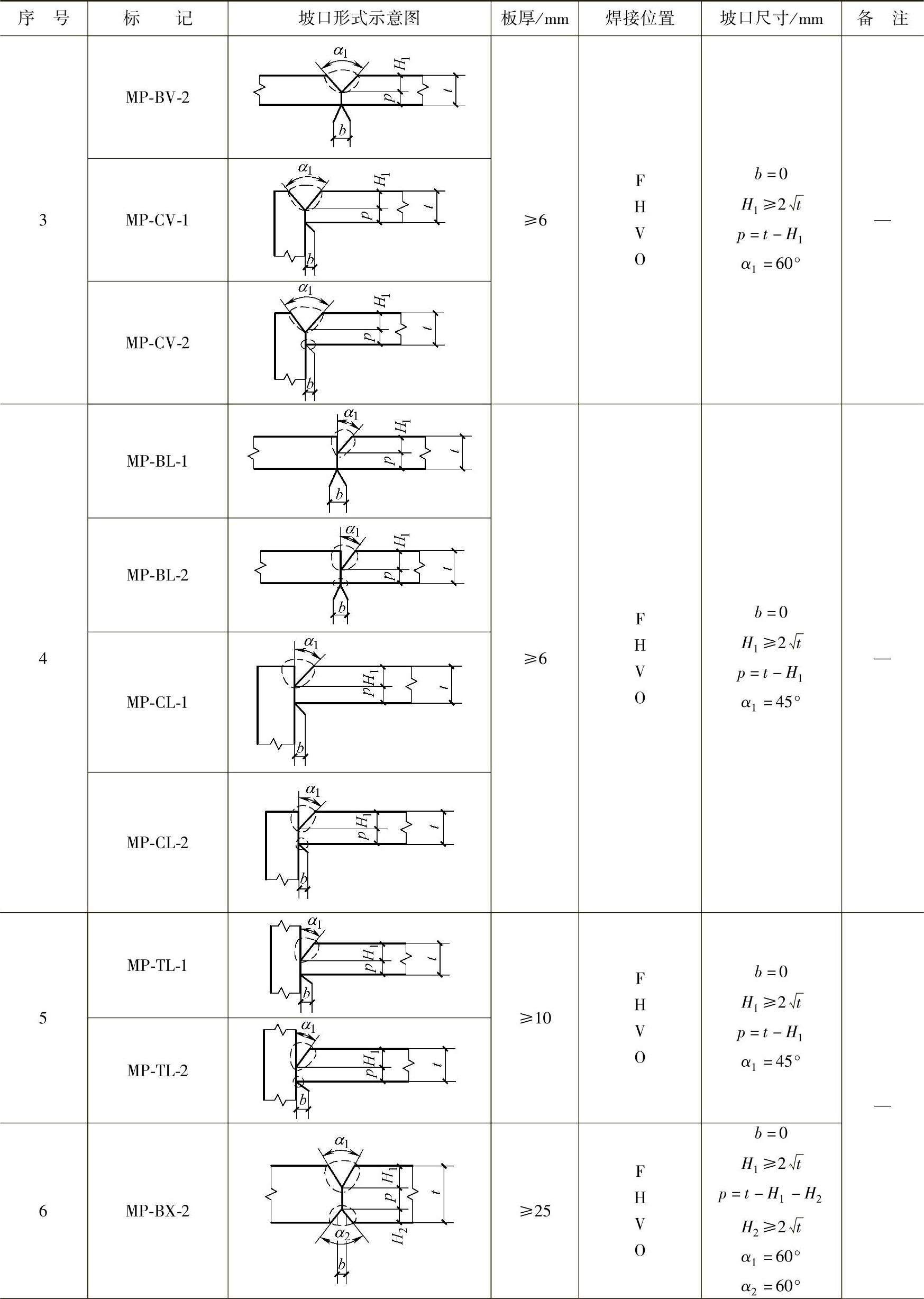

（4）焊条电弧焊部分焊透坡口形式和尺寸宜符合表3-7的要求。

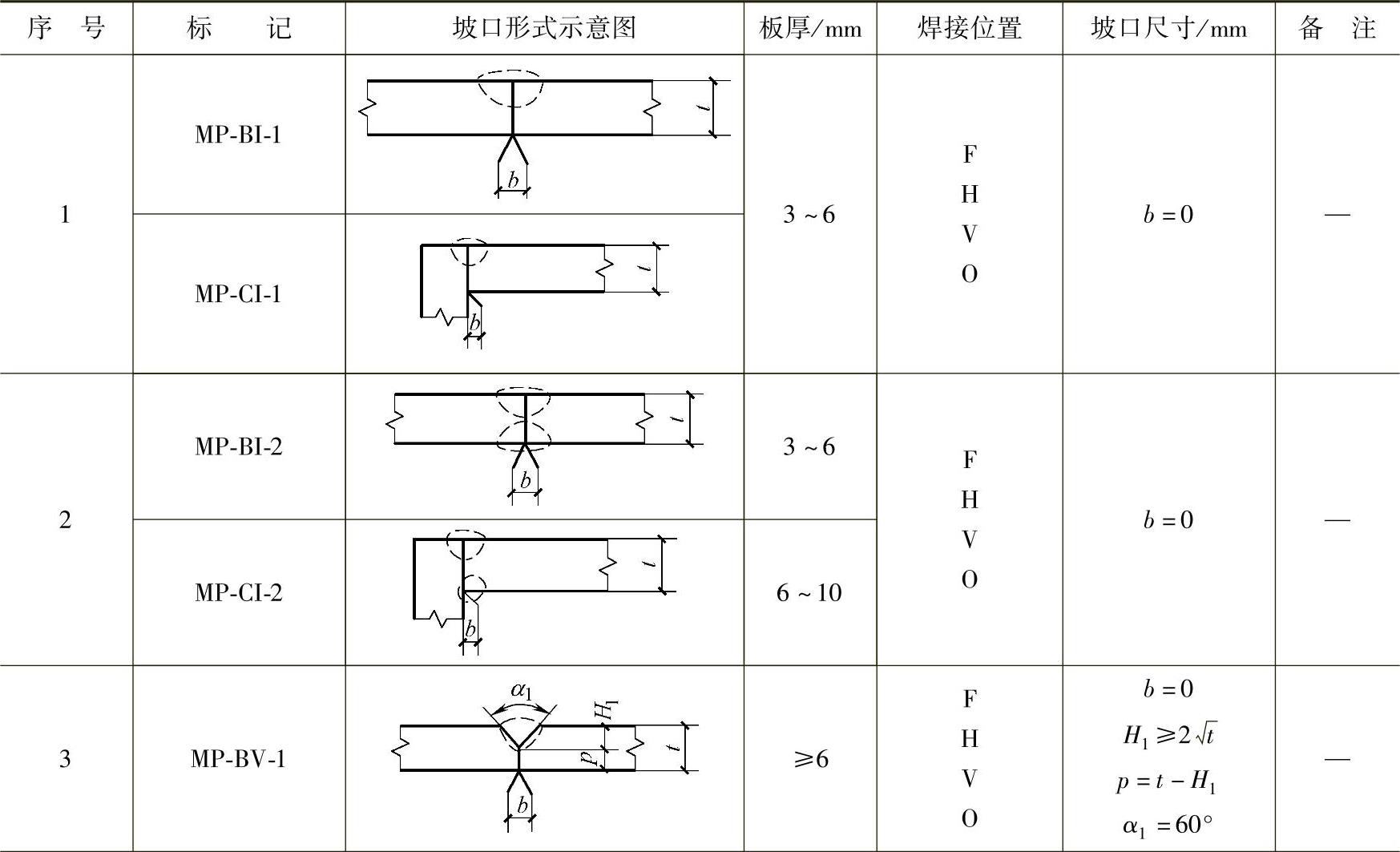

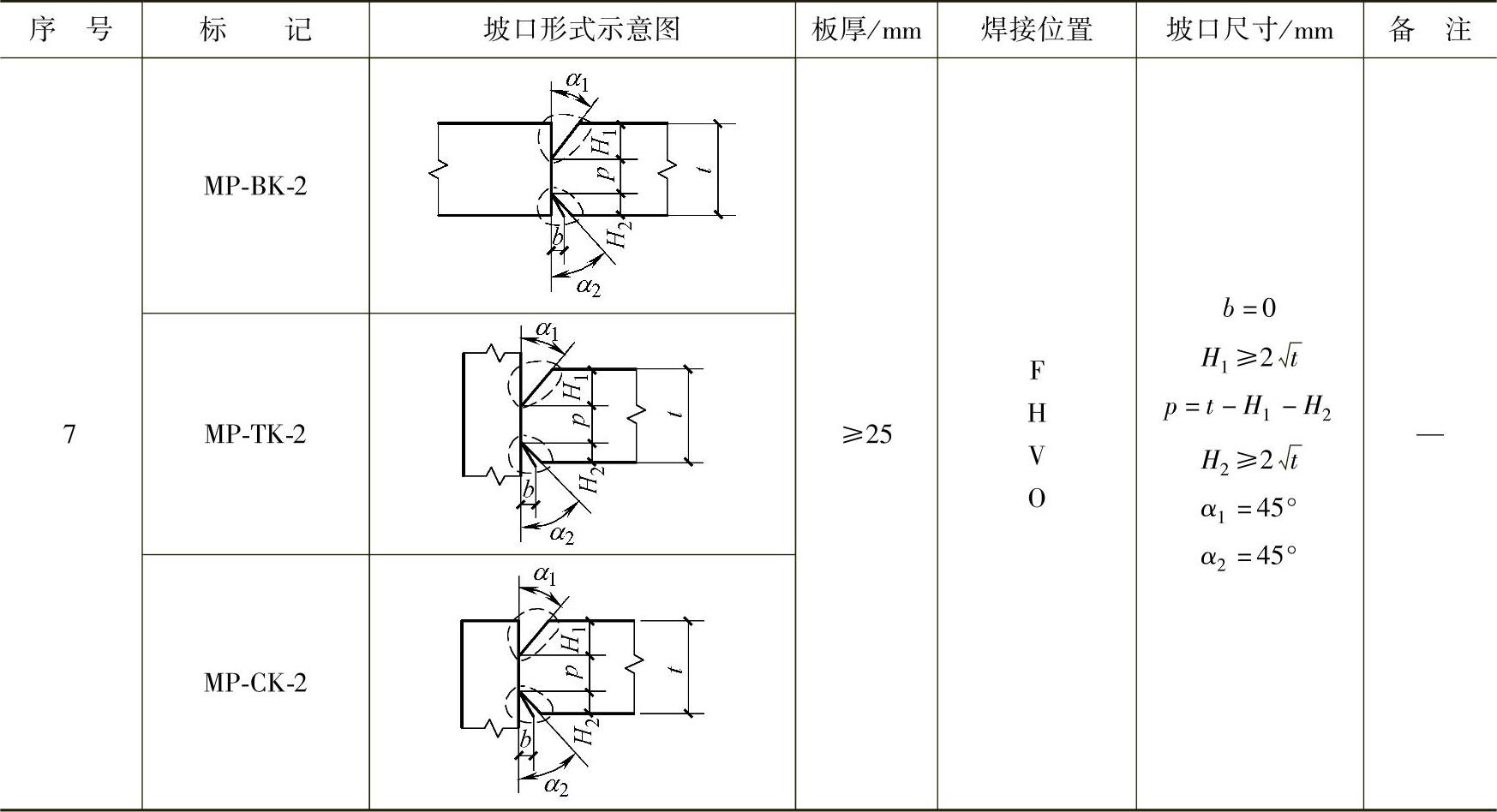

表3-7 焊条电弧焊部分焊透坡口形式和尺寸

（续）

（续）

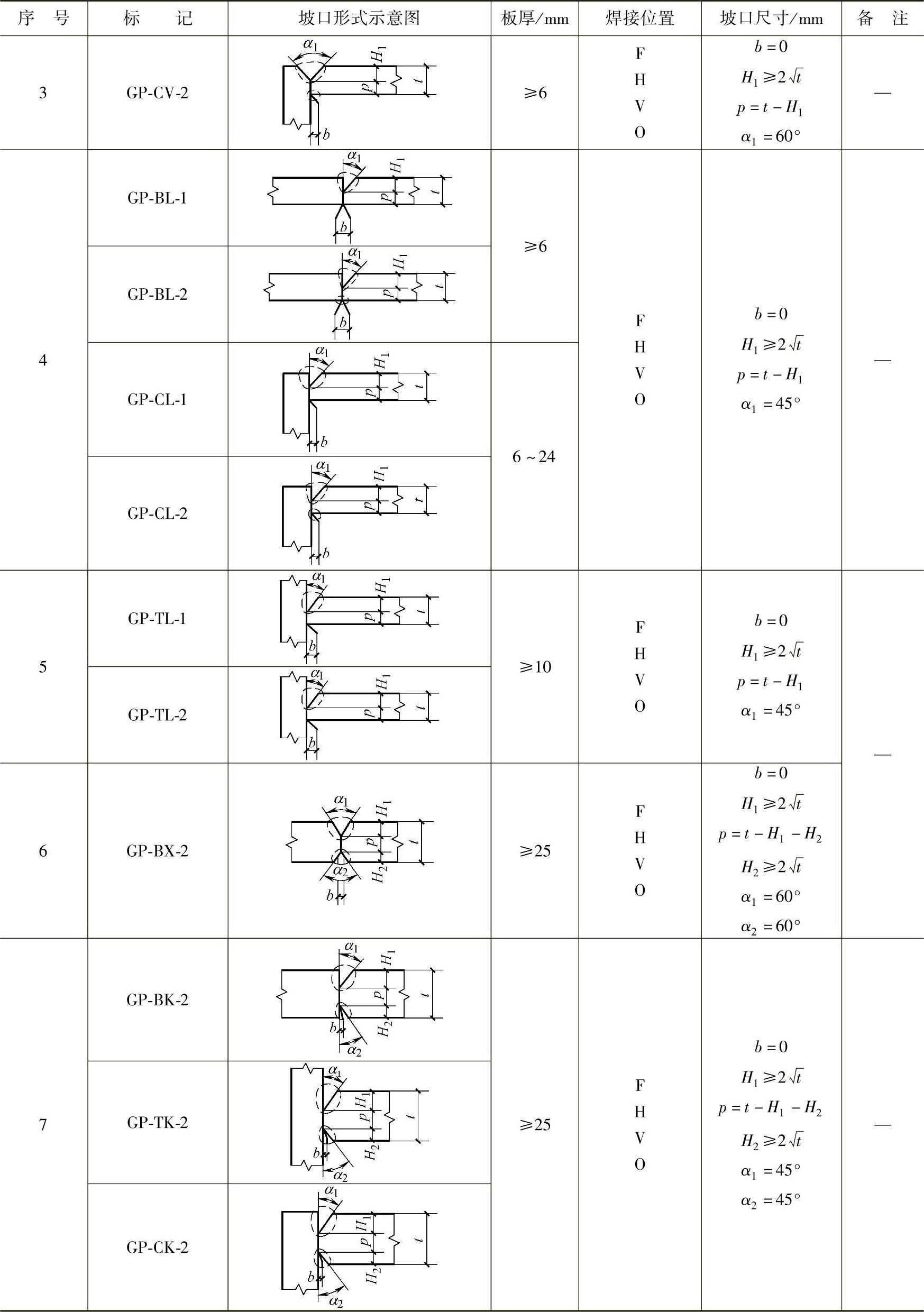

（5）气体保护焊、自保护焊部分焊透坡口形式和尺寸宜符合表3-8的要求。

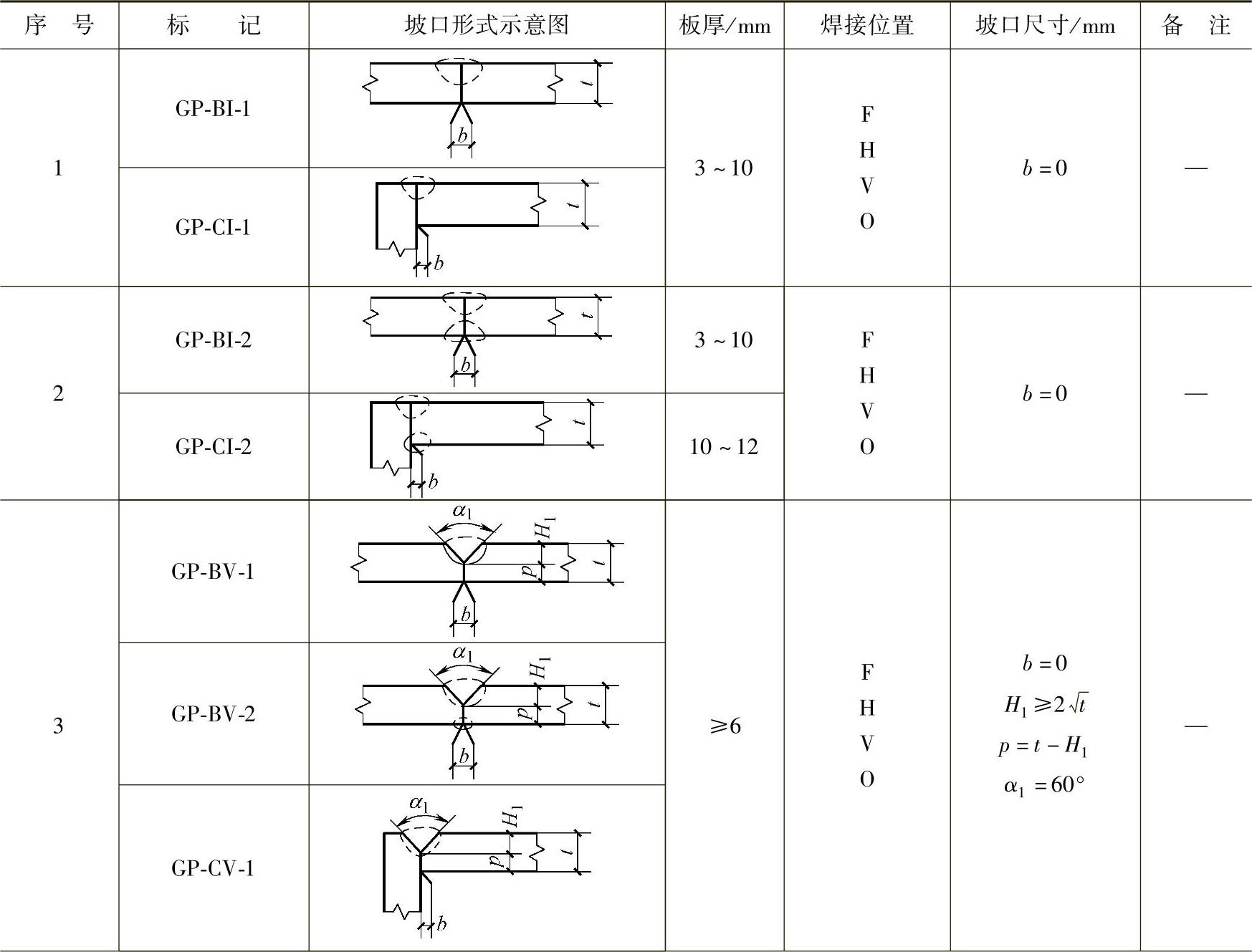

表3-8 气体保护焊、自保护焊部分焊透坡口形式和尺寸

（续）

（6）埋弧焊部分焊透坡口形式和尺寸宜符合表3-9的要求。

表3-9 埋弧焊部分焊透坡口形式和尺寸

（续）
