防腐涂料一般由不挥发组分和挥发组分(稀释剂)两部分组成。防腐涂料刷在钢材表面后,挥发组分逐渐挥发逸出,留下不挥发组分干结成膜。具有良好的绝缘性、能阻止铁离子的运动,所以不易产生腐蚀电流,从而起到保护钢材的作用。
常用的防腐涂料主要有以下两大类:
(1)常规防腐涂料
常规防腐涂料主要有底漆、中间漆、面漆、稀释剂和固化剂等。
(2)重防腐涂料
重防腐涂料主要有油性酚醛涂料、醇酸涂料、高氯化聚乙烯涂料、氯化橡胶涂料、氯磺化聚乙烯涂料、环氧树脂涂料、聚氨酯涂料、无机富锌涂料、有机硅涂料、过氯乙烯涂料等。
2.防腐涂料的选用技巧
钢结构防腐涂料的种类较多,其性能也各不相同,各种涂料的主要性能参见表2-22。

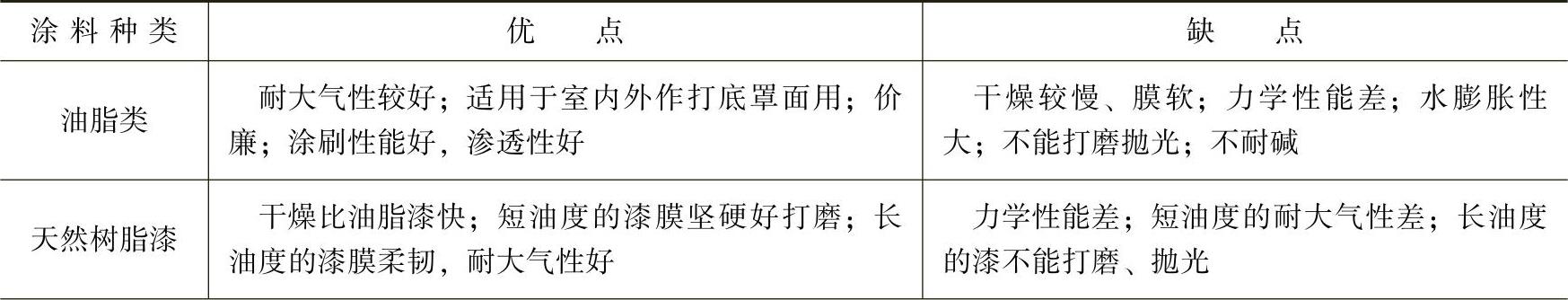

表2-22 各种涂料性能比较

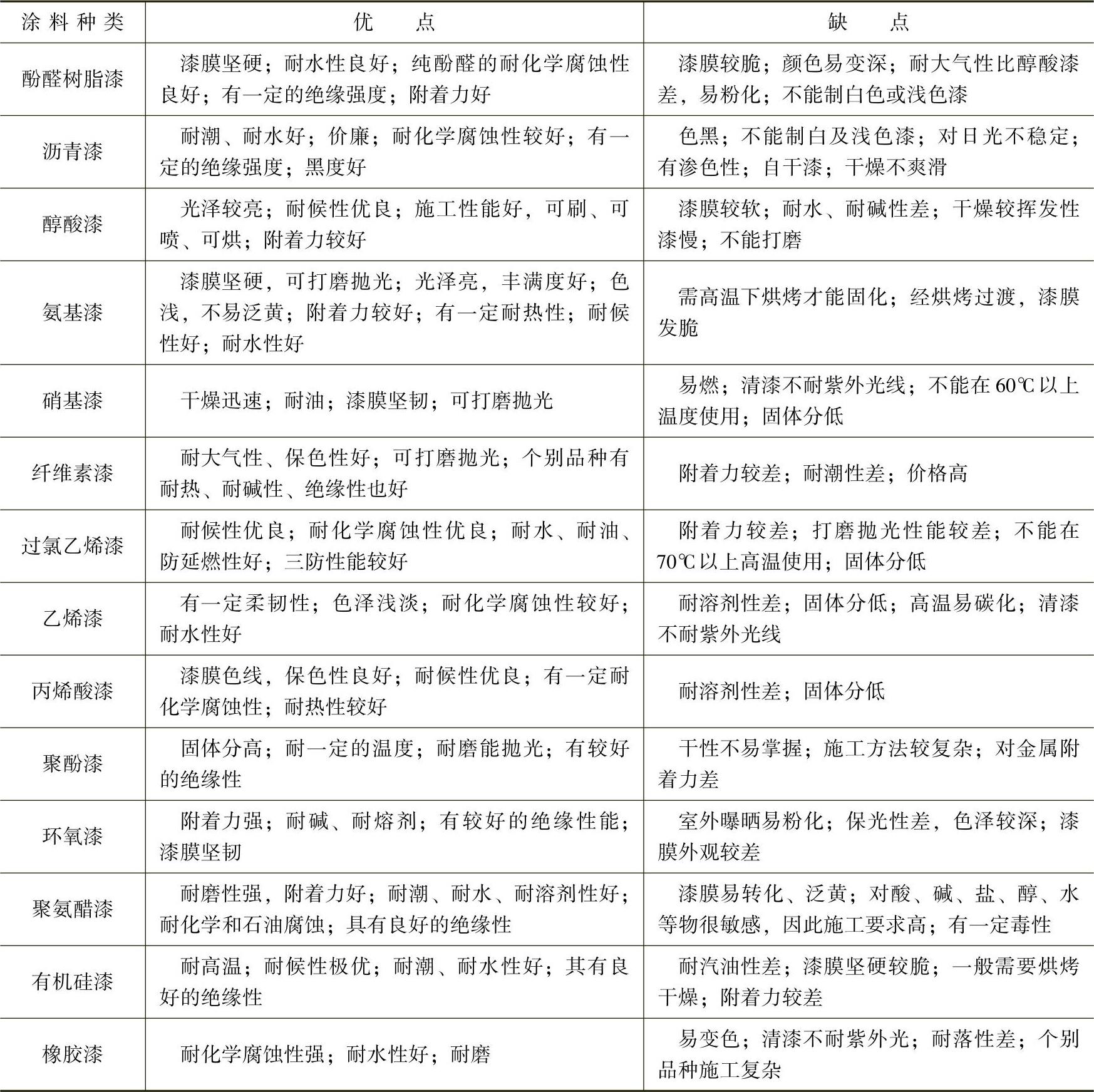

(续)
由于对涂料品种的选择是直接决定涂装工程质量好坏的因素之一,因此,选用时除参考表2-22的规定外,还应充分考虑以下各方面的因素:
(1)使用场合和环境是否有化学腐蚀作用的气体,是否为潮湿环境。
(2)是打底用,还是罩面用。
(3)选择涂料时应考虑在施工过程中涂料的稳定性、毒性及所需的温度条件。
(4)按工程质量要求、技术条件、耐久性、经济效果、非临时性工程等因素,来选择适当的涂料品种。不应将优质品种降格使用,也不应勉强使用达不到性能指标的品种。
