1.钢屋架结构图识读

（1）钢屋架的构造

普通钢屋架由角钢和节点板焊接而成。这种结构受力性能好、构造简单、施工方便，因此应用广泛。

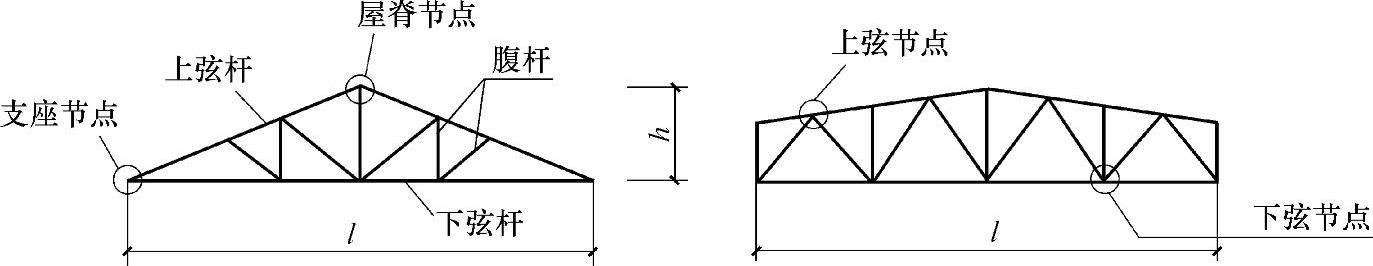

屋架外形与屋面材料、房屋的使用要求有关，常用的有三角形和梯形，如图1-66所示。屋架上部的斜杆件称为上弦杆，下面水平的杆件称为下弦杆，中间的杆件称为腹杆，其中腹杆又有竖杆和斜杆之分。各杆件交接的部分称为节点，如上弦节点、下弦节点、屋脊节点和支座节点。

图1-66 钢屋架构造示意图

（2）钢屋架结构图组成

钢屋架结构图是表明钢屋架的形式、大小、型钢规格、杆件组合和连接情况的图样，主要包括屋架简图、屋架详图及各种零件的详图。

1）屋架简图是用较小比例画出杆件轴线的单线图，用来表示屋架的形式、跨度、高度以及各杆件的几何轴线长度，是制作时放样的依据。习惯上放在图纸的左上角或右上角。比例常用1∶100或1∶200。

2）屋架详图是施工的依据，主要表示各杆件的规格、长度、数量、杆件的组合、连接方式、节点构造以及各部分的详细尺寸等。

由于屋架一般均为对称结构，因此可采用对称画法。为了表明对称线上屋脊节点和下弦中间节点的连接和拼接情况，一般需要画多于半个屋架的立面图。

（3）钢屋架结构图识读

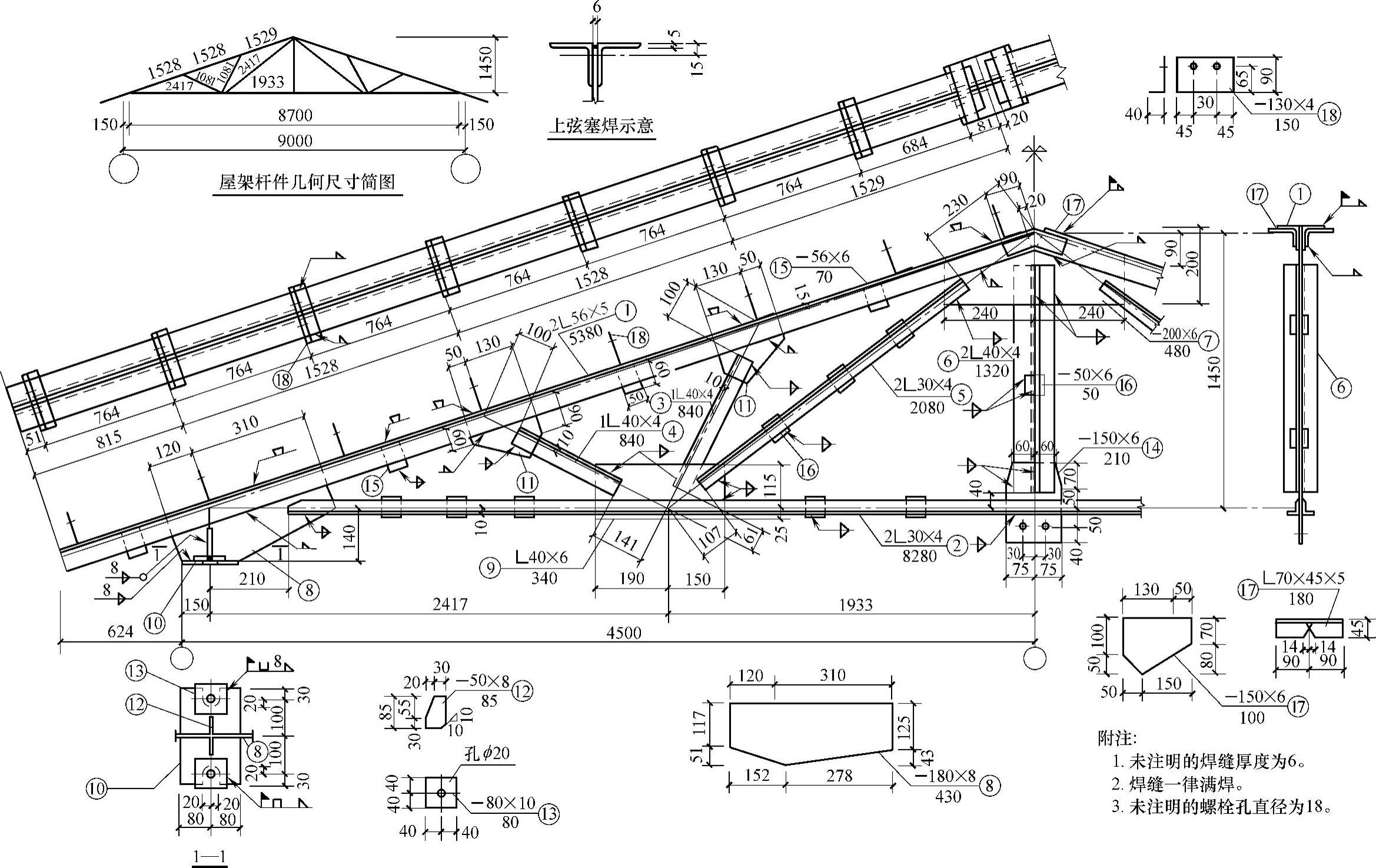

如图1-67所示为某厂房钢屋架结构图。

1）钢屋架结构图识读步骤

①弄清各杆件的组成情况。由立面图及上弦杆①的斜视图可看出，上弦杆是由两根等边角钢（56×5）背靠背（）组成。根据屋脊节点图可看出，节点板厚度为6mm。上弦杆缀板⒂厚度也为6mm，间隔一定距离设置。在上弦杆上为了安放檩条，设置了檩条托⒅。具体尺寸由右上角的详图标明。本图中檩条托是由钢板弯折而成，而有些屋架的檩条托则由短角钢构成。檩条托⒅通过角焊缝焊接在上弦杆上。由斜视图可知，檩条托⑩间隔764mm或68mm设置一个。由檩条托⒅的详图可知，该檩条托与檩条通过两个ϕ13的螺栓连接，图中把螺栓孔涂黑。

从立面图和侧面图可知下弦杆②由两根背靠背（）的角钢（30×4）组成，中间由缀板相连。

图1-67 屋架结构图

由立面图和侧面图可知竖杆⑥是由两根相错（）的角钢（40×4）组成，一根在节点板之前，一根在节点板之后。它们之间夹有三块缀板。

斜杆⑤也是由两根角钢组成，而斜杆③、④则是由一根角钢构成。斜杆③在节点板⑨之后，斜杆④在节点板⑨之前。

②看清各节点处的构造。支座节点是上下弦杆件的交汇点，又与支座底板相连，构造较复杂。由立面图、1-1剖面图可知节点板⑧夹在上、下弦角钢之间，用角焊缝和塞焊连接上弦杆。底板⑩是水平放置的一块矩形钢板，它与直立的节点板⑧焊在一起。为了加强刚度，在节点板与底板之间焊了两块加劲板⑿。底板⑩上有两个缺口，以便使墙内预埋螺栓穿过，然后把两块垫板套在螺栓上再拧以螺母。垫板是在安装后与底板⑩焊接的，所以采用了现场焊接符号表示。

屋脊节点处除了节点板⑦外，还有前后两块拼接角钢⒄。目的是为了加强左、右两上弦杆的连接。由节点⒄详图可知，拼接角钢是由不等边角钢（70×45×5）在中部裁切掉V形后弯折而成的，并与上弦杆件焊接在一起。

③标注焊缝情况。焊缝代号按规定画出，由于许多焊缝高度相同，不必一一注写，在附注中作总说明即可。

2）钢屋架结构图识读注意事项

在识读图1-67屋架结构图时，需要注意以下问题：

①比例。由于钢屋架杆件较长而杆件的断面尺寸较小，故常采用两种比例。用较小的比例（如1∶20）绘制屋架轴线，而用较大比例（如1∶10）绘制杆件的断面、节点和零件。这是钢结构图的一种特殊表达方法，既能节省图纸又能把细部表达清楚。

②图示内容。钢屋架详图以立面图为主，围绕立面图分别画出屋架端部侧面的局部视图、屋架跨中侧面的局部视图、屋架上弦的斜视图、下弦平面图以及必要的剖面图等。此外，还要画出屋架投影图中未能充分表明的一些零件详图，如节点板、支撑连接板、加劲肋板、垫板等。

③尺寸。屋架的杆件一般由两个相同的角钢组成，在节点处与节点板焊接，两角钢之间焊有小钢板，称为缀板。因此在屋架详图中需要表明它们的大小，也需要注明它们的相对位置。各杆件和零件按一定顺序进行编号，大小尺寸用引出线及线上的符号、数字表示。如图1-67中，上弦杆①的引出线端部画一圆圈，内为杆件的编号，引出线上注写256×5，横线下写有5380。表示该杆件的编号为1，由两根规格为56×5的等边角钢组成，每根长为5380mm。节点板也用相同的方法表示出大小时，则为备料尺寸。形状不规则的节点的具体尺寸由此备料尺寸裁切而来。如图1-67中屋脊处的节点板⑦，表明该节点板由厚度为6mm的200×480的钢板切割而成，具体切割尺寸在图中需详细注明。而有的节点板则另画详图表明尺寸，如图中节点板⑧。
