1.钢结构施工图的组成

在建筑钢结构中，钢结构施工图一般可分为钢结构设计图和钢结构施工详图两种。钢结构设计图是由设计单位编制完成的；而钢结构施工详图是以前者为依据，一般由钢结构制造厂或施工单位深化编制完成，并直接作为加工与安装的依据。

（1）钢结构设计图

钢结构设计图应根据钢结构施工工艺、建筑要求进行初步设计，然后制定施工设计方案，并进行计算，根据计算结果编制而成。其目的、深度及内容均应为钢结构施工详图的编制提供依据。

结构设计图一般较简明，使用的图纸量也比较少，其内容一般包括设计总说明、布置图、构件图、节点图及钢材订货表等。

（2）钢结构施工详图

钢结构施工详图是直接供制造、加工及安装使用的施工用图，是直接根据结构设计图编制的工厂施工及安装详图，有时也含有少量连接、构造等计算。它只对深化设计负责，一般多由钢结构制造厂或施工单位进行编制。

施工详图通常较为详细，使用的图纸量也比较多，其内容主要包括构件安装布置图及构件详图等。

钢结构设计图与施工详图的区别见表1-8。

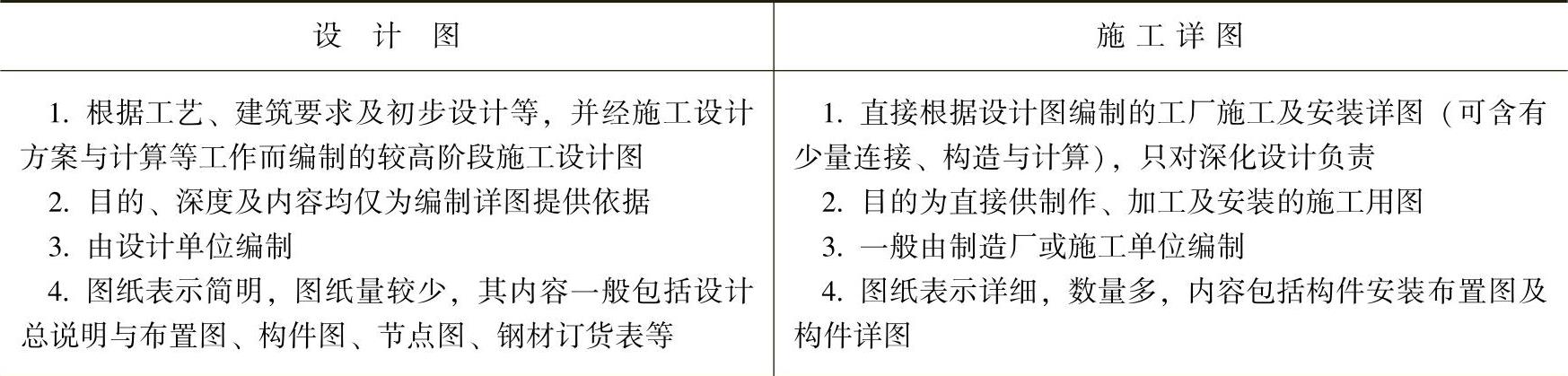

表1-8 钢结构设计图与施工详图区别

2.钢结构施工图的内容

（1）钢结构设计图的内容

钢结构设计图的内容一般包括图纸目录、设计总说明、柱脚锚栓布置图、纵横立面图、构件布置图、节点详图、构件图、钢材及高强度螺栓估算表等。

1）设计总说明。设计总说明中含有设计依据、设计荷载资料、设计简介、材料的选用、制作安装要求、需要作实验的特殊说明等内容。

2）柱脚锚栓布置图。首先按照一定比例绘制出柱网平面布置图，然后在该图上标注出各个钢柱柱脚锚栓的位置，即相对于纵横轴线的位置尺寸，并在基础剖面图上标出锚栓空间位置标高，标明锚栓规格数量及埋置深度。

3）纵、横、立面图。当房屋钢结构比较高大或平面布置比较复杂、柱网不太规则，或立面高低错落时，为表达清楚整个结构体系的全貌，宜绘制纵、横、立面图，主要表达结构的外形轮廓、相关尺寸和标高、纵横轴线编号及跨度尺寸和高度尺寸，剖面宜选择具有代表性的或需要特殊表示清楚的地方。

4）结构布置图。结构布置图主要表达各个构件在平面中所处的位置并对各种构件选用的截面进行编号。屋盖平面布置图中包括屋架布置图（或刚架布置图）、屋盖檩条布置图和屋盖支撑布置图。屋盖檩条布置图主要表明檩条间距和编号，以及檩条之间设置的直拉条、斜拉条布置和编号。屋盖支撑布置图主要表示屋盖水平支撑、纵向刚性支撑、屋面梁的支撑等的布置及编号。

柱子平面布置图主要表示钢柱（或门式刚架）和山墙柱的布置及编号，其纵剖面表示柱间支撑及墙梁布置与编号，包括墙梁的直拉条和斜拉条布置与编号、柱隔撑布置与编号，横剖面重点表示山墙柱间支撑、墙梁及拉条面布置与编号。

吊车梁平面布置表示吊车梁、车挡及其支撑布置与编号。

除主要构件外，楼梯结构系统构件上开洞、局部加强、围护结构等可根据不同内容分别编制专门的布置图及相关节点图，与主要平、立面布置图配合使用。

布置图应注明柱网的定位轴线编号、跨度和柱距，在剖面图中主要构件在有特殊连接或特殊变化处（如柱子上的牛腿或支托处、安装接头、柱梁接头或柱子变截面处）应标注标高。

对构件编号时，首先必须按《建筑结构制图标准》（GB/T 50105—2010）的规定使用常用构件代号作为构件编号。在实际工程中，可能会有在一个项目里同样名称而不同材料的构件，为便于区分，可在构件代号前加注材料代号，但要在图纸中加以说明。一些特殊构件代号中未作出规定，可参照规定的编制方法用汉语拼音字头编代号，在代号后面可用阿拉伯数字按构件主次顺序进行编号。一般来说只在构件的主要投影面上标注一次。不要重复编写，以防出错。一个构件如截面和外形相同，长度虽不同，可以编为同一个号。如果组合梁截面相同而外形不同，则应分别编号。

每张构件布置图均应列出构件表，见表1-9。

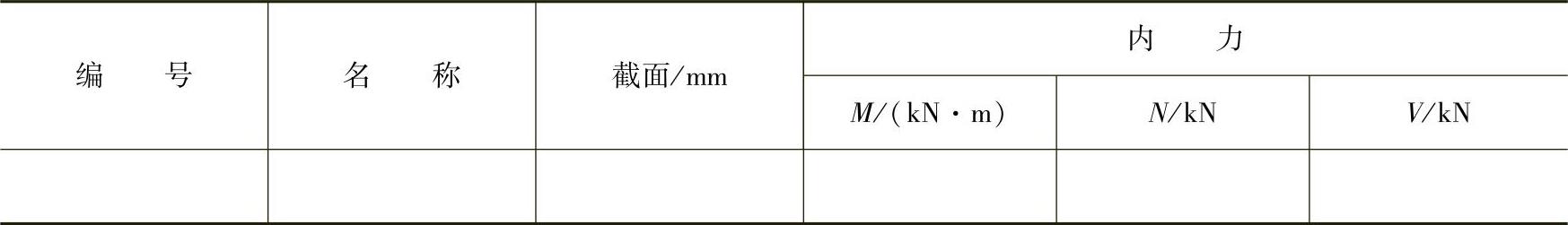

表1-9 构件表

5）节点详图。节点详图在设计阶段应表示清楚各构件间的相互连接关系及其构造特点，节点上应标明在整个结构物上的相关位置，即应标出轴线编号、相关尺寸、主要控制标高、构件编号或截面规格、节点板厚度及加劲肋做法。构件与节点板采用焊接连接时，应标明焊脚尺寸及焊缝符号。构件采用螺栓连接时，应标明螺栓类型、直径、数量。设计阶段的节点详图具体构造做法必须交代清楚。

节点选择部位主要是相同构件的拼接处、不同构件的拼接处、不同结构材料连接处，以及需要特殊交代的部位。节点图的圈定范围应根据设计者要表达的设计意图来确定，如屋脊与山墙部分、纵横墙及柱与山墙部位等。

6）构件图。格构式构件、平面桁架和立体桁架及截面较为复杂的组合构件等需要绘制构件图，门式刚架由于采用变截面，故也要绘制构件图，以便通过构件图表达构件外形、几何尺寸及构件中的杆件（或板件）的截面尺寸，以方便绘制施工详图。

（2）钢结构施工详图的内容

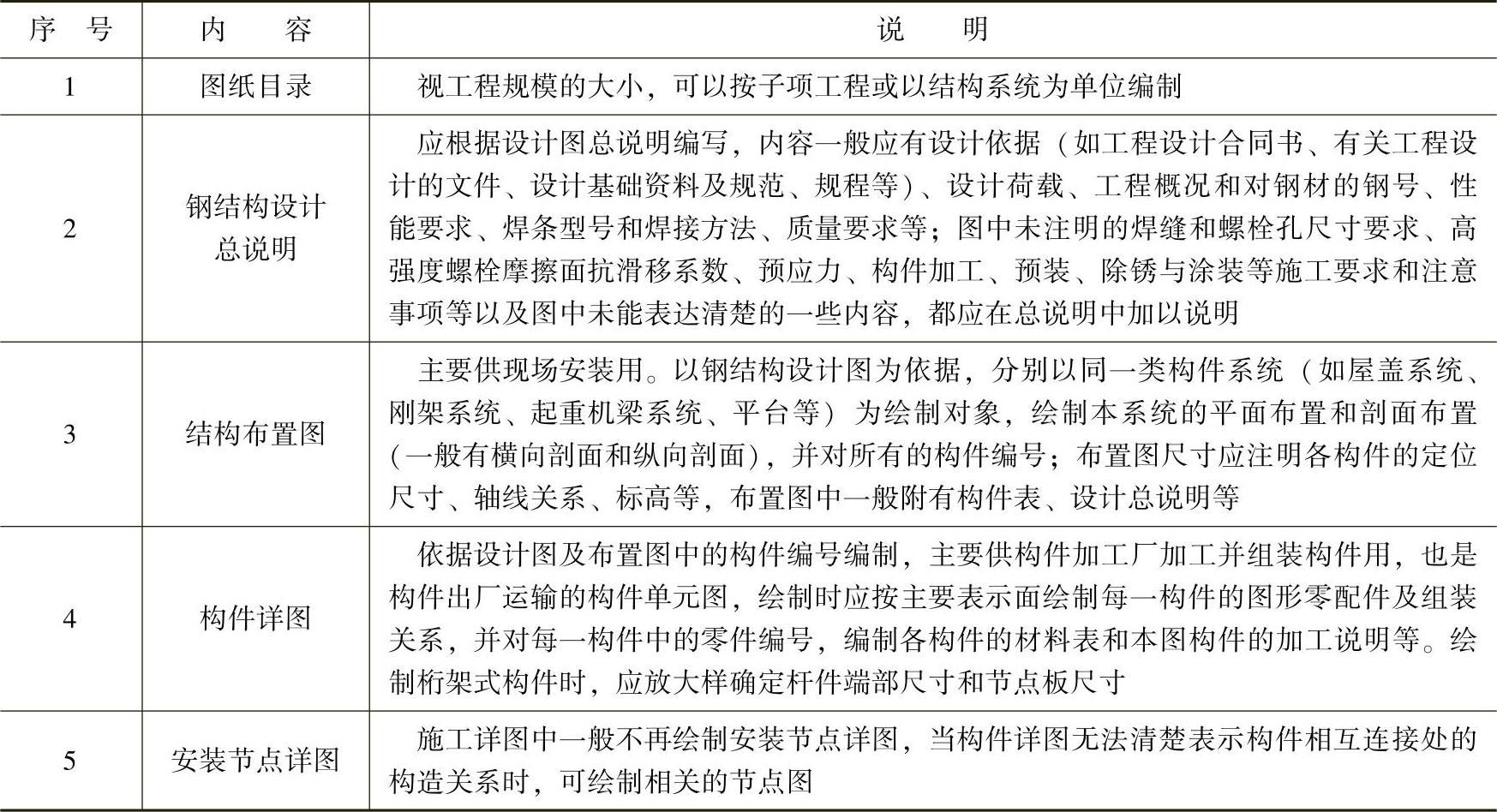

施工详图内容包括设计与绘制两部分。

1）施工详图的设计内容，设计图在深度上，一般只绘出构件布置、构件截面与内力及主要节点构造，所以在详图设计中需补充进行部分构造设计与连接计算具体内容，见表1-10。

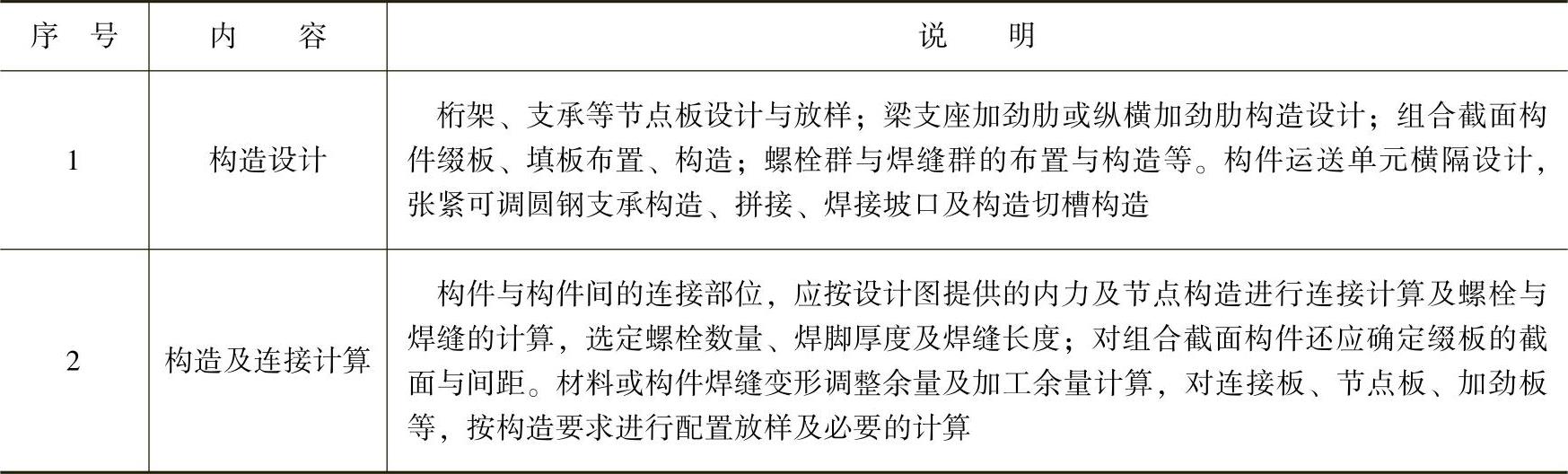

表1-10 施工详图设计内容
