为了能够清楚地表示不同的工程对象，以满足工程建设的需要，工程中常用的投影图有透视投影图、轴测投影图、正投影图以及标高投影图四种。

1.透视投影图

透视投影图（简称透视图）是指运用中心投影的原理绘制的具有逼真立体感的单面投影。透视投影图具有真实、直观、有空间感且符合人们视觉习惯的特点，但其绘制比较复杂，形体的尺寸也不能在投影图中度量和标注，因此，不能作为施工的依据，如图1-56所示。

2.轴测投影图

轴测投影图是运用平行投影的原理在一个投影图上做出的具有较强立体感的单面投影图，如图1-57所示。轴测投影图的特点是作图比透视图简单，相互平行的直线可平行画出，然而，其立体感稍差，因此，通常作为辅助图样。

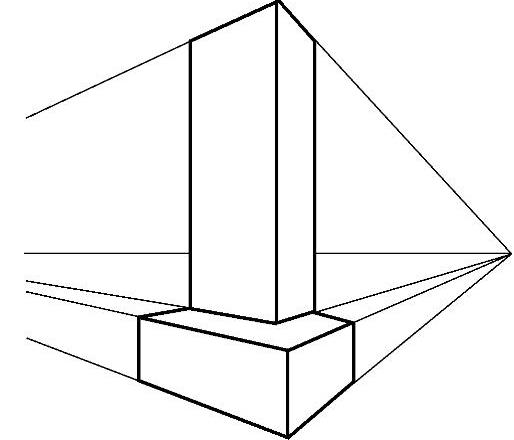

图1-56 透视投影图

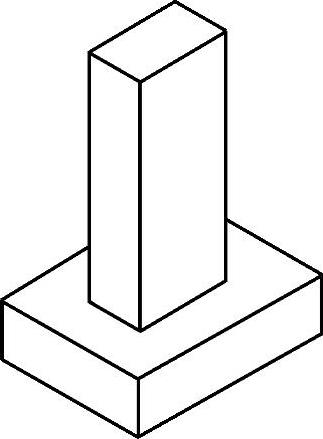

图1-57 轴测投影图

3.正投影图

正投影图是指采用正投影法使形体在相互垂直的多个投影面上得到投影，然后按规则展开在一个平面上所得到的图，如图1-58所示。正投影图的特点是作图比透视投影图和轴测投影图简单，便于度量和标注尺寸，形体的平面平行于投影面时能够反映其真实形状，因此，在工程上应用最为广泛。然而，正投影图的缺点是无立体感，需要将多个正投影图结合起来进行分析想象，方能得出立体形象。

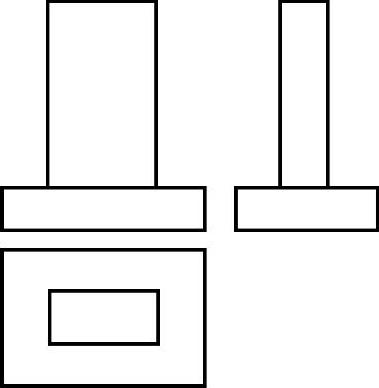

图1-58 形体的正投影图

4.标高投影图

标高投影是指标有高度数值的水平正投影。作图时，用一组上下等距的水平剖切平面来剖切地面，其交线反映在投影图上称为等高线；将不同高度的等高线自上而下投影在水平投影面上时，便可得到等高线图，称其为标高投影图，如图1-59所示。标高投影在建筑工程中通常用于表示地面的起伏变化、地形、地貌。

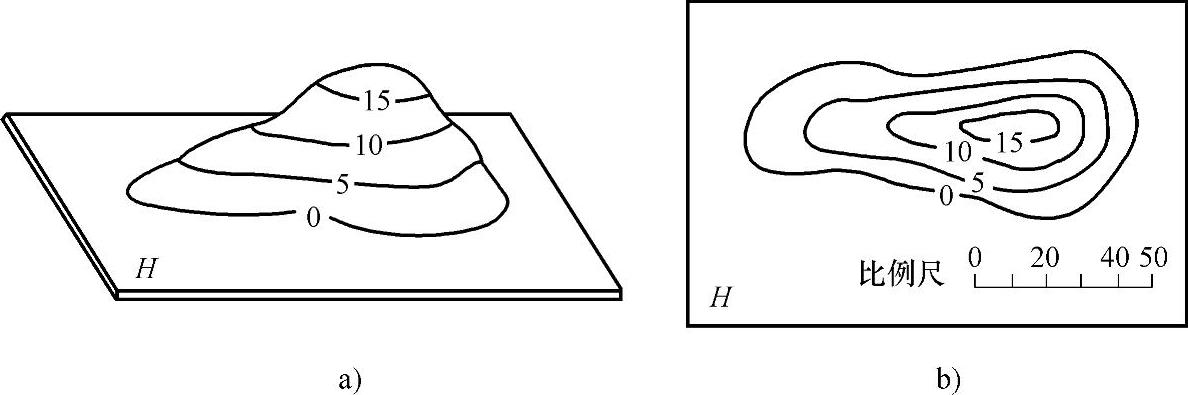

图1-59 标高投影图

a）立体状况 b）标高投影图
