1.常用构件代号

常用构件代号见表1-4。

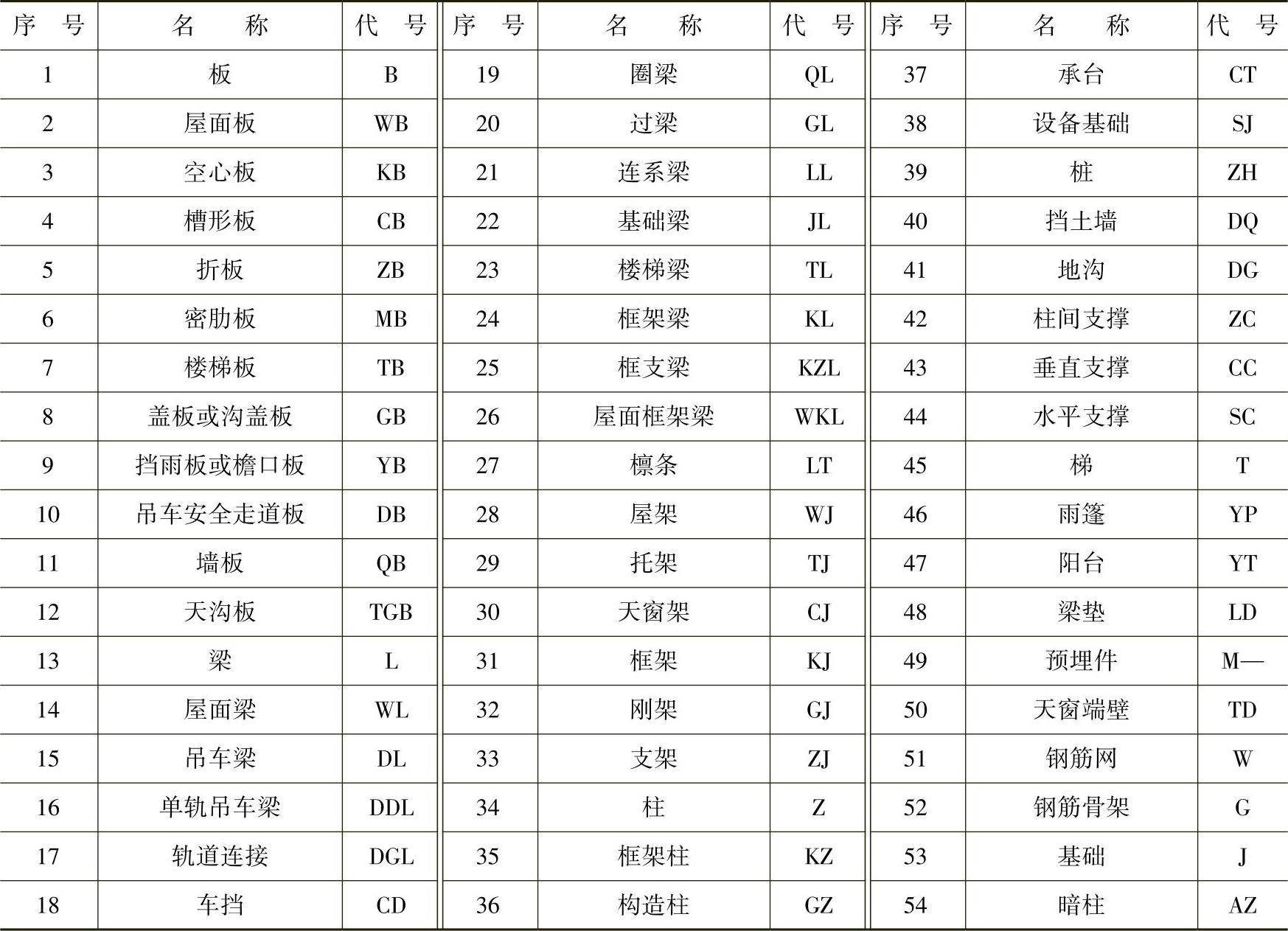

表1-4 常用构件代号

注：1.预制混凝土构件、现浇混凝土构件、钢构件和木构件，一般可以采用本表的构件代号。在绘图中，除混凝土构件可以不注明材料代号外，其他材料的构件可在构件代号前加注材料代号，并在图纸中加以说明。

2.预应力混凝土构件的代号，应在构件代号前加注“Y”，如Y-DL表示预应力混凝土吊车梁。

2.尺寸界线标注

（1）尺寸界线、尺寸线及尺寸起止符号

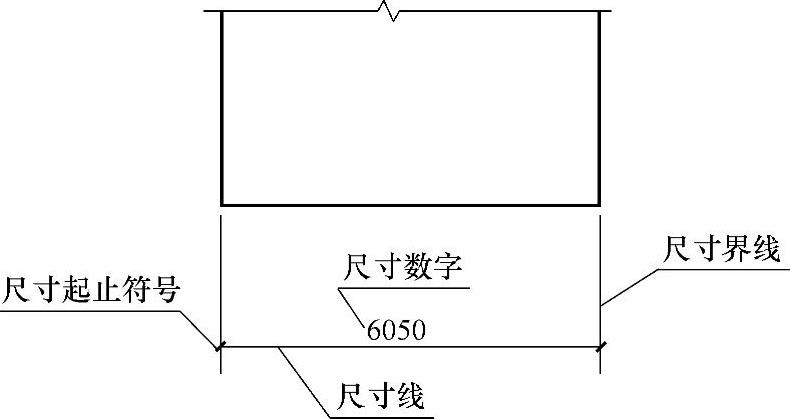

1）图样上的尺寸，应包括尺寸界线、尺寸线、尺寸起止符号和尺寸数字，如图1-22所示。

2）尺寸界线应用细实线绘制，应与被注长度垂直，其一端应离开图样轮廓线不应小于2mm，另一端宜超出尺寸线2～3mm。图样轮廓线可用作尺寸界线，如图1-23所示。

3）尺寸线应用细实线绘制，应与被注长度平行。图样本身的任何图线均不得用作尺寸线。

4）尺寸起止符号用中粗斜短线绘制，其倾斜方向应与尺寸界线成顺时针45°，长度宜为2～3mm。半径、直径、角度与弧长的尺寸起止符号，宜用箭头表示。

图1-22 尺寸的组成

图1-23 尺寸界线

（2）尺寸数字

1）图样上的尺寸，应以尺寸数字为准，不得从图上直接量取。图样上的尺寸单位，除标高及总平面以米为单位外，其他必须以毫米为单位。

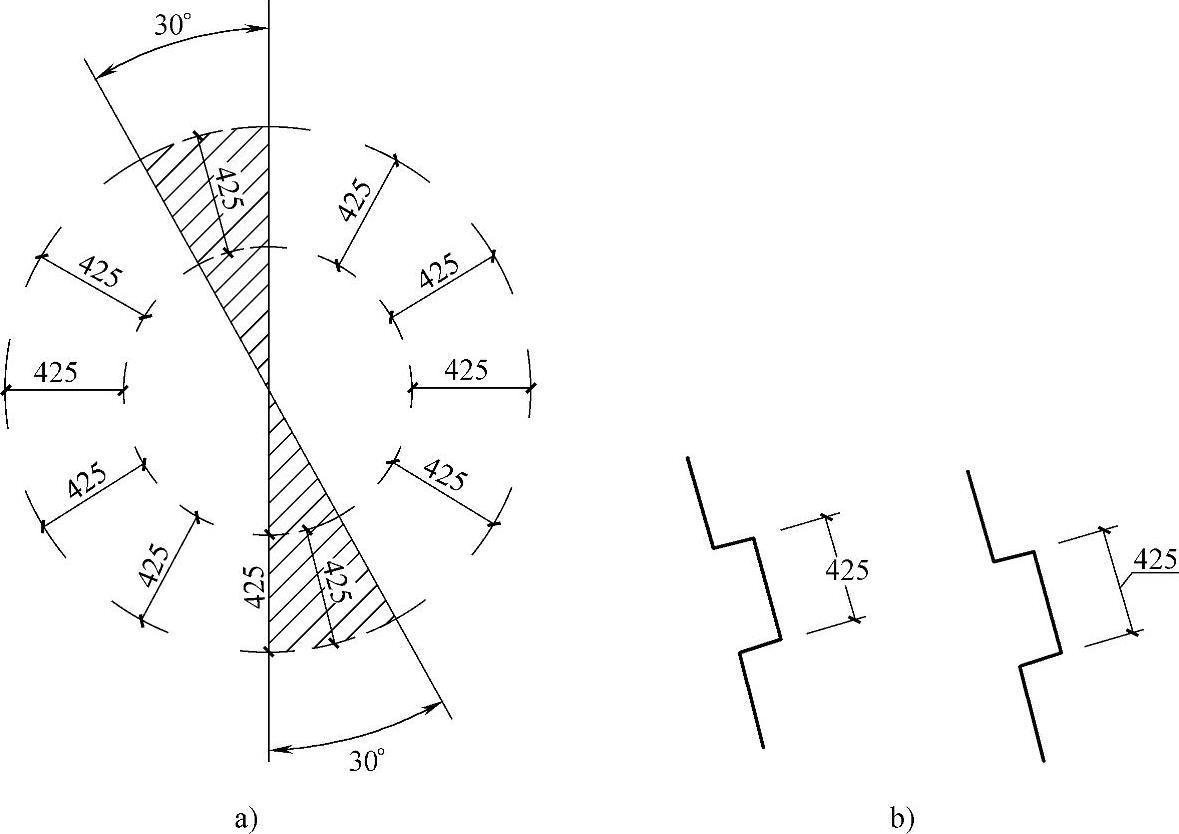

2）尺寸数字的方向，应如图1-24a所示的规定注写。若尺寸数字在30°斜线区内，宜如图1-24b所示的形式注写。

图1-24 尺寸数字的注写方向

a）一般注写方向 b）30°斜线区注写方向

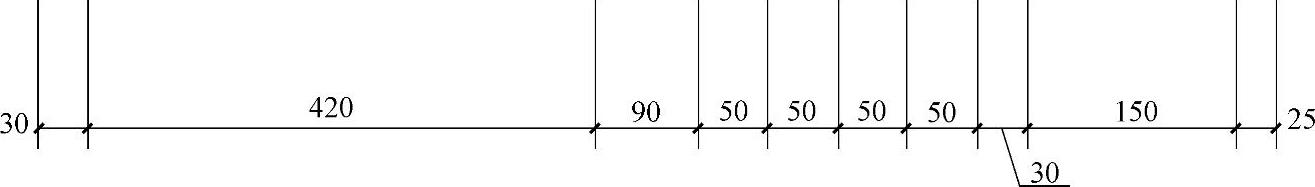

3）尺寸数字一般应依据其方向注写在靠近尺寸线的上方中部。如没有足够的注写位置，最外边的尺寸数字可注写在尺寸界线的外侧，中间相邻的尺寸数字可错开注写，如图1-25所示。

图1-25 尺寸数字的注写位置

（3）尺寸的排列与布置

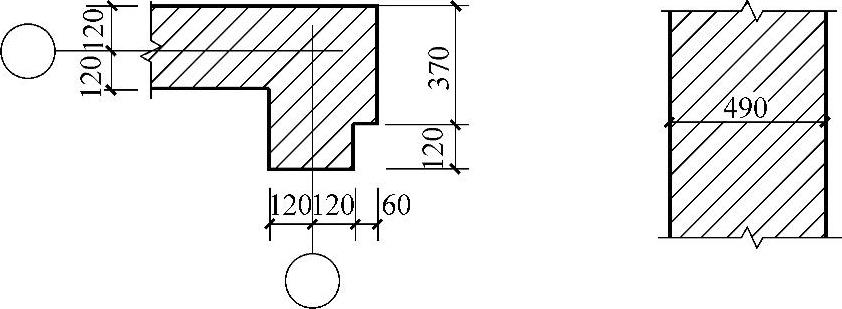

1）尺寸宜标注在图样轮廓以外，不宜与图线、文字及符号等相交，如图1-26所示。

2）互相平行的尺寸线，应从被注写的图样轮廓线由近向远整齐排列，较小尺寸应离轮廓线较近，较大尺寸应离轮廓线较远。

3）图样轮廓线以外的尺寸界线，距图样最外轮廓之间的距离不宜小于10mm。平行排列的尺寸线的间距宜为7～10mm，并应保持一致。

图1-26 尺寸数字的注写

4）总尺寸的尺寸界线应靠近所指部位，中间的分尺寸的尺寸界线可稍短，但其长度应相等。

桁架式结构的几何尺寸图可用单线图表示。杆件的轴线长度尺寸应标注在构件的上方，如图1-27所示。

图1-27 对称桁架几何尺寸标注方法

在杆件布置和受力均对称的桁架单线图中，若需要时可在桁架的左半部分标注杆件的几何轴线尺寸，右半部分标注杆件的内力值和反力值；非对称的桁架单线图，可在上方标注杆件的几何轴线尺寸，下方标注杆件的内力值和反力值。竖杆的几何轴线尺寸可标注在左侧，内力值标注在右侧。

（4）构件尺寸标注

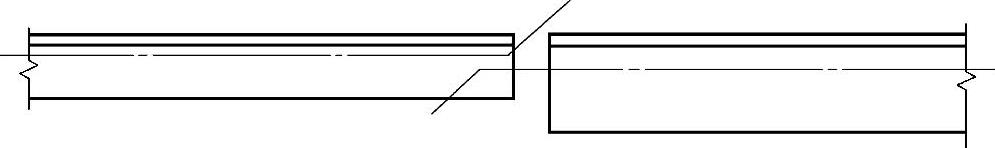

1）两构件的两条很近的重心线应按图1-28的规定在交汇处将其各自向外错开。

2）弯曲构件的尺寸应按图1-29的规定沿其弧度的曲线标注弧的轴线长度。

图1-28 两构件重心不重合的表示方法

图1-29 弯曲构件尺寸的标注方法

3）切割的板材应按图1-30的规定标注各线段的长度及位置。

图1-30 切割板材尺寸的标注方法

4）不等边角钢的构件应按图1-31的规定标注出角钢肢的尺寸。

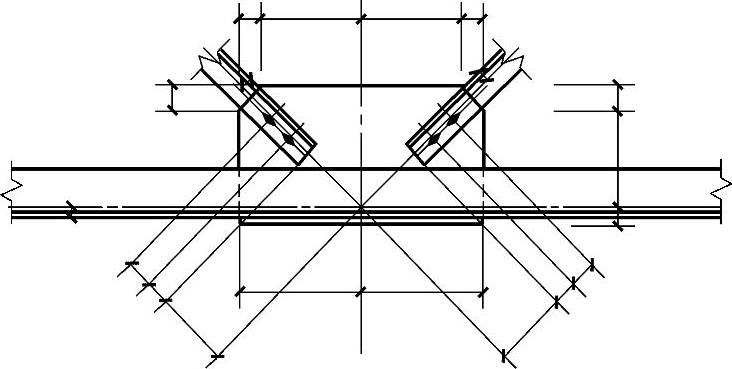

5）节点尺寸应按图1-32的规定，注明节点板的尺寸和各杆件螺栓孔中心或中心距，以及杆件端部至几何中心线交点的距离。

图1-31 节点尺寸及不等边角钢的标注方法

图1-32 节点尺寸的标注方法

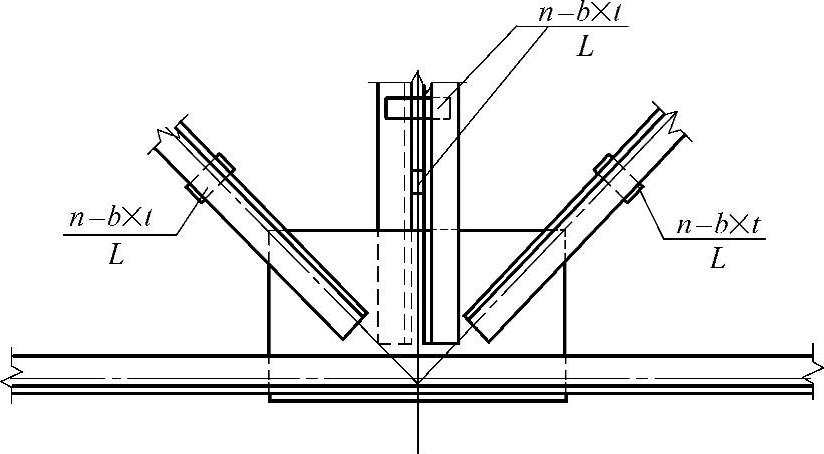

6）双型钢组合截面的构件应按图1-33的规定注明缀板的数量及尺寸。引出横线上方标注缀板的数量及缀板的宽度、厚度，引出横线下方标注缀板的长度尺寸。

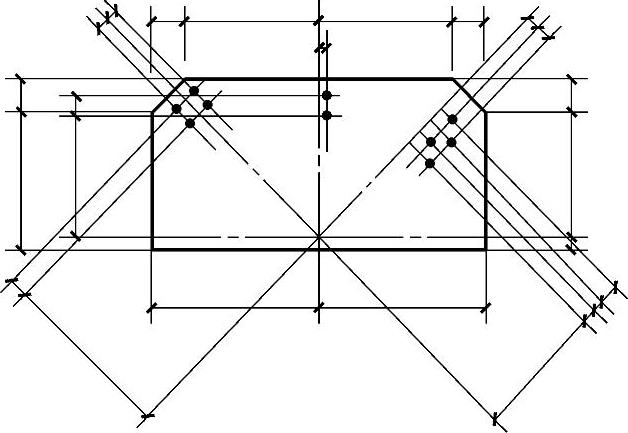

7）非焊接的节点板应按图1-34的规定注明节点板的尺寸和螺栓孔中心与几何中心线交点的距离。

图1-33 缀板的标注方法

图1-34 非焊接节点板尺寸的标注方法

3.常用型钢的标注方法

常用型钢的标注方法应符合表1-5中的规定。

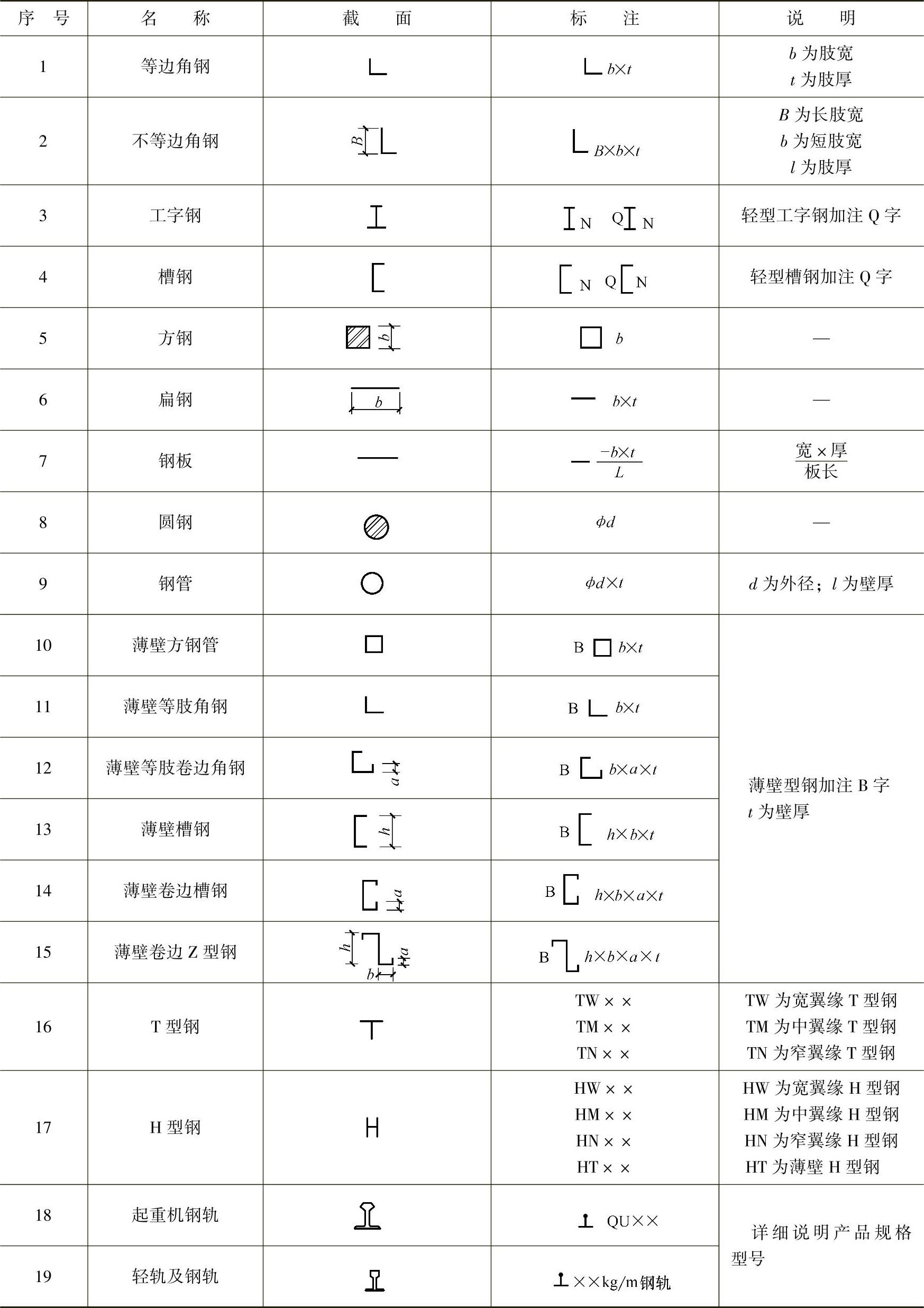

表1-5 常用型钢的标注方法

4.常用螺栓、铆钉的标注

螺栓、孔、电焊铆钉的表示方法应符合表1-6中的规定。

表1-6 螺栓、孔、电焊铆钉的表示方法

5.焊缝的标注

（1）常用焊缝表示方法

1）单面焊缝的标注方法应符合下列规定：

①当箭头指向焊缝所在的一面时，应将图形符号和尺寸标注在横线的上方，如图1-35a所示；当箭头指向焊缝所在另一面（相对应的那面）时，应按如图1-35b所示的规定执行，将图形符号和尺寸标注在横线的下方。

②表示环绕工作件周围的焊缝时，应按如图1-35c所示的规定执行，其围焊焊缝符号为圆圈，绘在引出线的转折处，并标注焊角尺寸K。

图1-35 单面焊缝的标注方法

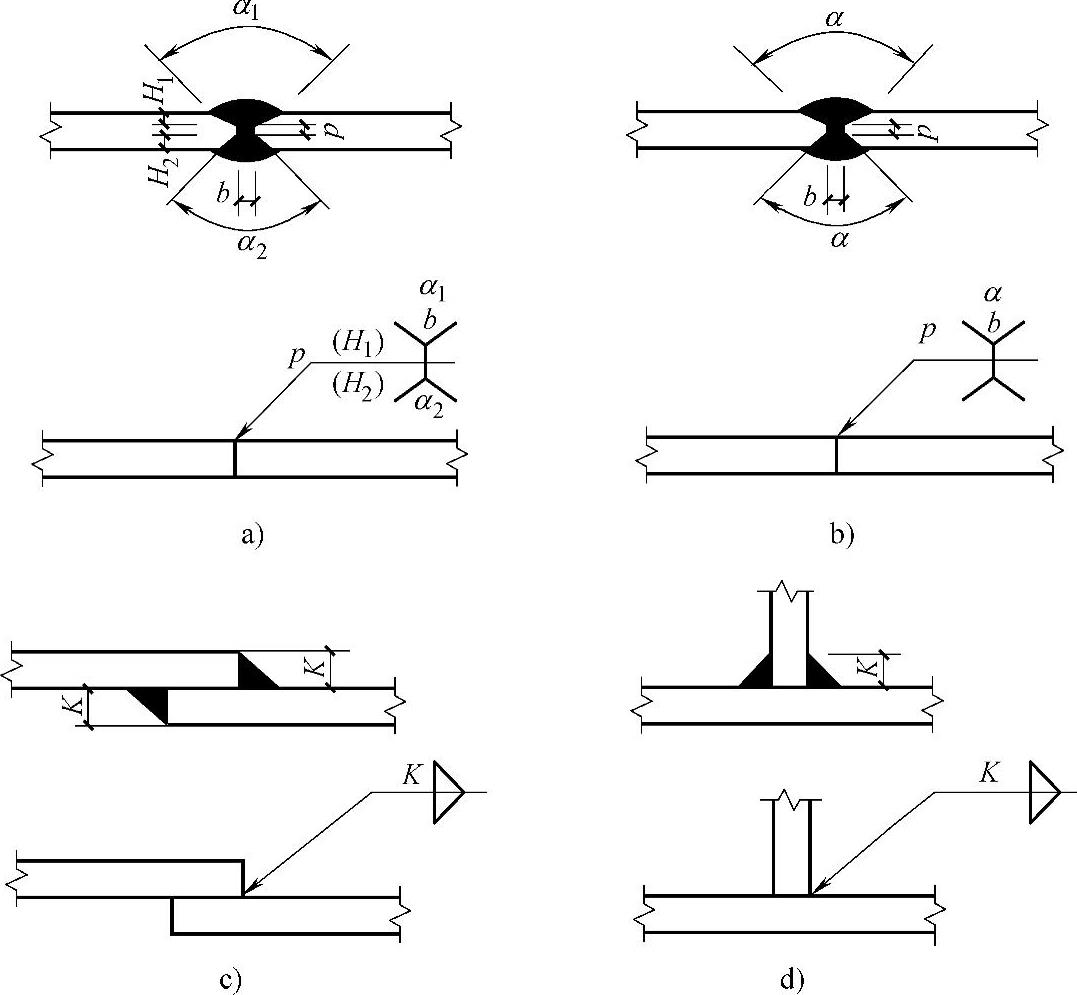

2）双面焊缝的标注应在横线的上、下部标注符号和尺寸。上方表示箭头一面的符号和尺寸。下方表示另一面的符号和尺寸，如图1-36a所示；当两面的焊缝尺寸相同时，只需在横线上方标注焊缝的符号和尺寸，如图1-36b、c、d所示。

图1-36 双面焊缝的标注方法

3）3个和3个以上的焊件相互焊接的焊缝不得作为双面焊缝标注。其焊缝符号和尺寸应分别标注，如图1-37所示。

图1-37 3个及以上焊件的焊缝标注方法

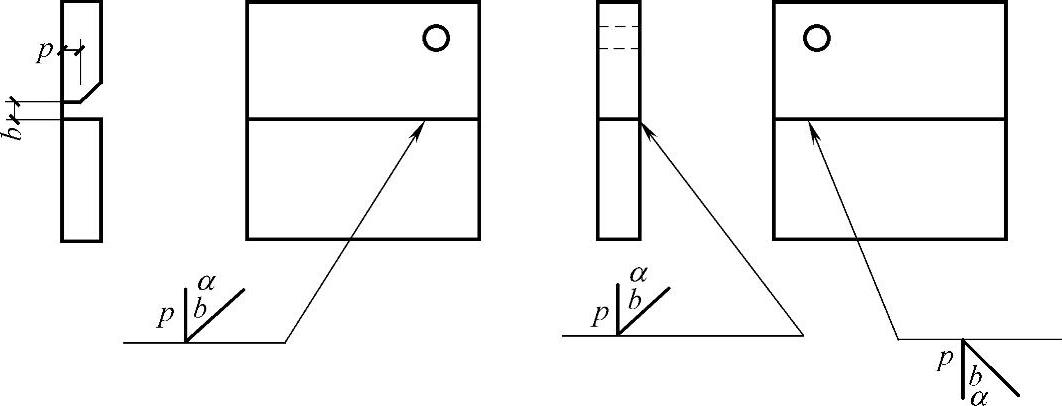

4）相互焊接的两个焊件中，当只有一个焊件带坡口时（如单面V形），引出线箭头必须指向带坡口的焊件，如图1-38所示。

图1-38 一个焊件带坡口的焊缝标注方法

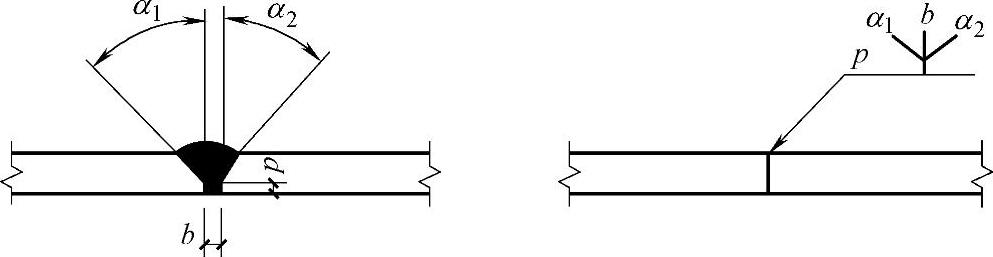

5）相互焊接的2个焊件，当为单面带双边不对称坡口焊缝时，应按如图1-39所示的规定，引出线箭头应指向较大坡口的焊件。

图1-39 不对称坡口焊缝的标注方法

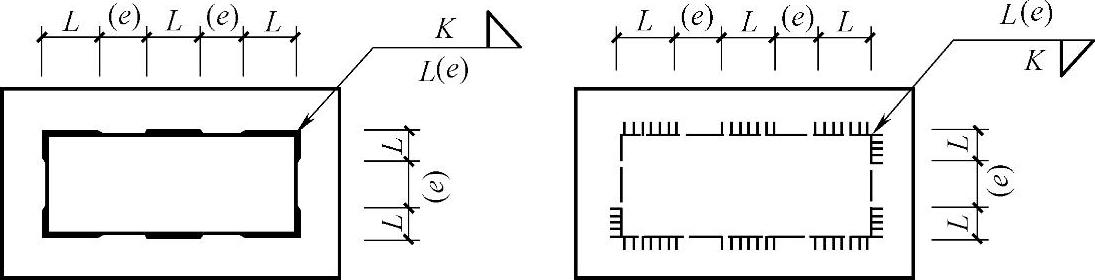

6）当焊缝分布不规则时，在标注焊缝符号的同时，可按如图1-40所示的规定，宜在焊缝处加中实线（表示可见焊缝）或加细栅线（表示不可见焊缝）。

图1-40 不规则焊缝的标注方法

7）相同焊缝符号应按下列方法表示：

①在同一图形上，当焊缝形式、断面尺寸和辅助要求均相同时，应按如图1-41a所示的规定，可只选择一处标注焊缝的符号和尺寸，并加注“相同焊缝符号”，相同焊缝符号为3/4圆弧，绘在引出线的转折处。

②在同一图形上，当有数种相同的焊缝时，宜按如图1-41b所示的规定，可将焊缝分类编号标注。在同一类焊缝中可选择一处标注焊缝符号和尺寸。分类编号采用大写的拉丁字母A、B、C。

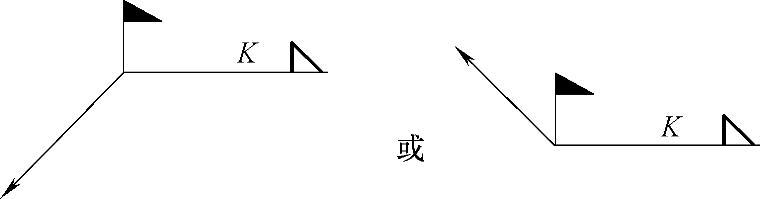

8）需要在施工现场进行焊接的焊件焊缝，应按如图1-42所示的规定标注“现场焊缝”符号。现场焊缝符号为涂黑的三角形旗号，绘在引出线的转折处。

图1-41 相同焊缝的标注方法

图1-42 现场焊缝的标注方法

9）当需要标注的焊缝能够用文字表述清楚时，也可采用文字表达的方式。

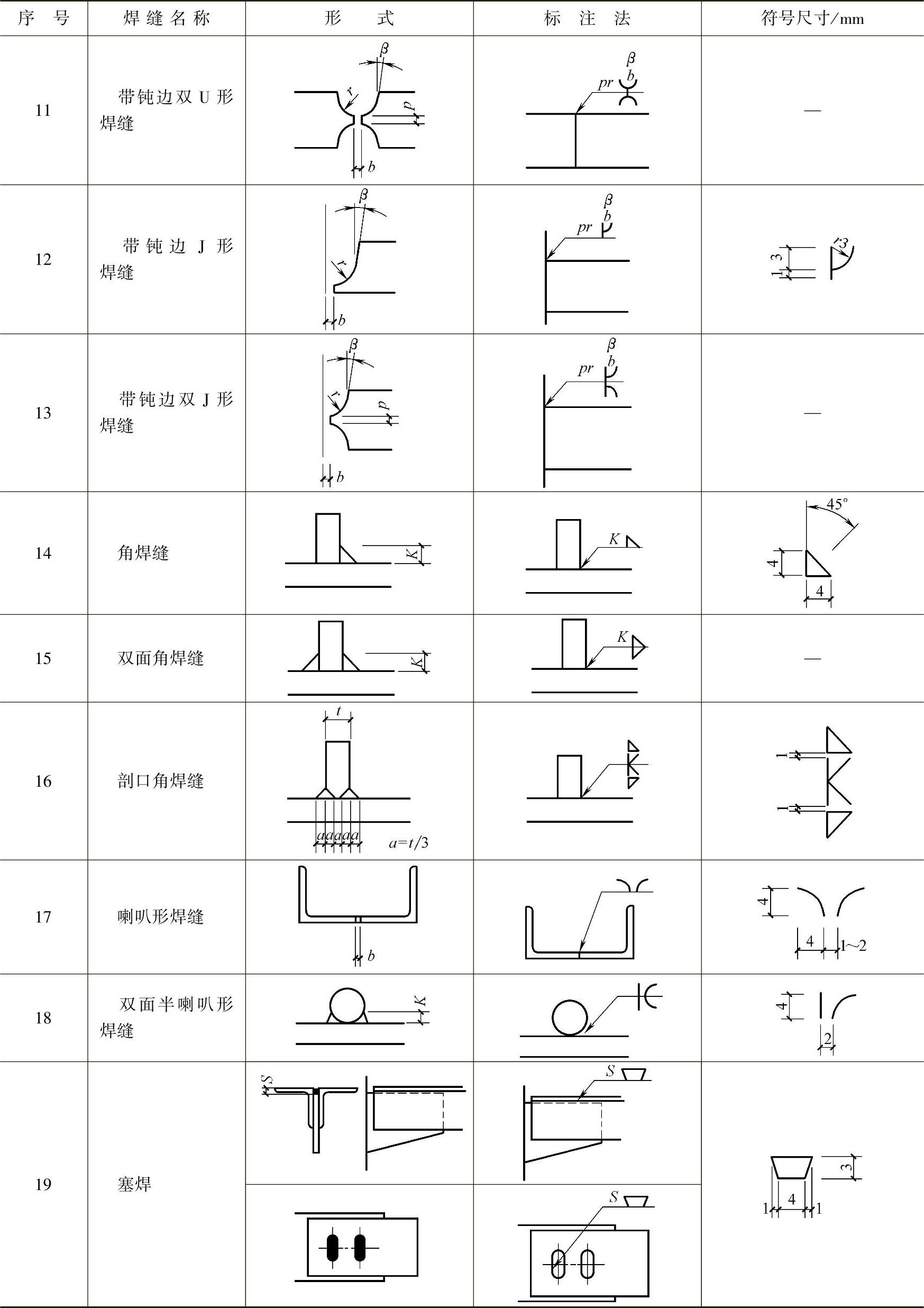

10）建筑钢结构常用焊缝符号及符号尺寸应符合表1-7的规定。

表1-7 建筑钢结构常用焊缝符号及符号尺寸

（续）

（续）

（2）焊缝基本符号和指引线的位置

1）基本要求：在焊缝符号中，基本符号和指引线为基本要素。焊缝的准确位置由基本符号和指引线之间的相对位置决定，具体位置包括：箭头线的位置、基准线的位置和基本符号的位置。

2）指引线：指引线由箭头线和基准线（实线和虚线）组成，如图1-43所示。

3）箭头线：箭头直接指向的接头侧为“接头与箭头侧”，与之相对的则为“接头的非箭头侧”，如图1-44所示。

图1-43 指引线

图1-44 接头的“箭头侧”及“非箭头侧”示例

4）基准线：基准线一般应与图样的底边平行，必要时也可与底边垂直。

实线和虚线的位置可根据需要互换。

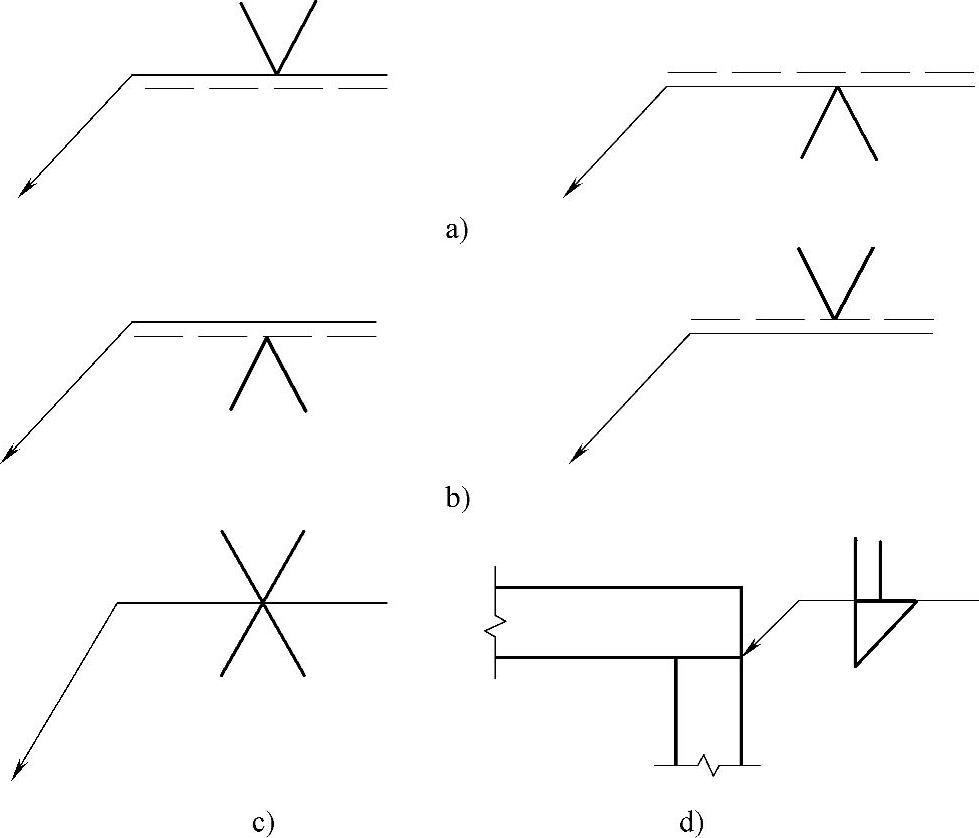

5）基本符号与基准线的相对位置：基本符号在实线侧时，表示焊缝在箭头侧（图1-45a）。基本符号在虚线侧时，表示焊缝在非箭头侧（图1-45b）。对称焊缝允许省略虚线（图1-45c）。在明确焊缝分布位置的情况下，有些双面焊缝也可省略虚线（图1-45d）。

图1-45 基本符号与基准线的相对位置

a）焊缝在接头的箭头侧 b）焊缝在接头的非箭头侧 c）对称焊缝 d）双面焊缝

6.钢结构构件标注要求

（1）一般要求

1）钢结构布置图可采用单线表示法、复线表示法和单线加短构件表示法，并符合下列规定：

①单线表示时，应使用构件重心线（细点画线）定位，构件采用中实线表示；非对称截面应在图中注明截面摆放方式。

②复线表示时，应使用构件重心线（细点画线）定位，构件使用细实线表示构件外轮廓，细虚线表示腹板或肢板。

③单线加短构件表示时，应使用构件重心线（细点画线）定位，构件采用中实线表示；短构件使用细实线表示构件外轮廓，细虚线表示腹板或肢板；短构件长度一般为构件实际长度的1/3～1/2。

④为方便表示，非对称截面可采用外轮廓线定位。

2）构件断面可采用原位标注或编号后集中标注，并符合下列规定：

①平面图中主要标注内容为梁、水平支撑、栏杆、铺板等平面构件。

②剖面、立面图中主要标注内容为柱、支撑等竖向构件。

3）构件连接应根据设计深度的不同要求，采用如下表示方法：

①制造图的表示方法，要求有构件详图及节点详图。

②索引图加节点详图的表示方法。

③标准图集的方法。

（2）复杂节点详图的分解索引

1）从结构平面图或立面图引出的节点详图较为复杂时（图1-46），可按图1-47将复杂节点分解成多个简化的节点详图进行索引。

图1-46 复杂节点详图的索引

图1-47 分解为简化节点详图的索引

2）由复杂节点详图分解的多个简化节点详图部分或全部相同时，可按如图1-48所示的规定简化标注索引。

图1-48 节点详图分解索引的简化标注

a）同方向节点相同 b）d1与d3相同，d2与d4不同 c）所有节点相同
