【摘要】：绘制时，剖视剖切符号不应与其他图线相接触。图1-4 断面的剖切符号索引符号与详图符号1）图样中的某一局部或构件，如需另见详图应以索引符号索引。索引符号是由直径为8～10mm的圆和水平直径组成，圆及水平直径应以细实线绘制。7）被索引的图样与索引位置在同一张图纸内时，应按图1-8的规定进行编排。

1.图线和比例

（1）图线

图线的宽度b宜从1.4、1.0、0.7、0.5、0.35、0.25、0.18、0.13mm线宽系列中选取。图线宽度不应小于0.1mm。每个图样，应根据复杂程度与比例大小，先选定基本线宽b，再选用表1-1中相应的线宽组。

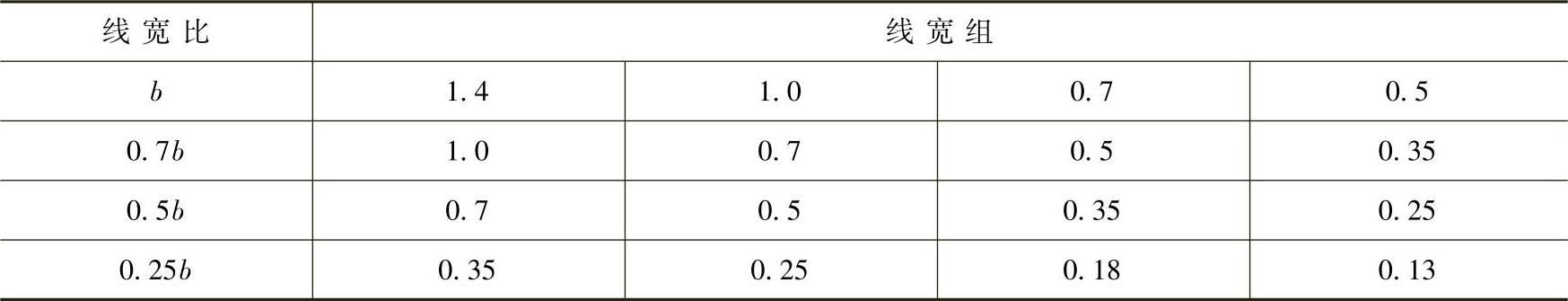

表1-1 线宽组（单位：mm）

注：1.需要缩微的图纸，不宜采用0.18mm及更细的线宽。

2.同一张图纸内，各不同线宽中的细线，可统一采用较细的线宽组的细线。

建筑结构专业制图应选用表1-2所示的图线。

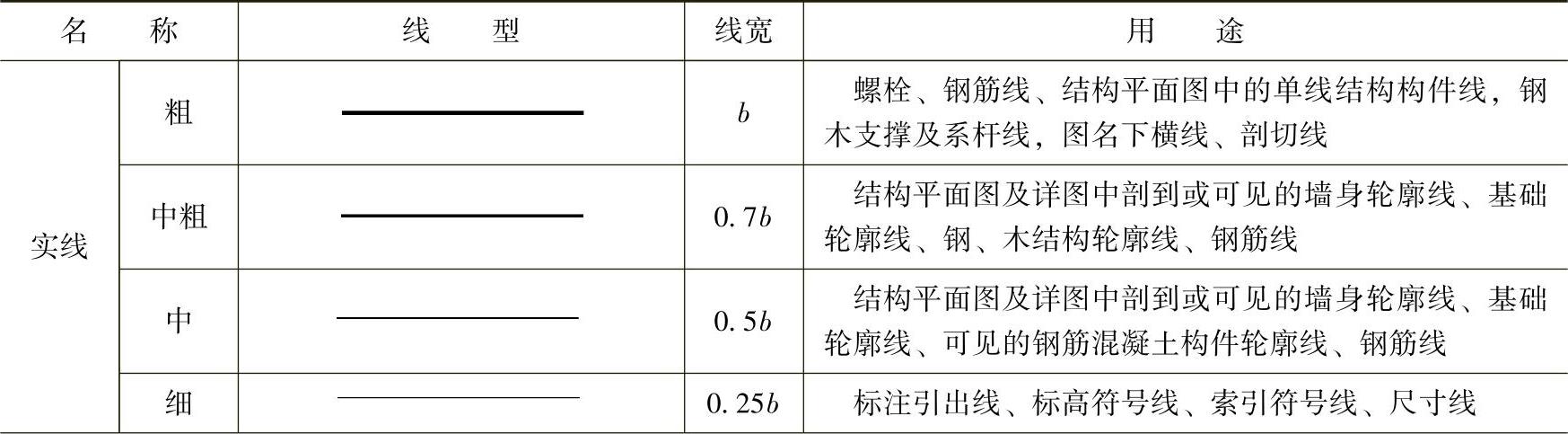

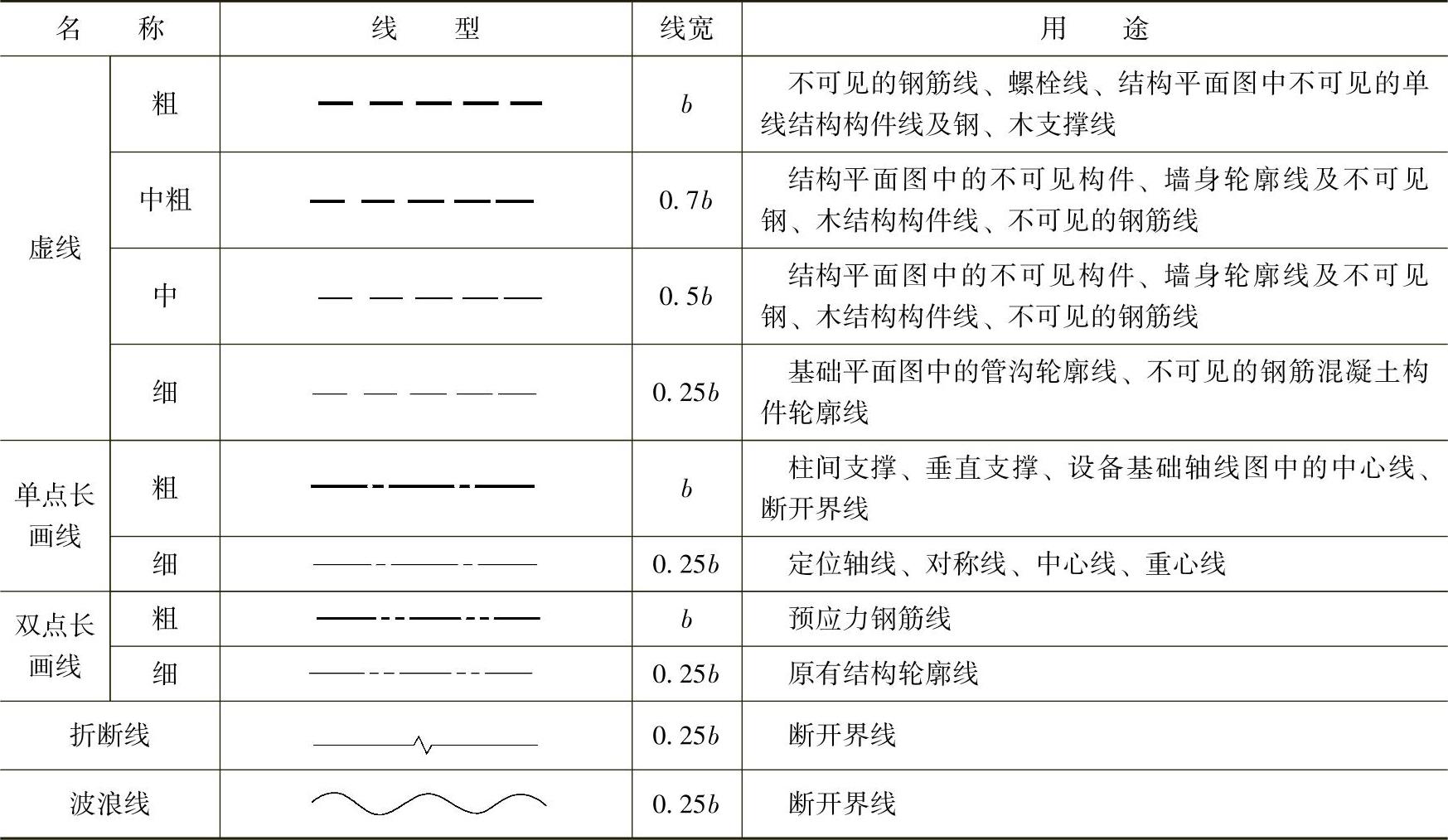

表1-2 图线

（续）

（2）比例

施工图样的比例，应为图形与实物相对应的线性尺寸之比。比例的符号应为“∶”，比例应以阿拉伯数字表示。比例宜注写在图名的右侧，字的基准线应取平；比例的字高宜比图名的字高小一号或二号（图1-1）。

图1-1 比例的注写

绘图时根据图样的用途，被绘物体的复杂程度，应选用表1-3中的常用比例，特殊情况下也可选用可用比例。

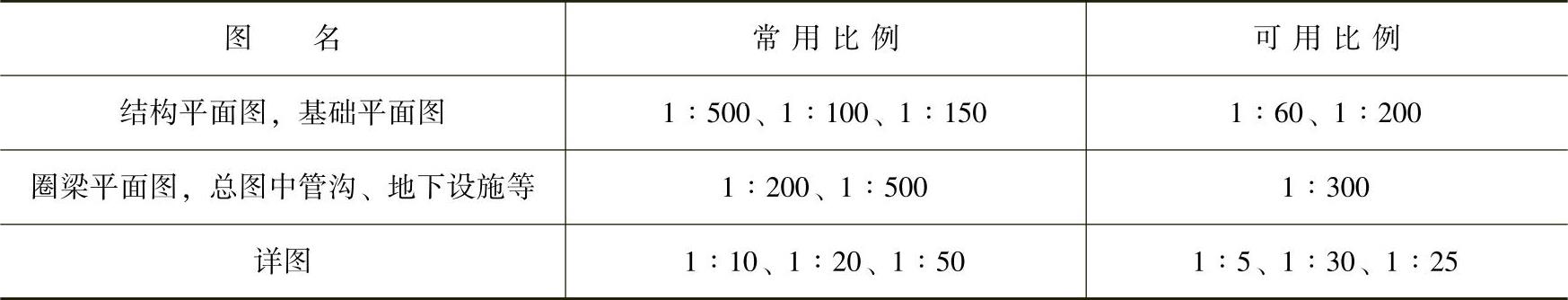

表1-3 比例

当构件的纵向、横向断面尺寸相差悬殊时，可在同一详图中的纵向、横向选用不同的比例绘制。轴线尺寸与构件尺寸也可选用不同的比例绘制。

2.符号

（1）剖切符号

1）剖切位置线的长度宜为6～10mm；剖视方向线应垂直于剖切位置线，长度应短于剖切位置线，宜为4～6mm，如图1-2所示，也可采用国际统一和常用的剖视方法，如图1-3所示。绘制时，剖视剖切符号不应与其他图线相接触。

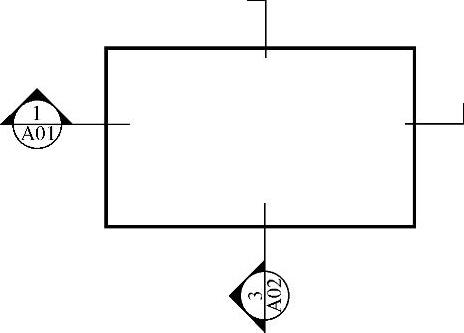

图1-2 剖视的剖切符号（一）

图1-3 剖视的剖切符号（二）

2）断面的剖切符号应只用剖切位置线表示，并应以粗实线绘制，长度宜为6～10mm。断面剖切符号的编号宜采用阿拉伯数字，按顺序连续编排，并应注写在剖切位置线的一侧；编号所在的一侧应为该断面的剖视方向，如图1-4所示。

3）剖面图或断面图，当与被剖切图样不在同一张图纸内时，应在剖切位置线的另一侧注明其所在图纸的编号，也可以在图上集中说明。

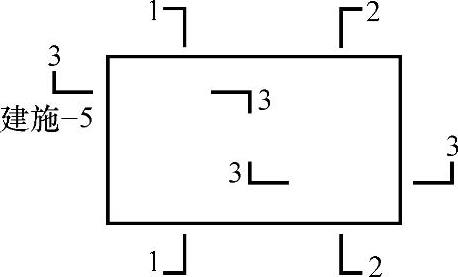

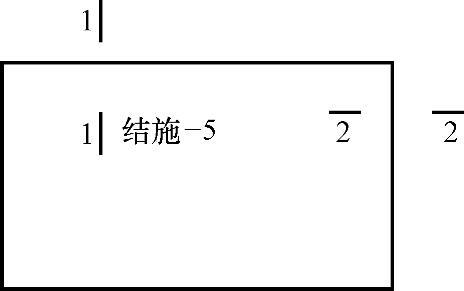

图1-4 断面的剖切符号

（2）索引符号与详图符号

1）图样中的某一局部或构件，如需另见详图应以索引符号索引（图1-5a）。索引符号是由直径为8～10mm的圆和水平直径组成，圆及水平直径应以细实线绘制。索引符号应按

下列规定编写：

①索引出的详图，如与被索引的详图同在一张图纸内，应在索引符号的上半圆中用阿拉伯数字注明该详图的编号，并在下半圆中间画一段水平细实线（图1-5b）。

图1-5 索引符号

②索引出的详图，如与被索引的详图不在同一张图纸内，应在索引符号的上半圆中用阿拉伯数字注明该详图的编号，在索引符号的下半圆用阿拉伯数字注明该详图所在图纸的编号（图1-5c）。数字较多时，可加文字标注。

③索引出的详图，如采用标准图，应在索引符号水平直径的延长线上加注该标准图集的编号（图1-5d）。需要标注比例时，文字在索引符号右侧或延长线下方，与符号下对齐。

2）索引符号当用于索引剖视详图，应在被剖切的部位绘制剖切位置线，并以引出线引出索引符号，引出线所在的一侧应为剖视方向，如图1-6所示。

图1-6 用于索引剖面详图的索引符号

3）在结构平面图中索引的剖视详图、断面详图应采用索引符号表示，其编号顺序宜按图1-7的规定进行编排，并符合下列规定：

①外墙按顺时针方向从左下角开始编号。

②内横墙从左至右，从上至下编号。

③内纵墙从上至下，从左至右编号。

图1-7 结构平面图中索引剖视详图、断面详图编号顺序表示方法

4）在结构平面图中的索引位置处，粗实线表示剖切位置，引出线所在一侧应为投射方向。

5）索引符号应由细实线绘制的直径为8～10mm的圆和水平直径线组成。

6）被索引出的详图应以详图符号表示，详图符号的圆应以直径为14mm的粗实线绘制。圆内的直径线为细实线。

7）被索引的图样与索引位置在同一张图纸内时，应按图1-8的规定进行编排。

8）详图与被索引的图样不在同一张图纸内时，应按图1-9的规定进行编排，索引符号和详图符号内的上半圆中注明详图编号，在下半圆中注明被索引的图纸编号。

图1-8 被索引图样在同一张图纸内的表示方法

图1-9 详图和被索引图样不在同一张图纸内的表示方法

（3）引出线

1）引出线应以细实线绘制，宜采用水平方向的直线，与水平方向成30°、45°、60°、90°的直线，或经上述角度再折为水平线。文字说明宜注写在水平线的上方（图1-10a）；也可注写在水平线的端部（图1-10b）。索引详图的引出线，应与水平直径线相连接（图1-10c）。

2）同时引出的几个相同部分的引出线宜互相平行（图1-11a）；也可画成集中于一点的放射线（图1-11b）。

图1-10 引出线

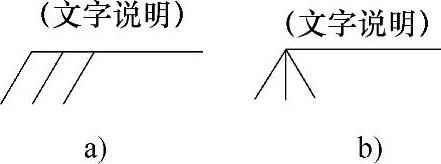

图1-11 共享引出线

3）多层构造或多层管道共享引出线，应通过被引出的各层，并用圆点示意对应各层次。文字说明宜注写在水平线的上方，或注写在水平线的端部，说明的顺序应由上至下，并应与被说明的层次对应一致；如层次为横向排序，则由上至下的说明顺序应与由左至右的层次对应一致，如图1-12所示。

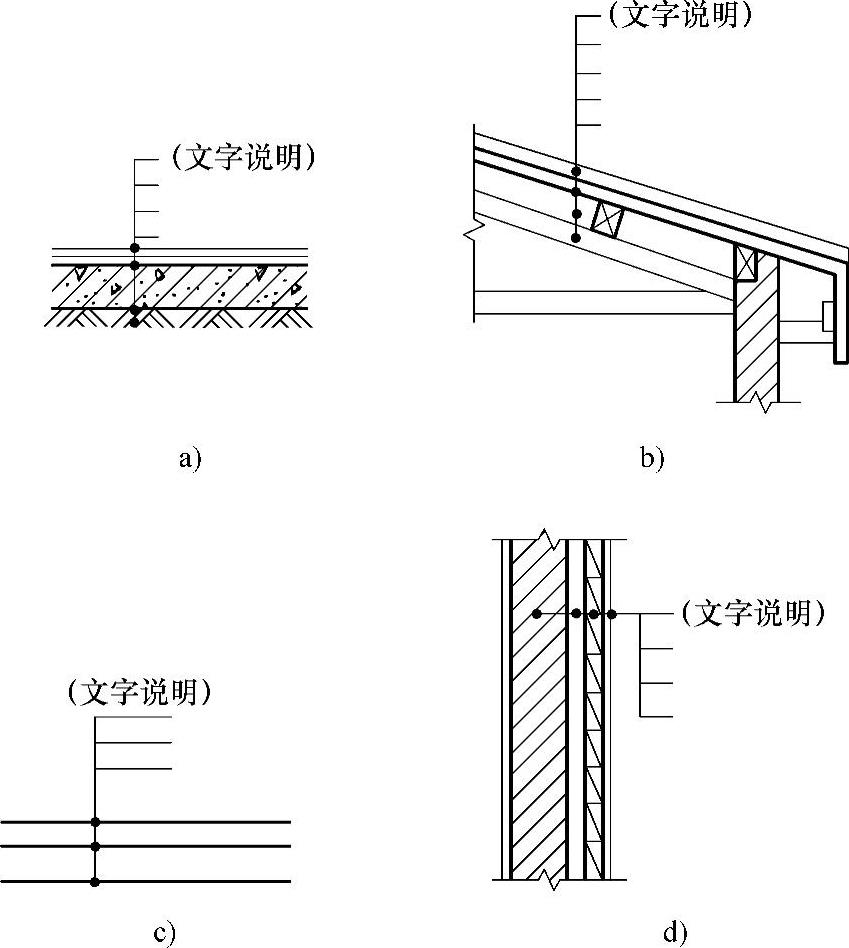

图1-12 多层共享引出线

（4）其他符号

1）对称符号由对称线和两端的两对平行线组成。对称线用细单点长画线绘制；平行线用细实线绘制，其长度宜为6～10mm，每对的间距宜为2～3mm；对称线垂直平分于两对平行线，两端超出平行线宜为2～3mm（图1-13）。

2）连接符号应以折断线表示需连接的部位。两部位相距过远时，折断线两端靠图样一侧应标注大写拉丁字母表示连接编号。两个被连接的图样应用相同的字母编号（图1-14）。

3）指北针的形状应符合图1-15的规定，其圆的直径宜为24mm，用细实线绘制；指针尾部的宽度宜为3mm，指针头部应注“北”或“N”字。需用较大直径绘制指北针时，指针尾部的宽度宜为直径的1/8。

图1-13 对称符号

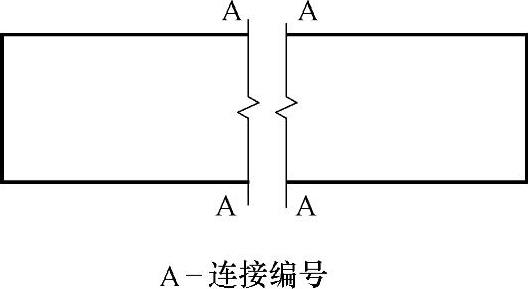

图1-14 连接符号

图1-15 指北针

3.定位轴线

（1）定位轴线应用细单点长画线绘制。

（2）定位轴线应编号，编号应注写在轴线端部的圆内。圆应用细实线绘制，直径为8～10mm。定位轴线圆的圆心应在定位轴线的延长线上或延长线的折线上。

（3）除较复杂需采用分区编号外，平面图上定位轴线的编号，宜标注在图样的下方或左侧。横向编号应用阿拉伯数字，从左至右顺序编写；竖向编号应用大写拉丁字母，从下至上顺序编写（图1-16）。

（4）拉丁字母作为轴线号时，应全部采用大写字母，不应用同一个字母的大小写来区分轴线号。拉丁字母的I、O、Z不得用做轴线编号。当字母数量不够使用，可增用双字母或单字母加数字注脚。

（5）组合较复杂的平面图中定位轴线也可采用分区编号，如图1-17所示。编号的注写形式应为“分区号-该分区编号”。“分区号-该分区编号”采用阿拉伯数字或大写拉丁字母表示。

图1-16 定位轴线的编号顺序

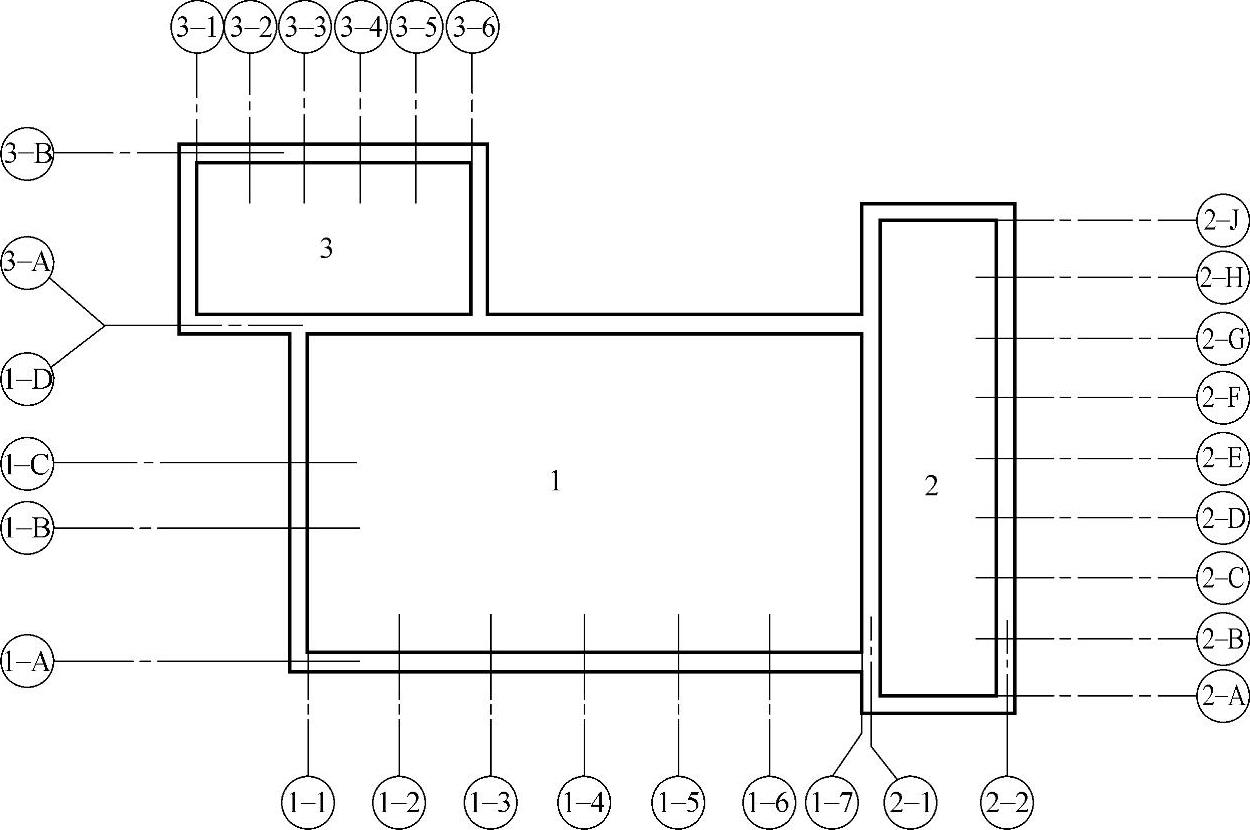

图1-17 定位轴线的分区编号

（6）附加定位轴线的编号，应以分数形式表示，并应符合下列规定：

1）两根轴线的附加轴线，应以分母表示前一轴线的编号，分子表示附加轴线的编号。编号宜用阿拉伯数字顺序编写。

2）1号轴线或A号轴线之前的附加轴线的分母应以01或0A表示。

（7）一个详图适用于几根轴线时应同时注明各有关轴线的编号，如图1-18所示。

图1-18 详图的轴线编号

（8）通用详图中的定位轴线，应只画圆，不注写轴线编号。

（9）圆形与弧形平面图中的定位轴线，其径向轴线应以角度进行定位，其编号宜用阿拉伯数字表示，从左下角或-90°（若径向轴线很密，角度间隔很小）开始，按逆时针顺序编写；其环向轴线宜用大写阿拉伯字母表示，从外向内顺序编写，如图1-19、图1-20所示。

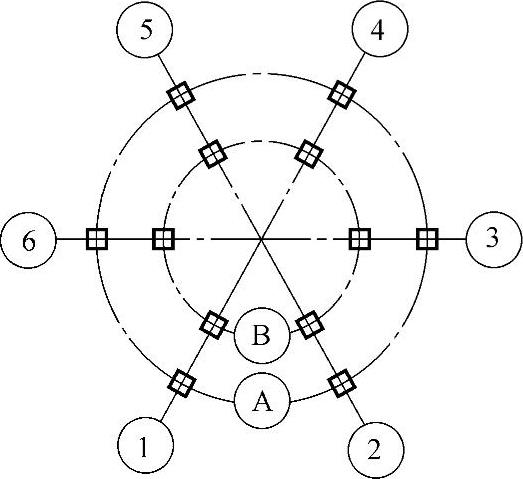

图1-19 圆形平面定位轴线的编号

图1-20 弧形平面定位轴线的编号

（10）折线形平面图中定位轴线的编号可按图1-21的形式编写。

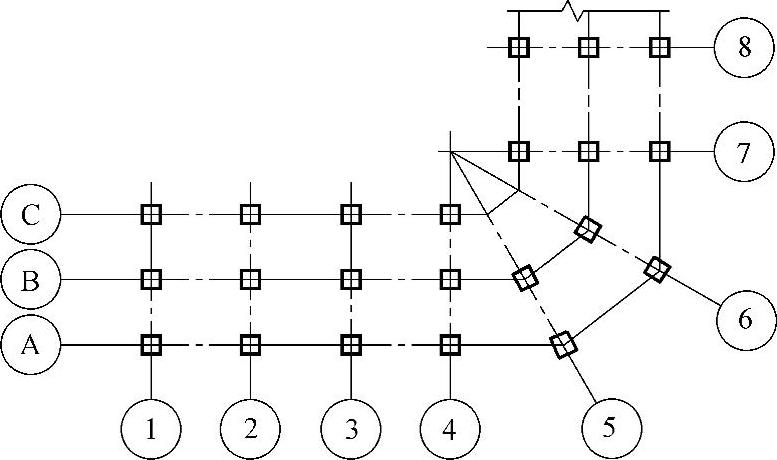

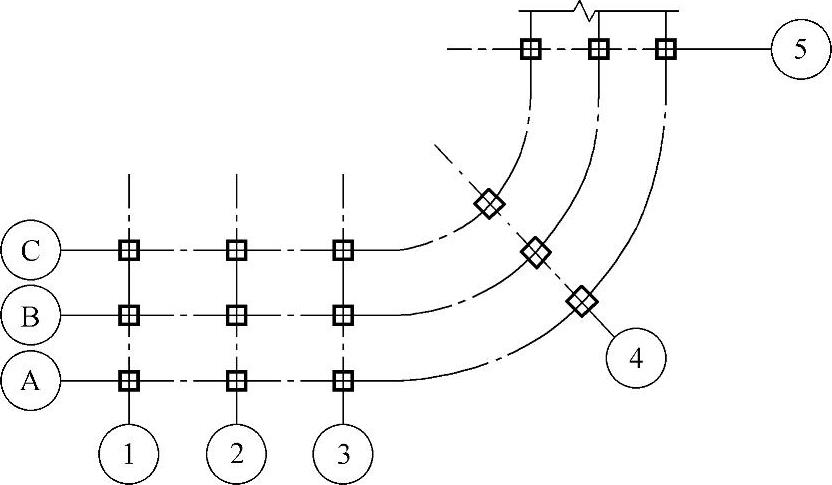

图1-21 折线形平面定位轴线的编号
