园林工程施工测量技术

2023-08-22 理论教育版权反馈

【摘要】：施工必备知识点土方施工中，挖湖与堆山也是很重要的工程。挖湖和堆山工程作为土方工程的一个部分，其施工并不是漫无目的地乱挖乱堆，而需要专业人员的测量、定线，依据一定的标准施工，这样才能保证工程的顺利完成。图7-26 极坐标法测设点位2.堆山施工测量堆山施工测量中主要是假山平面位置的测设和各桩点高程的测设。

施工必备知识点

土方施工中，挖湖与堆山也是很重要的工程。

挖湖和堆山工程作为土方工程的一个部分，其施工并不是漫无目的地乱挖乱堆，而需要专业人员的测量、定线，依据一定的标准施工，这样才能保证工程的顺利完成。

实践技能知识点

1.挖湖施工测量

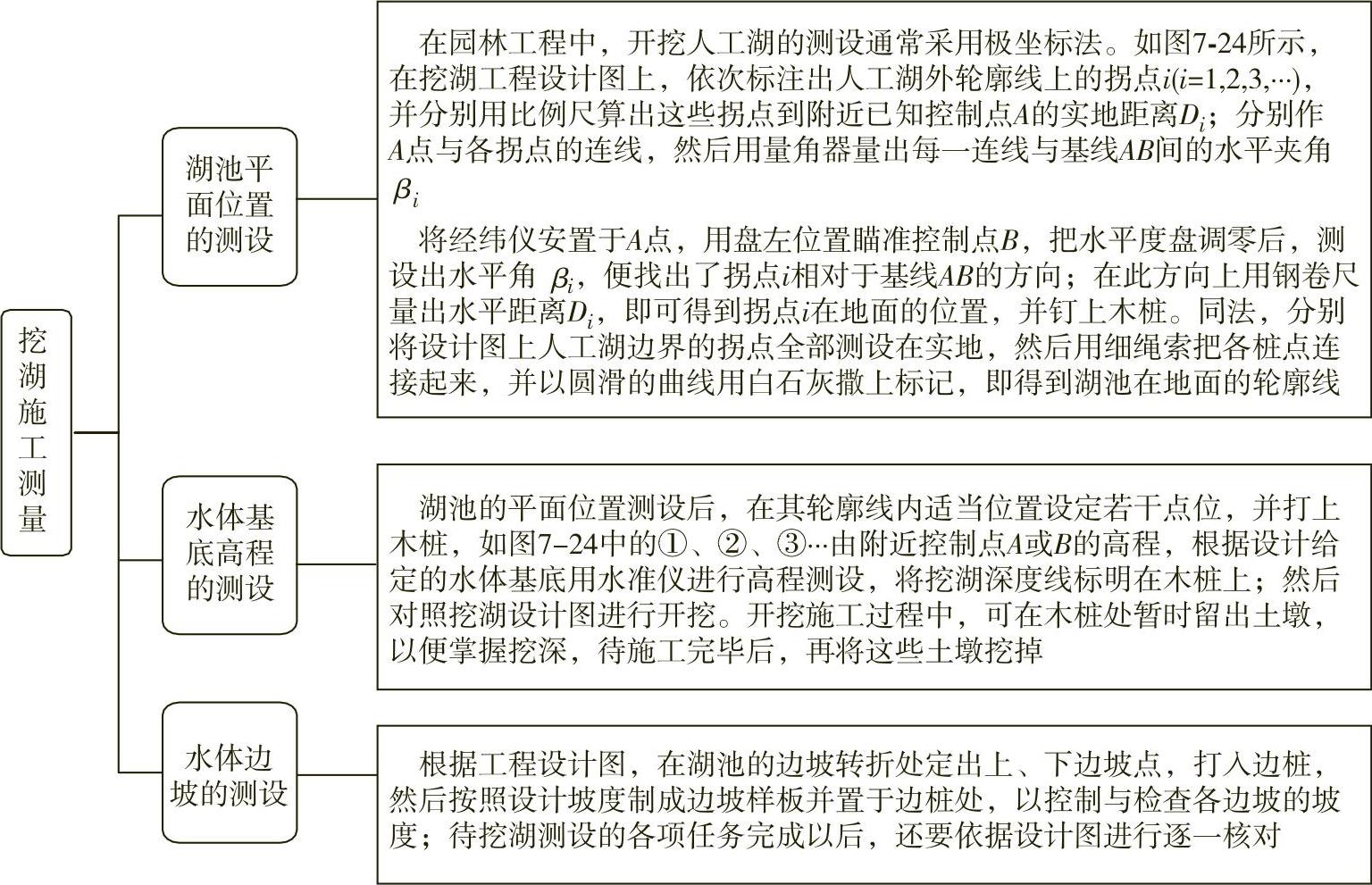

挖湖施工测量分为湖池平面位置的测设、水体基底高程的测设和水体边坡的测设（图7-23）。

图7-23 挖湖施工测量

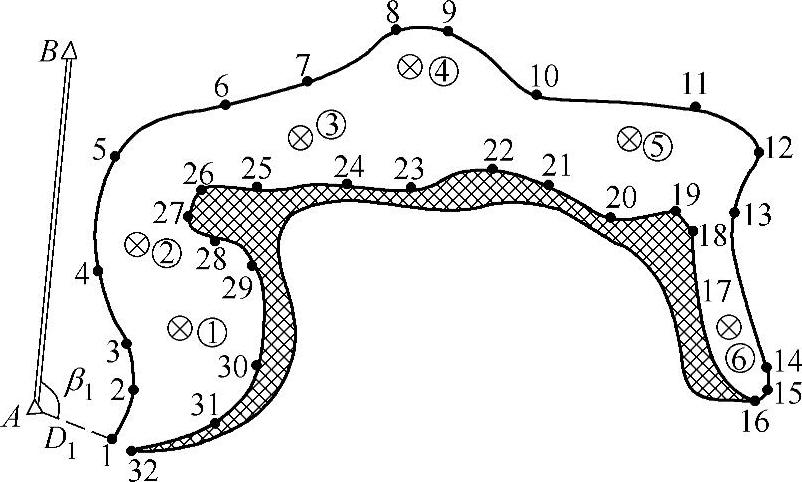

图7-24 挖湖的测设

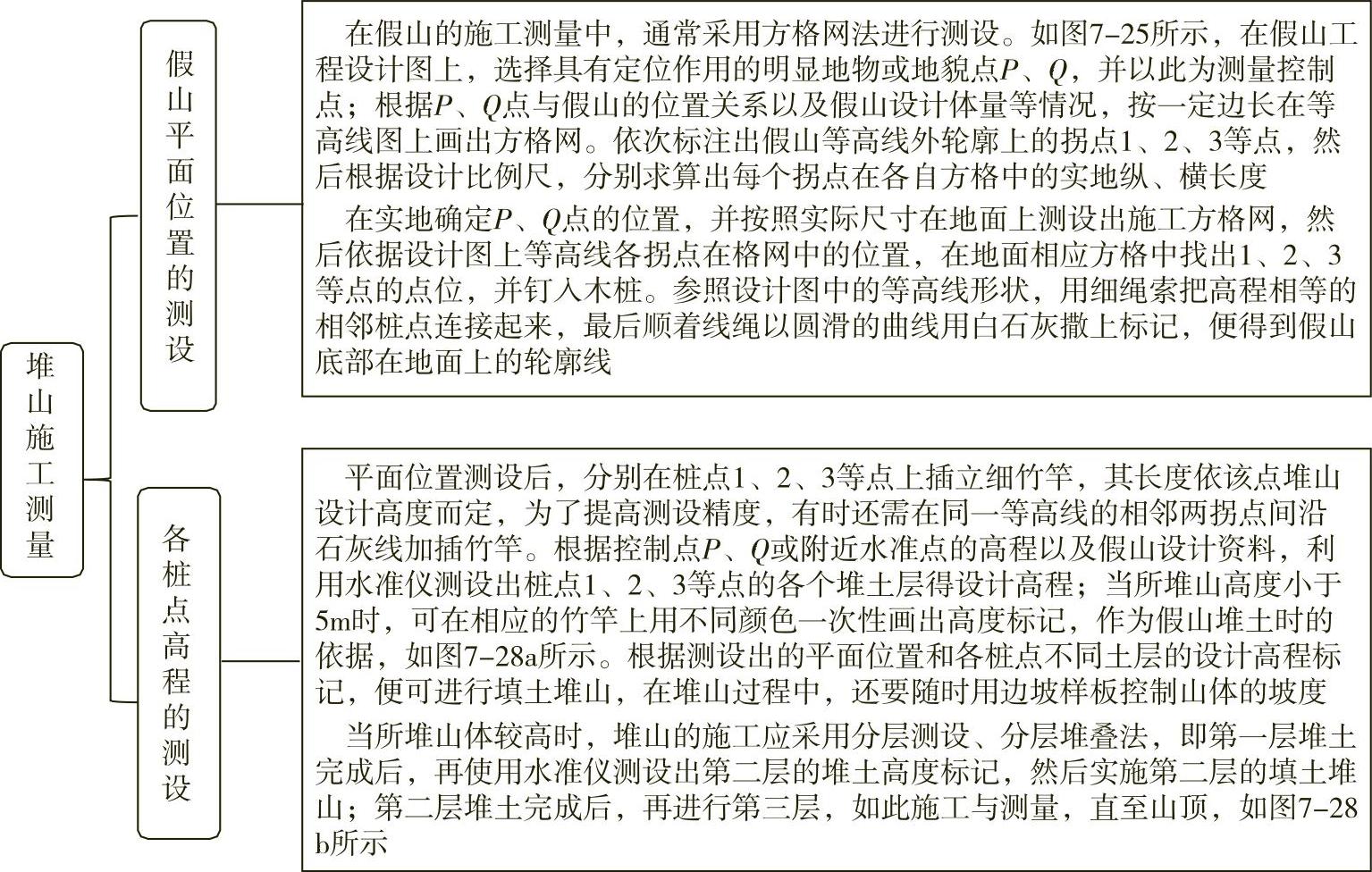

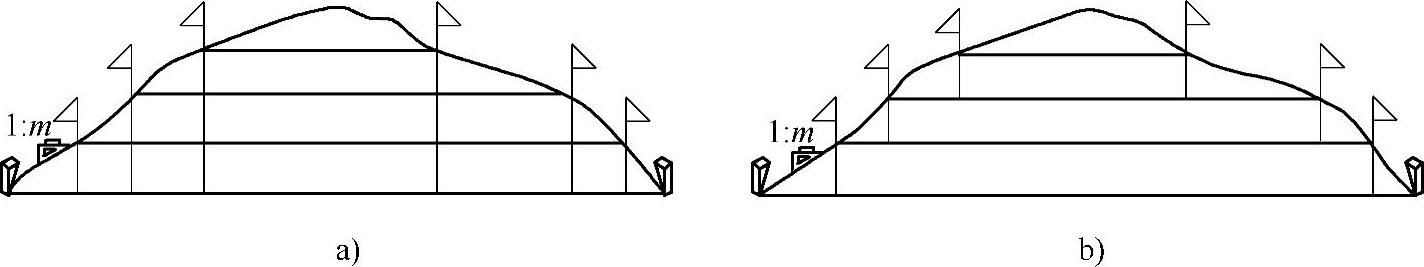

图7-25 堆山的测设

园林辞典

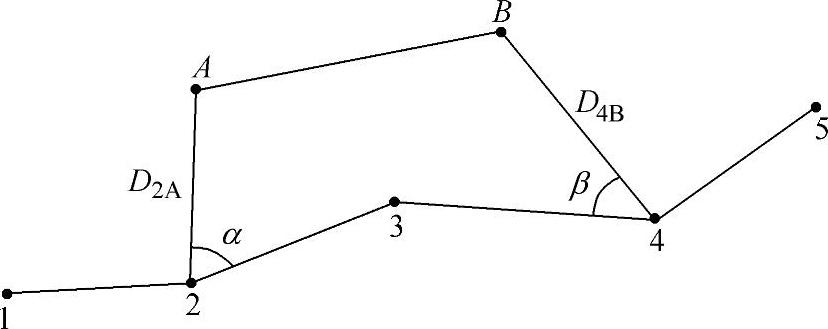

极坐标法是根据已知水平角和已知水平距离测设点的平面位置，适用于测设距离较短，且便于量距的情况。如图7-26所示，A、B是拟建园林建筑物轴线的两个端点，其附近有已知测量控制点1、2、3、4、5，且点位测设之前已使用三棱比例尺、量角器在设计图上量得测设数据α、β和D_2A、D_4B，因此，测设点位时，应在2点安置经纬仪，首先根据已知方向2—3测设出水平角α，然后再2—A方向上用钢卷尺测设出水平距离D_2A，即得到A点。搬迁仪器至4点，同法可测设出B点。最后再丈量A、B间的距离并与设计的长度向比较，以作检核。当测设精度要求较高时，测设数据应通过坐标反算法进行计算。
