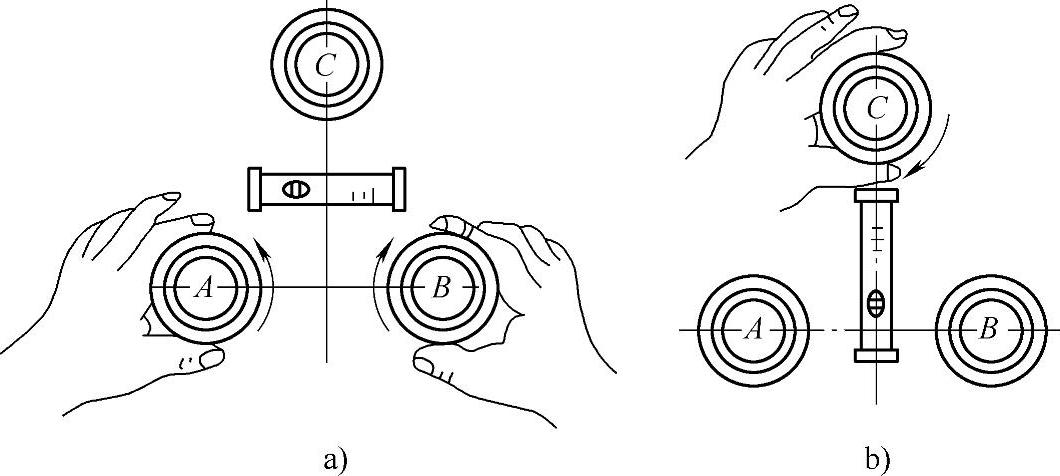

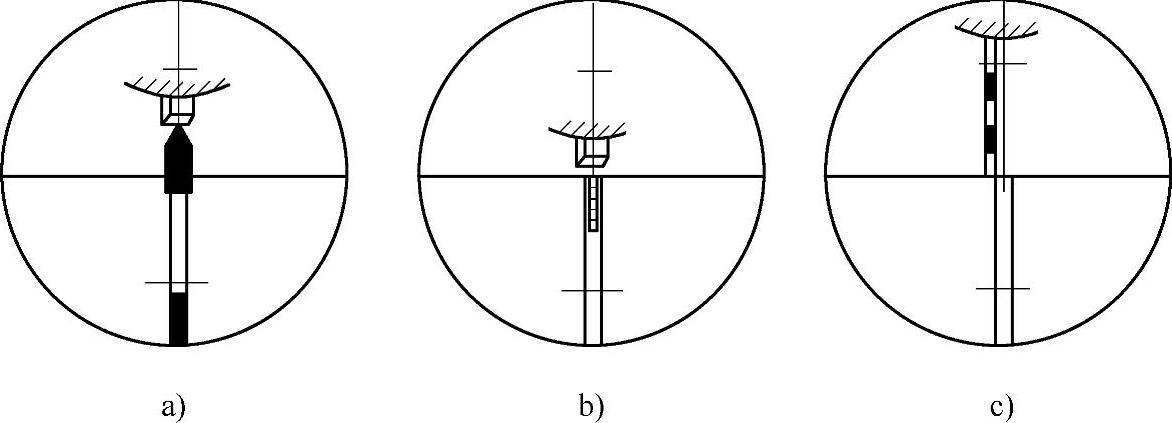

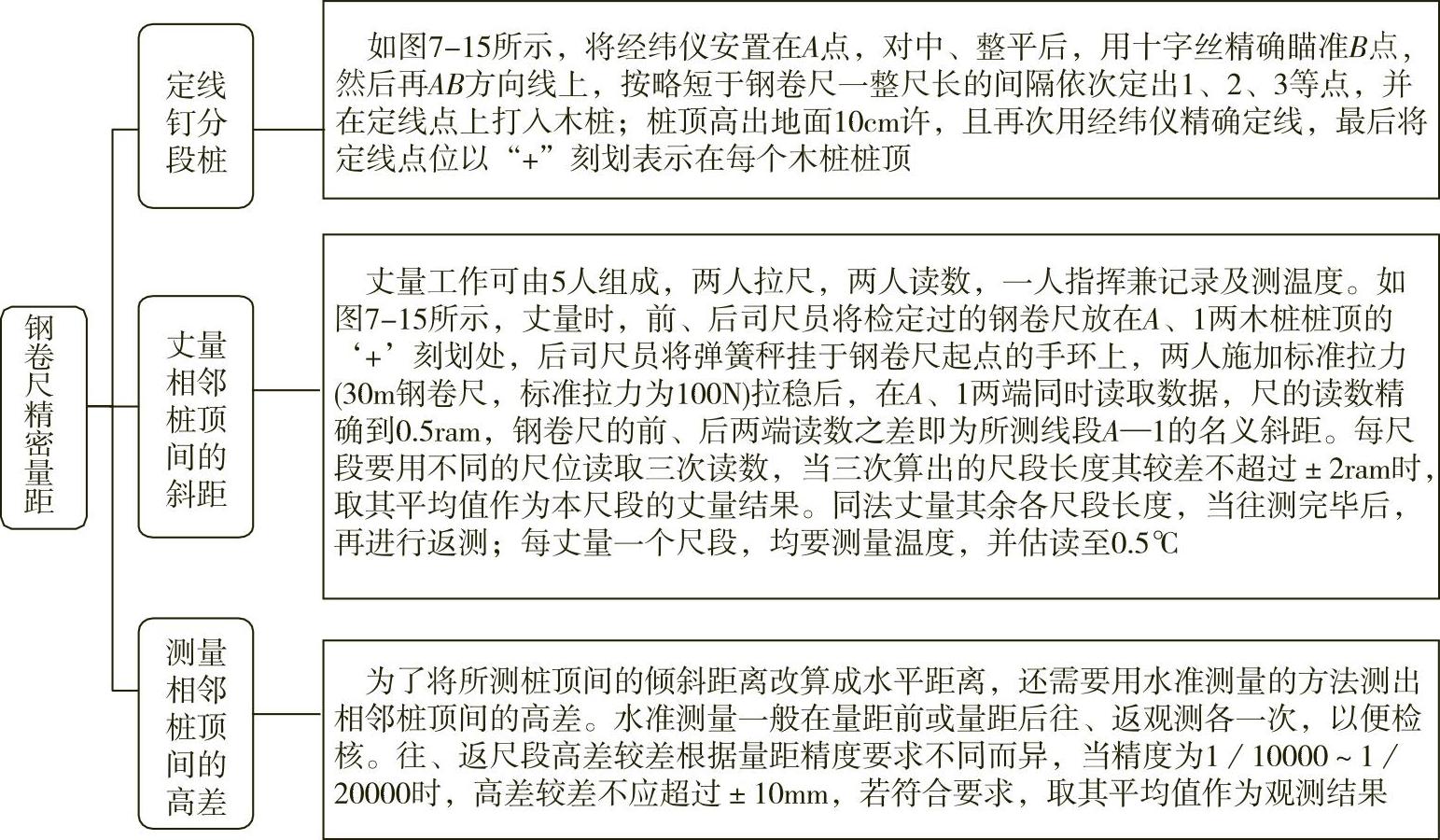

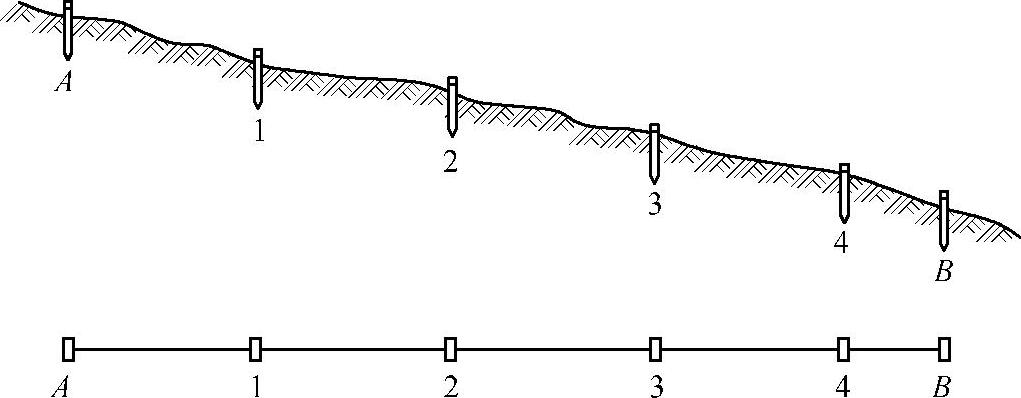

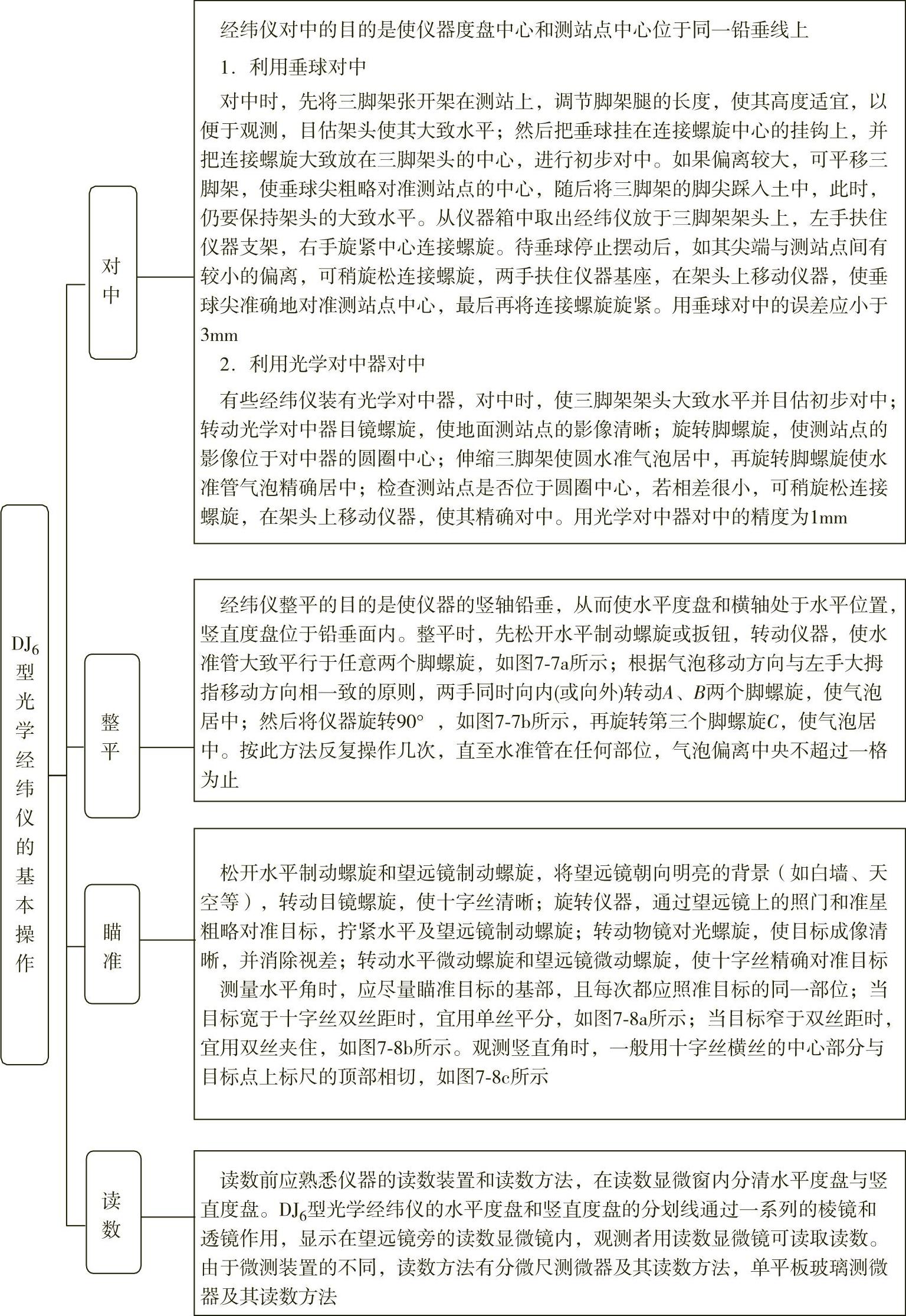

【摘要】：经纬仪的基本操作分为对中、整平、瞄准和读数等步骤，对中和整平是仪器的安置工作，而瞄准和读数则是观测工作。图7-6 DJ6型光学经纬仪的基本操作图7-7 整平图7-8 瞄准目标2.钢卷尺量距钢卷尺量距的一般方法。图7-14 钢卷尺精密量距图7-15 钉分段桩园林辞典绝对高程：地面上一个点到大地水准面的铅垂距离，用H表示。

施工必备知识点

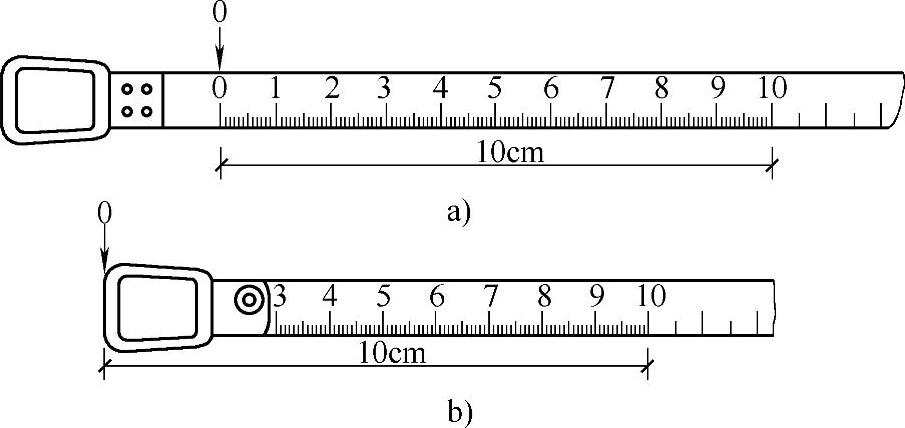

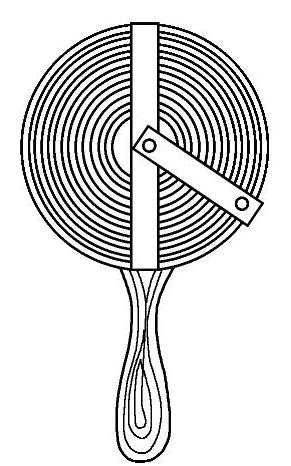

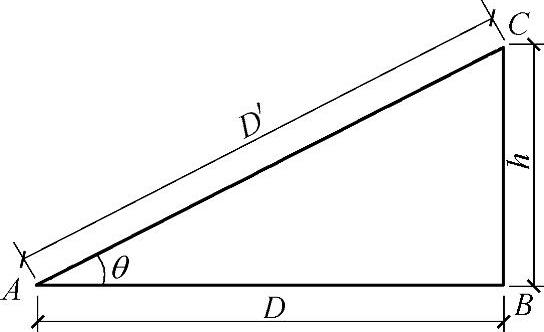

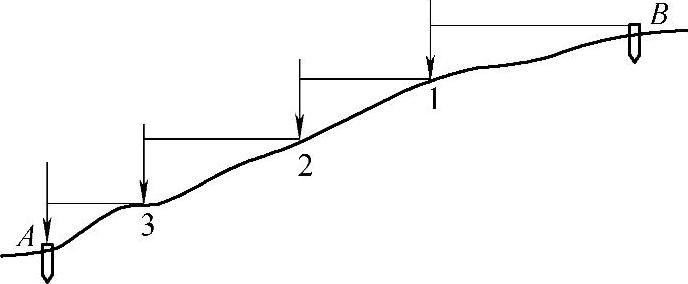

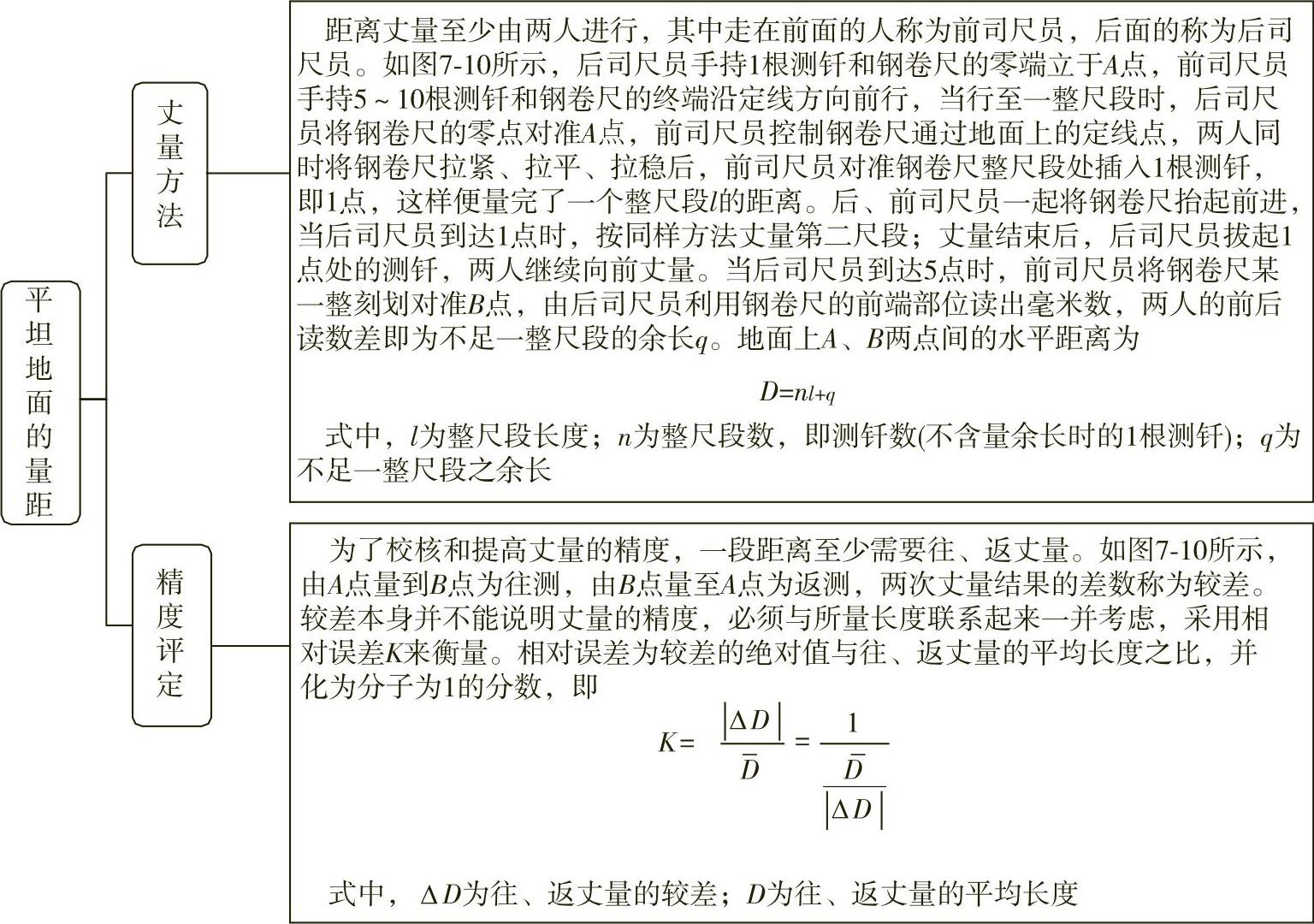

由角度测量的原理可知，用于观测角度的仪器应具备带有刻度的水平度盘、竖直度盘以及照准装置、读数设备等，并要求照准装置能够瞄准高低不同、左右不一的目标点，能形成一个竖直面，且该竖直面还能绕铅垂线在水平方向上旋转。经纬仪则是根据这些要求而制成的一种测量角度的仪器，它可测量水平角和竖直角，也可间接测量水平距离和高差。钢卷尺是由优质钢制成的带状尺。钢卷尺最小分划以mm为单位，并在“m”、“dm”、“cm”处刻有标记，尺长有20m、30m、50m等长度。钢卷尺的伸缩性较小，可用于较高精度的丈量。

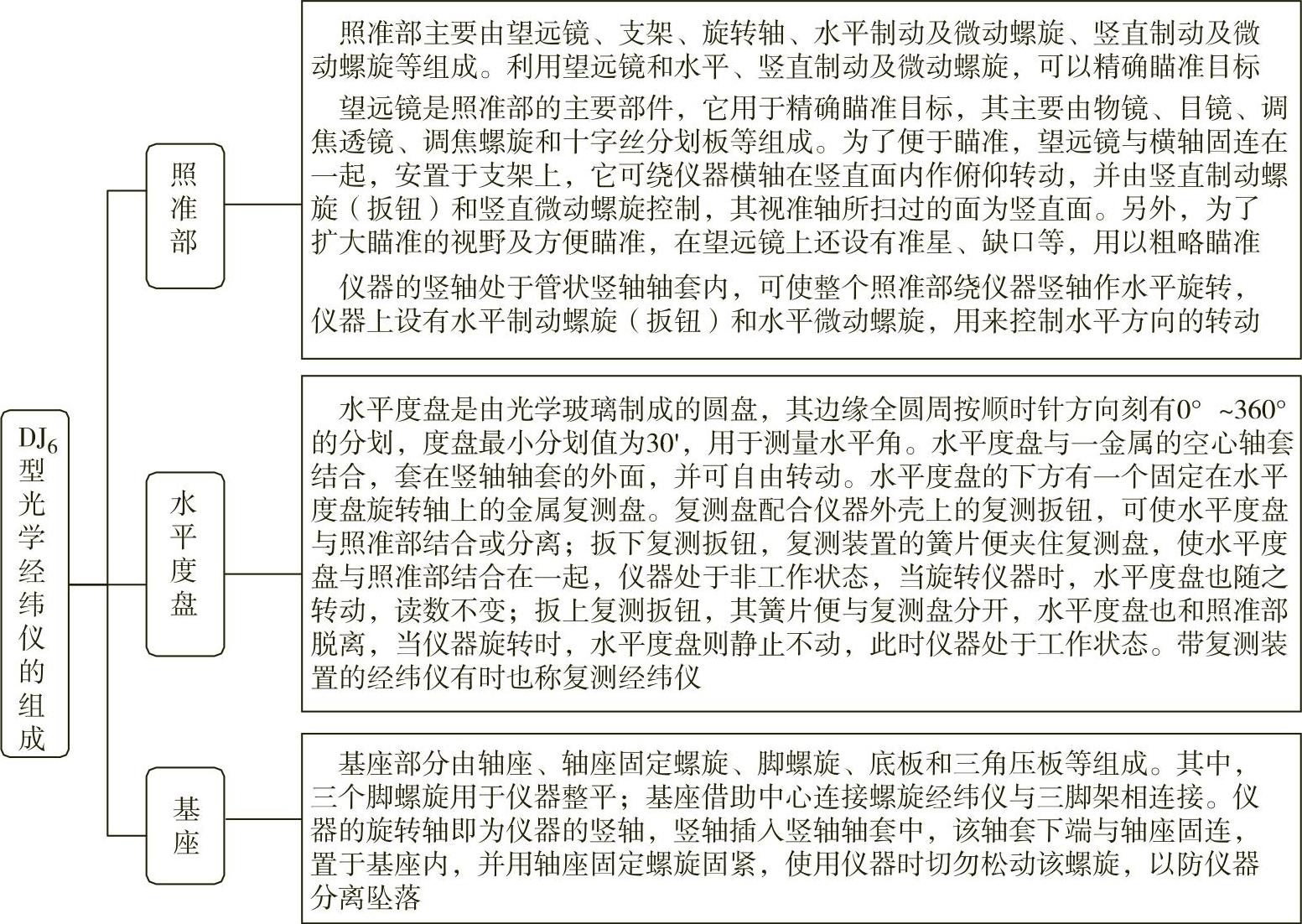

光学经纬仪的主要特点是采用玻璃度盘和光学测微装置，故有读数准确和使用方便等优点，其种类按精度可分为DJ₀₇、DJ₁、DJ₂、DJ₆等若干级别，其中“D”、“J”分别为“大地测量”和“经纬仪”的汉语拼音的第一个字母，下角标数字表示仪器的精度，即一测回水平方向中误差的秒数，下面主要介绍最为常用的DJ₆型光学经纬仪。

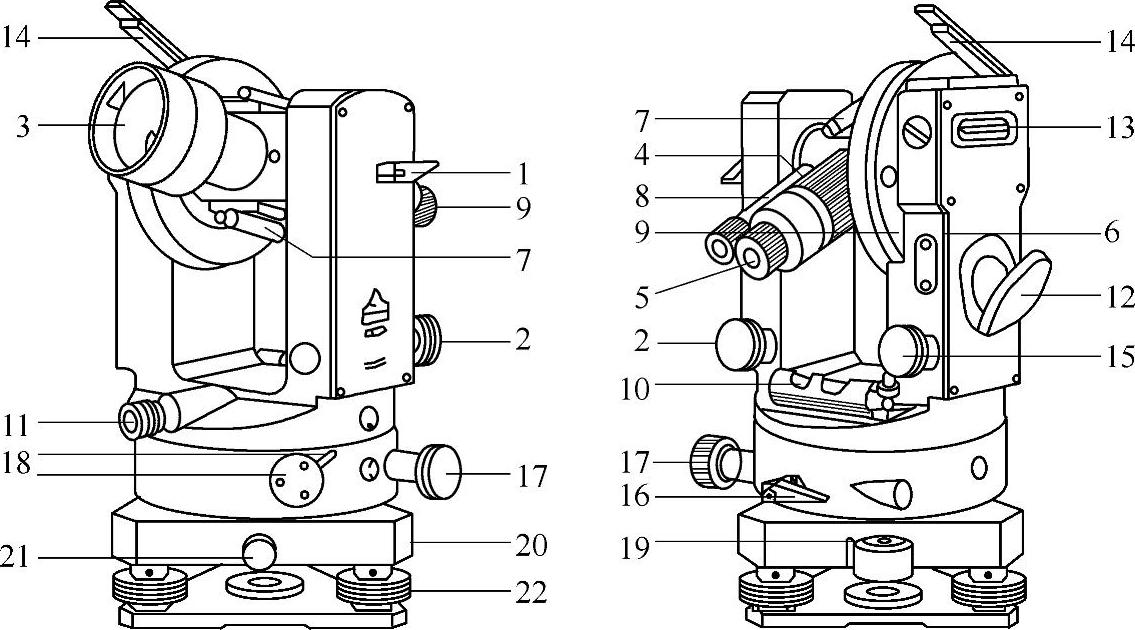

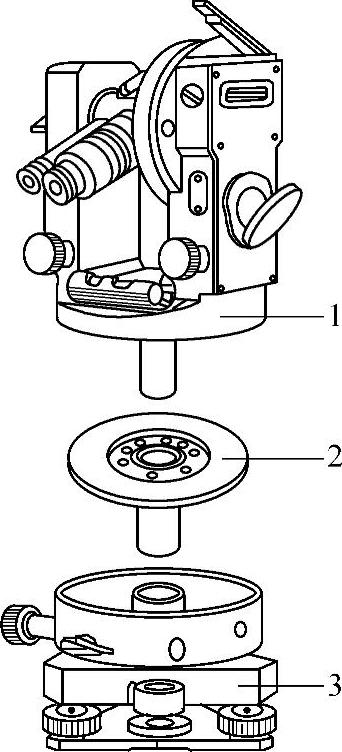

图7-1 DJ₆型光学经纬仪

1—望远镜制动螺旋（扳钮） 2—望远镜微动螺旋 3—物镜 4—物镜调焦螺旋 5—目镜 6—目镜调焦螺旋 7—光学瞄准器 8—度盘读数显微镜 9—度盘读数显微镜调焦螺旋 10—照准部管水准器 11—光学对中器 12—度盘照明反光镜 13—竖盘指标管水准器 14—竖盘指标管水准器观察反射镜 15—竖盘指标管水准器微动螺旋 16—水平方向制动螺旋（扳钮） 17—水平方向微动螺旋 18—水平度盘变换螺旋与保护卡 19—基座圆水准器 20—基座 21—轴套固定螺旋 22—脚螺旋
