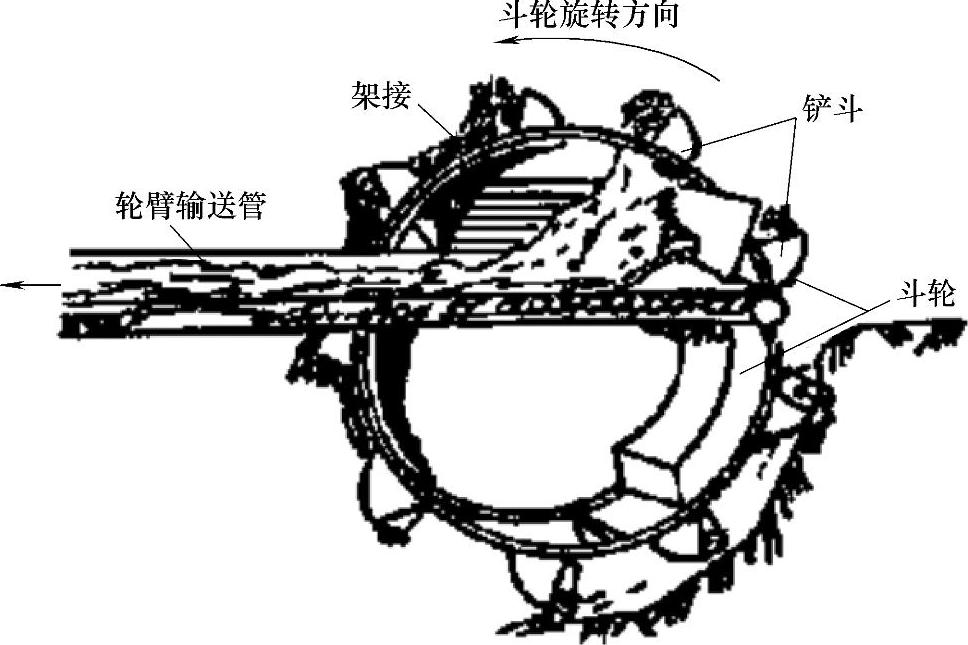

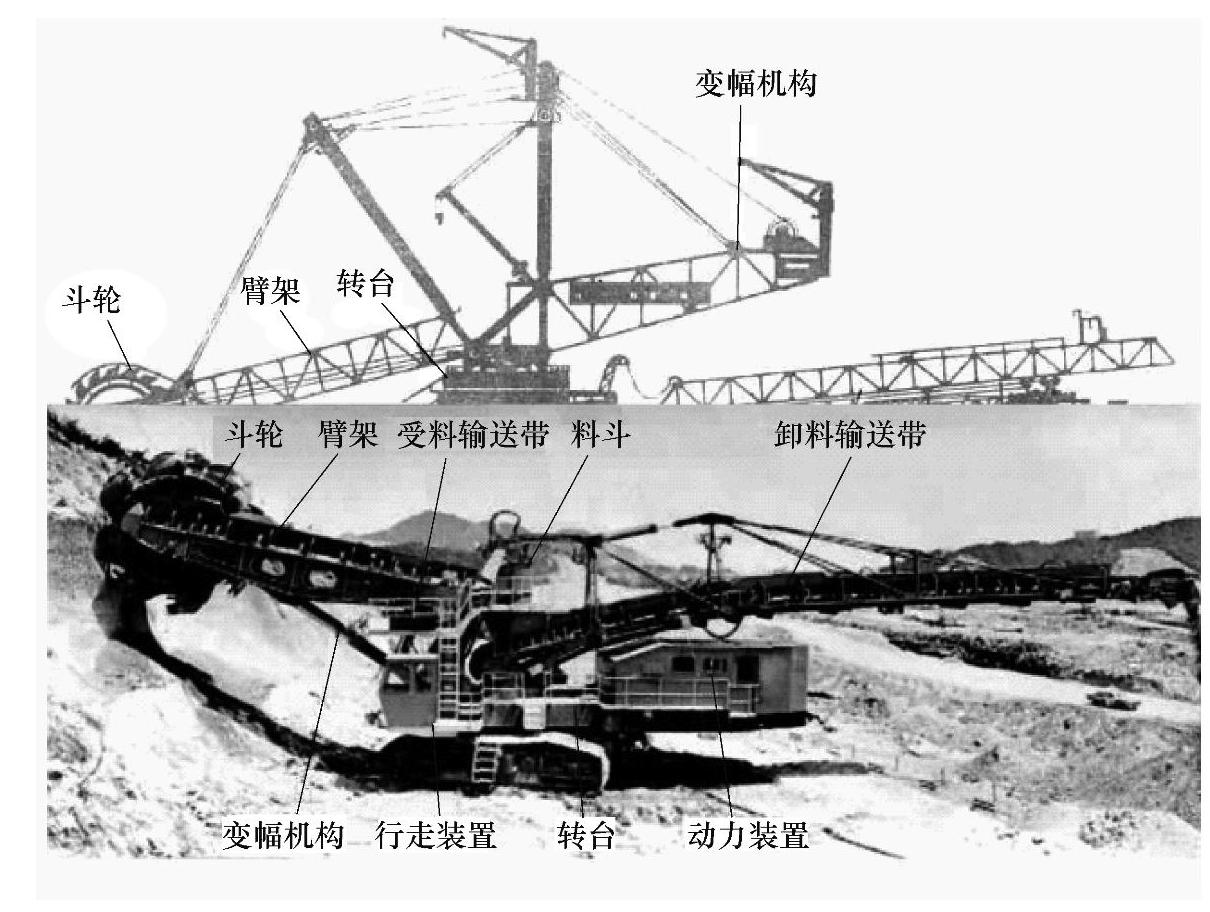

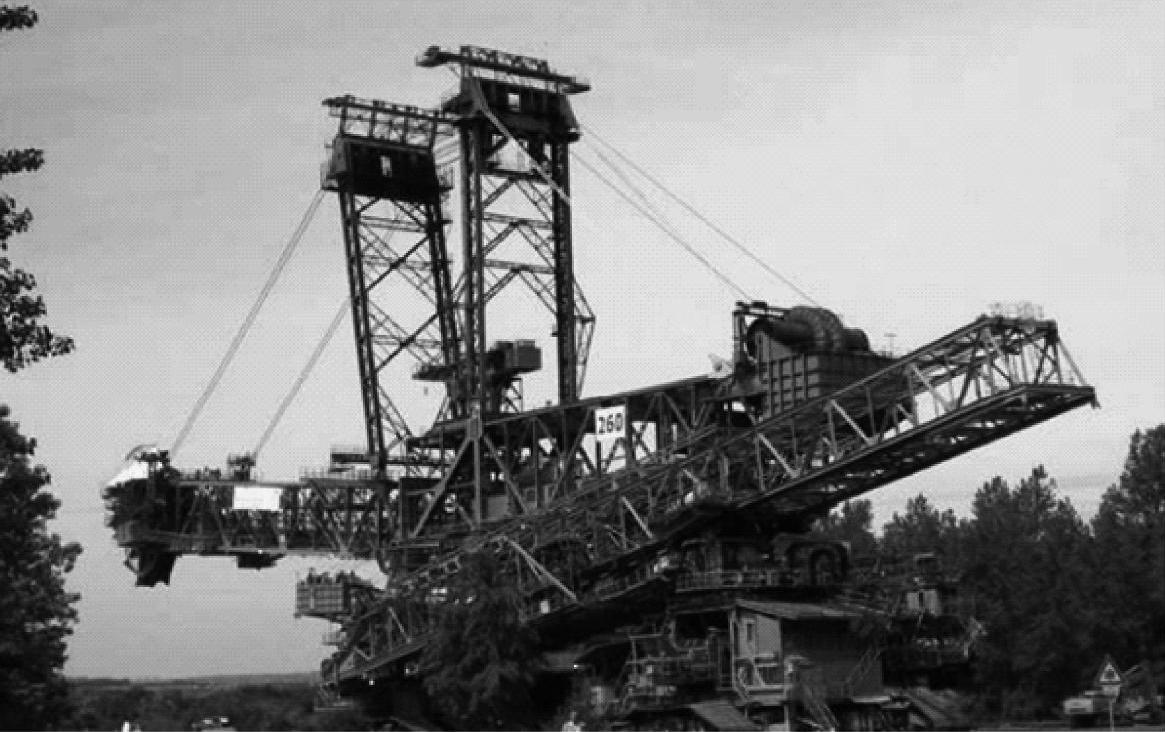

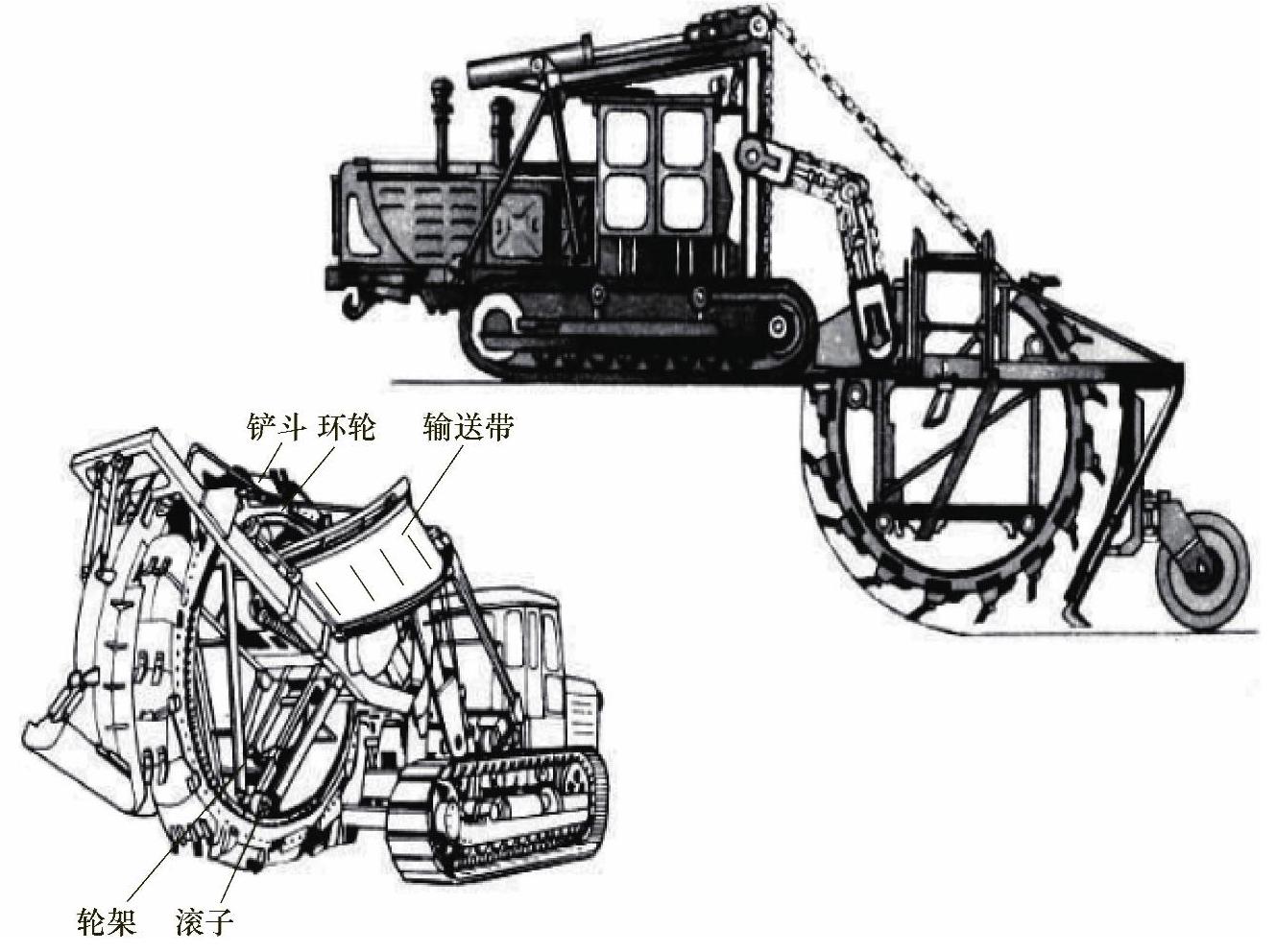

【摘要】：施工必备知识点挖掘机，又称挖掘机械，是用铲斗挖掘高于或低于承机面的物料，并装入运输车辆或卸至堆料场的土方机械。图6-1 挖掘机分类下文主要介绍按铲斗划分的挖掘机。图6-2 正铲挖掘机图6-3 反铲挖掘机图6-4 拉铲挖掘机图6-5 抓铲挖掘机实践技能知识点下面对几种常见的挖掘机作简单介绍。正铲挖掘机的铲土动作形式。反铲式是最常见的挖掘机，向后向下，强制切土。图6-11 轮斗式多斗挖掘机斗轮式多斗挖掘机。

施工必备知识点

挖掘机，又称挖掘机械，是用铲斗挖掘高于或低于承机面的物料，并装入运输车辆或卸至堆料场的土方机械。挖掘机挖掘的物料主要是土壤、煤、泥沙以及经过预松后的土壤和岩石。从近几年工程机械的发展来看，挖掘机的发展相对较快，挖掘机已经成为工程建设中最主要的工程机械之一。使用挖掘机械很大程度上减轻了人力劳动，操作安全性明显提高。

在土方工程施工中，一般需要挖掘大量的土，这样人工施工就有些笨拙，有必要使用大型挖掘机械，一方面提高了工作效率，另一方面节省了人力资源。挖掘机分类如图6-1所示。

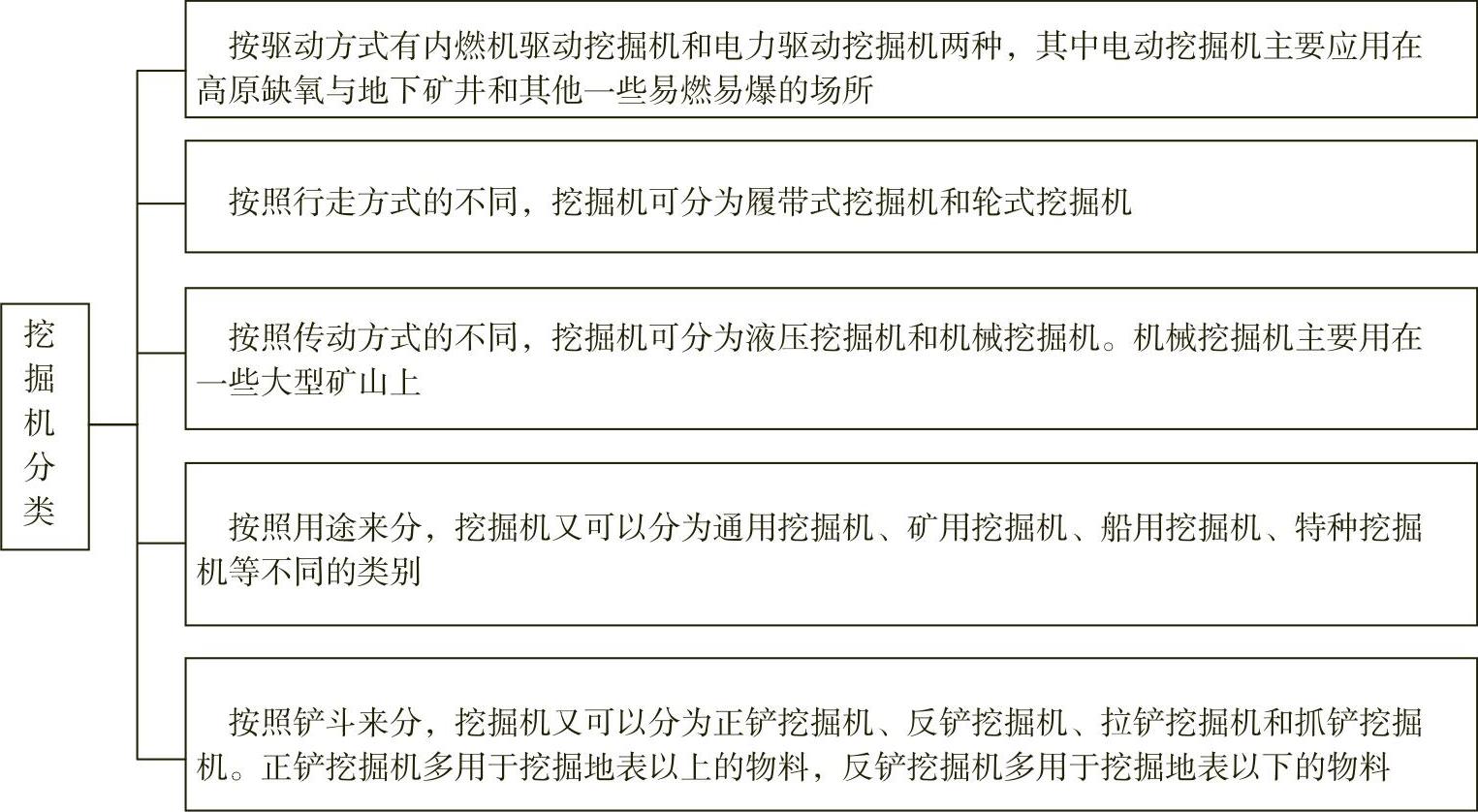

图6-1 挖掘机分类

下文主要介绍按铲斗划分的挖掘机。

园林辞典

正铲挖掘机（图6-2）适用于挖掘停机面以上的土方，但也可挖停机面以下一定深度的土方，挖掘机的每一个工作循环包括：挖掘、回转、卸土和返回。

挖土方式为：①正向掌子挖土；②侧向掌子挖土。

反铲挖掘机（图6-3）最适于开挖停机面以下的土方，例如基坑、渠道、管沟等的土方。但也可以开挖停机面以上的土方。只能挖Ⅰ～Ⅱ类土，硬土须预松。

挖土方式为：①沟端开行；②沟侧开行。

拉铲挖掘机（图6-4）其特点是后退向下、自重（土斗自重）切土。一般用于挖掘停机面以下的土方，最适于开挖水下土方及含水量大的土方。

抓铲挖掘机（图6-5）其特点是直上直下、自重（土斗自重）切土。适于挖掘窄深基坑或深井中的水下淤泥及砂卵石等松软土方。

图6-2 正铲挖掘机

图6-3 反铲挖掘机

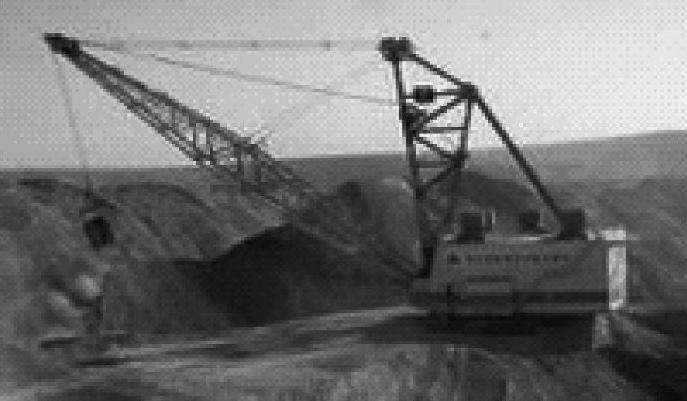

图6-4 拉铲挖掘机

图6-5 抓铲挖掘机

实践技能知识点

下面对几种常见的挖掘机作简单介绍。

1.单斗式挖掘机

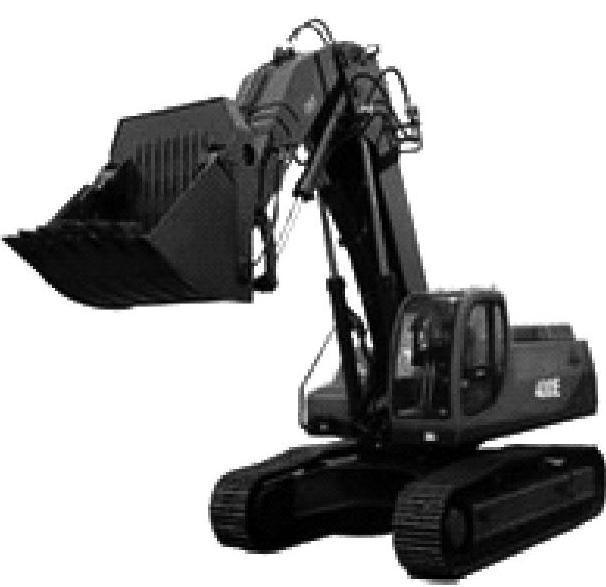

（1）正铲挖掘机。正铲挖掘机的铲土动作形式。其特点是“前进向上，强制切土”。正铲挖掘力大，能开挖停机面以上的土，宜用于开挖高度大于2m的干燥基坑，但须设置上下坡道。正铲的挖斗比同当量的反铲的挖掘机的斗要大一些，可开挖含水量不大于27%的Ⅰ～Ⅲ类土，且与自卸汽车配合完成整个挖掘运输作业，还可以挖掘大型干燥基坑和土丘等。正铲挖掘机的开挖方式根据开挖路线与运输车辆的相对位置的不同，挖土和卸土的方式有以下两种：正向挖土，侧向卸土；正向挖土，反向卸土。

园林辞典

挖掘力主要分为小臂挖掘力和铲斗挖掘力。

两个挖掘力的作用点均为铲斗的齿根（铲斗的唇边），只是动力不同，小臂挖掘力来自小臂油缸；而铲斗挖掘力来自铲斗油缸。

（2）反铲挖掘机。反铲式是最常见的挖掘机，向后向下，强制切土。可以用于停机作业面以下的挖掘，基本作业方式有：沟端挖掘、沟侧挖掘、直线挖掘、曲线挖掘、保持一定角度挖掘、超深沟挖掘和沟坡挖掘等。

（3）拉铲挖掘机。拉铲挖掘机也称索铲挖掘机。其挖土特点是“向后向下，自重切土”。宜用于开挖停机面以下的Ⅰ、Ⅱ类土。工作时，利用惯性力将铲斗甩出去，挖得比较远，挖土半径和挖土深度较大，但不如反铲灵活准确。尤其适用于开挖大而深的基坑或水下挖土。

（4）抓铲挖掘机。抓铲挖掘机也称抓斗挖掘机。其挖土特点是“直上直下，自重切土”。宜用于开挖停机面以下的Ⅰ、Ⅱ类土，在软土地区常用于开挖基坑、沉井等。尤其适用于挖深而窄的基坑，疏通旧有渠道以及挖取水中淤泥等，或用于装载碎石、矿渣等松散料等。开挖方式有沟侧开挖和定位开挖两种。如将抓斗做成栅条状，还可用于储木场装载矿石块、木片、木材等。

现代的挖掘机占绝大部分的是全液压全回转挖掘机。液压挖掘机主要由发动机、液压系统、工作装置、行走装置和电气控制等部分组成。液压系统由液压泵、控制阀、液压缸、液压马达、管路、油箱等组成。电气控制系统包括监控盘、发动机控制系统、泵控制系统、各类传感器、电磁阀等。

全液压全回转挖掘机一般由工作装置、回转装置和行走装置三大部分组成（图6-6）。
