园林工程施工技术+土方工程施工

2023-08-22 理论教育版权反馈

【摘要】：园林中如果没有排水工程，则雨水、污水淤积园内，将会使植物遭受涝灾，滋生大量蚊虫并传播疾病；既影响环境卫生，又会严重影响园里的所有游园活动。因此，在每一个园林工程中都要设置良好的排水工程设施。16）钢桩槽支撑应按“施工小经验”中所述规定施工。

施工必备知识点

园林排水系统需挖土埋设管道进行积水的排放，主要是把雨水、废水、污水收集起来并输送到适当地点排除，或经过处理之后再重复利用和排除掉。园林中如果没有排水工程，则雨水、污水淤积园内，将会使植物遭受涝灾，滋生大量蚊虫并传播疾病；既影响环境卫生，又会严重影响园里的所有游园活动。因此，在每一个园林工程中都要设置良好的排水工程设施。

园林中积水主要有天然降水、生产废水、游乐废水、生活污水等，要排除掉这些水，园林中需在地下铺设管道，通过管道把水输送到适当地点排除掉。

实践技能知识点

1.地下管道中线测设

（1）测设施工控制桩。在施工时，中线上的各桩将被挖掉，应在不受施工干扰、便于引测和保存点位处测设施工控制桩，用以恢复中线；测设地物位置控制桩，用以恢复管道附属构筑物的位置，如图5-1所示。中线控制桩的位置，一般是测设在管道起止点及各转点处中心线的延长线上，附属构筑物控制桩则测设在管道中线的垂直线上。

（2）槽口放线。管道中线控制桩定出后，就可根据管径大小、埋设深度以及土质情况，决定开槽宽度，并在地面上钉上边桩，然后沿开挖边线撒出灰线，作为开挖的界限，如图5-2所示。

若横断面上坡度比较平缓，开挖宽度可按式（5-1）计算：

B=b+2mh （5-1）

式中 b———槽底宽度；

h———中线上的挖土深度；

m———管槽放坡系数。

2.地下管道施工测量（图5-3）

管道的埋设要按照设计的管道路中线和坡度进行，因此施工中应设置施工测量标志，以使管道埋设符合设计要求。

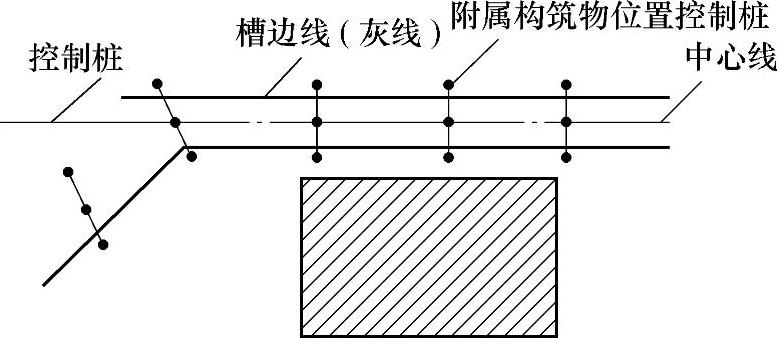

图5-1 测设施工控制桩

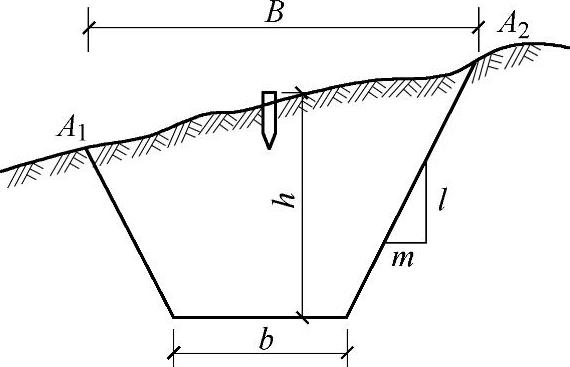

图5-2 槽口放线

图5-3 地下管道施工测量方法

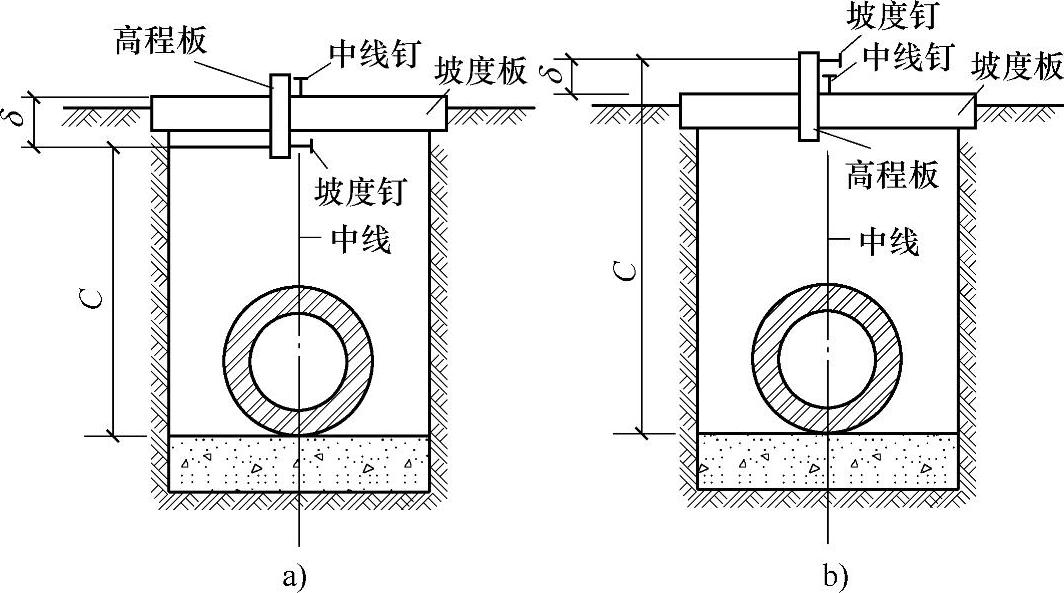

图5-4 龙门板

a）调整数为负 b）调整数为正

图5-5 轴线桩

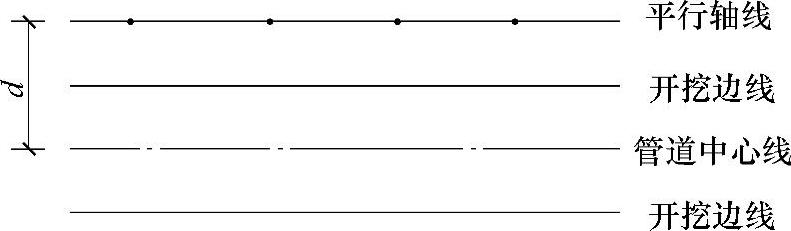

图5-6 平行轴腰桩法

施工小经验

在测设坡度钉时，应注意以下几点：

（1）坡度钉是施工中掌握高程的基本标志，必须准确可靠。为了防止误差超过限值或发生差错，应该经常校测，在重要工序施工之前和雨雪天之后，一定要做好校核工作，保证高程的准确。

（2）在测设坡度钉时，除校核本段外，还应量测已建成管道或已测设好的坡度钉，以防止因测量误差造成各段无法衔接的事故。

（3）在地面起伏较大的地方，常需分段选取合适的下反数，在变换下反数处，一定要特别注明，正确引测，避免错误。

（4）为了便于施工中掌握高程，每块龙门板上都应写上有关高程和下反数，供随时取用。

（5）如挖深超过设计高程，绝不允许加填土，只能加厚垫层。

高程板上的坡度钉是控制高程的标志，所以坡度钉钉好后，应重新进行水准测量，检查是否有误。施工中容易碰到龙门板，尤其在雨后，龙门板可能有下沉现象，因此还要定期进行检查。

3.排水土方工程过程（图5-7）

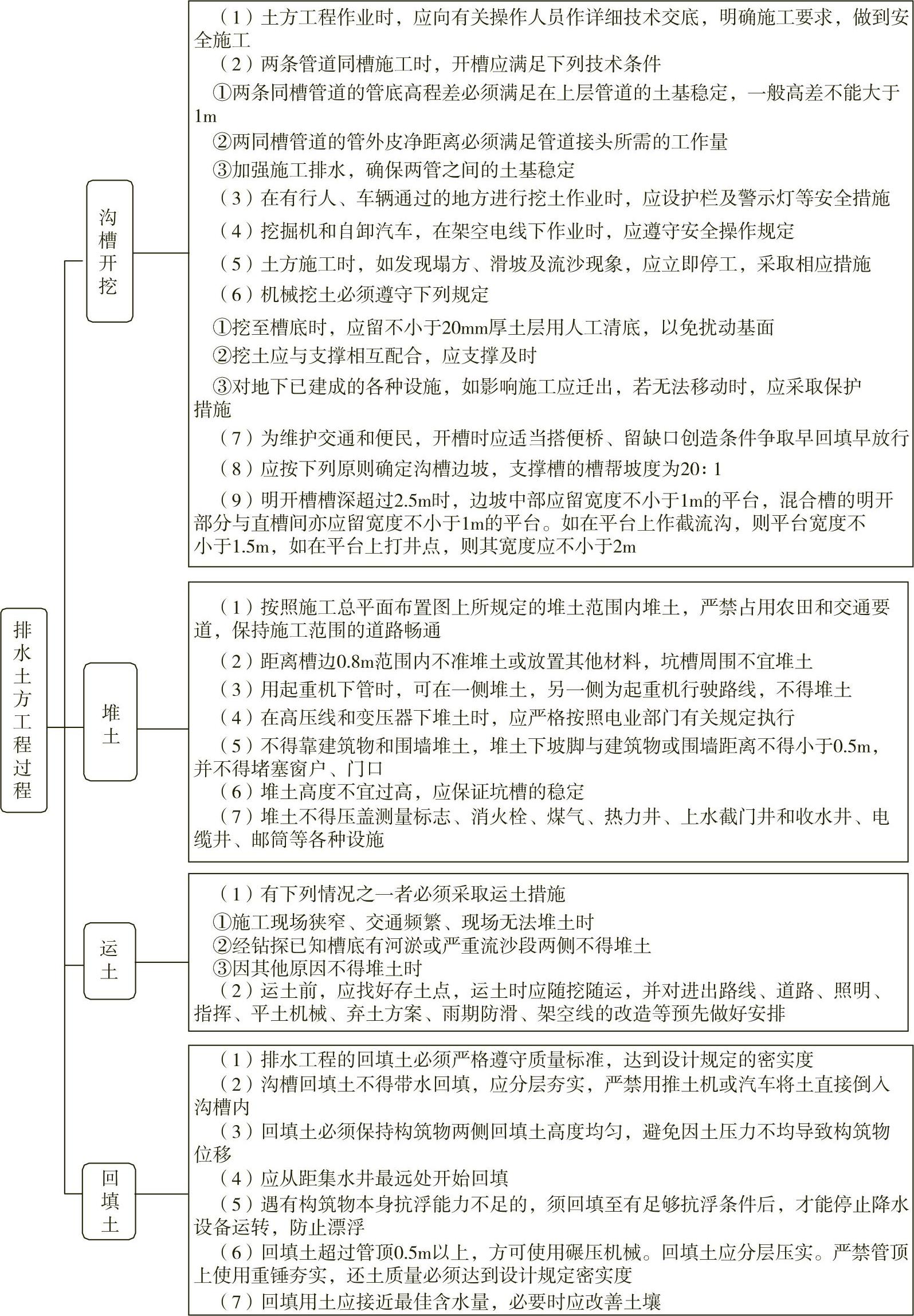

图5-7 排水土方工程过程

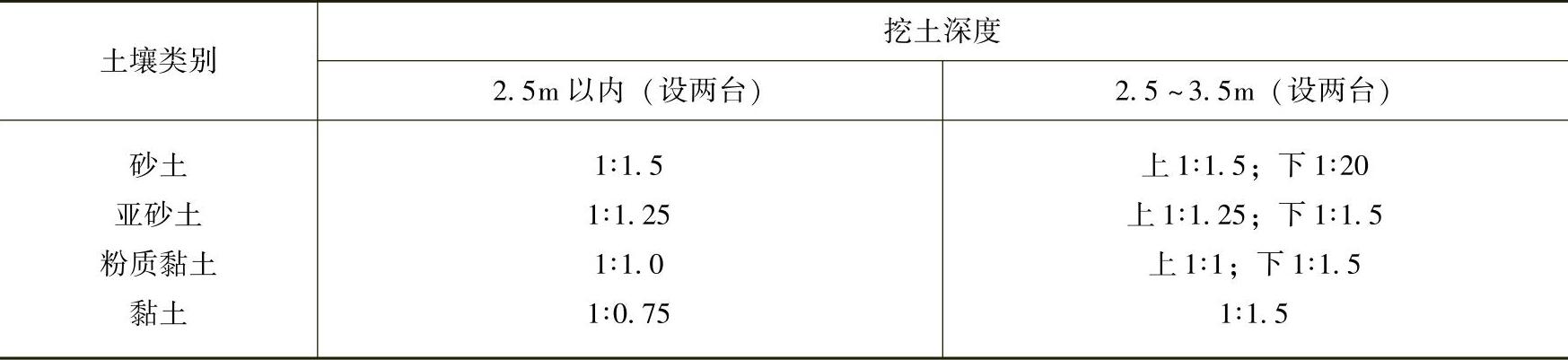

表5-1 明开槽边坡

4.沟槽支槽

1）支撑是防止沟槽（基坑）土方坍塌，保证工程顺利进行及人身安全的重要技术措施。

施工小经验

支撑结构应满足下列技术条件：

①牢固可靠，符合强度和稳定性要求。

②排水沟槽支撑方式应根据土质、槽深、地下水情况、开挖方法、地面荷载和附近建筑物安全等因素确定。重要工程要作支撑结构力学计算。

2）土方拆撑时要保证人身及附近建筑物和各种管线设施等的安全。

3）拆撑后应立即回填沟槽并夯实，严禁挑撑。

4）用槽钢或工字钢配备板作钢板桩的方法施工，镶嵌背板应做到严紧牢固。

5）支撑的基本方法，可分为横版支撑法、立板支撑法见表5-2。

表5-2 支撑的基本方法

6）撑杠水平距离不得大于2.5m，垂直距离为1.0～1.5m，最后一道杠比基面高出20cm，下管前替撑应比管顶高出20cm。

7）支撑时每块立木必须支两根撑杠，如属临时点撑，立木上端与上部立木应用扒锯钉牢，防止转动脱落。

8）检查井处应四面支撑，转角处撑板应拼接严密，防止坍塌落土淤塞排水沟。

9）槽内如有横跨、斜穿原有上、下水管道、电缆等地下构筑物时，撑板、撑杠应与原管道外壁保持一定距离，以防沉落损坏原有构筑物。

10）人工挖土利用撑杠搭设倒土板时，必须把倒土板连成一体，牢固可靠。

11）金属撑杠脚插入钢管内，长度不得小于20cm。

12）每日上班时，特别是雨后和流沙地段，应首先检查撑杠紧固情况，如发现弯曲、倾斜、松动时，应立即加固。

13）上下沟槽应设梯子，不许攀登撑杠，避免摔人。

14）如采用木质撑杠，支撑时不得用大锤锤击，可用压机或用大号金属撑杠先顶紧，后插入长短适宜（顶紧后再量实际长度）的木撑杠。

15）支撑时如发现因修坡塌方造成的亏坡处，应在贴撑板之前放草袋片一层，待撑杠支牢后，应认真填实，深度大者应加夯或用粗砂代填。雨期施工，无地下水的槽内也应设排水沟，如处于流沙层，排水沟底应先铺草袋片一层，然后排板支撑。

16）钢桩槽支撑应按“施工小经验”中所述规定施工。

施工小经验

1）桩长L应通过计算确定。

2）布桩：

A.密排桩。有下列情况之一者用密排桩：

（a）流沙严重。

（b）承受水平推力（如顶管后背）。

（c）地形高差很大，土压力过大。

（d）作水中围埝。

（e）保护高大与重要建筑物。

B.间隔桩。常用形式为间隔0.8～1.0m，桩与桩之间嵌横向挡土板。

3）桩的型号参照表5-3。

4）嵌挡板。按排板与草袋卧板的规定执行，木板厚度为3～5cm，要求做到板缝严密，板与型钢翼板贴紧，并自下而上及时嵌板。

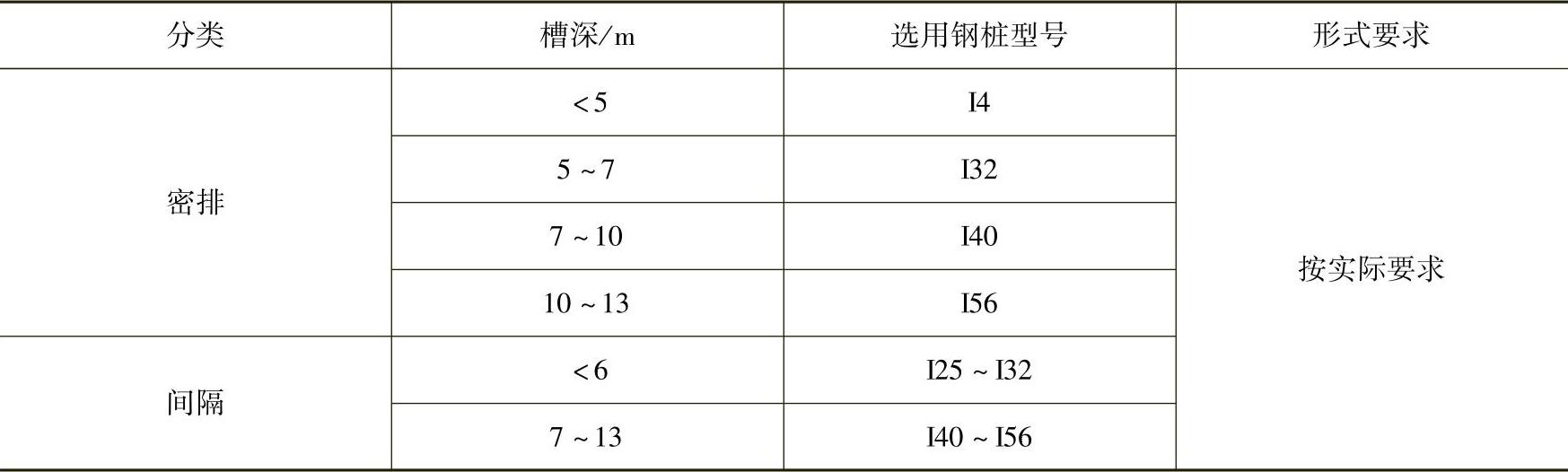

表5-3 桩的型号
