【摘要】：园林辞典滑坡推力：指滑坡体向下滑动的力与土抵抗向下滑动力之差，常用折线法进行分析和计算。计算时，顺滑坡主轴取1m宽的土条为计算基本截面，不考虑土条两侧的摩阻力。

施工必备知识点

土坡的失稳受内部和外部因素制约，当超过土体平衡条件时，土坡便发生失稳现象。

1.土坡失稳（产生滑动）原因分析（图3-7、图3-8）

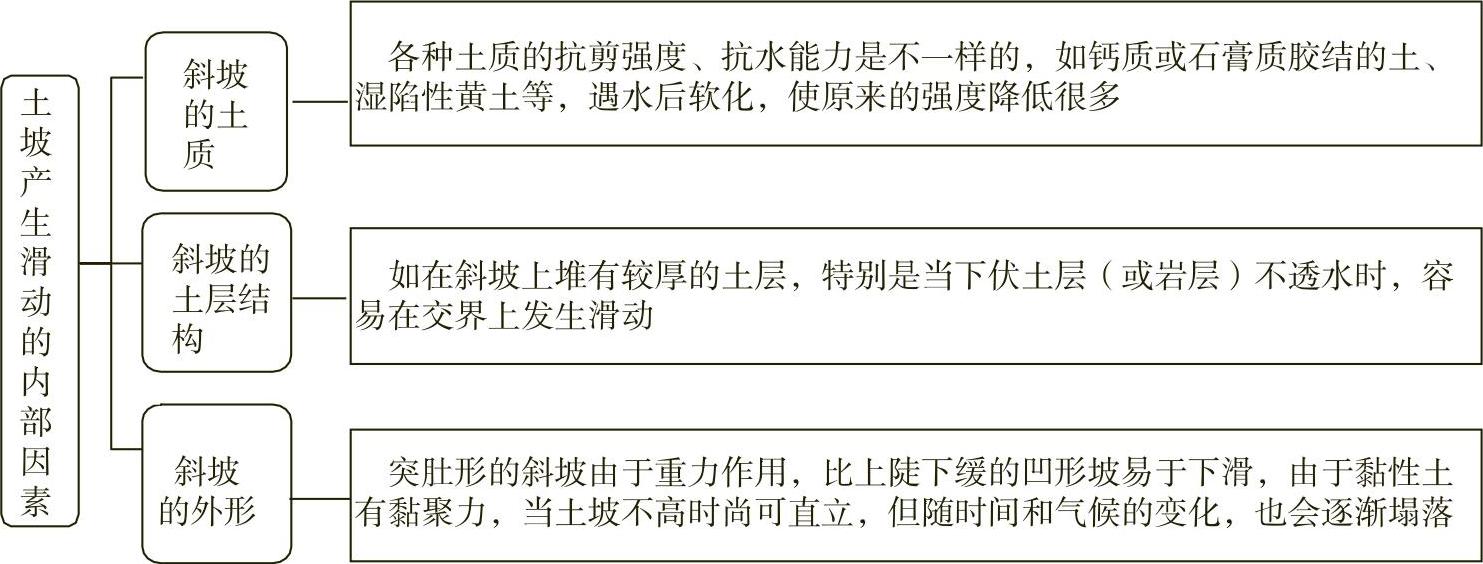

图3-7 土坡产生滑动的内部因素

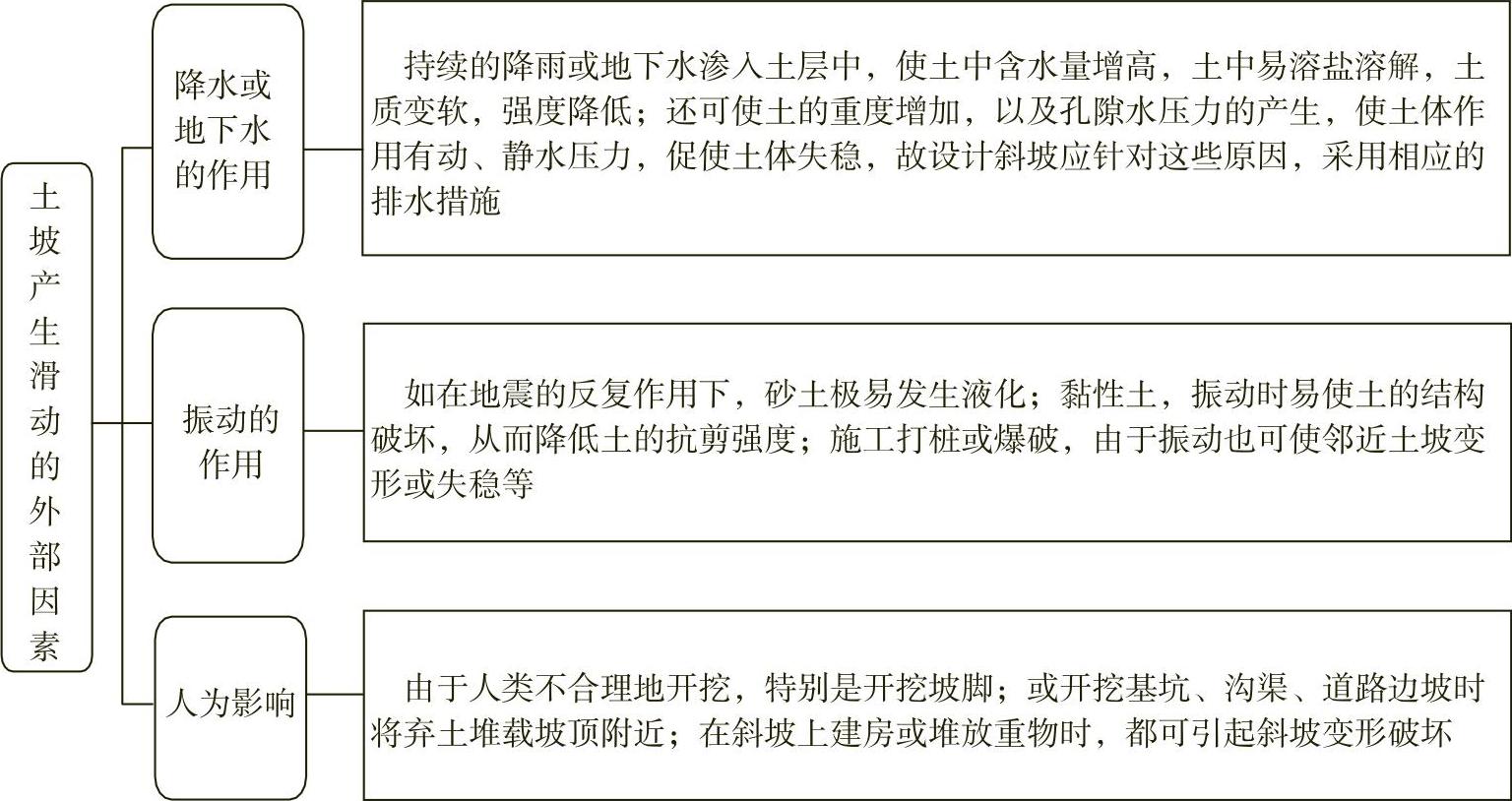

图3-8 土坡产生滑动的外部因素

2.简单土坡稳定性计算（图3-9～图3-12）

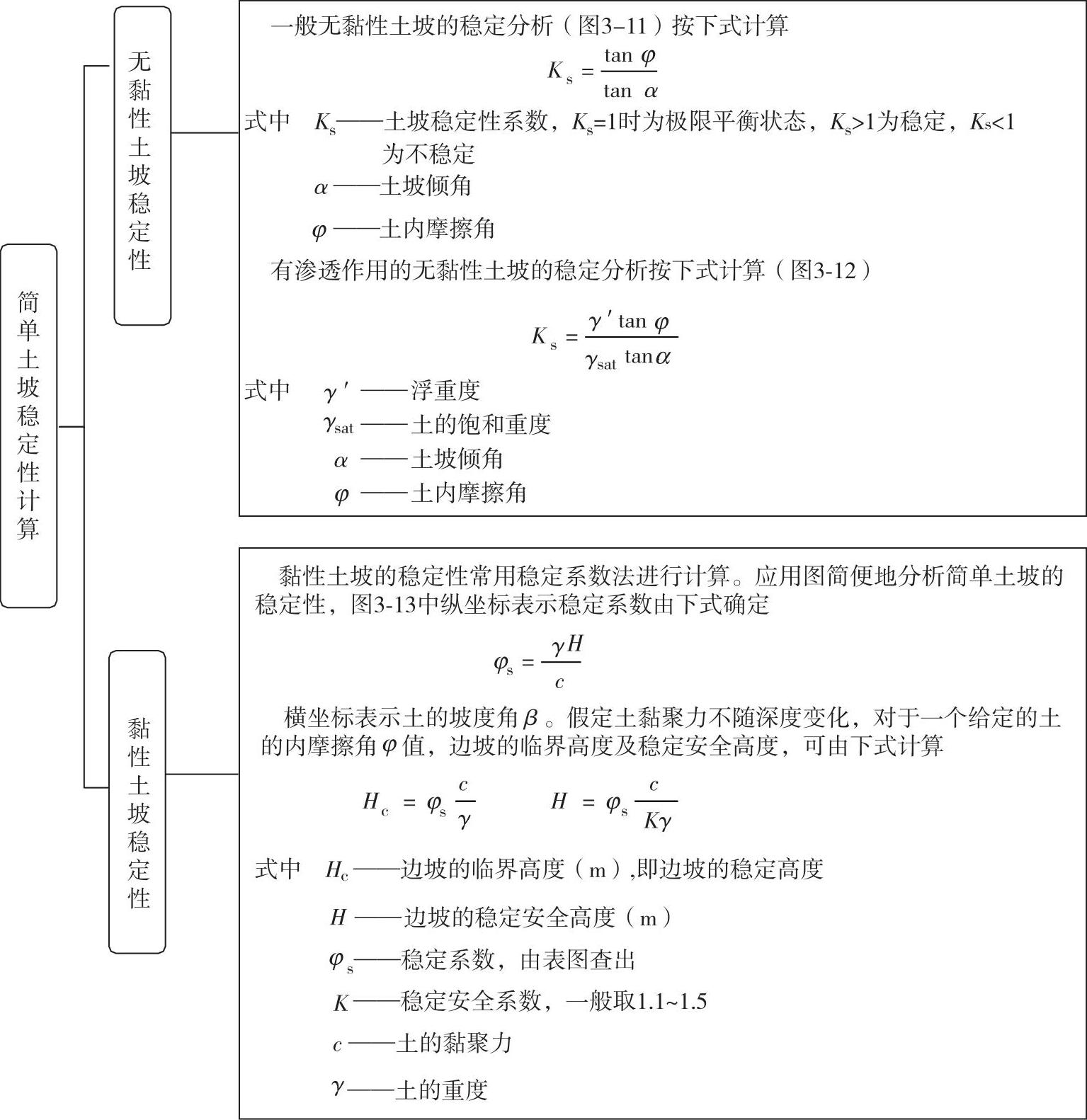

图3-9 简单土坡稳定性计算

图3-10 一般的无黏性土土坡

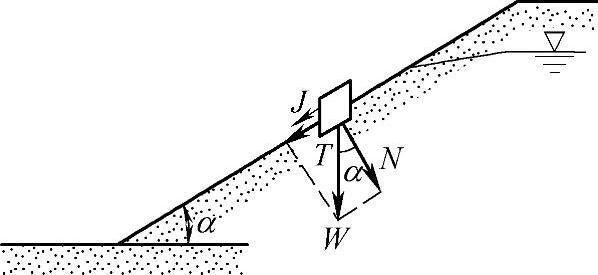

图3-11 有渗流作用的无黏性土土坡

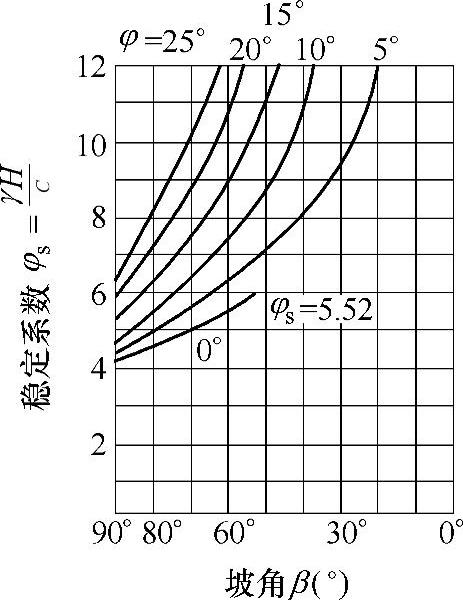

图3-12 不同内摩擦角φ_s—β曲线

园林辞典

土坡：指具有倾斜坡面的土体。通常可分为天然土坡（由于地质作用自然形成的土坡，如山坡、江河岸坡等）和人工土坡（经人工挖、填的土工建筑物边坡，如基坑、渠道、土坝、路堤等）。当土坡的顶面和地面都是水平的，并延伸至无穷远，且由均质土组成时，则称为简单土坡。

3.土体开挖高度的计算（图3-13）

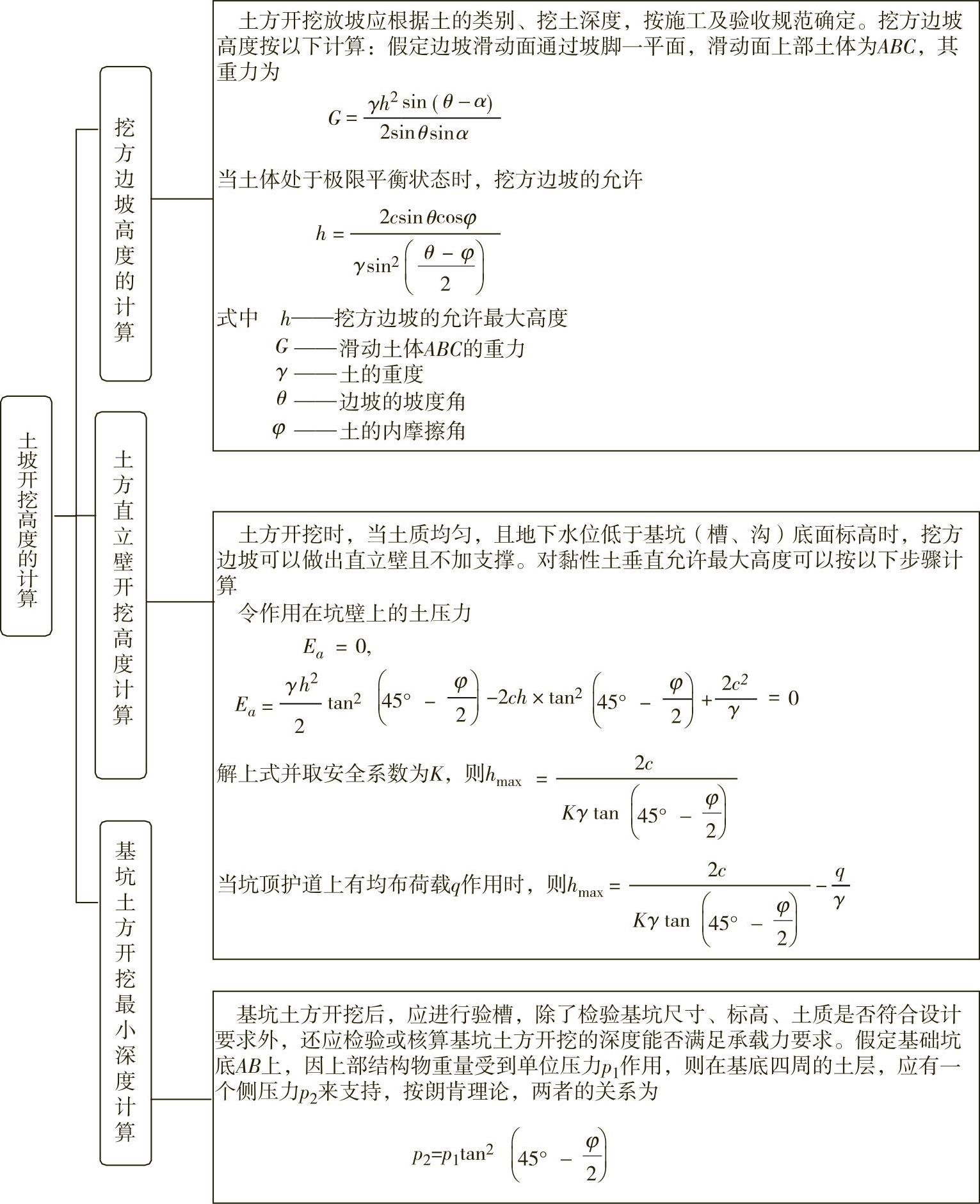

图3-13 土坡开挖高度的计算

实践技能知识点

土体滑坡分析与计算

（1）为了评价山坡的稳定性和设置支挡结构，预防滑坡，工程施工前，常需进行滑坡的分析与计算，求出推力大小、方向和作用点，以确保施工和工程使用安全。

园林辞典

滑坡推力：指滑坡体向下滑动的力与土抵抗向下滑动力之差，常用折线法进行分析和计算。当滑体具有多层滑动面时，应取推力最大的滑动面确定滑坡推力。

计算时，假定滑坡面为折线形，斜坡土石体沿着坚硬土层或岩层面做整体滑动；并设滑坡推力作用点位于两段界面的中点，方向平行于各段滑面的方向。计算时，顺滑坡主轴取1m宽的土条为计算基本截面，不考虑土条两侧的摩阻力。如图3-14所示，假设滑体处于极限平衡状态，则滑坡推力可按式（3-8）～式（3-10）计算。

F_n=F_n-1φ^+γ_tGnt-Gnntanφ_n-c_nl_n （3-8）

φ′=cos（β_n-1-β_n）-sin（β_n-1-β_n）tanφ_n （3-9）

G_nt=G_nsinβ_n；G_nn=G_ncosβ_n （3-10）

图3-14 滑坡推力计算简图

计算时，从上往下逐段计算剩余下滑力，并逐段下传，一直到滑体的最后一段或支挡结构，可得出滑坡的最终推力或支挡结构所承受的滑坡推力。

（2）为防止边坡失稳，山体或土体滑坡，一般常采取有效措施（图3-15）。

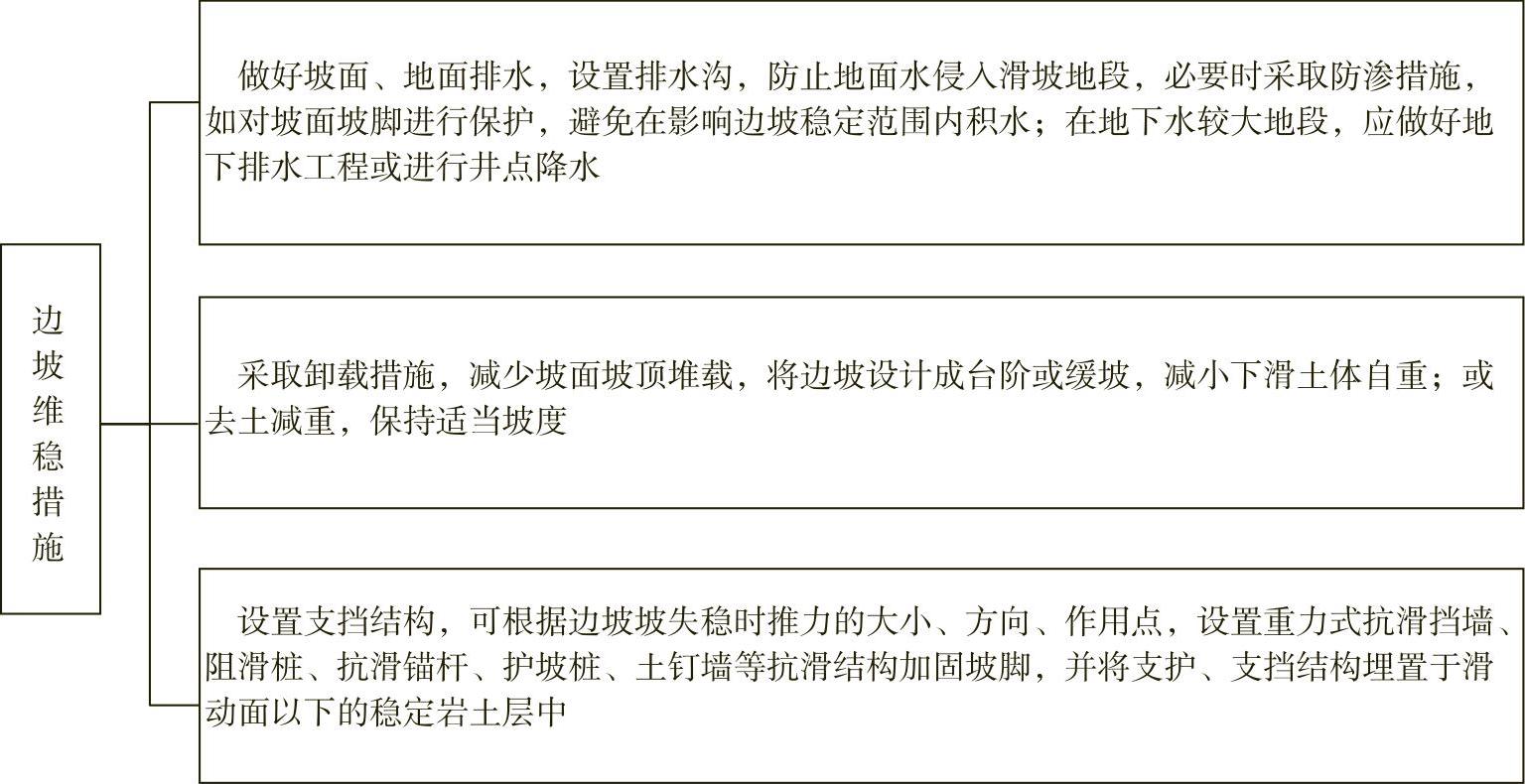

图3-15 边坡维稳措施
