园林竖向设计的重要性及其与土方工程量的关系

2023-08-22 理论教育版权反馈

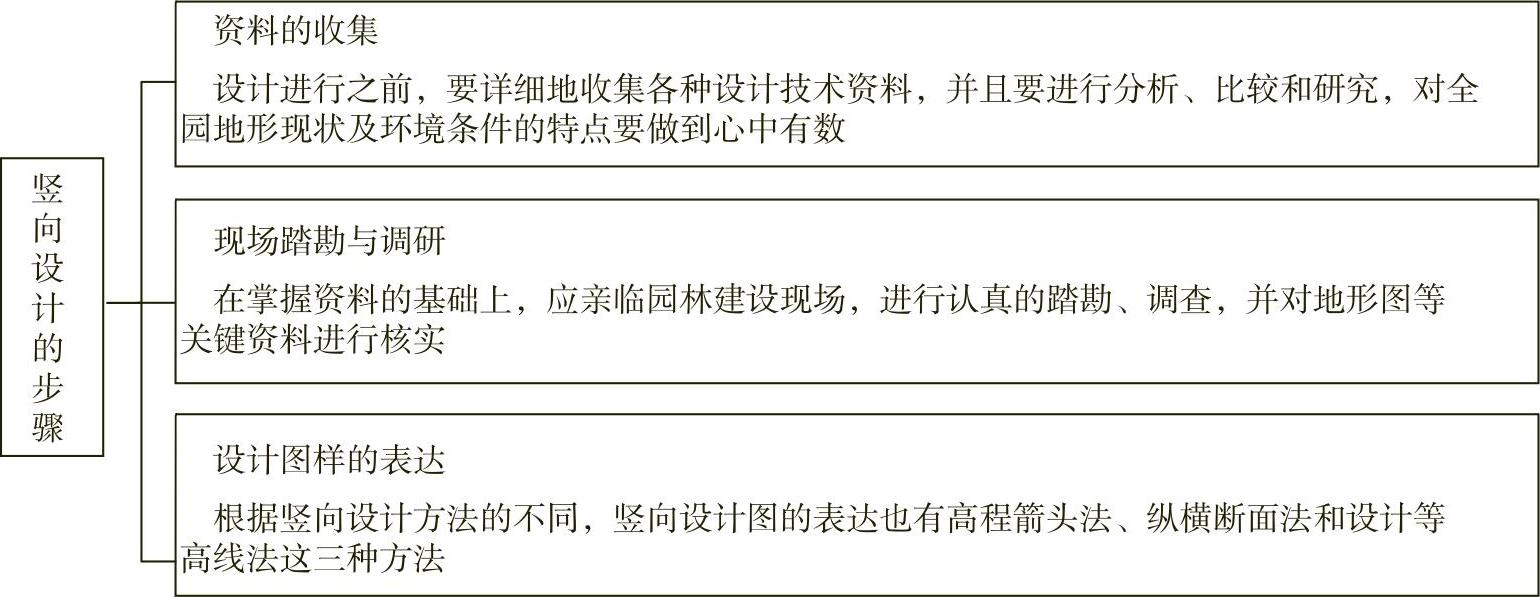

【摘要】：竖向设计是直接塑造园林立面形象的重要工作。图1-9 竖向设计的步骤6.竖向设计和土方工程量竖向设计合理与否，不仅影响整个公园的景观和建成后的使用管理，而且直接影响土方工程量和公园的基建费用。一项好的竖向设计应该是以能充分体现设计意图为前提，而其土方工程量最少（或较少）的设计。

施工必备知识点

土方工程较重，施工前必须进行设计。土方工程的设计包括平面设计和竖向设计两方面，平面设计是指在平面图上设计出不同性质地形单元的位置和轮廓（凸地形、凹地形等）；竖向设计是指在一块场地上进行垂直于水平面方向的布置和处理，它是园林总平面设计的一个不可缺少的组成部分。其目的是改造和利用地形，使确定的设计标高和设计地面能够满足园林道路、场地、建筑及其他建设工程对地形的合理要求，保证地面水能够有组织地排除，并力争使土石方量最小，最终使园林中各个景点、各种设施及地貌等在高程上达到合理要求。

园林用地的竖向设计就是园林中各个景点、各种设施及地貌等在高程上如何创造高低变化和协调统一的设计。竖向设计是直接塑造园林立面形象的重要工作。其设计质量的好坏、设计所定各项技术经济指标的高低以及设计的艺术水平如何，都将对园林建设的全局造成影响。因此，在设计中除了要反复比较、深入研究、审慎落笔之外，还要遵循以下几方面的设计原则。

1）功能优先，造景并重。

2）利用为主，改造为辅。

3）因地制宜，顺应自然。

4）就地取材，就近施工。

5）填挖结合，土方平衡。

实践技能知识

1.常见地形单元类型

下面介绍几类常见的地形单元类型，如图1-1和图1-2所示。

除图1-1中所示的常见地形单元类型外，还有坞、峦、沟、壑、川等类型。

2.竖向设计的内容

建设场地是不可能全都处在设想的地势地段。建设用地的自然地形往往不能满足建（构）筑物对场地布置的要求，在场地设计过程中必须进行场地的竖向设计，将场地地形进行竖直方向的调整，充分利用和合理改造自然地形，合理选择设计标高，使之满足建设项目的使用功能要求，成为适宜建设的建筑场地。

竖向设计又称竖向规划，是规划场地设计中一个重要的有机组成部分，它与规划设计、总平面布置密切联系而不可分割。当地域范围大，在地形起伏较大的场地进行功能分区、路网及其设施位置的总体布局安排上，除须满足规划设计要求的平面布局关系外，还受到竖向高程关系的影响。所以，在考虑规划场地的地形利用和改造时，必须兼顾总体平面和竖向的使用功能要求，统一考虑和处理规划设计与实施过程中的各种矛盾与问题，才能保证场地建设与使用的合理性、经济性。做好场地的竖向设计，对于降低工程成本、加快建设进度具有重要的意义，其内容如图1-3所示。

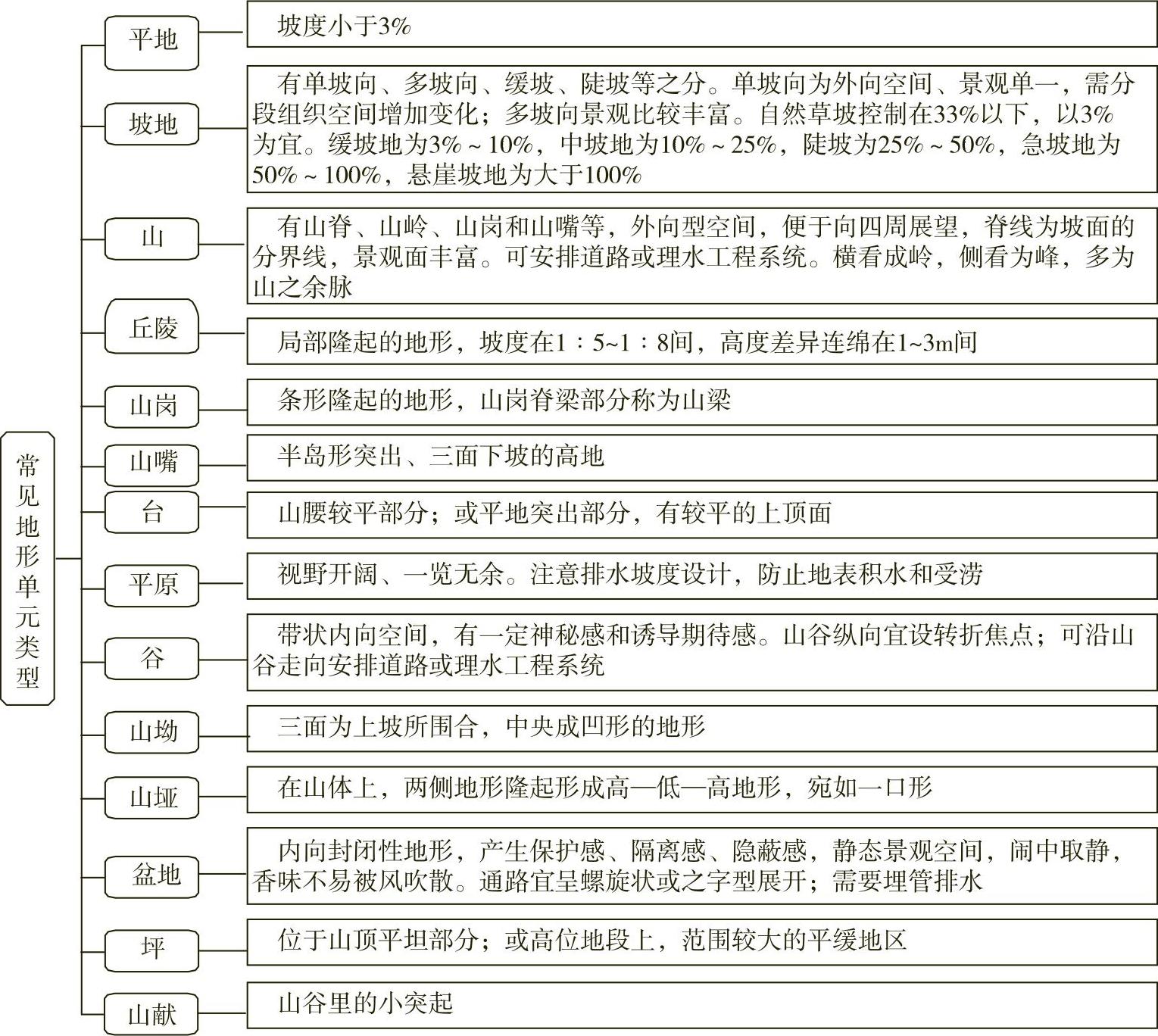

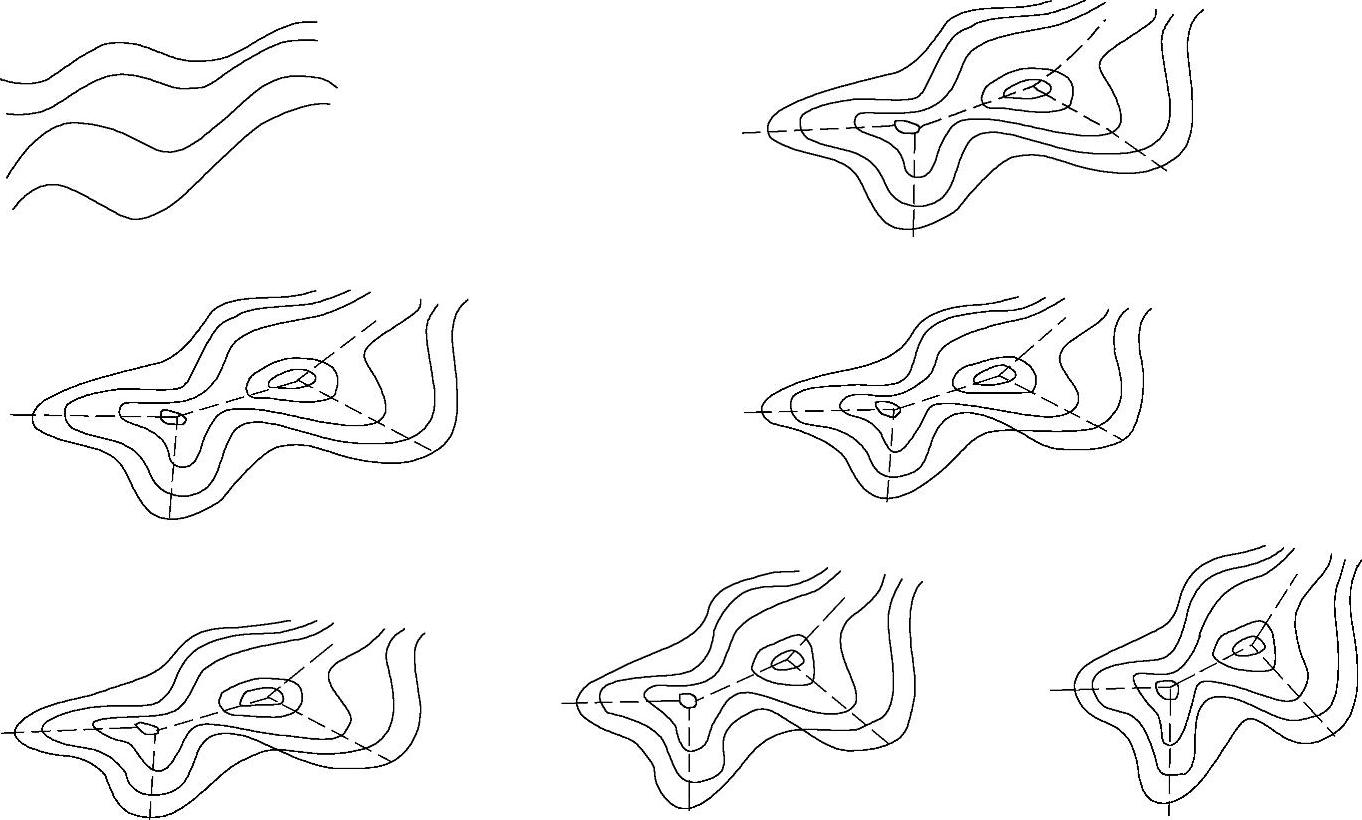

图1-1 常见地形单元类型

图1-2 常见地形单元

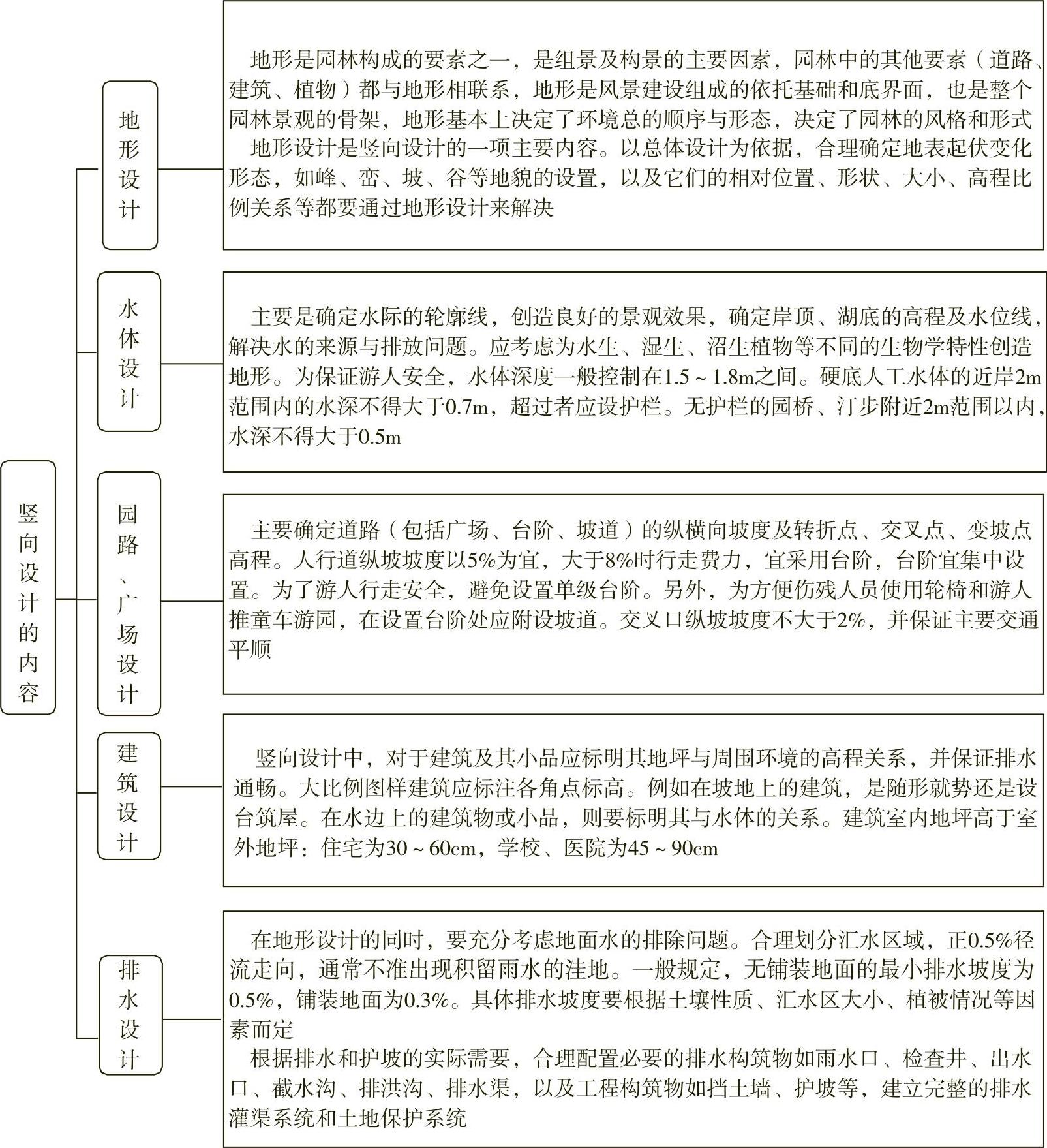

图1-3 竖向设计的内容

3.竖向设计的方法

园林竖向设计所采用的方法主要有三种，即高程箭头法、纵横断面法和设计等高线法，如图1-4、图1-5、图1-6所示，图1-7详细叙述了这三种方法。

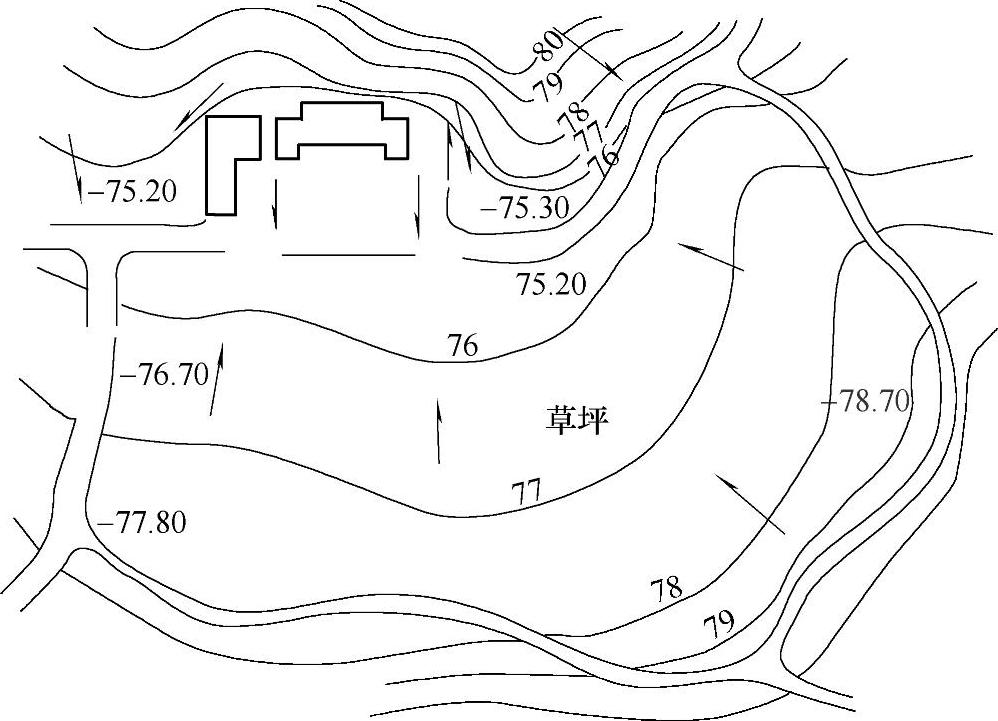

图1-4 用高程箭头法进行竖向设计

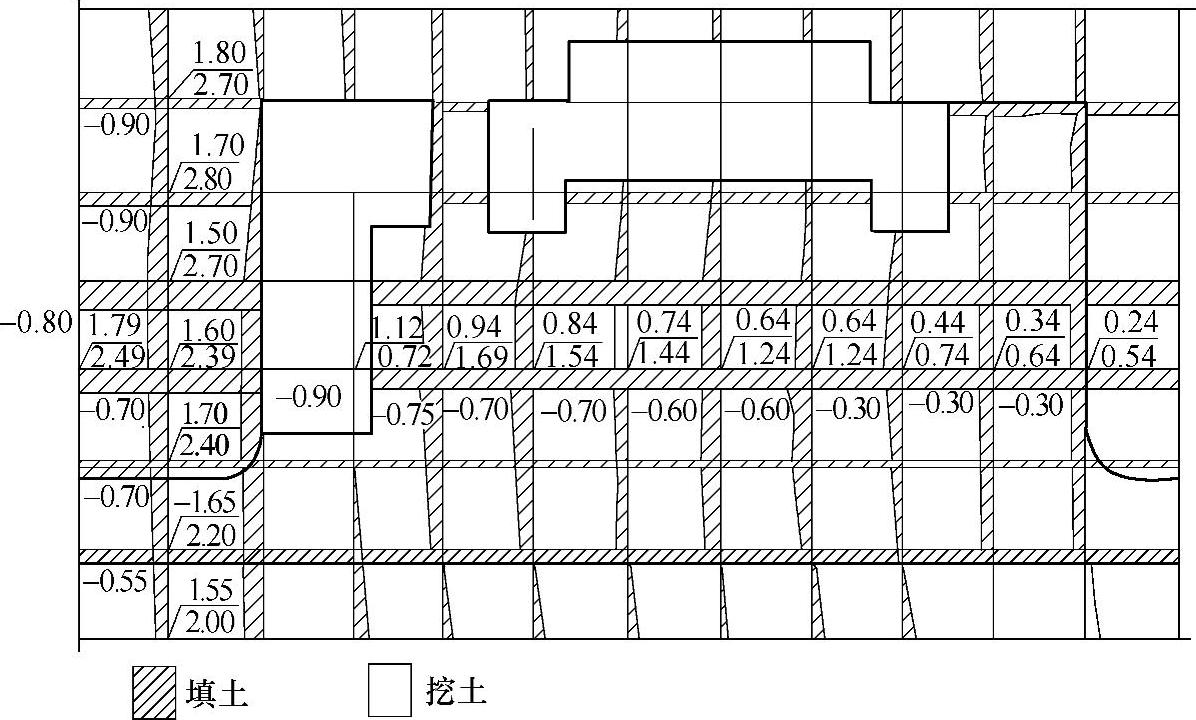

图1-5 用纵横断面法进行竖向设计

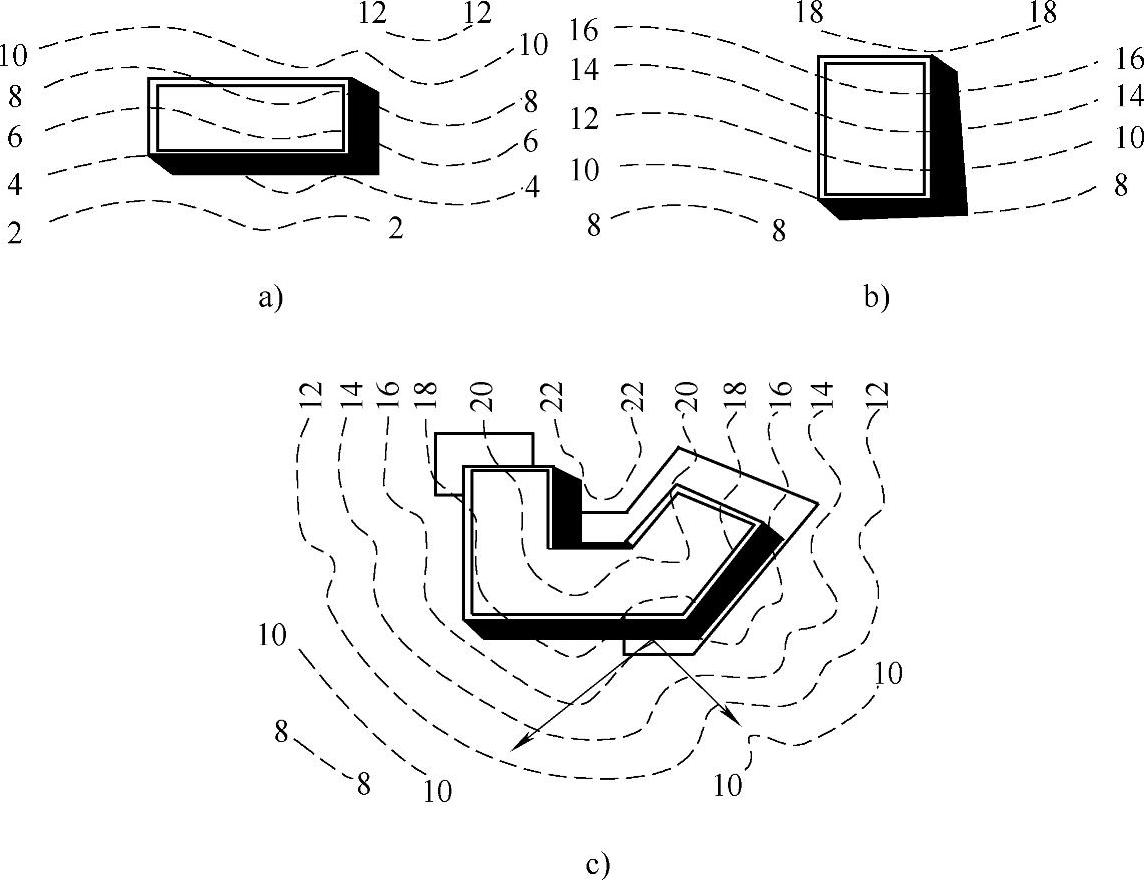

图1-6 用设计等高线和原地形的自然等高线进行竖向设计

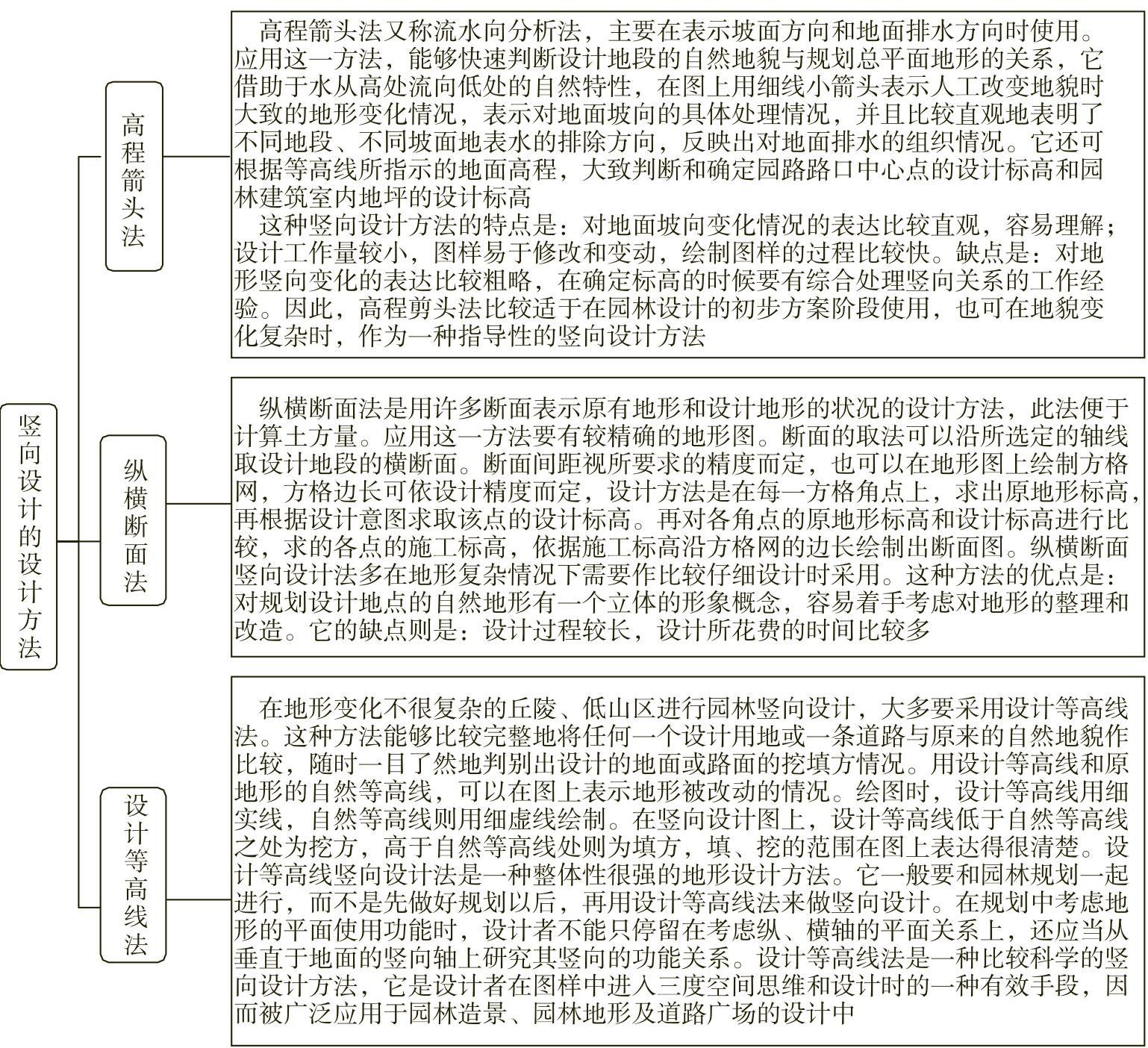

图1-7 竖向设计的三种设计方法

施工小经验

采用纵横断面法的具体方法步骤如下：①绘制地形方格网；②根据地形图中的自然等高线，用插入法求出方格网交叉点的自然标高；③按照自然标高情况，确定地面的设计坡度和方格网每一交点的设计标高，并在每一方格交点上注明自然地形标高和设计标高；④选定一标高点作为绘制纵横断面的起点，此标高应低于规划平面图中所有的自然标高；⑤在方格网纵轴方向将设计标高和自然标高之差，用统一比例标明，并将它们用线连接起来形成纵断面。沿横轴方向绘制横断面图的方法与纵断面相同。根据纵横断面图所示自然地形的起伏情况，将原地面标高和设计标高逐一比较，考虑地面排水组织与建筑组合因素，对土方量进行粗略的平衡；⑥另外用一张纸，把最后确定的方格网交点设计标高和原有标高抄绘下来，标高标注方法是采用分数式；⑦绘制出设计地面线，即求出原有地形标高和设计标高之差。

4.等高线法

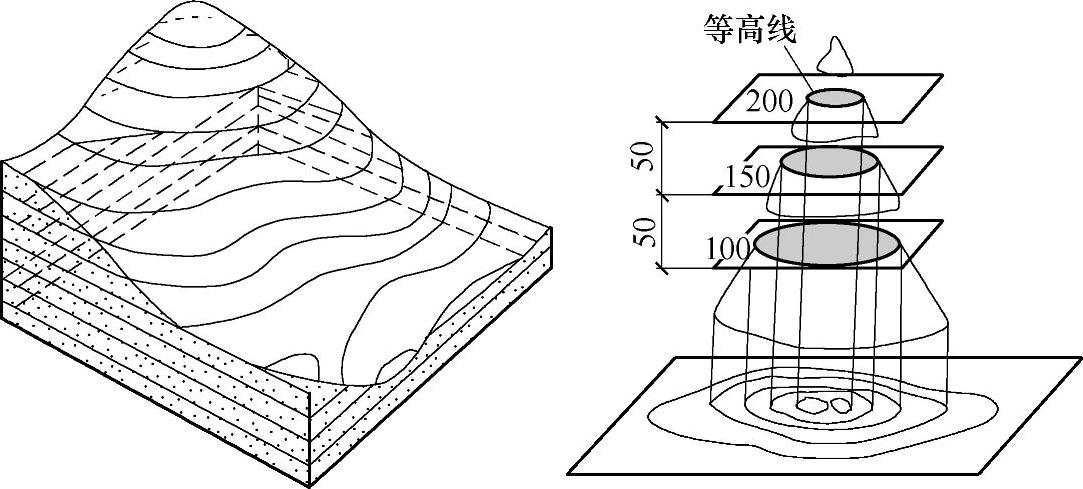

（1）园林建设中常用等高线法。等高线是指一组垂直间距相等、平行于水平面的假想面，与自然地貌相交切所得到的交线在平面上的投影（图1-8）。给这组投影线标注上相应的数值，便可用它在图样上表示地形的高低陡缓、峰峦位置、坡谷走向及溪池的深度等内容。
