设计车站线路时，在平面图上要计算各有关点的坐标，并确定各股道的实际有效长。现举例说明其计算过程。

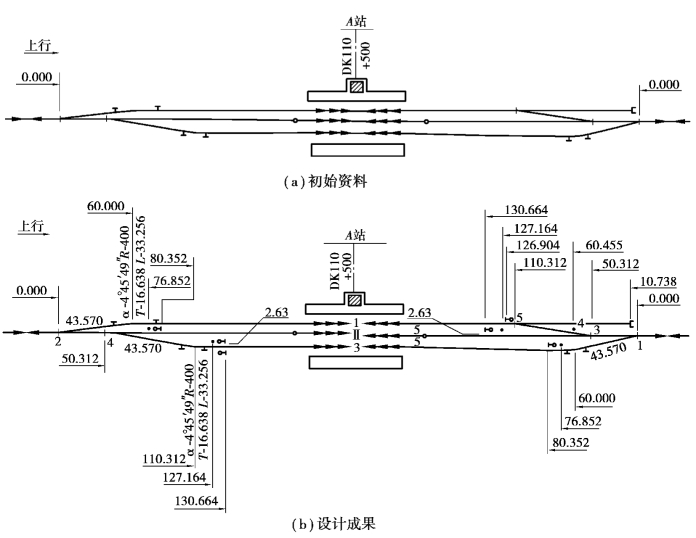

【例5.4】　已知：某客货共线铁路设计速度为160 km/h，某中间站A 的线路及布置如图5.36（a）所示。列车侧向过岔速度不超过50 km/h，采用混凝土岔枕。正线兼到发线Ⅱ道通行超限货物列车，中间站台宽4 m，到发线有效长为850 m。出站信号机采用基本宽度为380 mm的高柱色灯信号机，到发线采用双进路。

求：①计算并标出各道岔中心、连接曲线角顶、警冲标及信号机坐标；②确定各到发线的实际有效长。

【解】　①线路及道岔编号。按照5.1.4 节的有关规定确定相应的股道编号和道岔编号，结果如图5.36（b）所示。

②确定各线路间的线间距。查表5.3，得站内1、Ⅱ股道之间及Ⅱ、3 股道之间的线间距均为5 m。

③确定各道岔的辙叉号码及道岔配列。根据已知条件，各道岔选用图号为专线4249 的12号提速道岔。

④确定各连接曲线的曲线要素。根据有关规定，岔后连接曲线的半径R 选为400 m、不设缓和曲线。查表4.2 得12 号道岔的转角α 为4°45′49″，由式（5.12）、式（5.13）计算得连接曲线的切线长T、曲线长L 为：

pagenumber_ebook=212,pagenumber_book=204

pagenumber_ebook=213,pagenumber_book=205

由【例5.2】、图5.16 可知，道岔中心至曲线切点的距离为：

pagenumber_ebook=213,pagenumber_book=205

在图上标明α、R、T、L（几条相同的曲线，标明其中一条即可），在线路终端连接的斜边上标明道岔中心至曲线切点的距离，如图5.36（b）中3 道右端的43.570 m。

⑤确定警冲标、信号机的位置。查表5.12，得警冲标至道岔中心的距离LJ=50.560 m。根据有关规定，选用高柱信号机，Ⅱ道通行超限货物列车，查表5.13 得一般地段出站信号机至道岔中心的距离LX=80.352 m。

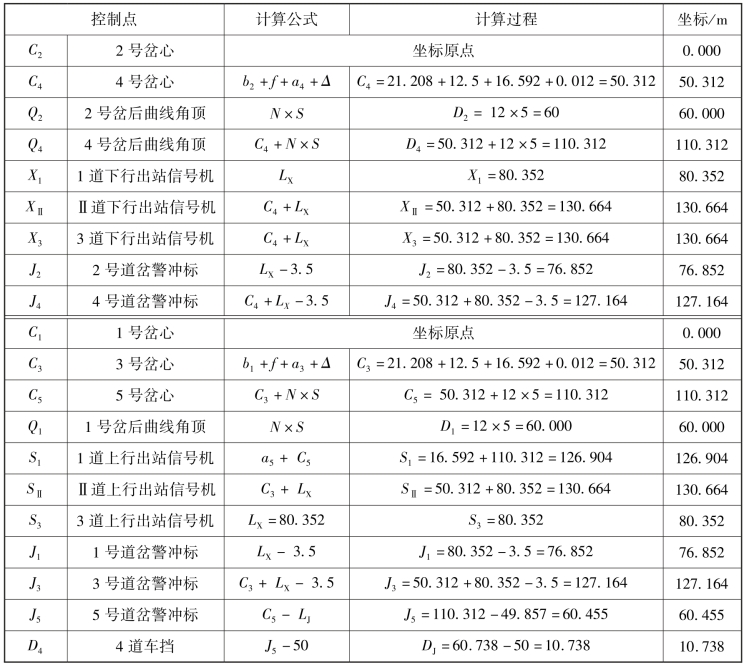

⑥坐标计算。以车站两端正线上的最外方道岔中心为原点，由外向内逐一算出各道岔中心、连接曲线的角顶、警冲标及出站信号机等的x 坐标，见表5.14。本算例暂不考虑轨道电路、轨缝设置与出站信号机、警冲标的位置关系。y 坐标一般不计算，只需将警冲标和信号机中心至邻线的垂直距离[如图5.36（b）中的2.63 m]标明即可。

计算过程中，有关数据可以从有关设计手册中查出。线路数目不多的区段站和中间站可将计算结果标在布置图上。采用这种方法可使尺寸一目了然，但线路多且构造复杂时，因坐标点太多，应另列坐标表。

⑦推算各条线路实际有效长。将各条线路两端有效长控制点（信号机及警冲标）的x 坐标填入表5.15 的3、4 列内，这两栏数字相加得第5 列。第5 列中数值最大者就是有效长度最短的线路（即控制有效长的线路），其有效长度按规定的标准长度850 m 设计。
