铁路车站的线路种类及功能
【摘要】：图5.2车站线路图Ⅱ—正线；1、3、4、5—到发线；6、7、8—调车线；9、10、11—站修线；12、14—牵出线；13—货物线；机1—机车走行线；机2、机3—整备线；机4—卸油线正线正线是指连接区间并贯穿或直股伸入车站的线路，如图5.3 中的线Ⅱ。站线站线是指车站内除正线以外的线路。但这些车站不办理铁路营业业务，仅为取送车服务，均不列入国家铁路的营业车站。图5.3正线示意图
铁路线路分为正线、站线、段管线、岔线及特别用途线（图5.2）。

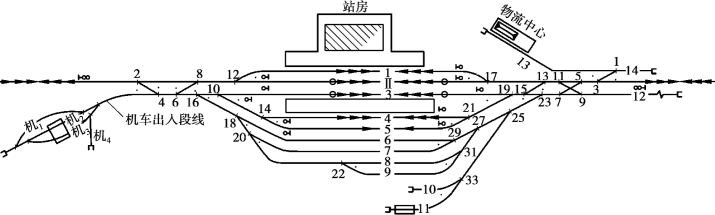

图5.2 车站线路图
Ⅱ—正线；1、3、4、5—到发线；6、7、8—调车线；9、10、11—站修线；12、14—牵出线；13—货物线；机1—机车走行线；机2、机3—整备线；机4—卸油线
（1）正线
正线是指连接区间并贯穿或直股伸入车站的线路，如图5.3 中的线Ⅱ。
正线可以分为区间正线和站内正线。连接车站之间的正线部分为区间正线，如图5.3（a）所示；贯穿或直股伸入车站的部分为站内正线（一般供列车通过之用），如图5.3（b）、（c）所示。
（2）站线
站线是指车站内除正线以外的线路。将在下一节中对站线进行详细介绍。
（3）段管线
段管线是指机务、车辆、动车、工务、电务等段专用并由其管理的线路。
（4）岔线
岔线是指在区间或站内接轨，出岔后通向路内、路外其他单位的专用线路，如支线、专用线、工业企业线等。路外、单位包括厂矿企业、砂石场、港湾、码头、货物仓库等。
岔线直接为厂矿企业服务，为了取送车方便，有的岔线连接大的厂矿，这时也需要设置车站，车站间还需要办理闭塞。但这些车站不办理铁路营业业务，仅为取送车服务，均不列入国家铁路的营业车站。
（5）特别用途线
特别用途线是指为保证行车安全而设置的安全线和避难线，详见第4 章。
图5.3 正线示意图
