货运仓库是以库房、货场及其他设施、装置为劳动手段，对货运物资进行收进、整理、储存、保管和发送等作业的场所。

为方便装卸作业，仓库应设在货物站台上，如图4.29 所示。

1）形式选择

仓库可分为单层仓库、双层仓库和多层仓库。

单层仓库一般设计成库外布置装卸线的仓库。当气候不良，作业量较大且有根据时，也可设计为库内布置装卸线仓库（表4.11）。

货运量大、用地困难、有相应装卸机械设备时，可采用双层或多层仓库。

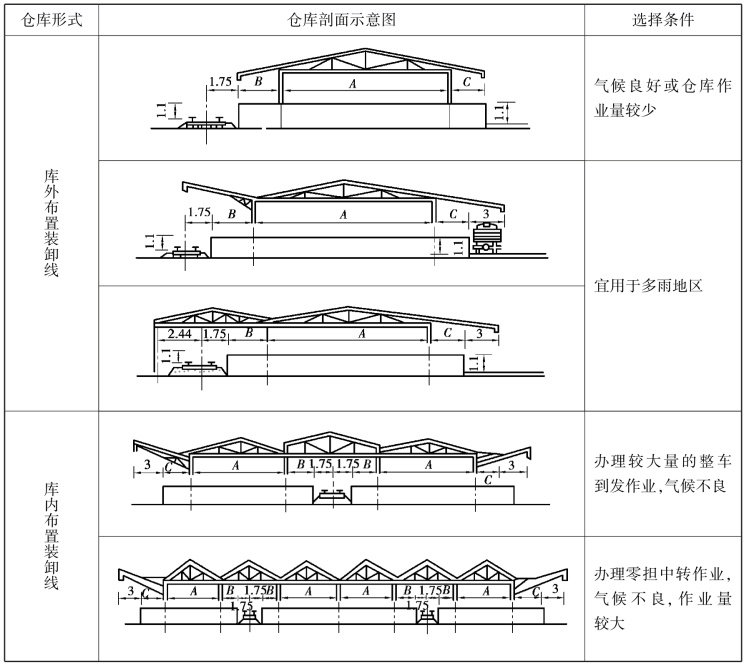

表4.11　单层仓库形式表　单位：m

pagenumber_ebook=131,pagenumber_book=123

注：①A 为仓库宽度，小型货场一般以9 ～12 m 为宜，大、中型货场一般不小于15 m。
②B 为靠货物线侧货物站台宽度，叉车作业时宜采用4.0 m，但主要零担货物中转站台宜采用7.0 m；人力作业时可采用3.5 m。
③C 为靠道路侧货物站台宽度，叉车作业时宜采用3.5 m，但作业量大的零担仓库宜采用4.0 m；人力作业时可采用2.5 m。

2）尺寸确定

仓库墙壁外侧至站台边沿的宽度，在铁路一侧一般不小于3 m，在场地一侧一般不小于2 m。

（1）仓库宽度

仓库的宽度应根据货运量、货物品种、作业性质、装卸机械类型、取送车组长度以及仓库结构的模数等因素确定，见表4.11。中间站小型货场货物仓库宽度一般采用9 ～12 m。

（2）仓库长度

仓库的长度应根据需要的堆货面积和所采用的仓库宽度计算确定。当仓库的总长度比较长时，为了便于仓库的管理及成组装卸作业，减少取送调车与装卸作业的干扰，仓库的总长度应分为若干节。对矩形站台仓库的每节仓库长度，大型货场不大于210 m，中型货场不大于140 m，跨线仓库以210 m 为宜，阶梯形站台仓库一般为70 ～100 m。

3）设置位置

仓库一般设置在站台上并与装卸线及货场道路综合布置，力求货物装卸与搬运作业布置合理。

4）货棚、雨棚

跨线货棚是内部布置装卸线的货棚，一般在中转零担站台和多雨地区且作业量大的货场内根据需要设置。

为避免货物在装卸和搬运作业时遭受湿损，一般情况下，仓库雨棚的宽度应伸至站台边缘。在多雨地区且作业繁忙的大中型货场仓库，雨棚在铁路一侧时可根据需要伸至车辆中心线或将车辆全部遮盖，此时伸出宽度为3.75 m；在场地一侧时，应满足库门站台处汽车门顺向作业的需要，一般应伸出站台边缘3.5 m。一般有上翘式和下落式两种雨棚形式。

上翘式雨棚净空较高，调车作业安全，不影响仓库采光，雨棚及库顶汇集的雨水不会淋落于车辆上，但下雨时，雨水有时会飘入仓库站台。

下落式雨棚较低，下雨时可减少雨水飘入库内，但棚檐要用水槽截水，而且采光条件不好，对铁路一侧调车作业不安全。设计时，可根据仓库形式、气候条件选择。

5）库门

库门大小应满足装卸机械作业要求，一般大、中型货场不小于3.0 m，小型货场采用人力作业时不小于2.4 m。

两库门间的距离还需要考虑车辆的长度，使得车辆装卸作业尽量能与库门对应。考虑到货车车辆以50 t、60 t 为主，车辆的长度为14 m 左右，故目前两库门间的距离通常采用14 m。
