雨棚屋面设计需注意清洁与排水问题,增强自洁效果

【摘要】:另外,雨棚跨度大、空间高、覆盖面积大,屋面的清洁、排水等问题比较突出,如果处理得不好可能会严重影响雨棚的使用与美观。这可以增强屋面的自洁效果,从而减少清洗次数。线间立柱雨棚往往采用造型独特的大型金属屋面,因此屋面的排水设计成为了建筑设计中的难点。图4.28张家界站雨棚首先应保证建筑屋面雨水排水系统安全、可靠,同时不影响建筑的整体造型和美观。

为了满足建筑外观的需求,现代雨棚采用了多种不同风格的新型建筑材料,从色彩、质感等方面较传统的雨棚有了大幅、快速的发展。另外,雨棚跨度大、空间高、覆盖面积大,屋面的清洁、排水等问题比较突出,如果处理得不好可能会严重影响雨棚的使用与美观。

(1)典型做法

屋面做法一:0.8 mm 厚压型钢板(镀铝锌),50 mm 厚玻璃棉(高强聚丙烯贴面),钢檩条(镀锌钢龙骨),0.8 mm 厚钢扣板(密拼)。

屋面做法二:0.8 mm 厚压型钢板(镀铝锌),50 mm 厚玻璃棉(高强聚丙烯贴面),钢檩条(镀锌钢龙骨),1.0 mm 厚铝扣板(板宽180 mm、缝宽120 mm)。

封口檐板一般采用3 mm 厚铝板,屋面排水沟采用2.5 mm 厚不锈钢天沟。

(2)屋面清洁

雨棚巨大的金属和玻璃屋面容易积存灰尘、污垢,不及时清洁会影响美观甚至使用功能,尤其是在北方地区,风沙、灰尘多,问题就显得更加突出。如果采用传统的人工清洗方式不仅费用高昂而且难度大,效率也低。所以,应采用新型屋面材料,如防水等级高、耐老化、轻盈美观并有较好自洁作用的彩钢板、复合铝板等材料。这可以增强屋面的自洁效果,从而减少清洗次数。另外,对于有大面积玻璃等清洁度要求较高的屋面,可以专门设置屋面清洁通道和清洁设备。

(3)排水处理

铁路客站设计中,不允许站台雨棚把水直接排在轨道面上,因此传统的站台雨棚都采用Y 字形的形式,把水汇集到雨棚中间再排出,如图4.18 所示。线间立柱雨棚往往采用造型独特的大型金属屋面,因此屋面的排水设计成为了建筑设计中的难点。

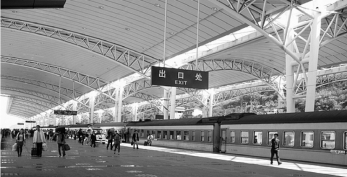

图4.28 张家界站雨棚

首先应保证建筑屋面雨水排水系统安全、可靠,同时不影响建筑的整体造型和美观。目前,较先进的屋面排水系统有压力流(亦称为虹吸或满管流)排水系统。压力流排水系统出现于20世纪60 年代末,其主要原理是利用屋面雨水斗与排出管之间的高差,当降雨强度达到设计值时,管道内雨水呈满流状态,雨水从水平管流入立管时,管道内形成负压,产生虹吸作用,可快速排除屋面雨水。实践证明,对于大面积的屋面排水,这种方式具有很高的效率。张家界站(图4.28)等车站采用了这种线间立柱雨棚屋面排水系统。
