铁路站场内的地面水主要有雨水、雪水、客车上水时的漏水、洗车时的废水等。排水系统的功能是拦截路基处的地面水和地下水，汇集路基本体内的地面水和地下水，并把它们导入顺畅的排水通道，通过桥涵将其宣泄到路基下方。

铁路站场建筑物多，排水面积大，地面高程不一，应设置满足要求的排水系统。站场地面排水设施应根据站场路基排水的特点和要求，整体规划、合理设置，并应与铁路内既有排水系统及地方的排灌系统密切配合，能及时迅速将水排走。

1）排水设施

站场排水设施的类型有多种。按设置位置分为纵向排水及横向排水设施。

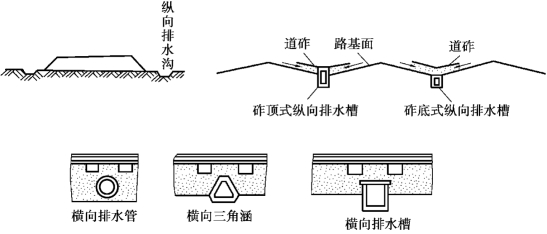

纵向排水设施的主要作用是汇集线路间的积水，横向排水设施的主要作用是把纵向沟内的水排出站外。排除地面水的纵向排水设施一般采用排水槽（砟顶式或砟底式）、排水管或排水沟等，穿越线路的横向排水设施一般采用三角涵管、排水槽（砟底式）、排水管和检查井等，如图4.9 所示。

排水设施的选择应根据地区气候、站场作业性质及特点、各类排水设备的性能、结构的经济合理性以及施工养护方便等因素，本着因地制宜的原则确定。

pagenumber_ebook=101,pagenumber_book=93

图4.9　站场纵、横向排水设施示意图

2）排水设施布置

站场排水设施布置的合理与否，对车站路基面排水质量起着决定性的作用。

（1）布置原则与要求

①设计站场排水系统时，要从全局出发，处理好站场排水与农田水利、城市排污系统的关系，做到排水顺畅且经济合理。在改建或扩建站场时，应尽量利用既有排水设备。

②纵向和横向排水设施应紧密配合。为了使站内的积水迅速、畅通地排出站外，应使水流径路最短，并尽量顺直。

③站场排水设施的横断面尺寸，应按1/50 洪水频率的流量进行设计。在地势较低或受潮汐影响的地区，应注意防止站外水流倒灌站内。

④宜利用站内桥涵进行横向排水。无桥涵可用时，可采用横向排水槽或排水管。高速铁路横向排水槽不宜穿越正线。

⑤站（段）场内下列部位应根据具体情况适当加强路基排水：设有给水栓和有车辆洗刷作业的客车到发线、整备线；货场内的仓库站台线、两站台夹一条线路的装卸线和车辆清洗线以及加冰线和牲畜装卸线；设有车辆减速器、设有轨道电路的大站道岔区；驼峰立交桥下的线路路基、进出站疏解线路所形成的低洼处。

（2）纵向排水设备的布置

①客运站和办理上水作业的车站，一般在两站台之间设一条纵向排水槽；客车整备场内，每隔2 ～4 条线路设一条纵向排水槽。

②货场排水应与货区场地的路面硬化相结合。

③纵向排水设施的坡度应使水流的平均速度不小于0.5 m/s，其纵坡一般不应小于2%，困难条件下，不应小于1%。

（3）横向排水设施的布置

①横向排水设施的距离应结合站场宽度、车场路基面横向坡度、出水口位置以及纵、横排水设施的深度来确定。一般情况下，在一个车场范围内，主要横向排水设施的数量为1 ～2 条，最多不应超过3 条。

②横向排水设施应尽量利用站内桥涵在桥台、涵顶或涵壁预留的泄水洞，也可采用横向排水槽。

③为了迅速、有效地排水，横向排水设施的坡度不应小于5%，有条件者可增至8%或以上。

④纵向和横向排水槽（管）的交汇点、排水管道的转弯处和标高改变处，应设检查井或集水井，其间距一般为3 ～6 条线路，并以40 m 左右为宜。

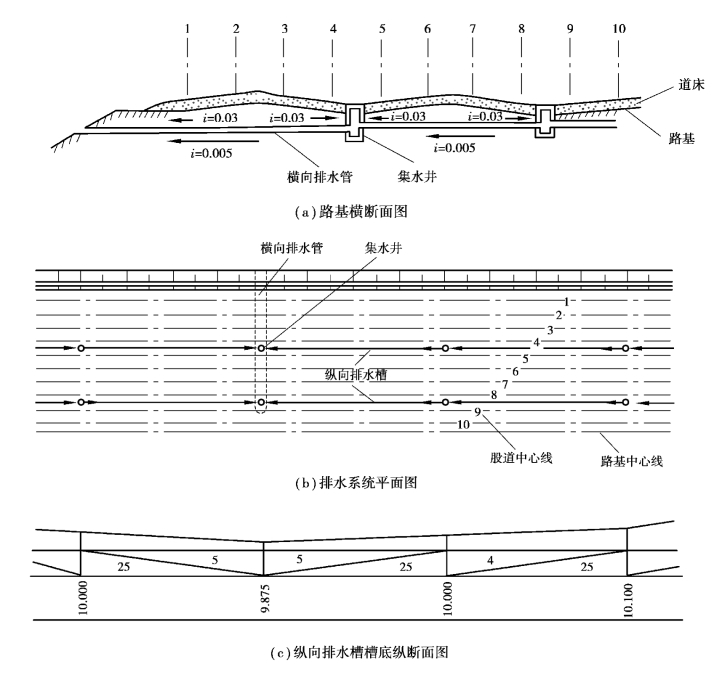

图4.10 所示为年降雨量大于1 000 mm 地区的站场排水系统示意图。其中，图4.10（a）为路基横断面，采用锯齿状横断面，路基面横向坡度为3%；图4.10（b）为排水系统平面图，每隔4条线路设一条纵向排水槽，线路间地面水经排水槽流入集水井，经横向排水涵管流出站外；图4.10（c）为排水槽槽底纵断面图，表示出集水井间距、排水槽各段的坡度及各变坡点的标高。
