砌体结构工程施工操作及质量检测与评定
【摘要】：图3.3.2墙体砌筑示意（二）1.找平及放线由于实例T形墙体直接坐落于实训场地的水平硬基层面上，省略了以水平控制线方法找平的操作步骤，同时由于实例墙体高度有限且不及一个层高，随后的墙体砌筑过程中还省略了皮数杆的设立。特别提示在实际施工中，主要依靠皮数杆辅以钢卷尺对砖层、灰缝厚度以及各种墙身构件的标高实现测控。
3.3.2.1 操作实施
为了让尽量多的学生，在相对有限的校内实训空间里以及在较短的时间里，亲自动手完成砌筑操作训练，所选砌筑实例墙体体量较小，为240mm厚T形平面砖墙：纵向长度为1240mm，横向长度为615mm，高度为12皮砖，采用一顺一丁组砌方式，如图3.3.2所示。
图3.3.2 墙体砌筑示意（二）
1.找平及放线
由于实例T形墙体直接坐落于实训场地的水平硬基层面上，省略了以水平控制线方法找平的操作步骤，同时由于实例墙体高度有限且不及一个层高，随后的墙体砌筑过程中还省略了皮数杆的设立。
采用墨斗弹线进行轴线定位放线。弹出Ⓒ轴线，随后借助木直角三角尺进行相互垂直角度的校准并弹出③轴线，用木折尺量测定位，借助直角三角尺校准并放出两道墙体相互垂直的一外边缘的控制线，如图3.3.3所示。
2.摆干砖
干摆四皮砖，第一、三层和第二、四层分别如图3.3.4、图3.3.5所示。每皮一边顺砌时，另一边则为丁砌，同时注意拐角处七分头两块总是沿着顺砖排列。

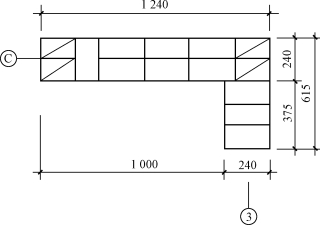

图3.3.3 轴线及墙体边缘放线示意
图3.3.4 摆干砖：第一、三皮砖组砌方式
图3.3.5 摆干砖

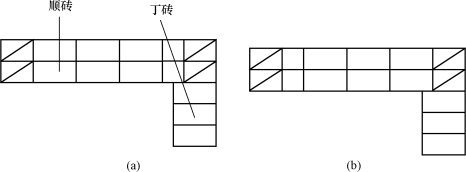

（a）第二皮砖组砌方式；（b）第四皮砖组砌方式
3.盘角及挂线
（1）盘角。
1）在画好的墙体边缘线上，用木折尺核准墙体尺寸，并砌筑墙角砖和端部砖，如图3.3.6所示。
图3.3.6 轴线及墙体边缘放线示意
2）砌筑第一皮砖，如图3.3.7所示。砌筑过程中，一是用靠尺紧贴墙体放外边缘线以确保墙体排列平直；二是用水平尺控制好每皮的水平度；三是用直角三角尺测控好两墙相交外边缘线，确保其相互垂直。
3）将墙角及两端部墙体砌至第三皮，砌筑过程中用水平尺控制好水平度，用木折尺测控好每皮厚度，还应保持两墙相互垂直交接，如图3.3.8所示。
图3.3.7 砌筑第一皮砖
图3.3.8 墙角及两端部砌至第三皮
（2）挂线。拉准线，沿准线依次砌筑第二、三皮中间砖。
4.砌筑墙体
（1）盘角。每次按图3.3.8所示首先将墙角及端部墙体砌筑三皮，接着拉准线砌满中间各皮。注意每次盘角不要超过5皮，应及时吊、靠。如有偏差应及时修整，用钢卷尺量测砖层和标高，确保灰缝均匀一致且厚度符合要求，并控制好墙体总高度，详见以下特别提示。
每次大角盘好后要再复查一次，平整度和垂直度完全符合要求后，再挂线砌墙。
（2）挂线。砌筑一砖及一砖以下宽度墙，单面挂线；一砖以上宽度墙体，双面挂线。施工中几个人使用一根通线砌筑长度很大的墙体时，中间应测设若干支线点；线要拉紧，每皮砖都要穿线看平，水平缝应平直通顺、均匀一致；砌一砖厚混水墙时，宜采用外手挂线，可照顾砖墙两面平整，为下道工序控制抹灰厚度做好准备。
特别提示
在实际施工中，主要依靠皮数杆辅以钢卷尺对砖层、灰缝厚度以及各种墙身构件的标高实现测控。
（3）砌砖。砌砖宜采用“三一”法，满铺、满挤砂浆。砌筑时要跟线，做到“上跟线，下跟棱，左右相邻要对平”，水平灰缝厚度应控制在（10±2）mm。
砌筑操作执行国家标准《砌体结构工程施工质量验收规范》（GB50203—2011）的规定，保持实训现场整洁，操作时间在4学时内完成。
3.3.2.2 质量检查
1.砌筑工程质量检查内容
（1）砌体砂浆。
1）饱满度。
2）砂浆配合比。检查砂浆配合比是否执行相关规定，是否符合要求。并根据试块进行试压，检查砂浆强度是否符合设计要求。
（2）砖块组砌方式。
（3）砌体尺寸、平整度和垂直度。
（4）砌体外表。
（5）预埋件、预留孔洞位置。
关于砌筑质量检查内容的选择，详见以下的特别提示。
特别提示
所选择的质量检查内容，为砌筑工程实际施工中所执行的内容。其中的许多内容本实训并未涉及，以下“检查的方法和标准”中以“实训略”标注以区别。
2.检查的方法和标准
（1）砌体砂浆。
1）饱满度。墙体灰缝内砂浆必须饱满。检查方法：按照规定的点数掀起砖块检查，每点每次掀起3块砖，用百格网检查砖底面上砂浆的接触面积，取平均值。水平灰缝内砂浆饱满度不得低于80%。
2）砂浆配合比。砂浆配合比的执行，必须保证同一砂浆强度等级的平均强度不得低于设计强度等级，且任一组试块的最低值不得低于设计强度等级的75%。检查方法：按规定取试块，在标准条件下养护28d再做试压，根据试验记录确定（实训略）。
（2）砖块组砌方式。砖的组砌应上下错缝，隔层竖缝要对直，不能游丁走缝，更不能有竖向通缝；墙角和墙体交接处如果接槎，应执行相关构造规定。检查方法：直观目测。
（3）砌体尺寸、平整度和垂直度。墙体的厚度、高度及标高必须符合设计要求，墙面平整、与地面垂直，误差控制在允许范围内。检查方法：用经纬仪、水准仪及尺量进行检测。
（4）砌体外表质量。清水墙墙体表面应清洁，灰缝深度适宜，勾缝密实、深浅一致。检查方法：通过直观目测和尺量相结合（实训略）。
（5）预埋件、预留孔洞尺寸和位置。预埋件、预留孔洞尺寸和位置应符合设计要求。检查方法：通过直观目测和尺量相结合（实训略）。
（6）砖砌体尺寸、位置的允许偏差及检验方法参见第2单元表2.3.37。
3.常见的砖砌体工程质量通病及预防措施
（1）砂浆强度达不到要求。砂浆强度偏低，也可能偏高。
预防措施：加强现场管理，确保水泥、砂子等材料质量符合要求，严格执行砂浆配合比，提高材料计量的准确性。
（2）砂浆和易性差，发生离析、沉底结硬。砂浆和易性差，一般表现为稠度和保水性不能满足要求，会造成砌筑过程中砂浆摊铺困难，影响砌筑质量。
预防措施：应尽量避免用高强度等级水泥拌制低强度砂浆，不用细砂，保证砂浆添加剂质量。制订并执行合理的砂浆拌制计划，随拌随用，且适时翻拌灰桶内砂浆，每次用完砂浆后要清理桶底等。
（3）砌体组砌方式错误。组砌方式错误或不当，多表现为墙面出现通缝、直缝，内外没有搭砌，以及砖柱采用包心砌筑等，违背构造要求，减低了墙体承载强度。
预防措施：强化砌筑施工技术交底，加强对作业人员砌体构造知识培训。另外，施工中注意分散使用缺损砖，少用半砖，禁用碎砖。
（4）墙体灰缝不平直，发生游丁走缝，墙面凹凸不平。
预防措施：砌筑前认真摆干砖，根据墙体实际尺寸调整好灰缝宽度、厚度。采用皮数杆接线砌筑，以砖的小面跟线，拉线长度为15～20m，超长时加腰线；竖缝每隔一定距离通过弹墨线找齐，墨线以线坠向上引测，立线、水平线、线坠应“三线归一”。
（5）墙体留槎错误。砌筑过程中随意留砖槎，甚至是阴槎；马牙槎构造不符合要求；接槎砂浆不密实等，都会影响墙体的强度和整体性。
预防措施：首先是施工组织设计中执行规范应有统一明确要求，其次是强化施工技术交底。
（6）锚拉钢筋安装遗漏或不符合要求。构造柱及接槎钢筋漏放或者设置错误。
预防措施：加强技术交底，施工中加强质量检查，拉结筋执行隐蔽工程验收。
（7）砌块墙体裂缝。砌块墙体产生水平裂缝，底层窗间墙出现竖向裂缝，顶层建筑端部、房屋角部出现阶梯形裂缝或窗洞四角出现八字裂缝等。
预防措施：砌块出厂后静置30～50d，以减少砌块自身的收缩；施工前清除砌块表面的灰尘或其他脱模剂，以避免其影响砂浆与砌块的粘结力；施工中严格按设计、施工规范要求，做好圈梁、构造柱以及敏感收缩变形部位的灰缝内拉结钢筋或钢筋网片。另外，除了加强墙体自身的整体性，还应保证地基基础施工的质量，以防止地基不均匀沉降带来的墙体开裂。
（8）墙面渗水。砌块墙面及门框四周，出现渗水、漏水现象。
预防措施：认真检查砌块质量，特别是其抗渗性能；加强砂浆饱满度控制；杜绝墙体裂缝；门窗框周边嵌缝应在墙面抹灰前进行，而且要待固定门窗框铁脚的砂浆达到一定强度后进行。
（9）层高超高。层高实际高度与设计高度的偏差超过允许偏差。
预防措施：保证砂浆原材料符合质量要求，砌筑前计算砌筑皮数并绘制皮数杆，砌筑中控制好铺灰的厚度与长度，控制好每皮砌块的砌筑高度。对于原楼地面的标高误差，可在每皮灰缝的厚度及楼板找平层厚度的允许偏差内逐一调整。
墙体砌筑质量检查实训在2学时内完成后，指导教师主持召开墙体砌筑操作实训总结会。学生认真完成单元后的复习思考题，或者自拟题目写好相关实践论文。
