【摘要】：为确保砌体房屋具有良好的整体性和刚度以抵抗地震灾害，根据抗震设防烈度等因素在房屋每层的楼板板底处设置圈梁。当地震设防要求不高时，一般仅在基础及房屋顶层檐口处各设一道圈梁；在房屋的转角处、纵横墙相交处、楼梯间四角等部位还应设置构造柱。砌体房屋阳台多采用现浇钢筋混凝土结构，一般和钢筋混凝土的楼板或屋面、圈梁、构造柱整体浇筑。

砌体房屋的组成，自下而上主要有地基与基础、墙体、楼梯、钢筋混凝土楼板和屋面以及雨篷、阳台、挑檐等。其中，墙体中又包含着门窗、过梁、圈梁、构造柱和其他一些墙身构件。

（1）地基与基础。砌体房屋底层墙体，埋入土中的部分是地基墙，再向下有一个大放脚是基础，基础下面是地基。砌体房屋层数有限，荷载相对较小，因而其基础多为浅基础。比如，属于刚性基础的砖或毛石条形基础、钢筋混凝土条形基础；如果上部荷载较大，地基承载力相对较低，也可采用整体筏形基础等。特殊情况下，也不排除采用桩基、箱基等深基础。

基坑（槽）开挖后，无须加固处理即满足设计要求的地基称为天然地基。如地质条件较差，则需进行人工加固处理。人工地基常用的处理方法有换土、重锤夯实、强夯、振冲、砂桩挤密、深层搅拌、堆载预压、化学加固等。

（2）墙体。墙体是最基本也是最重要的砌体构件。一般用普通砖或其他砌块和砂浆砌筑而成。砖墙体以厚度不同分类，有12墙、24墙、37墙，严寒地区还有自然保温效果较好的49墙，其相应实际厚度分别为120mm、240mm、370mm和490mm。

为确保砌体房屋具有良好的整体性和刚度以抵抗地震灾害，根据抗震设防烈度等因素在房屋每层的楼板板底处设置圈梁。当地震设防要求不高时，一般仅在基础及房屋顶层檐口处各设一道圈梁；在房屋的转角处、纵横墙相交处、楼梯间四角等部位还应设置构造柱。

墙身构件主要有以下几种：

1）勒脚。勒脚在外墙与室外地面结合部位，其作用是保护墙角、加固墙身，另外还有美化建筑物的立面效果。

2）墙身防潮层。墙身防潮层一般设置在室外地坪以上，室内地面标高±0.000以下60mm左右第一道砖墙水平灰缝位置。墙身防潮层沿所有墙体连续设置，不得间断，以阻断地面以下潮气向上侵入并腐蚀墙身主体。

墙身防潮层所处的标高，通常是结合底层墙体砌筑施工的第一步——找平层制作完成的。在非抗震地区，用20mm水泥砂浆抹平，其上做卷材防潮层。在抗震地区，则应选择刚性防潮层，一种是25mm厚的水泥砂浆防潮层，所用水泥砂浆内掺一定比例的防水剂；另一种是细石混凝土防潮层，浇筑60mm厚与墙等宽的细石混凝土条带，内设构造钢筋，如图1.2.1所示。

pagenumber_ebook=11,pagenumber_book=4

图1.2.1　防潮层与散水案例图

3）散水与明沟。散水与明沟设置于建筑物的外墙四周。散水阻止了雨天室外雨水沿墙身、基础侵入地基，保护了地基基础结构安全。散水自身具有一定坡度，雨水流经时便形成有组织的排水将其向外导入明沟，沿明沟按一定坡度排泄，最终进入总排水管网。

散水及明沟，均可用砖、块石等材料砌筑，也可用混凝土或钢筋混凝土浇筑而成，如图1.2.1所示。

4）门窗过梁。门窗过梁设于门窗洞口上坪，它可以有效地支撑起洞口上部砌体及砌体所承担的楼板屋盖，并把这部分荷载传递到过梁两端，再传给窗间墙体。过梁洞口上部范围内，规范设计要求不允许设置梁。

过梁按照材料和施工方法不同，分为砖砌平拱过梁、钢筋砖过梁和钢筋混凝土过梁三种，钢筋混凝土过梁又分为现浇过梁和预制过梁。砌体房屋大规模采用第三种，前两种由于受力及抗震性能较差，目前已经很少采用。

另外，与墙身有关的构件还有雨篷、屋檐、窗台及台阶等，在识图构造等相关课程中已有详尽介绍，此处不再赘述。

（3）楼板与屋盖。楼板与屋盖都是砌体房屋的重要构件，它与墙体一起形成了砌体房屋的上部结构。

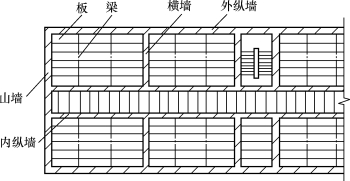

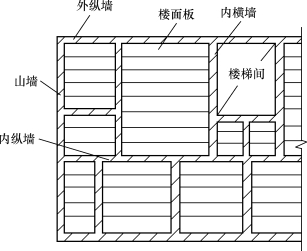

从受力看，内力以荷载的方式，在结构体系的构件中和构件之间传递。作用在楼板和屋盖上的“面”荷载，向四周扩散：如果传递到梁上，会以“线”荷载方式向两端传递到墙上；如果传递到墙上，则继续以“线”荷载方式往下层墙体传递，经基础最终传给地基。按承重墙纵横走向的不同，砌体房屋可划分为纵墙承重方案，横墙承重方案及纵、横墙混合承重方案，如图1.2.2～图1.2.4所示。
