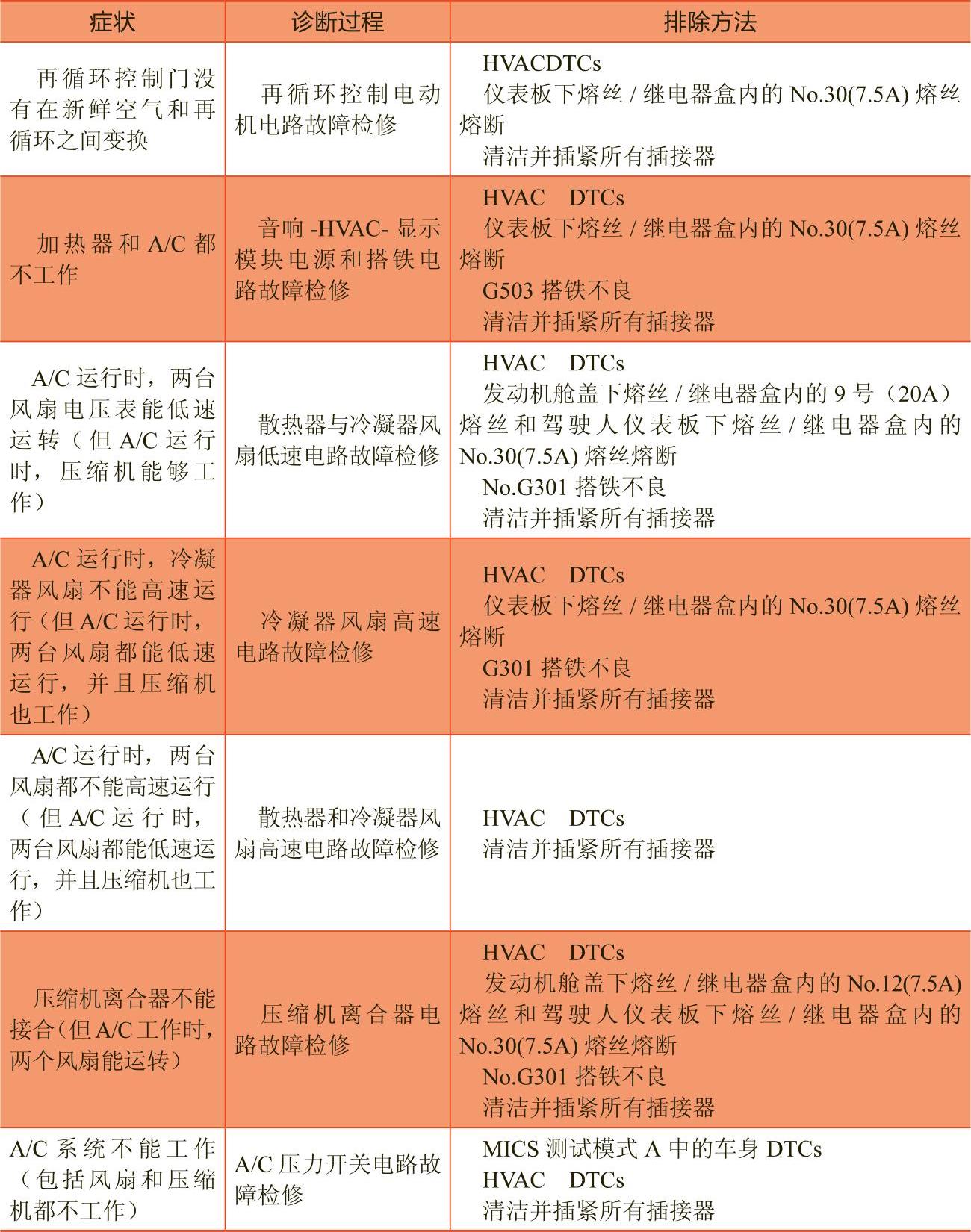

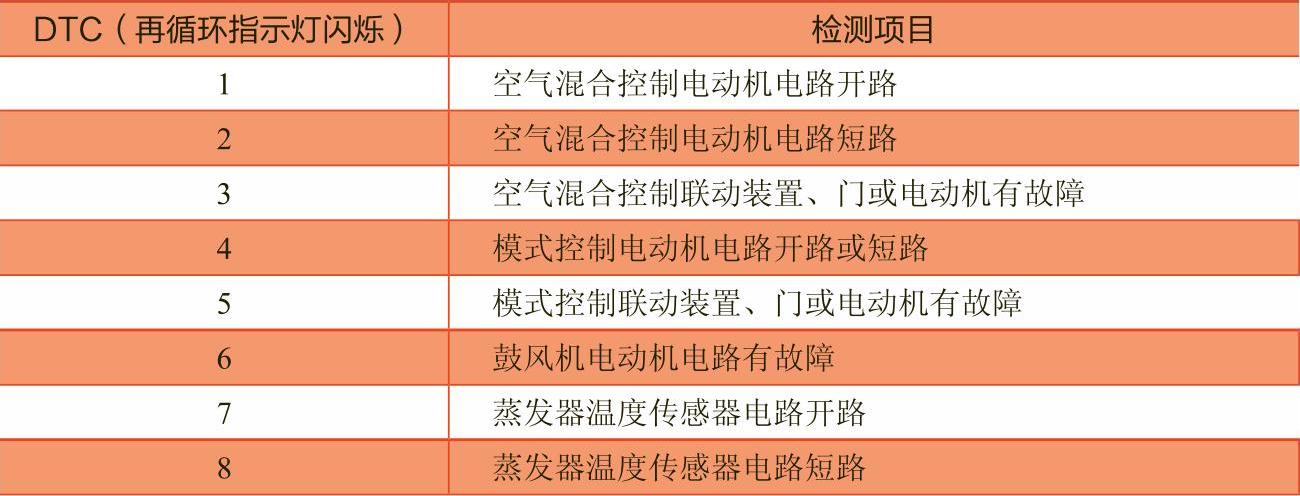

【摘要】：6）在按住再循环按钮的同时，于10s内按后车窗除雾器按钮5次。再循环指示灯闪烁两次，然后将开始自诊断。将点火开关置于OFF位置，以取消自诊断功能。完成检修工作后，再次运用自诊断功能，以确定没有其他故障。8）空调系统故障码见表5-17。表5-1 7空调系统故障码2.空调系统常见故障诊断方法L4发动机型空调系统故障诊断方法见表5-18；V6发动机型空调系统故障诊断方法见表5-19。

1.空调系统故障自诊断

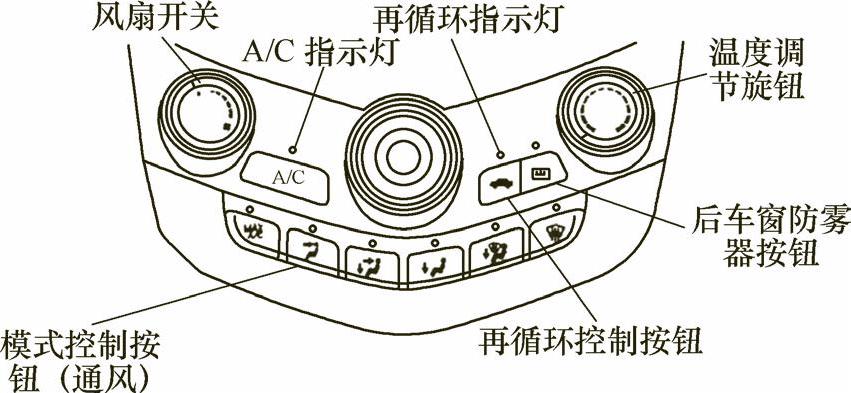

空调系统面板开关的布置如图5-103所示。

1）将点火开关置于OFF位置。

2）将风扇开关置于OFF位置。

3）将温度控制盘调至MAX COOL（最冷）位置，然后按下模式控制按钮，选择Vent。

4）将点火开关置于ON（Ⅱ）位置。

5）按住再循环控制按钮。

6）在按住再循环按钮的同时，于10s内按后车窗除雾器按钮5次。再循环指示灯闪烁两次，然后将开始自诊断。

如果自诊断结束之后系统有任何问题，再循环指示灯将闪烁诊断故障码（DTC）1～6；如果蒸发器温度传感器电路中有任何故障，则A/C指示灯将闪烁故障码（DTC）7或8；如果未发现DTC，指示灯将不闪烁。

再循环指示灯闪烁模式，如图5-104所示。
