1.空调系统电气元件位置

L4[1]发动机空调系统电气元件位置如图5-93、图5-94所示。V6[2]发2动机空调系统电气元件位置如图5-95~图5-97所示。

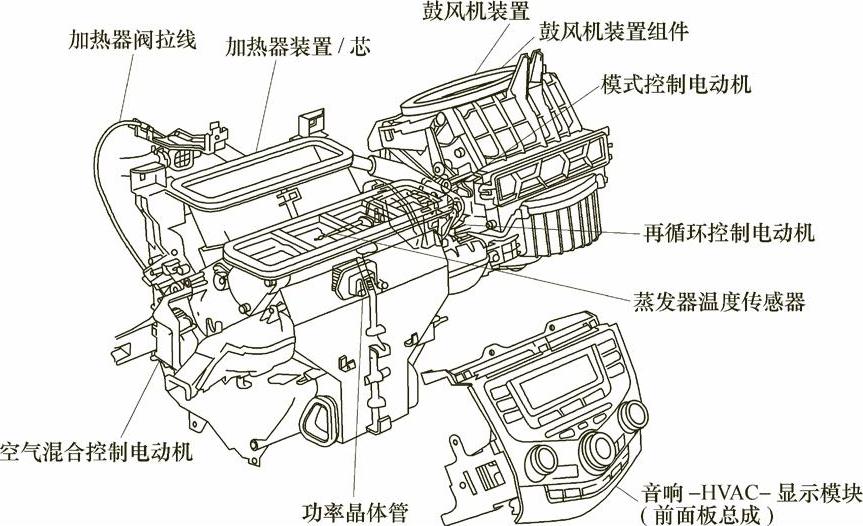

图5-93 L4发动机空调系统电气元件位置(1)

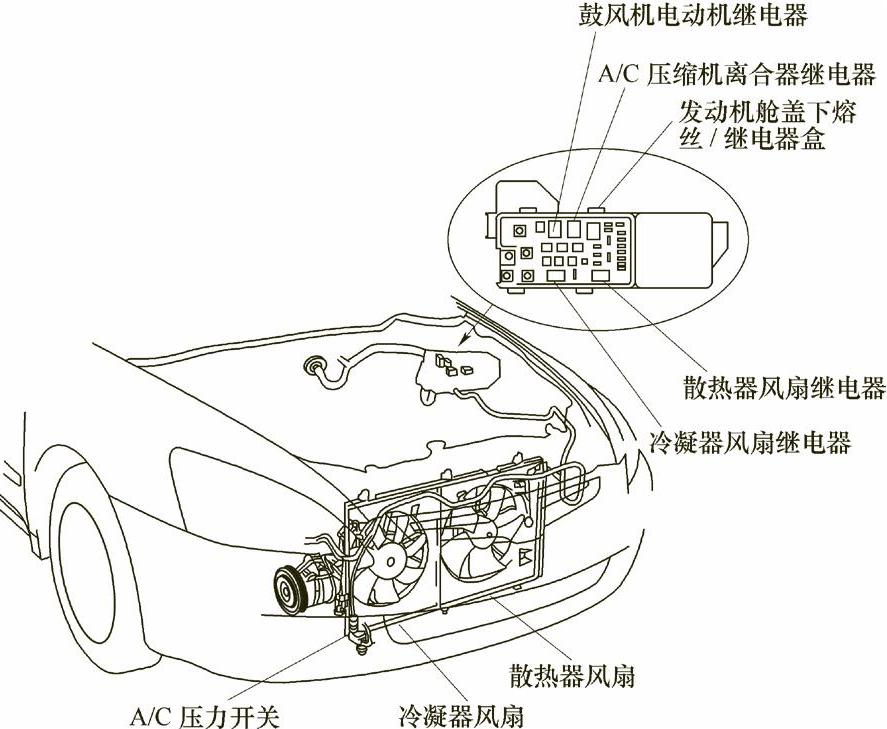

图5-94 L4发动机空调系统电气元件位置(2)

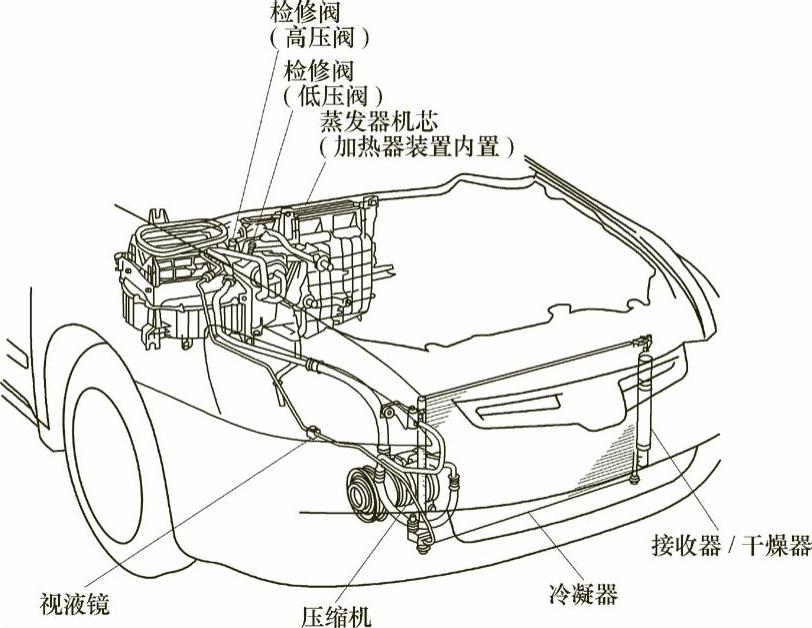

图5-95 V6发动机空调系统电气元件位置(1)

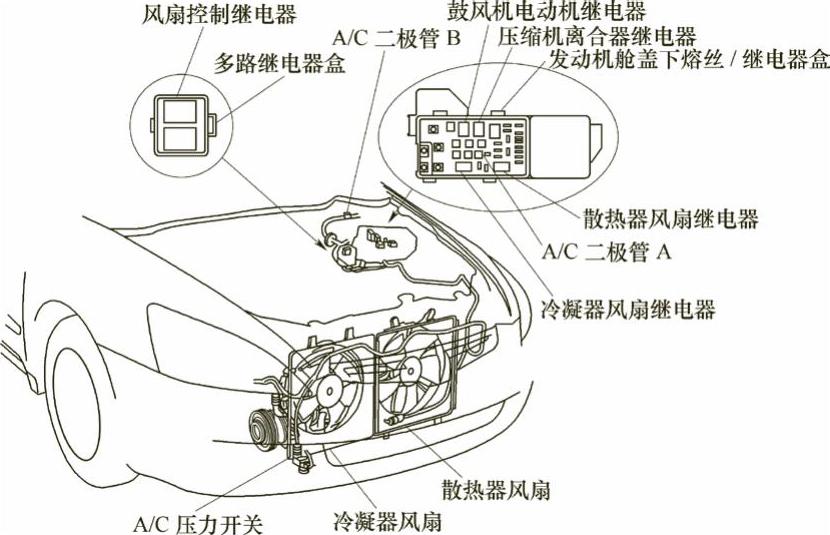

图5-96 V6发动机空调系统电气元件位置(2)


图5-97 V6发动机空调系统电气元件位置(3)

2.空调系统控制电路

L4发动机空调系统控制电路如图5-98、图5-99所示,V6发动机空调系统控制电路如图5-100、图5-101所示。

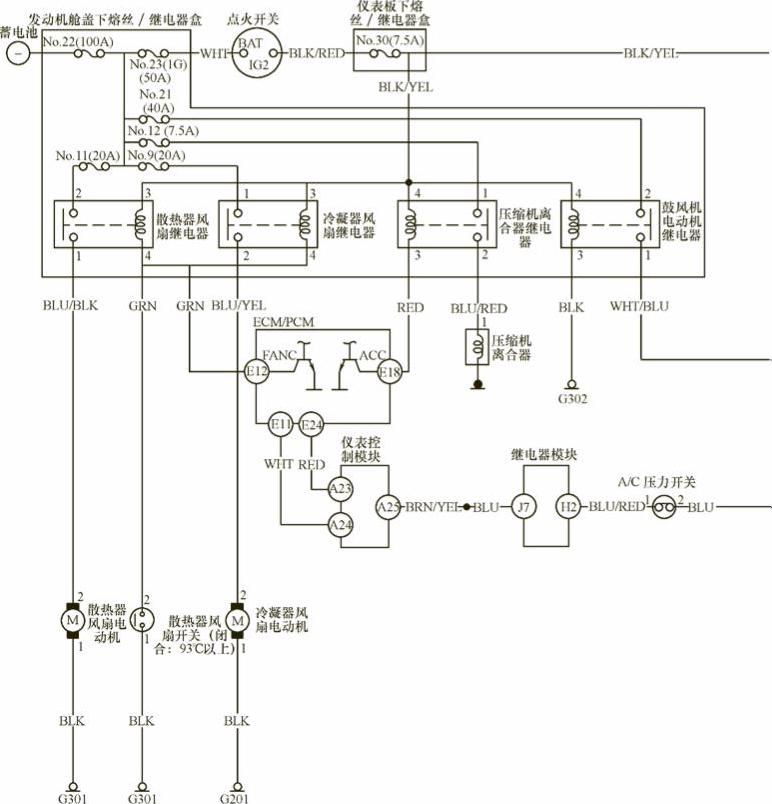

图5-98 L4发动机空调系统控制电路(1)


图5-99 L4发动机空调系统控制电路(2)

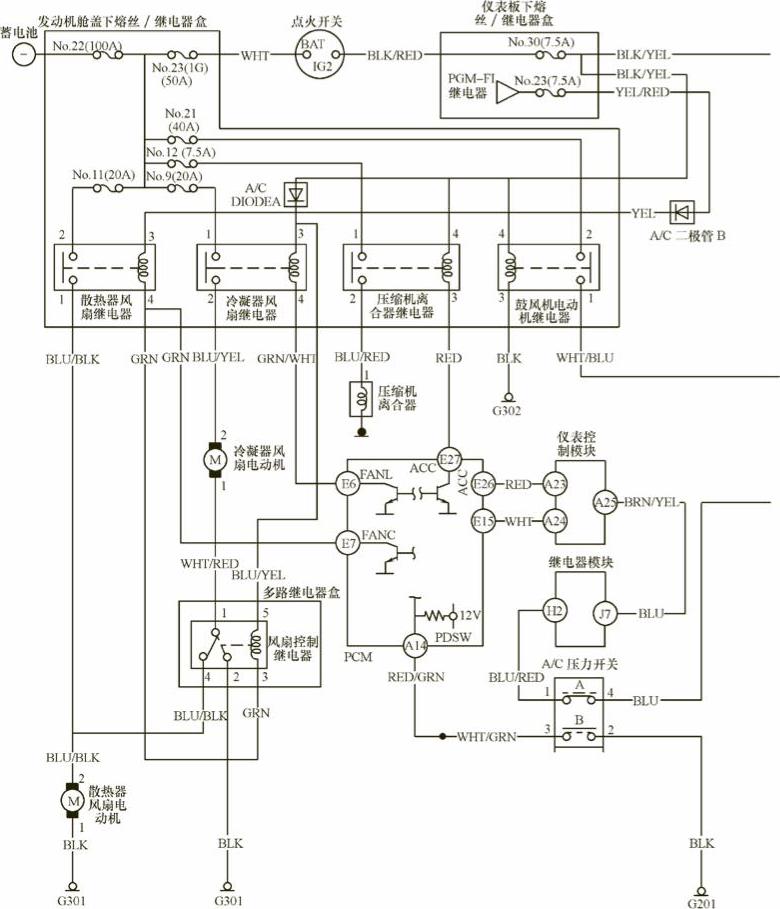

图5-100 V6发动机空调系统控制电路(1)


图5-101 V6发动机空调系统控制电路(2)

3.音响-HVAC-显示模块22P插接器插孔的布置及功能

音响-HVAC-显示模块22P插接器插孔的布置如图5-102所示,导线颜色及功能见表5-16。

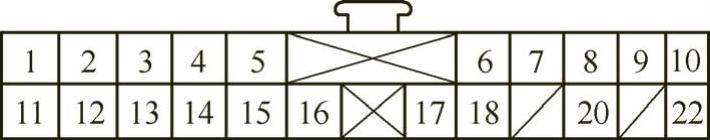

图5-102 音响-HVAC-显示模块22P插接器插孔的布置

表5-16 音响-HVAC-显示模块22P插接器插孔的功能
