汽车空调系统维修技巧：简单拆装四大零件
【摘要】：手动空调加热器的安装1）把加热器放置在壳体合适位置。②安装离合器盘和毂，并用专用工具压到位，离合器盘和毂之间的间隙为0.38～0.64mm。②拆卸离合器盘和毂总成。2）离合器转子和轴承的安装步骤①装回轴承。图5-82 离合器转子和轴承的安装图5-83 离合器线圈的拆卸图5-84 离合器线圈的安装②安装离合器转子和轴承。
（1）手动空调鼓风机电动机的拆卸
1）断开蓄电池负极连线。
2）拆出杂物箱。
3）断开鼓风机电动机和鼓风机电动机电阻器线束连接。
4）拆出鼓风机电动机固定螺栓如图5-72所示。
5）移开鼓风机电动机，如图5-73所示。
（2）手动空调鼓风机电动机的安装
1）把鼓风机电动机放置在合适位置。
2）紧固鼓风机电动机固定螺栓。
3）装回连接线束。
4）连接蓄电池负极连线。
5）确认鼓风机操作正常。
6）装回杂物箱。
2.更换手动空调鼓风机高速继电器
（1）手动空调鼓风机高速继电器的拆卸
1）断开蓄电池负极连线。
2）拆出杂物箱。
3）断开鼓风机高速继电器如图5-74所示。
（2）手动空调鼓风机高速继电器的安装
1）装回鼓风机高速继电器。
2）把继电器固定在支架上。

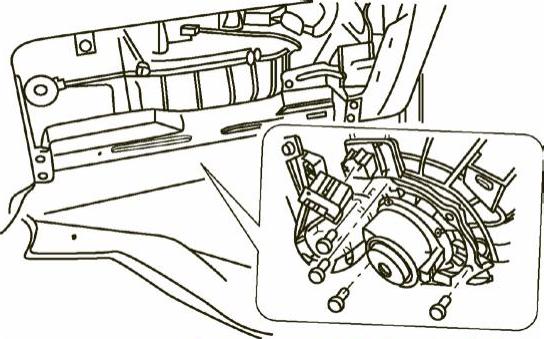

图5-72 手动空调鼓风机电动机固定螺栓的拆卸
图5-73 手动空调鼓风机电动机的拆卸
图5-74 手动空调鼓风机高速继电器的拆卸
3）装回杂物箱。
3.手动空调鼓风机电动机电阻器更换
（1）手动空调鼓风机电动机电阻器的拆卸
1）断开蓄电池负极连线。
2）拆出杂物箱。
3）断开鼓风机电动机电阻器线束连接。
4）拆出鼓风机电动机电阻器固定螺栓如图5-75所示。
5）移出鼓风机电动机电阻器。
（2）手动空调鼓风机电动机电阻器的安装
1）装回鼓风机电动机电阻器，并紧固其固定螺栓。
2）插接鼓风机电动机电阻器线束。
3）连接蓄电池负极连线。
4）确认鼓风机正常操作后，装回杂物箱。
4.手动空调加热器更换
（1）手动空调加热器的拆卸
1）断开蓄电池负极连线。
2）拆出仪表台总成。
3）回收制冷剂。
4）泄放发动机冷却液。
5）拆出加热器/风道总成。

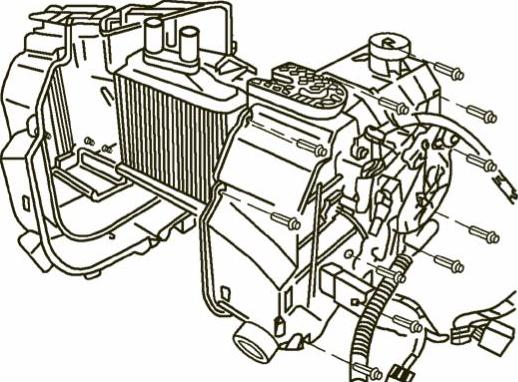

6）拆卸加热器与蒸发器壳固定螺栓如图5-76所示。

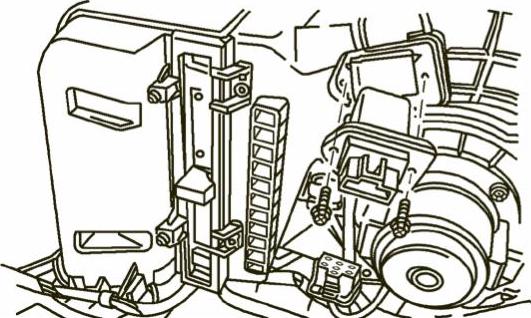

图5-75 鼓风机电动机电阻器的拆卸
图5-76 加热器与蒸发器壳的分离拆卸
7）移出加热器。
（2）手动空调加热器的安装
1）把加热器放置在壳体合适位置。
2）紧固壳体固定螺栓。
3）装回加热器/风道总成。
4）装回仪表台总成。
5）加注发动机冷却液和空调制冷剂。
6）连接蓄电池负极连线。
5.空调压缩机拆装
压缩机的分解如图5-77所示。
图5-77 压缩机的分解图
l—压缩机后盖 2—控制阀O形圈 3—垫子 4—阀板 5—低压阀片 6、16—O形圈 7—轴和活塞气缸总成 8—压缩机轴 9—控制阀 10—卡环 11—离合器毂键 12—螺钉 13—垫片 14—放油塞 15—轴承 17—座圈 18—止推垫 19—压缩机壳 20—轴油封O形圈 21—轴油封 22—轴油封固定卡环 23—离合器线圈 24—带轮 25—带轮轴承 26—卡环 27—离合器 28—轴螺母
（1）压缩机离合器盘和毂总成的拆装
1）拆卸方法

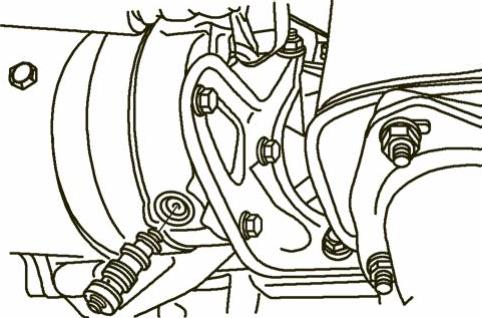

①从车上拆下压缩机。

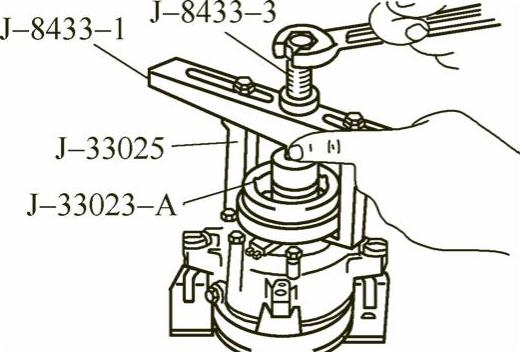

②安装专用工具，如图5-78所示。
③拆卸轴固定螺母。
④安装专用工具，如图5-79所示。

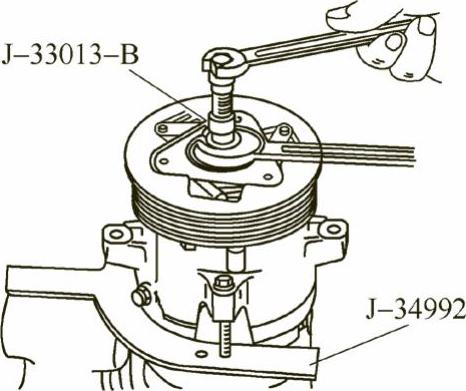

图5-78 压缩机离合器盘和毂总成的拆卸（1）
图5-79 压缩机离合器盘和毂总成的拆卸（2）
⑤拆卸离合器盘和毂。
2）安装方法
①安装定位键，允许定位键高出键槽3.2mm。
②安装离合器盘和毂，并用专用工具压到位，离合器盘和毂之间的间隙为0.38～0.64mm。
③安装轴固定螺母，并进行紧固。紧固力矩为17N·m。
④把压缩机装回车上。

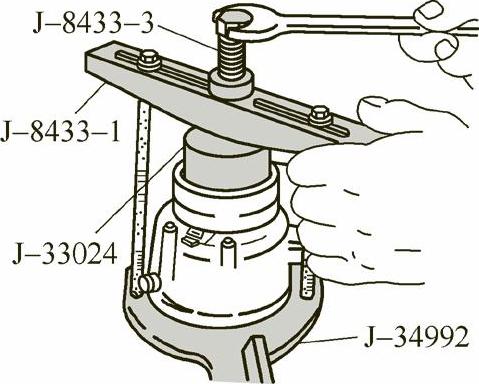

图5-80 离合器转子和轴承的拆卸
图5-81 离合器轴承的拆卸
（2）离合器转子和轴承的拆装
1）拆卸步骤
①从车上拆下压缩机。
②拆卸离合器盘和毂总成。
③拆卸定位卡环。

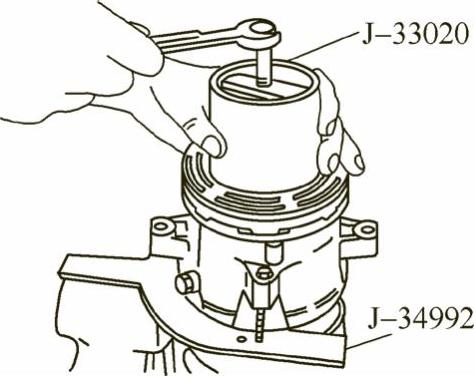

④安装专用工具，并使其卡住转子，如图5-80所示。
⑤拆出离合器转子和轴承。

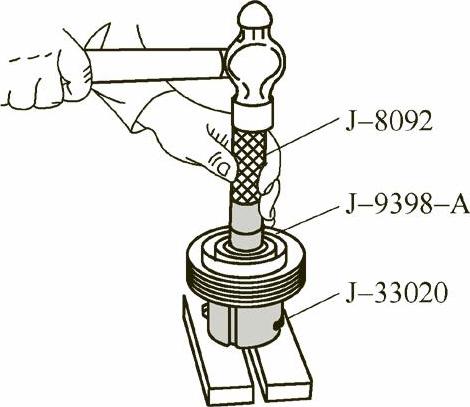

⑥用专用工具拆出轴承如图5-81所示。
2）离合器转子和轴承的安装步骤
①装回轴承。
②装回离合器转子和轴承如图5-82所示。
③装回空位卡环。
④装回离合器盘和毂总成。
⑤把压缩机装回车上。
（3）离合器线圈的拆装
1）离合器线圈的拆卸步骤
①从车上拆下压缩机。
②拆出离合器盘和毂总成。
③拆出离合器转子和轴承。
④安装专用工具如图5-83所示。
⑤拆出离合器线圈。
2）离合器线圈的安装步骤
①用专用工具装回离合器线圈如图5-84所示。
图5-82 离合器转子和轴承的安装
图5-83 离合器线圈的拆卸
图5-84 离合器线圈的安装
②安装离合器转子和轴承。
③安装离合器盘和毂总成。
④将压缩机装回车上。
（4）轴密封圈的更换
1）轴密封圈的拆卸步骤
①从车上拆下压缩机。
②拆出离合器盘和毂总成。

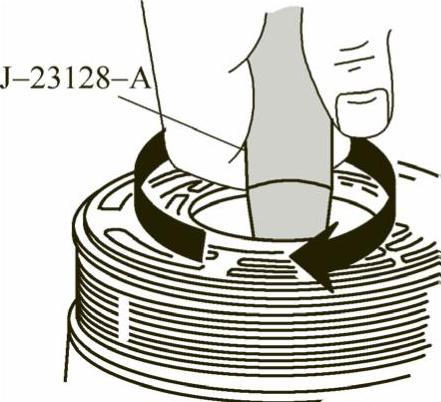

③顺时针转动专用工具，拆出轴密封圈如图5-85所示。
④用专用工具拆出O形圈如图5-86所示。
2）轴密封圈的安装步骤
①用制冷剂润滑油润滑新O形圈，并用专用工具装回如图5-87所示。
②用专用工具装回轴密封圈。
③装回离合器盘和毂总成。
④将压缩机装回车上。
（5）控制阀总成的拆装
1）控制阀总成的拆卸步骤
①回收制冷剂。
②拆出控制阀定位卡环。
③移出控制阀如图5-88所示。
2）控制阀总成的安装步骤
①用制冷剂润滑油润滑O形圈后，装回控制阀。
②装回控制阀定位卡环。
③重新充注制冷剂。
图5-85 轴密封圈的拆卸
图5-86 O形圈的拆卸
图5-87 O形圈的安装
图5-88 控制阀总成的拆卸
（6）压缩机泄漏测试
1）安装专用工具如图5-89所示。
2）连接压力表。
3）给压缩机加注制冷剂，并给高、低压管加压。
4）将轴转动几次。
5）用测漏仪检测如下部件是否泄漏。
①压力释放阀。
②前端盖密封件。
③后端盖密封件。
④螺栓衬垫。
⑤压缩机轴密封圈。
⑥高、低压管接口。
6）若有泄漏，必要时，进行维修。
7）回收制冷剂并拆下压力表。
6.出风模式控制电动机拆装
（1）拆卸步骤
1）断开蓄电池负极连线。
2）拆出仪表台的下护板。
3）断开线束连接。

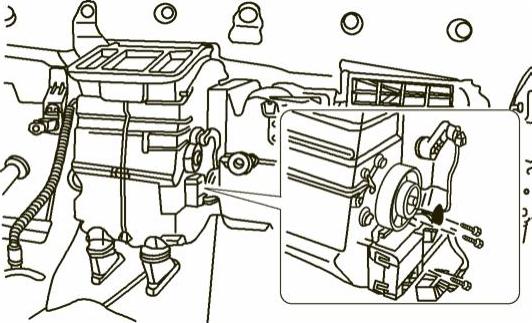

4）拆卸连杆和固定螺栓如图5-90所示。
5）移出出风模式控制电动机。
（2）安装步骤
1）安装电动机，并进行紧固。
2）连接线束。
3）安装仪表台的下护板。
4）连接蓄电池负极连线。
7.内外循环切换电动机更换
（1）拆卸步骤
1）断开蓄电池负极连线。
图5-89 压缩机泄漏测试专用工具的安装
图5-90 出风模式控制电动机连杆和螺栓的拆卸
2）拆出杂物箱。
3）移开内外循环切换电动机连杆如图5-91所示。
4）断开线束连接。
5）拆卸螺栓和鼓风机高速继电器支架。
6）拆卸电动机固定螺栓。
7）移开内外循环切换电动机。
图5-91 内外循环切换电动机的拆卸
（2）安装步骤
1）安装内外循环切换电动机，并紧固螺栓。
2）装回连杆。
3）连接线束。
4）安装鼓风机高速继电器支架，并进行固定。
5）装回杂物箱。
6）连接蓄电池负极线。
8.冷暖空气混合控制电动机更换
（1）拆卸步骤
1）将温度设置在最高。
2）断开蓄电池负极连线。
3）拆卸杂物箱下护板。

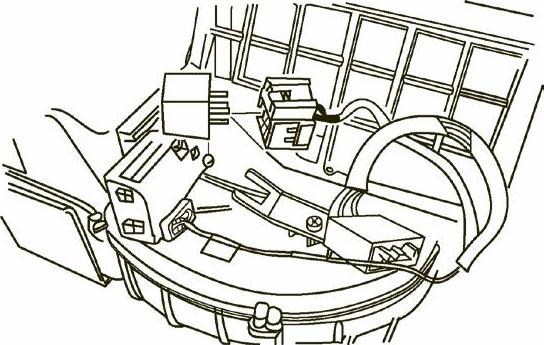

4）断开线束连接如图5-92所示。
5）拆卸冷暖空气混合控制电动机连杆。
6）松开电动机固定螺栓。
7）移开冷暖空气混合控制电动机。
（2）安装步骤
1）安装电动机，并进行固定。
2）装回连杆。
3）连接线束。
4）装回杂物箱。
5）连接蓄电池负极连线。
图5-92 冷暖空气混合控制电动机的拆卸
