1.空调系统技术参数

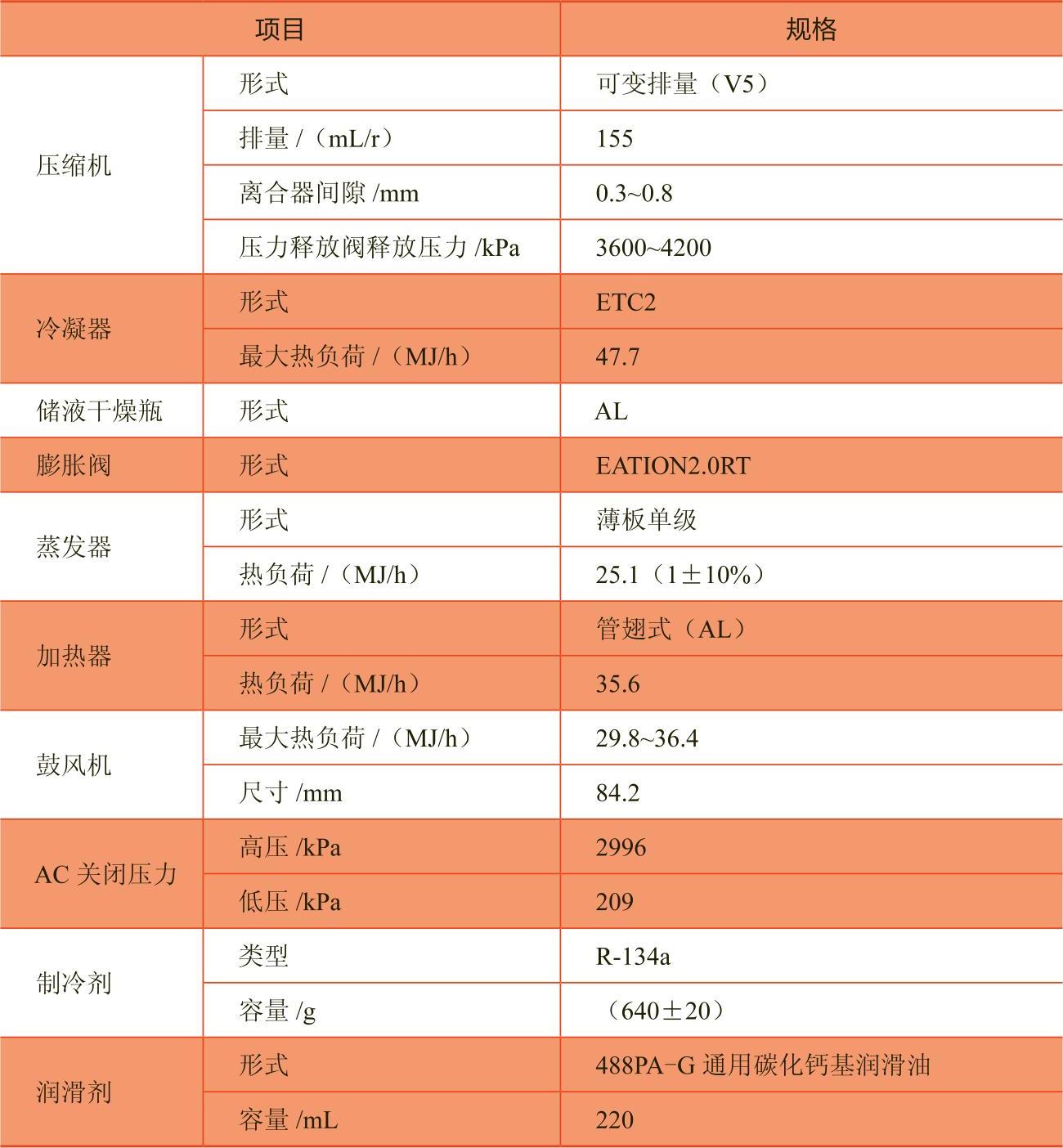

空调系统技术参数见表5-3。

表5-3 空调系统技术参数

2.空调系统零件的紧固力矩

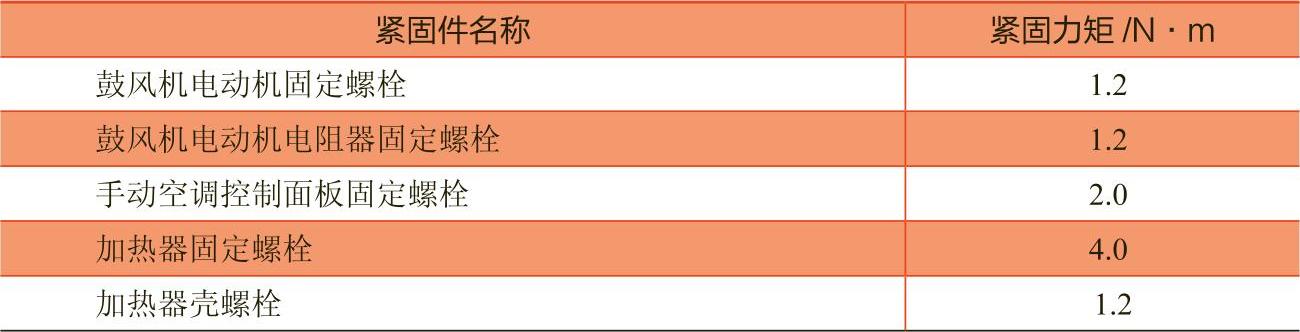

空调系统零件的紧固力矩标准值见表5-4。

表5-4空调系统零件的紧固力矩标准值

（续）

3.自动空调系统故障码

自动温度控制面板具有自诊断功能，以帮助诊断空调系统的故障。按以下方法可进入诊断模式，来读取故障码。

1）点火开关转至接通。

2）设置控制温度为26℃。

3）3s内，同时按下AUTO和OFF按钮至少3次。

4）观察自动温度控制面板显示屏的显示数字，此显示数字即为故障码。

5）若系统没有故障，显示屏将不闪烁。

6）按OFF按钮，使系统回到正常模式。

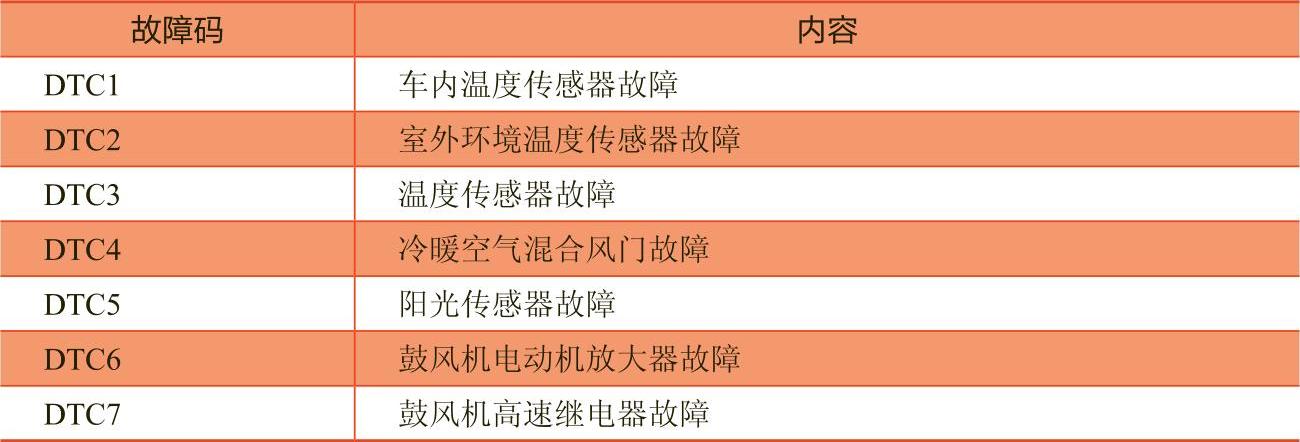

自动空调系统故障码的内容见表5-5。

表5-5 自动空调系统故障码

4.空调系统零部件的安装位置

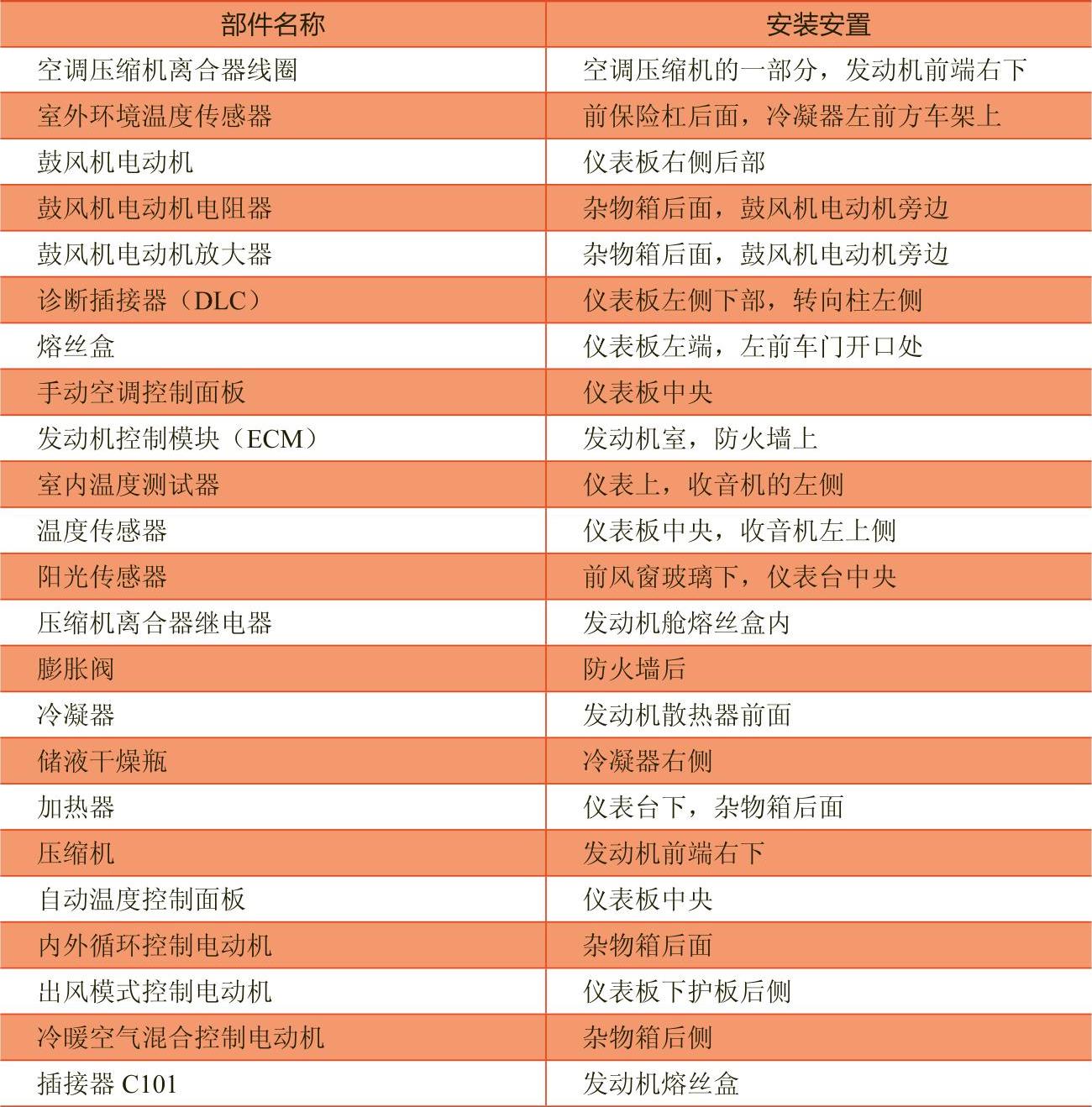

空调系统零部件的安装位置见表5-6。

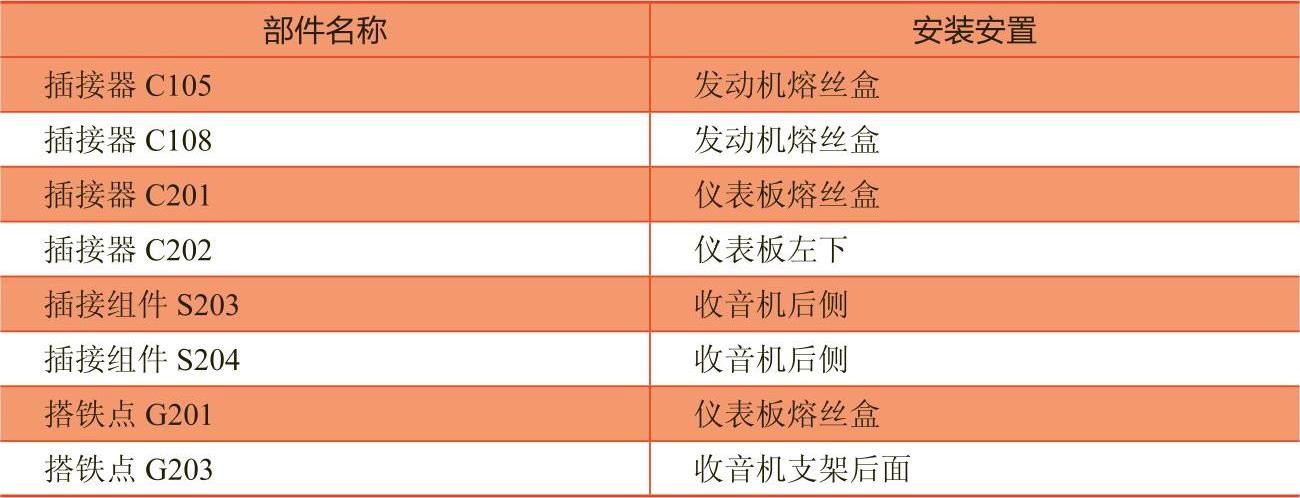

表5-6 空调系统零部件的安装位置

（续）

5.空调系统控制电路

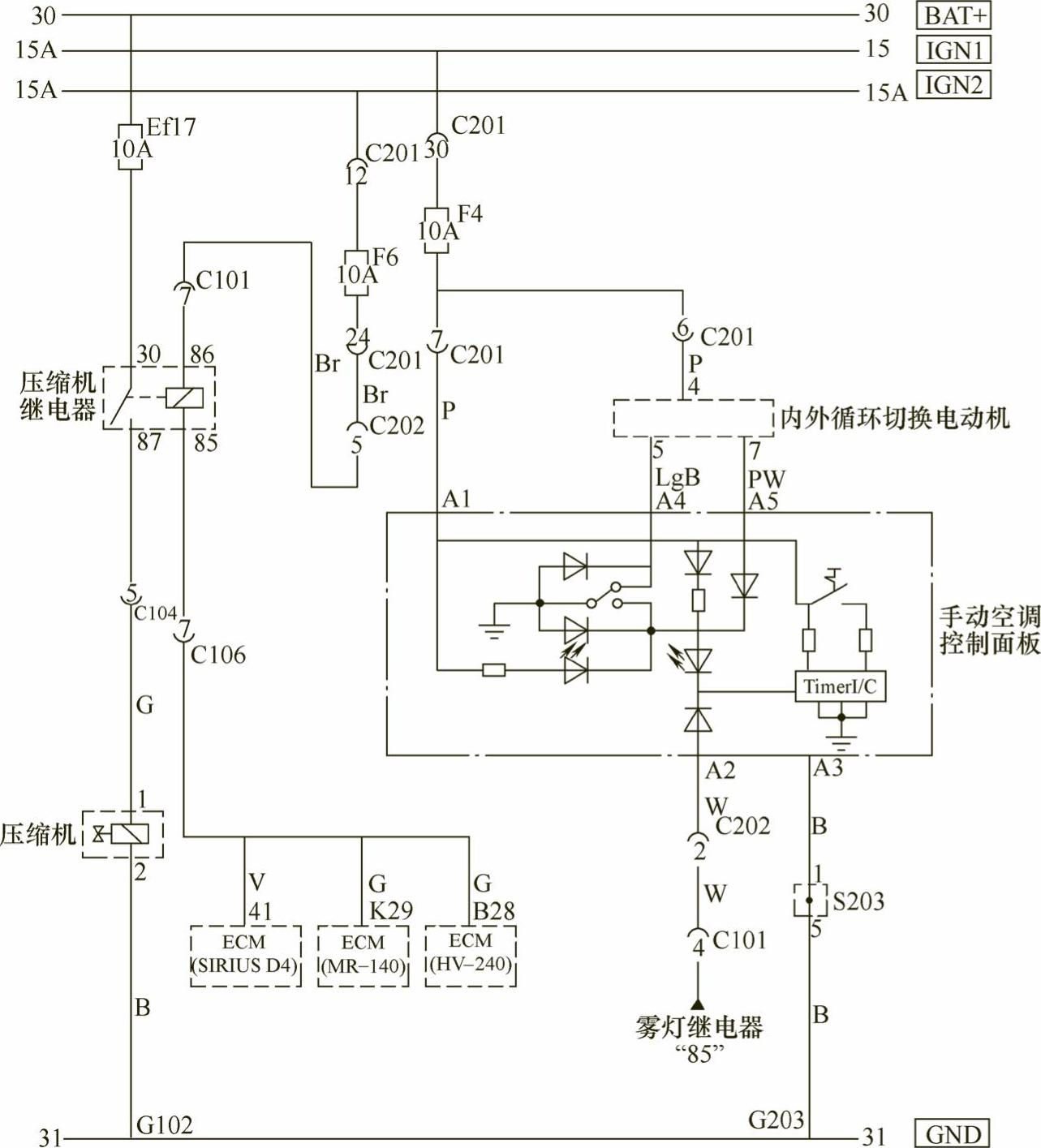

1）手动空调系统控制电路如图5-65、图5-66所示。

图5-65 手动空调系统控制电路（1）

Br—棕色 G—绿色 V—紫色 P—粉色 W—白色 Or—橙色 Lg—浅绿色 Sb—天蓝色 R—红色 L—蓝色 Y—黄色 Gr—灰色 B—黑色

图5-66 手动空调系统控制电路（2）

Br—棕色 G—绿色 V—紫色 P—粉色 W—白色 Or—橙色 Lg—浅绿色 Sb—天蓝色 R—红色 L—蓝色 Y—黄色 Gr—灰色 B—黑色

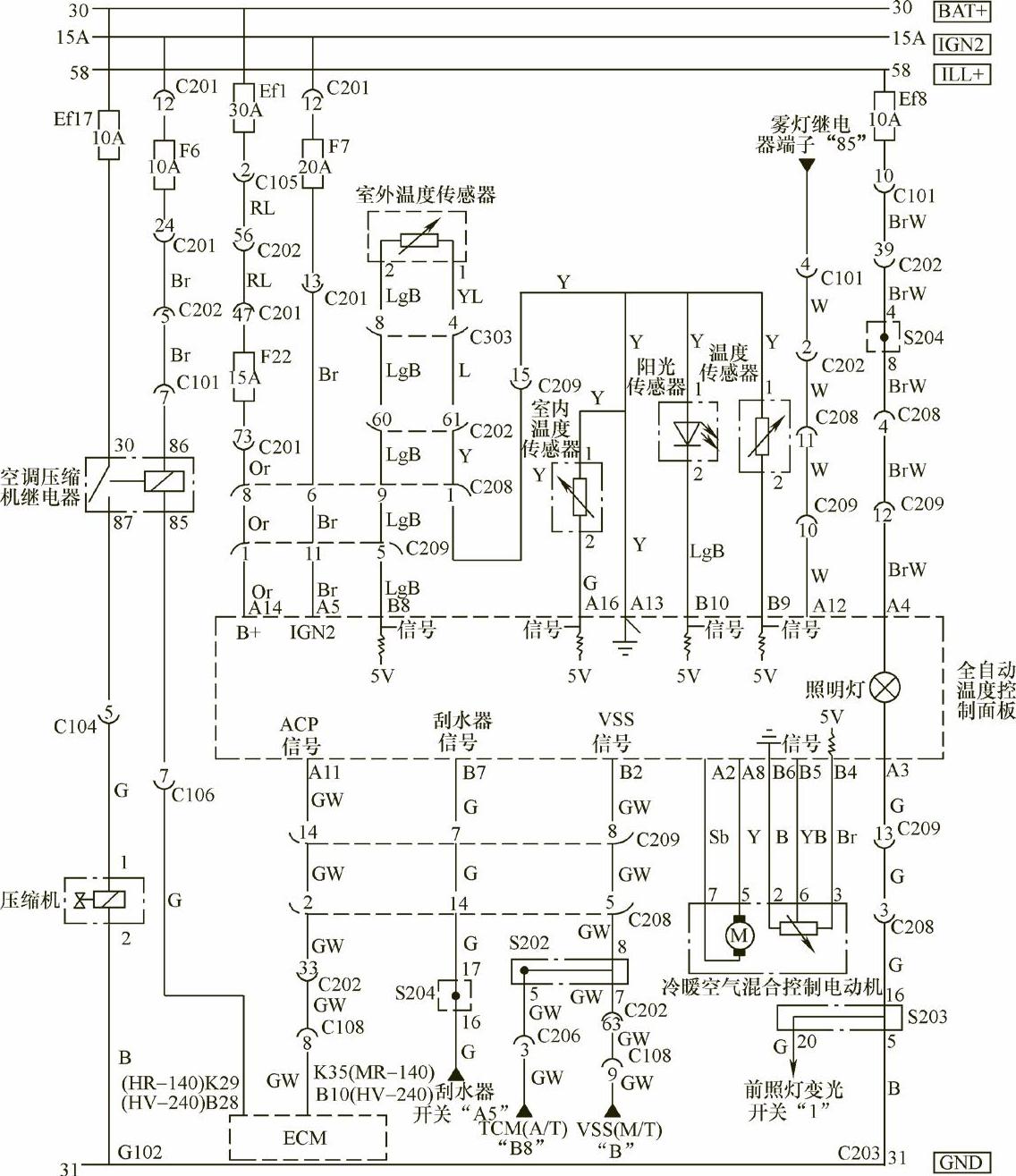

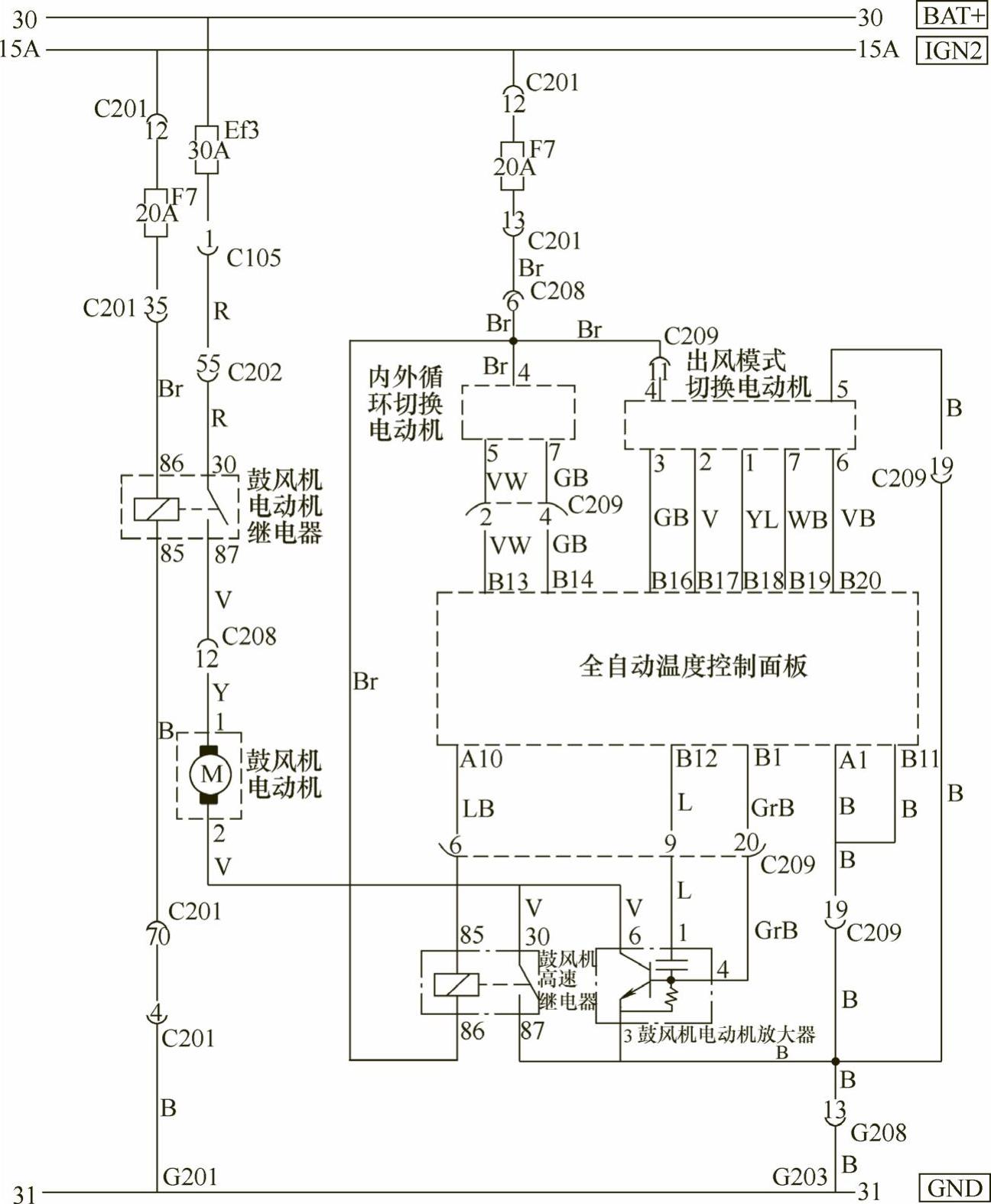

2）自动空调系统控制电路如图5-67、图5-68所示。

图5-67 自动空调系统控制电路（1）

Br—棕色 G—绿色 V—紫色 P—粉色 W—白色 Or—橙色 Lg—浅绿色 Sb—天蓝色 R—红色 L—蓝色 Y—黄色 Gr—灰色 B—黑色

图5-68 自动空调系统控制电路（2）

Br—棕色 G—绿色 V—紫色 P—粉色 W—白色 Or—橙色 Lg—浅绿色 Sb—天蓝色 R—红色 L—蓝色 Y—黄色 Gr—灰色 B—黑色

6.手动空调控制面板插接器端子的布置及端子功能

手动空调控制面板插接器端子的布置如图5-69所示，端子的功能见表5-7。

图5-69 手动空调控制面板插接器端子的布置

表5-7 手动空调控制面板插接器端子功能

7.自动空调控制面板插接器端子的布置及端子功能

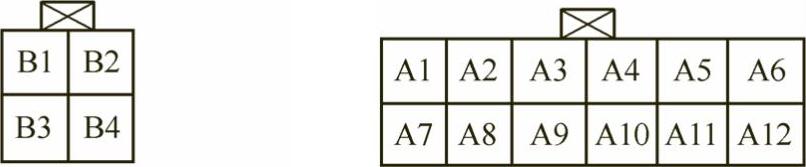

自动空调控制面板插接器端子的布置如图5-70所示，端子的功能见表5-8。

图5-70 自动空调控制面板插接器端子的布置

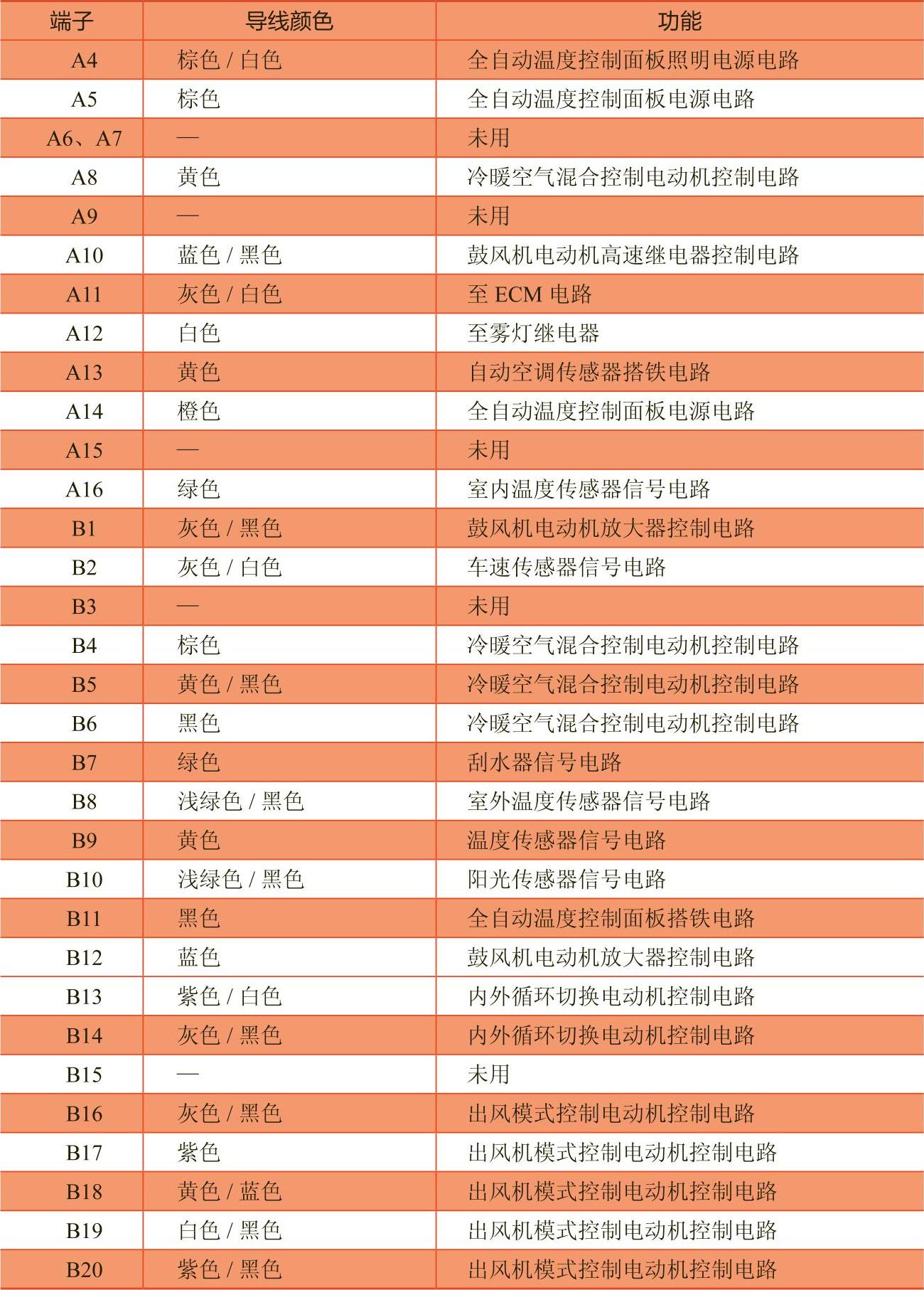

表5-8 自动空调控制面板插接器端子功能

（续）

8.空调系统性能测试

空调系统性能测试应满足以下条件。

1）确保冷凝器和发动机散热器表面清洁，无异物，气流不受阻。

2）确保冷凝器和空调软管无损坏或变形。

3）确保鼓风机能正常操作。

4）确保各出风口出风正常，而没有泄漏或堵塞现象。

5）确保空调压缩机离合器正常吸合，而无打滑现象。

6）确保空调压缩机驱动带张紧合适。

7）车门和发动机舱盖打开。

8）空调系统处于工作状态。

9）内外循环模式处于内循环模式。

10）温度控制设置在最冷。

11）风扇转速设置在最大。

12）车辆停放在室内或遮阴处。

13）风速应大约8m/h。

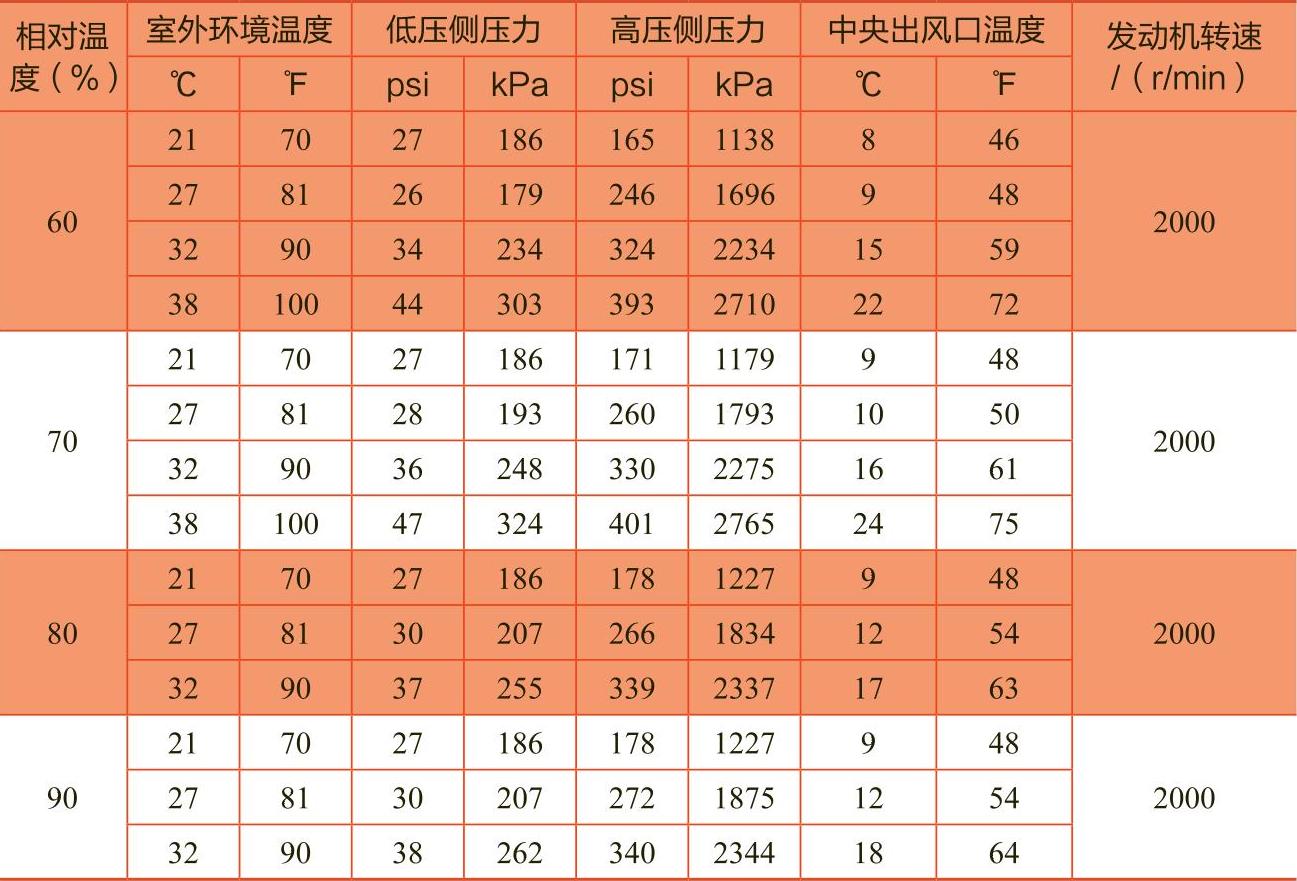

空调系统技术数据见表5-9。

表5-9 空调系统技术数据

（续）
