暖风装置和热交换器的拆装步骤

【摘要】:(一)粉尘和花粉滤清器的拆装1.拆卸1)如图5-53所示,从空调暖风装置上旋出塑料螺栓2,并取下隔离板1。3)向下从空调暖风装置中取出粉尘及花粉滤清器。(二)热交换器的拆装1.拆卸1)拆卸空气滤清器后部的空气导管软管。拧紧螺栓后检查两个卡箍A的位置,它们必须完全覆盖热交换器和冷却液管上的法兰并且不允许碰到其他部件。

(一)粉尘和花粉滤清器的拆装

1.拆卸

1)如图5-53所示,从空调暖风装置上旋出塑料螺栓2,并取下隔离板1。

2)如图5-54所示,沿箭头方向脱开盖板1。

3)向下从空调暖风装置中取出粉尘及花粉滤清器。


图5-52 旋出螺钉

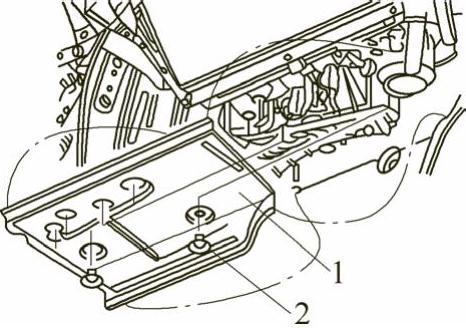

图5-53 取下隔离板

1—隔离板 2—塑料螺栓


图5-54 脱开盖板

1—盖板

2.安装

安装以拆卸相反顺序进行,安装时注意粉尘及花粉滤清器的安装位置,如图5-55中箭头所示方向安装。

(二)热交换器的拆装

1.拆卸

1)拆卸空气滤清器后部的空气导管软管。

2)如图5-56中箭头所示,旋出空气导管的螺栓。松开卡箍2,并从涡轮增压器上拔下空气导管。按压解锁键1,脱开曲轴箱的通风管路。

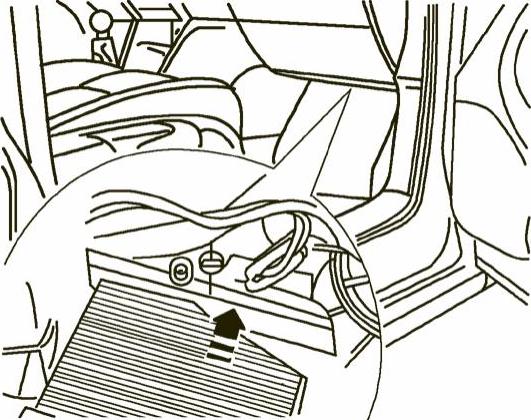

图5-55 安装方向

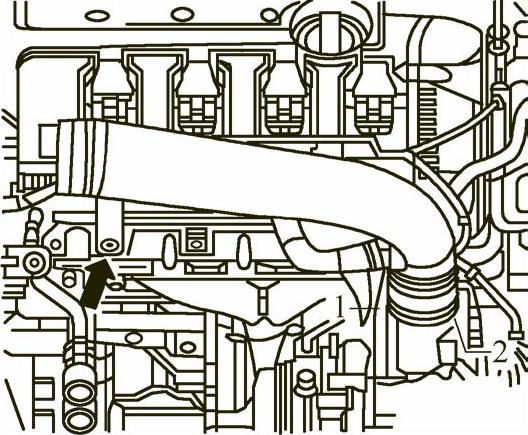

图5-56 旋出空气导管的螺栓

1—解锁键 2—卡箍

3)将收集盘VAS 6208置于发动机下方。

4)使用直径最大为40mm的软管夹3093夹住冷却液软管,在图5-57所示箭头位置脱开连接热交换器的冷却液软管。

5)如图5-58所示,将一根软管A插到热交换器的上部接口上。在下面的接口C下固定一个容器B。用气动喷枪小心地将热交换器中的冷却液吹入容器B中。


图5-57 脱开冷却液软管

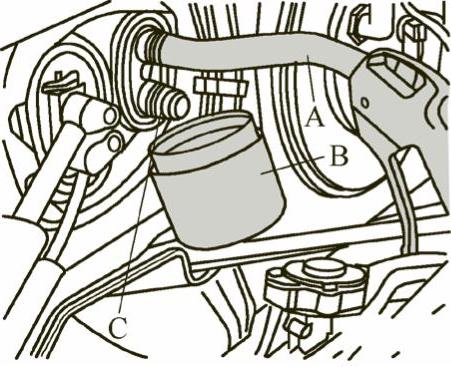

图5-58 收集冷却液

A—软管 B—容器 C—接口

6)如图5-59所示,略微松开(但不要旋出来)热交换器接口之间联接法兰的螺栓(6mm内六角圆柱头)1。

7)拆卸驾驶人侧脚部空间饰板。

8)拆卸左侧脚部空间出风口。

9)如图5-60所示,旋出螺栓1并取下热交换器饰板2。

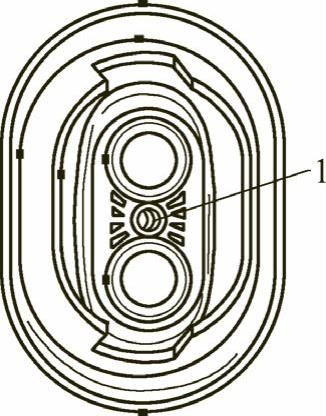

图5-59 松开热交换器接口之司联接法兰的螺栓

1—螺栓


图5-60 取下热交换器饰板

1—螺栓 2—热交换器饰板

10)用不渗水的薄膜和较好的吸水性纸覆盖热交换器下方的地毯。

11)如图5-61所示,解开软管卡箍A,然后从热交换器中脱开冷却液管。

12)从分配器外壳中取出热交换器。

2.安装

安装可按拆卸相反顺序进行,同时必须注意以下几点。

1)检查热交换器上的密封圈,密封圈不能损坏。

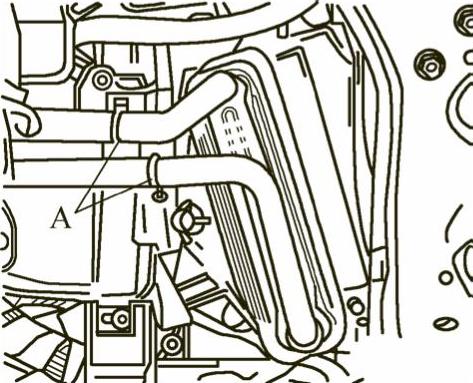

图5-61 解开软管卡箍

A—软管卡箍

维修提示

●在热交换器推入分配器外壳时,安装不当的密封圈会卷起。

●如果密封圈损坏或者没有正确安装,冷空气就会在热交换器旁穿流。

2)将热交换器推入分配器外壳中。

3)如图5-62所示,更新密封环1。安装前用冷却液浸润密封环。

4)连接热交换器与冷却液管。如图5-63所示,装配时,软管卡箍A必须能在冷却液管上略微转动。必须如图所示安装软管卡箍A。拧紧软管卡箍A。拧紧螺栓后检查两个卡箍A的位置,它们必须完全覆盖热交换器和冷却液管上的法兰并且不允许碰到其他部件。

5)如图5-59所示,旋紧热交换器接头之间联接法兰的螺栓1。

6)如图5-64所示,检查前围板的管套C是否处在正确的位置。

7)为了防止水气进入,必要时使用硅胶密封剂密封连接热交换器的冷却液管A的法兰和密封管套C的膨胀阀B(连接至蒸发器)法兰。

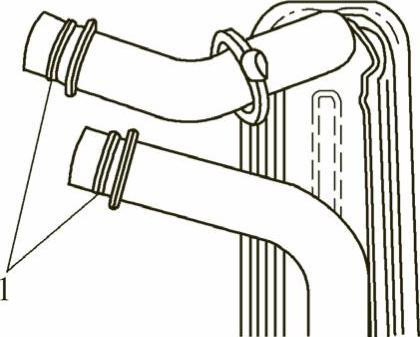

图5-62 更新密封环

1—密封环

维修提示

●密封环应全部更换。

●如果软管卡箍出现变形,就必须更换。

●在更换热交换器之后,应更换全部的冷却液。

●检查冷却液循环系统是否密封,并特别注意冷却液管和热交换器之间的连接。


图5-63 安装软管卡箍

A—软管卡箍

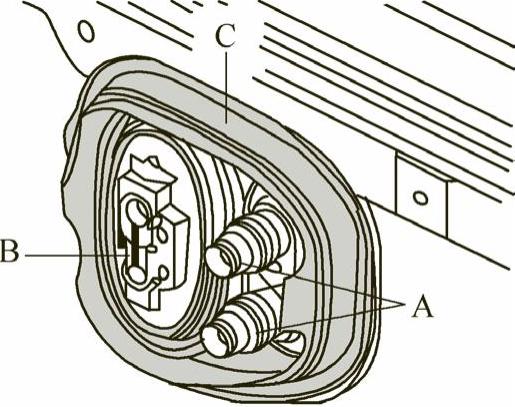

图5-64 检查前围板的管套

A—冷却液管 B—膨胀阀 C—管套
