1.自动空调系统的故障原因分析

自动空调和手动空调的区别主要在控制方式上，而其基本装置是一样的。因此，当自动空调系统出现故障时，可按手动空调系统对待，先检查其基本装置有无故障，然后再检查电子控制系统。这样，先易后难，能够比较快地确认故障所在。

在自动空调系统中，一般电控单元（电脑）和传感器本身很少出现故障，而真空系统和制冷系统产生故障的可能性却比较大，然后就是电路方面的故障。

对于真空系统和制冷系统的故障，可采用与手动空调一样的办法进行处理。对于电路故障，则可通过其故障自诊断系统，采用读取故障码的方法进行诊断。同时，也可根据电路图进行查找确认。

由于自动空调系统的电路比较复杂，加之元、器件分布很广，如果逐个进行检查，不仅费时费力而且也难以奏效，因此，当发现某种故障时，不要急于动手，一定要在搞清产生该故障各种可能原因的基础上，有针对性地进行分析查找。自动空调系统常见故障的现象、原因及产生部位见表4-2。

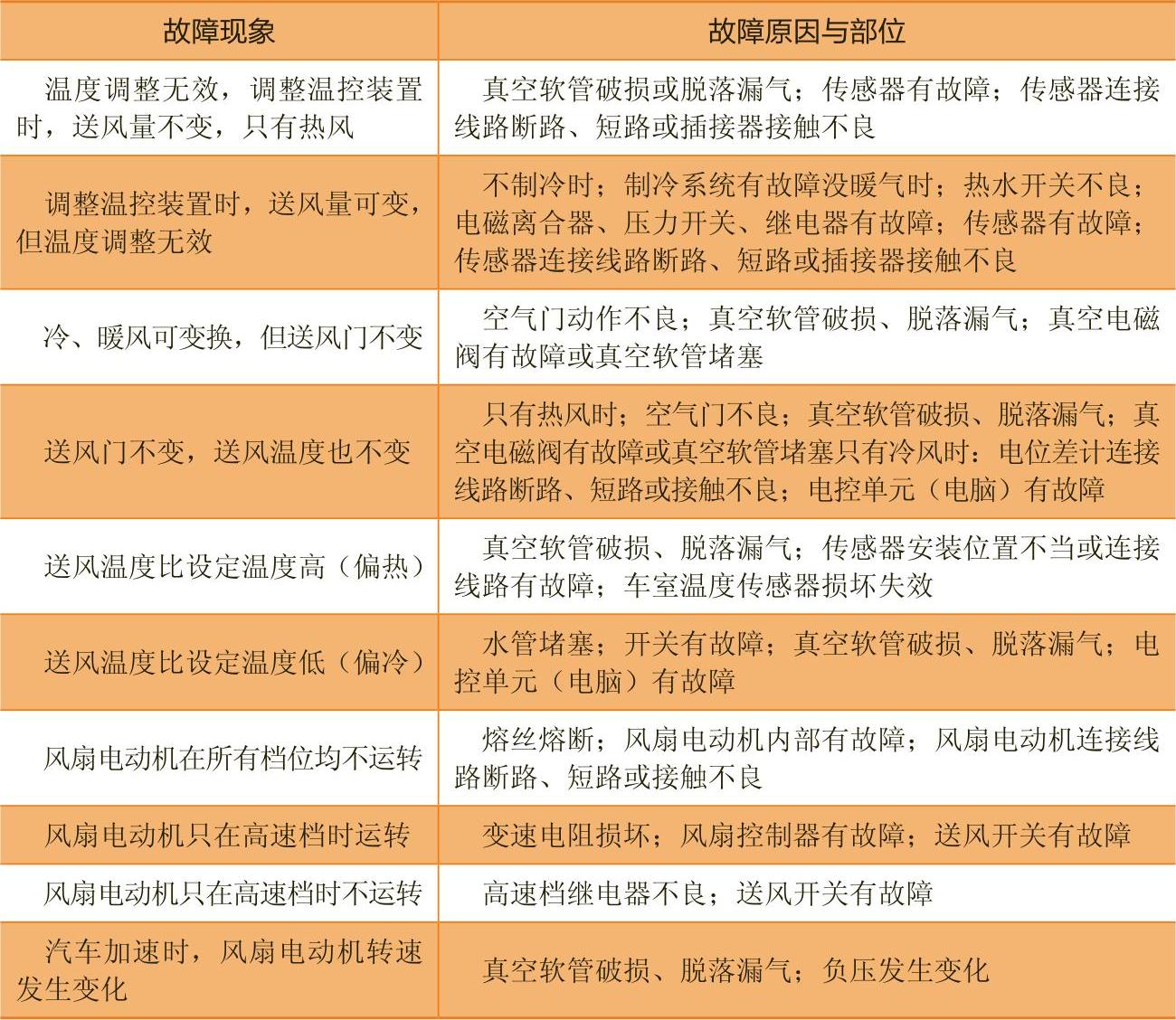

表4-2 自动空调系统常见故障原因及部位

2.故障自诊断功能

当空调ECU检测到某些传感器或执行元件控制电路发生故障时，其故障自诊系统将故障以故障码的形式存储起来，检修时只要按下操作面板上的指定键，即可读取故障码。

以奔驰S320轿车为例，其空调系统的操作面板如图4-2所示。故障码的读取方法如下。

1）接通点火开关，按下控制面板左侧温度设定键“▲”，直到左侧显示屏显示“HI”。

2）按下控制面板右侧温度设定键“”，直到右侧显示屏显示“LO”。

3）在20s内同时按REST键和EC键，并保持5s以上。

4）此时循环键上的LED灯开始闪烁。

5）按下AUTO键，如果系统正常，左侧显示屏将显示“E”，右侧显示屏将显示“FF”。

6）如果系统存储故障码，左侧显示屏将显示“Ebi”，右侧显示屏将显示故障码。当按下AUTO键时，会显示出下一组故障码。

奔驰S320轿车空调系统的故障码见表4-3及表4-4。

图4-2 奔驰S320车自动空调系统操作面板 3.清除故障码

1)接通点火开关，同时按下左、右侧的AUTO键，约20s后左侧显示屏将显示“d”，右侧显示屏将显示“FF”。

2)同时按住左、右两侧的AUTO键，一直等到左侧显示幕出现“E”，右侧显示屏显示“FF”，即表示系统中的故障码清除完毕。

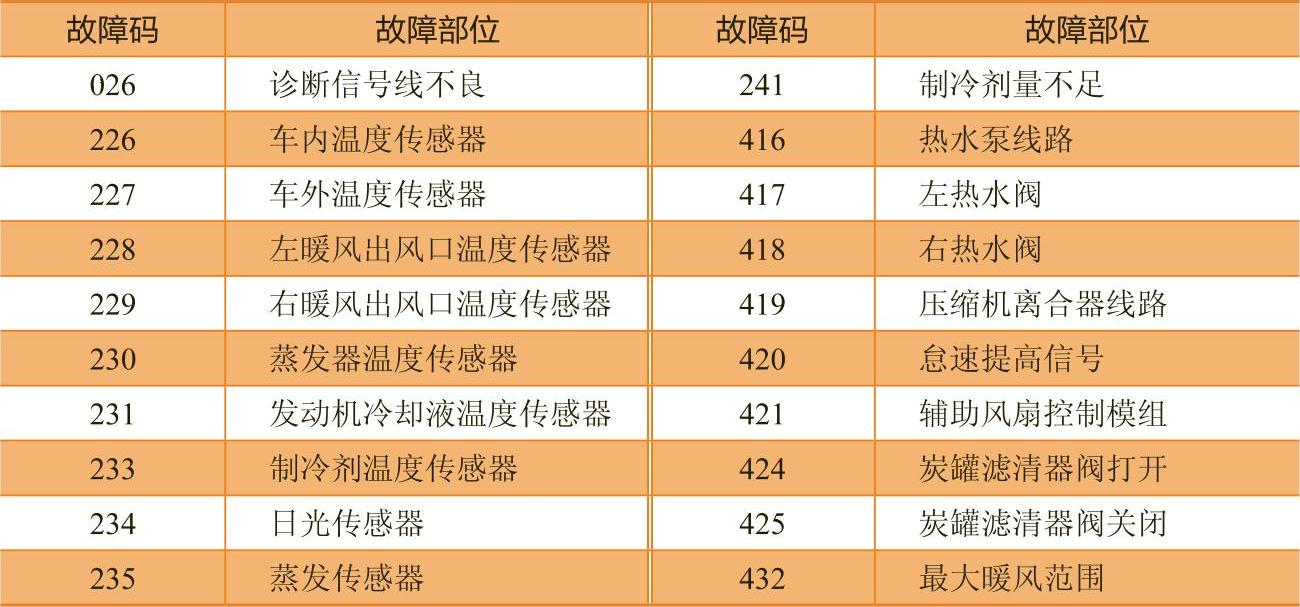

表4-3 奔驰S320轿车空调系统的故障码（前部空调）

表4-4 奔驰S320轿车空调系统的故障码（后部空调）

4.空调系统传感器数据的读取

1）接通点火开关，按下AUTO键。

2）设定温度在40℃位置，按下REST键5s以上。

3）此时显示屏会闪烁一组故障码“1”，再闪烁一组数，并交替切换。

4）按AUTO键，使故障码切换到“2”，每按一次AUTO键。即跳到下一组故障码。

5）自动空调系统传感器数据读取故障码见表4-5。

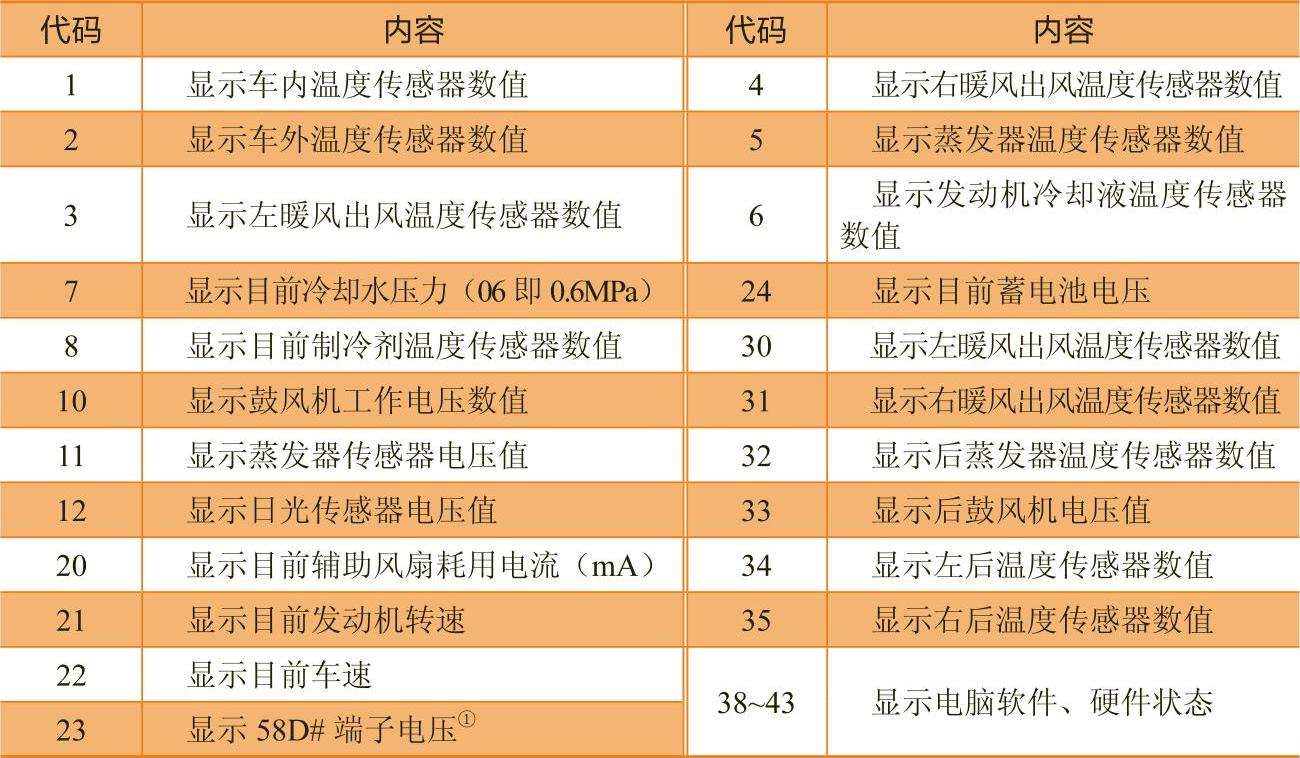

表4-5自动空调系统传感器数据读取故障码

①显示“99.0”，表示电压值为目前蓄电池电压的99%。
