汽车空调维修技巧：制冷剂加注步骤

2023-08-20 理论教育版权反馈

【摘要】：3）将制冷剂罐注入阀的螺母与制冷剂灌螺栓联接，使注入阀固定在制冷剂罐上。5）沿顺时针方向转动制冷剂罐注入阀的手柄，使注入阀的阀针在制冷剂罐上顶开小孔。

1.制冷剂罐开启阀的安装方法

空调系统抽真空后检查系统密封状态，确认密封良好后进行制冷剂加注。

1）将制冷剂罐注入阀的手柄沿逆时针方向旋转，直到阀针完全缩回为止。

2）沿逆时针方向转动制冷剂罐注入阀的板状螺母（圆盘），使其上升到最高位置。

3）将制冷剂罐注入阀的螺母与制冷剂灌螺栓联接，使注入阀固定在制冷剂罐上。

4）沿顺时针方向拧紧制冷剂罐注入阀的板状螺母。

5）沿顺时针方向转动制冷剂罐注入阀的手柄，使注入阀的阀针在制冷剂罐上顶开小孔。

6）将高、低压压力表的中间注入软管连接到注入阀接头上。充注制冷剂的准备工作结束后，如暂时不充注制冷剂，则制冷剂注入阀手柄不要退出，以免制冷剂泄漏。

2.制冷剂的加注方法

1）确认制冷剂系统没有泄漏之后，沿逆时针方向拧松注入阀手柄，使阀针退出，制冷剂便注入中间软管，此时不能打开高、低压压力表两侧的手动阀。

2）拧松连接高、低压表一边中心接头的中间注入软管螺母，当看到白色制冷剂气体外溢、听到“嘶嘶”声时（目的在于排出中间注入软管中的空气），拧紧螺母。

3）拧松高压表一侧手动阀，如图3-11a所示，将制冷剂罐倒立，使制冷剂以液态注入制冷系统。

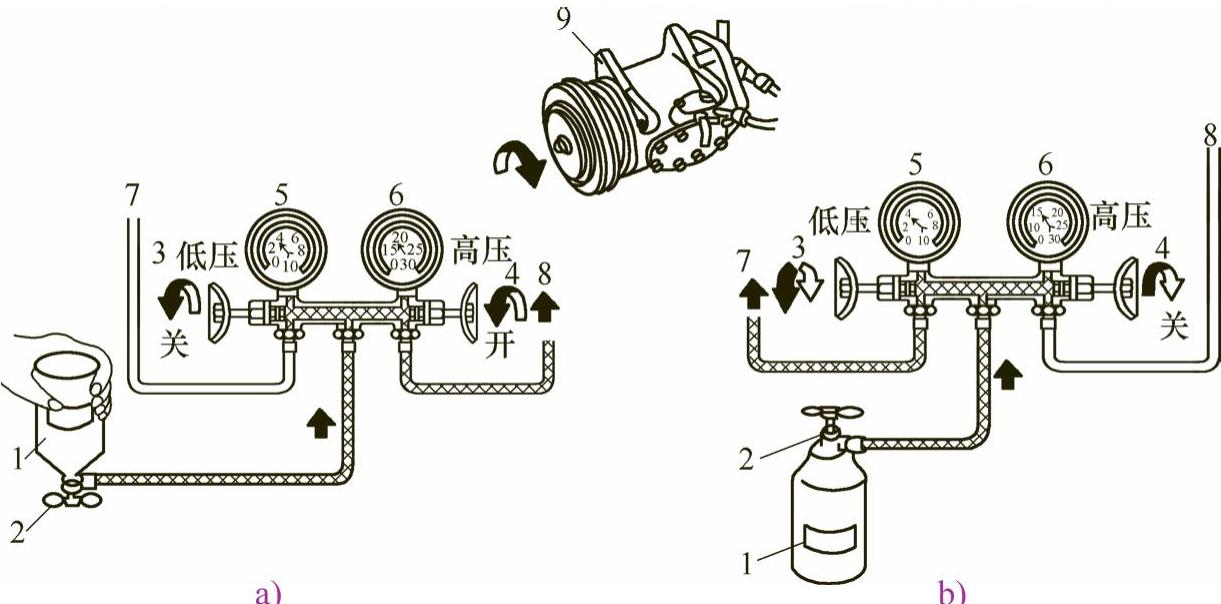

图3-11 制冷剂加注

1—制冷剂罐 2—启开阀 3—低压手动阀门 4—高压手动阀门 5—低压表 6—高压表 7—接低压维修阀软管 8—接高压维修阀软管 9—空调压缩机

4）拧松低压表一侧低压手动阀，将制冷剂以气体形式从低压侧注入制冷系统，如图3-11b所示。注意：在低压侧充注制冷剂时，一定要以气态形式注入制冷剂。控制低压阀，使低压表显示250kPa以下。如以液体形式注入，会对压缩机造成液击现象，而损坏压缩机。

5）使用小瓶制冷剂充注时，在第一罐充注完毕，用第二、三罐充注时，仍应先关闭压力表手动阀，重新开启罐孔，并将中间注入软管与软管接头连接处拧松，放出一些制冷剂以排出管内空气。

维修提示

●注意：在以液体形式从制冷系统的高压端注入制冷剂时，切勿起动发动机和接通空调系统，以免制冷剂倒灌。

6）当制冷剂灌注速度减缓后，可起动发动机并怠速运转，接通空调系统，关上高压阀门，控制低压阀门开度，控制低压表在250kPa以下。

7）向制冷系统注入规定数量的制冷剂后，应按以下顺序拆下压力表：关闭高、低压压力表的两个手动阀，关闭制冷剂罐上的注入阀，先拆下低压侧维修阀软管，关闭发动机，断开空调系统开关，稍后，从高压侧维修阀上拆下高压表软管。
