汽车空调系统维修：手动和自动控制面板图解
【摘要】：手动空调控制面板和自动空调控制面板分别如图2-17和图2-18所示。
手动空调控制面板和自动空调控制面板分别如图2-17和图2-18所示。

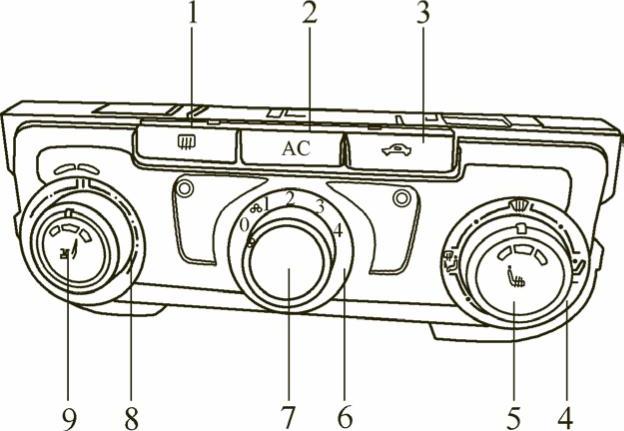

图2-17 手动空调控制面板（大众迈腾轿车）
1—后窗玻璃加热装置按钮 2—AC（空调）开闭按钮 3—空气循环运行模式按钮（内外循环转换） 4—空气分配设置旋钮 5—右侧座椅加热装置按钮 6—鼓风机转速档位显示 7—鼓风机转速档位设置旋钮 8—温度设置旋钮 9—左侧座椅加热装置按钮

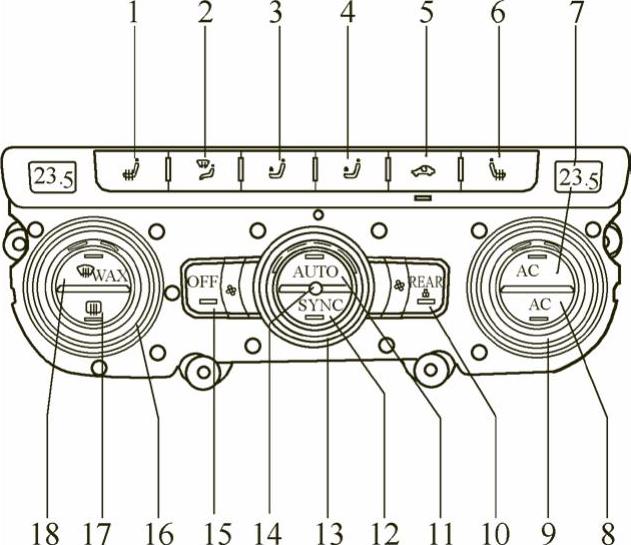

图2-18 自动空调控制面板（大众迈腾轿车）
1—左侧座椅加热装置按钮 2—上部气流分配按钮 3—中部空气分配按钮 4—下部空气分配按钮 5—空气循环运行模式按钮（内外循环转换） 6—右侧座椅加热装置按钮 7—强劲制冷功能按钮 8—AC（空调）开闭按钮 9—右侧空调温度调节旋钮 l0—后部操作锁定按钮 Il—AUTO（自动）功能按钮 12—SYNC按钮（组合调节驾驶人和前排乘员侧的温度） 13—鼓风机转速调节旋钮 14—车内温度传感器 15—OFF按钮（自动空调的开启和关闭） 16—左侧空调温度调节旋钮 17—后窗玻璃加热装置按钮 18—风窗玻璃除霜按钮
图2-19 手动空调控制电路
E9一鼓风机开关 E30一空调开关 E33—蒸发器温控开关 F18—冷却风扇热敏开关 F38—环境温度开关 F40一空调水温控制开关 F129一组合开关 J26一压缩机切断继电器 J32一空调继电器 J293—空调控制器 N25—压缩机电磁离合器 N63—新鲜空气电磁阀 V2一左冷却风扇 V8一右冷却风扇
