汽车空调系统一般由制冷系统、采暖系统、通风系统、电气控制系统四大部分组成。在高级轿车中还装备有炭罐、空气滤清器和静电除尘式净化器等一套较完整的空气净化系统，但在普通型轿车中，空气净化的任务则由蒸发器直接完成。

1.制冷系统

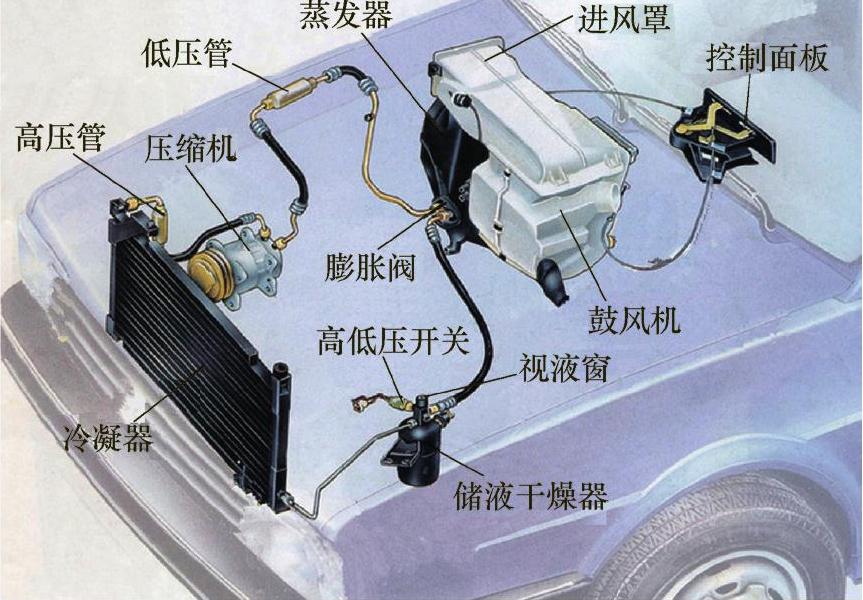

空调制冷系统主要由压缩机、冷凝器、蒸发器、孔管或膨胀阀、储液干燥器、高低压管路、鼓风机和控制电路等部分组成，如图1-7所示，各部分之间采用铜管（或铝管）与高压橡胶管连接成一个密闭系统。

图1-7 空调制冷系统基本组成

2.采暖系统

采暖系统是由加热器、热水阀、水管和发动机冷却液等组成，如图1-8所示。

3.通风系统

通风系统是控制驾驶室内冷、热风的流动方向，还可以保证新鲜空气不断地进入车内，使车内污浊的空气排到车外。

通风系统一般由进气模式风门、鼓风机、混合气模式风门、气流模式风门、导风管和出风口等组成。汽车室内或室外未经调节的空气，经鼓风机作用送至蒸发器或热交换器（暖风加热器芯）处，被调节成冷空气或暖空气的空气流，根据风门模式而流向相应的出风口，如图1-9和图1-10所示。

图1-8 采暖系统的组成

1—加热器 2—发动机进水管 3—热水阀 4—发动机出水管 5—预热管

图1-9 通风系统的风门布置

图1-10 通风系统的出风口布置

一些车型在驾驶室内的后排也有通风口，图1-11所示为大众迈腾轿车送风系统的风门布置。

4.空调控制电路

空调控制电路包括点火开关、A/C开关、电磁离合器、鼓风机开关及调速电阻器、各种温度传感器、制冷剂高低压力开关、温度控制器、送风模式控制装置、各种继电器等，如图1-12所示。

控制电路主要是根据各种温度、压力和转速等信号，通过电磁离合器控制空调压缩机的工作。

图1-11 大众迈腾轿车送风系统的风门布置

1—左侧侧面出风口和侧窗玻璃出风口空气通道 2—驾驶人侧脚部空间出风口 3—风窗玻璃空气分配口 4—间接通风空气通道 5—中部出风口 6—前排乘员侧脚部空间出风 7—右侧侧面出风口和侧窗玻璃出风口空气通道 8—暖风装置和空调 9—右侧侧面出风口 10—右侧乘员空间脚部空间出风口空气通道 11—后排座椅出风口后部空气通道 12—后排座椅出风口前部空气通道 13—后排左侧乘员空间脚部空间出风口空气通道 14—左侧侧面出风口

图1-12 典型（大众）轿车空调控制电路

A/C—空调开关 S1、S14、S207—熔丝 J220—发动机控制单元
