串联式混合动力汽车：新能源汽车概论
【摘要】：如图5-1-1 所示，串联式混合动力系统由发动机、发电机、电机控制器、电动机和动力电池组成。其工作原理为，由发动机带动发电机发电，所产生的电能通过电机控制器提供给电动机，再由电动机转化为动能后驱动车辆。串联式混合动力系统的特点是通过电方式实现动力耦合，电机控制器也是动力耦合器。根据以上特点，串联式混合动力电动汽车更适用于市内低速运行的工况，而不适合高速公路行驶工况。
如图5-1-1 所示，串联式混合动力系统由发动机、发电机、电机控制器、电动机和动力电池组成。其工作原理为，由发动机带动发电机发电，所产生的电能通过电机控制器提供给电动机，再由电动机转化为动能后驱动车辆。动力电池对发电机产生的电能和电动机需要的电能进行调节，从而保证车辆在各种行驶工况下的功率需求。串联式混合动力系统的特点是通过电方式实现动力耦合，电机控制器也是动力耦合器。系统中有两个电源，即动力电池和发电机，这两个电源通过电机控制器并联在回路中。动力以串联的形式由发电机/电池流向电动机，所以称为串联式混合动力系统。

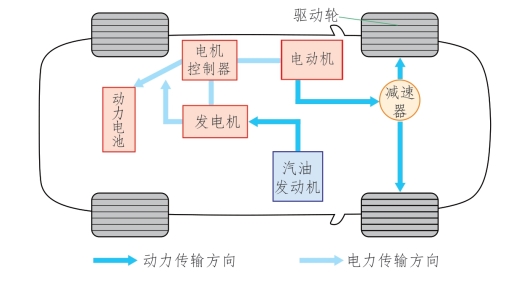

图5-1-1 串联式混合动力汽车组成
1.串联式混合动力系统优点
① 发动机工作状态不受车辆行驶工况的影响，能够始终在最佳的效率区域内稳定运行，因此具有良好的经济性和较低的排放性能。
② 发动机与驱动电机之间无机械连接，整车结构布置的自由度较大。各种驱动系统元件可以放在最适合于它的车辆位置，如在低地板公交车上，可以将发动机—发电机组装在尾部或其他部位并采用电动轮驱动方式，从而降低地板高度。
③ 由于驱动电机的功率较大，制动能量回收的潜力大，从而提高能量的利用效率。
2.串联式混合动力系统缺点
① 发动机产生的能量经过两次能量转换才到达驱动轮，能量损失多，效率低。
② 发电机的使用增大了车辆的质量和成本。
③ 由于电动机是驱动车辆的唯一动力源，因此为了满足车辆的加速和爬坡等性能要求，其尺寸较大。
根据以上特点，串联式混合动力电动汽车更适用于市内低速运行的工况，而不适合高速公路行驶工况。
