插电混动车揭秘-新能源汽车概论（全彩版）
【摘要】：而随着人们保护环境意识的增强，传统燃油汽车的发动机油耗、排放面临巨大压力，混合动力汽车慢慢出现。通过本章的学习，了解插电式混合动力汽车及其车型和结构原理。一般电动汽车可分为混合动力汽车、燃料电池汽车和纯电动汽车三大类。表5-1-1混合动力汽车相关标准续表
【学习目标】
1.掌握插电式混合动力汽车结构与原理
2.认识插电式混合动力汽车其他车型
【导语】
在汽车发展中，纯电动汽车存在着一些问题，这也造成了纯电动汽车无法大规模地应用的局面。而随着人们保护环境意识的增强，传统燃油汽车的发动机油耗、排放面临巨大压力，混合动力汽车慢慢出现。
通过本章的学习，了解插电式混合动力汽车及其车型和结构原理。
混合动力汽车（Hybrid Electric Vehicle，HEV）是传统内燃机汽车和电动汽车的有效组合。它既有电动汽车低排放的优点，还保持了化石燃料比能量和比功率高的优势，因而能显著改善传统内燃机汽车的排放和燃油经济性，增加电动汽车的续驶里程，在由燃油汽车向纯电动汽车的转变过程中起着承上启下的作用，并在一定时间内占据了相当的市场份额。
HEV 是电动汽车的一种。一般电动汽车可分为混合动力汽车、燃料电池汽车和纯电动汽车三大类。混合动力汽车是指车上装有两个以上的动力源（包括有电动机驱动），符合汽车道路安全法规的汽车。国际电工委员会（International Electro Technical Commission，IEC）所属电动汽车技术委员会对混合动力汽车的定义为：有多于一种能量转换器能提供驱动力的混合型电动汽车。
混合动力汽车标准与纯电动汽车标准有些是共用的，混合动力汽车相关标准如表5-1-1 所示。

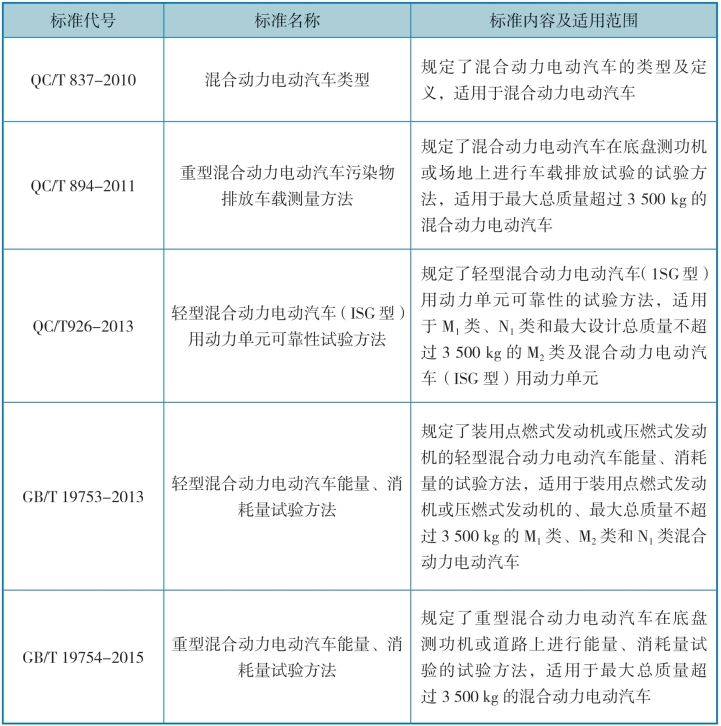

表5-1-1 混合动力汽车相关标准

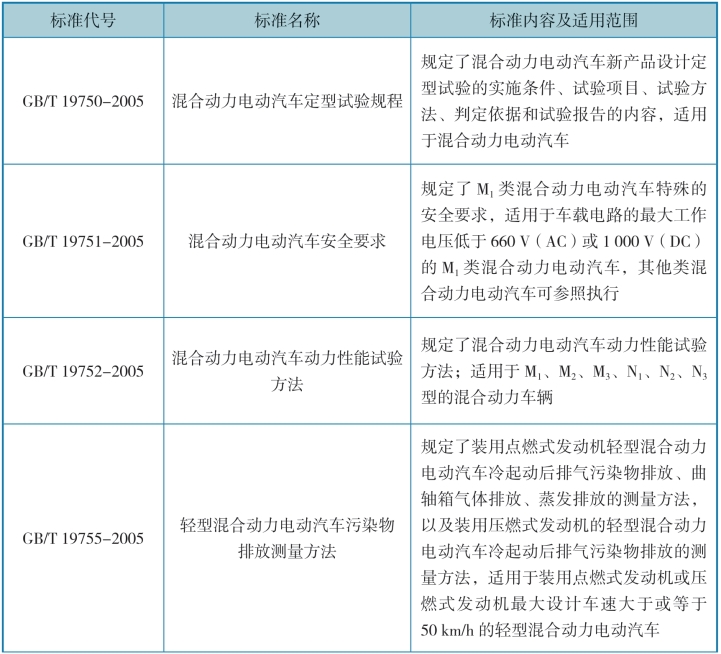

续表
