测量员的三种基本测量方法和实例操作步骤
【摘要】：本部分介绍在测量模式下的三种测量，即角度测量、距离测量和坐标测量。表14-11 角度测量操作步骤实例：如图14-13所示，用仪器进行两点间水平角的测量。表14-13 利用置角功能设置所需方向值操作步骤输入规则：当角度值为90°30′20″时应输入90.3020。水平角复测可以获得更高精度的角度测量结果。
本部分介绍在测量模式下的三种测量，即角度测量、距离测量和坐标测量。
1.角度测量
（1）两点间水平角的测量（水平方向置零）。测定两点间的夹角，可将初始方向设置成零。

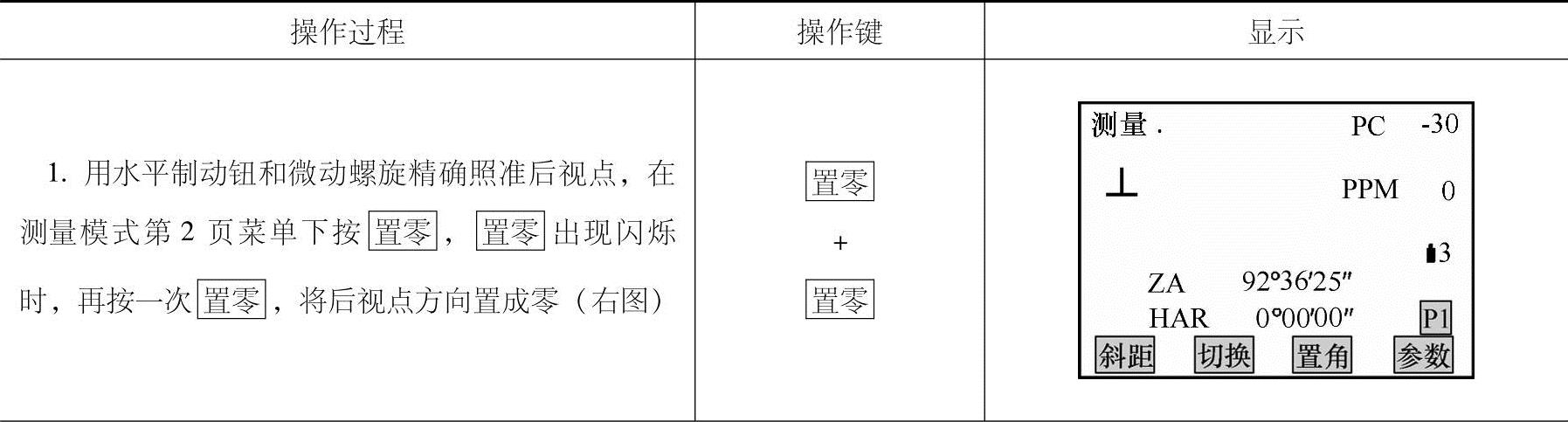

初始方向置零操作步骤见表4-11。
表14-11 角度测量操作步骤
实例：如图14-13所示，用仪器进行两点间水平角的测量。
图14-13 两点间水平角的测量
两点间水平角的测量步骤见表14-12。

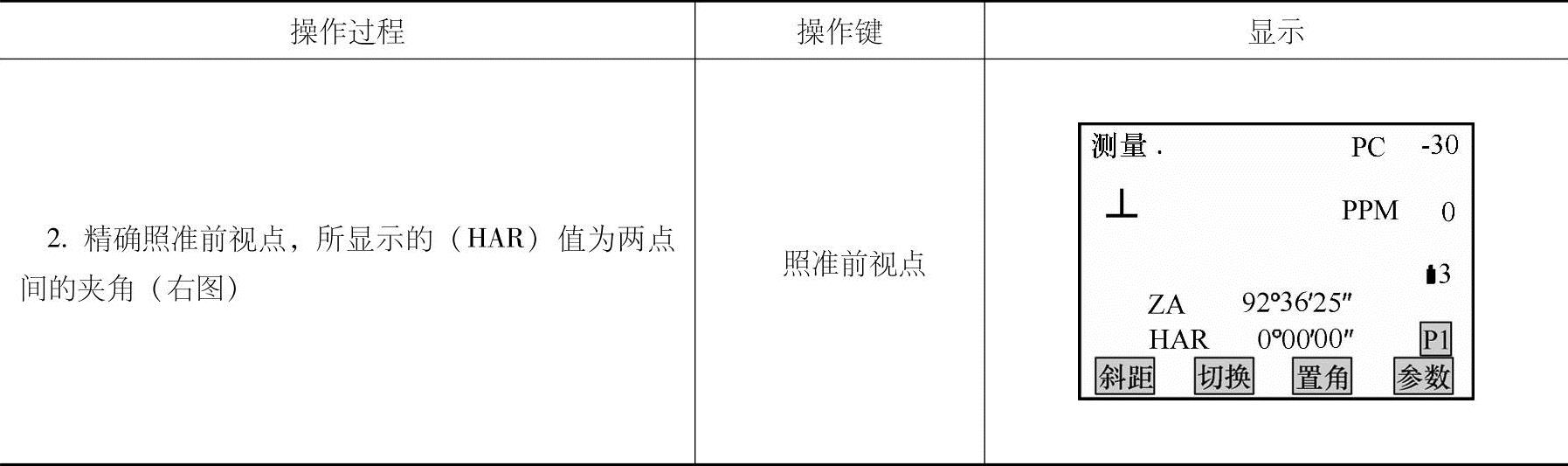

表14-12 两点间水平角的测量步骤
（续）
（2）利用置角功能设置所需方向值。可以将仪器照准方向设置成任何所需方向值，其操作步骤见表14-13。

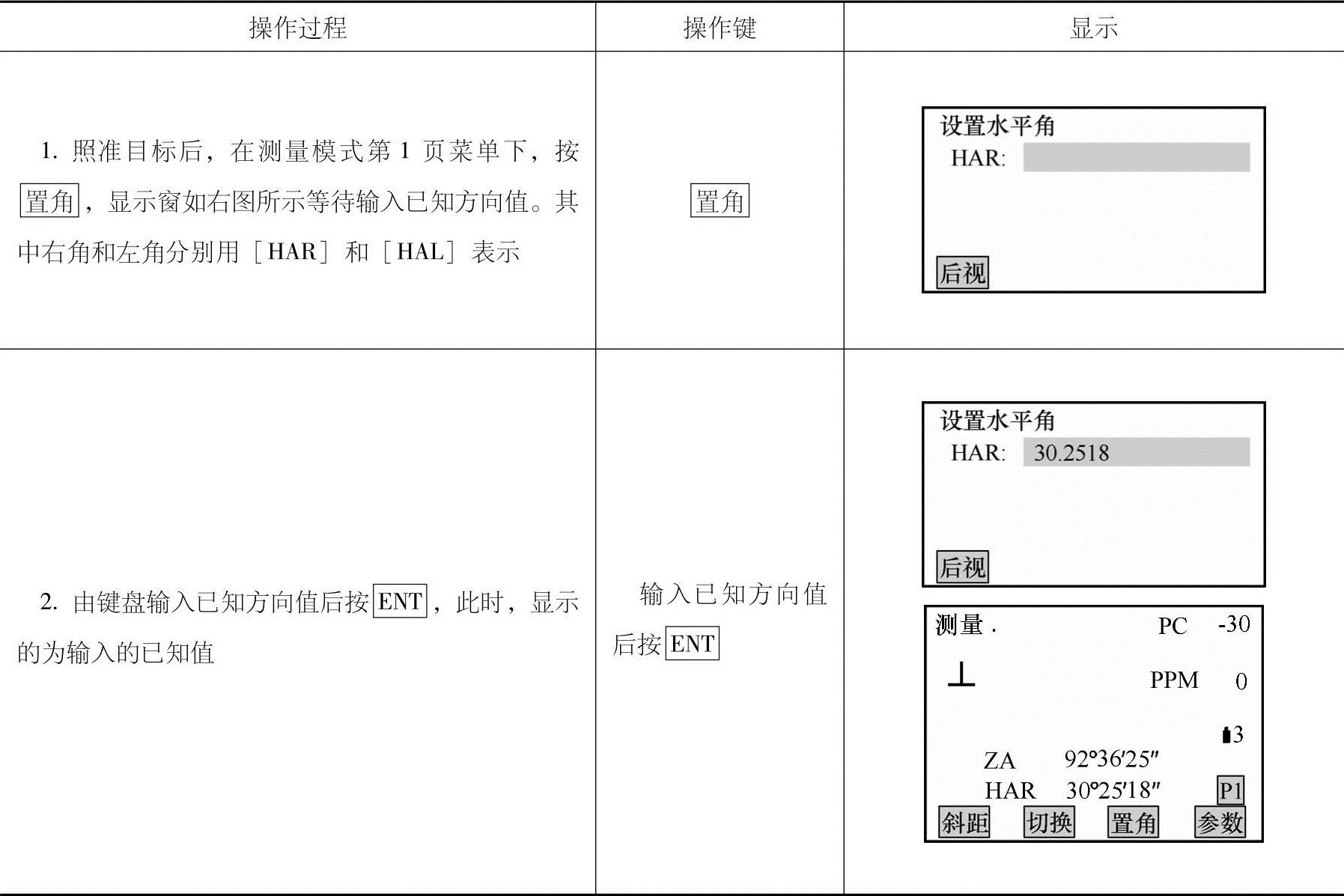

表14-13 利用置角功能设置所需方向值操作步骤
输入规则：
当角度值为90°30′20″时应输入90.3020。
修改已输入的数据时，BS：删除光标左侧的一个字符。
ESC：删除所输入的数据。停止输入操作：ESC
方位角计算：后视

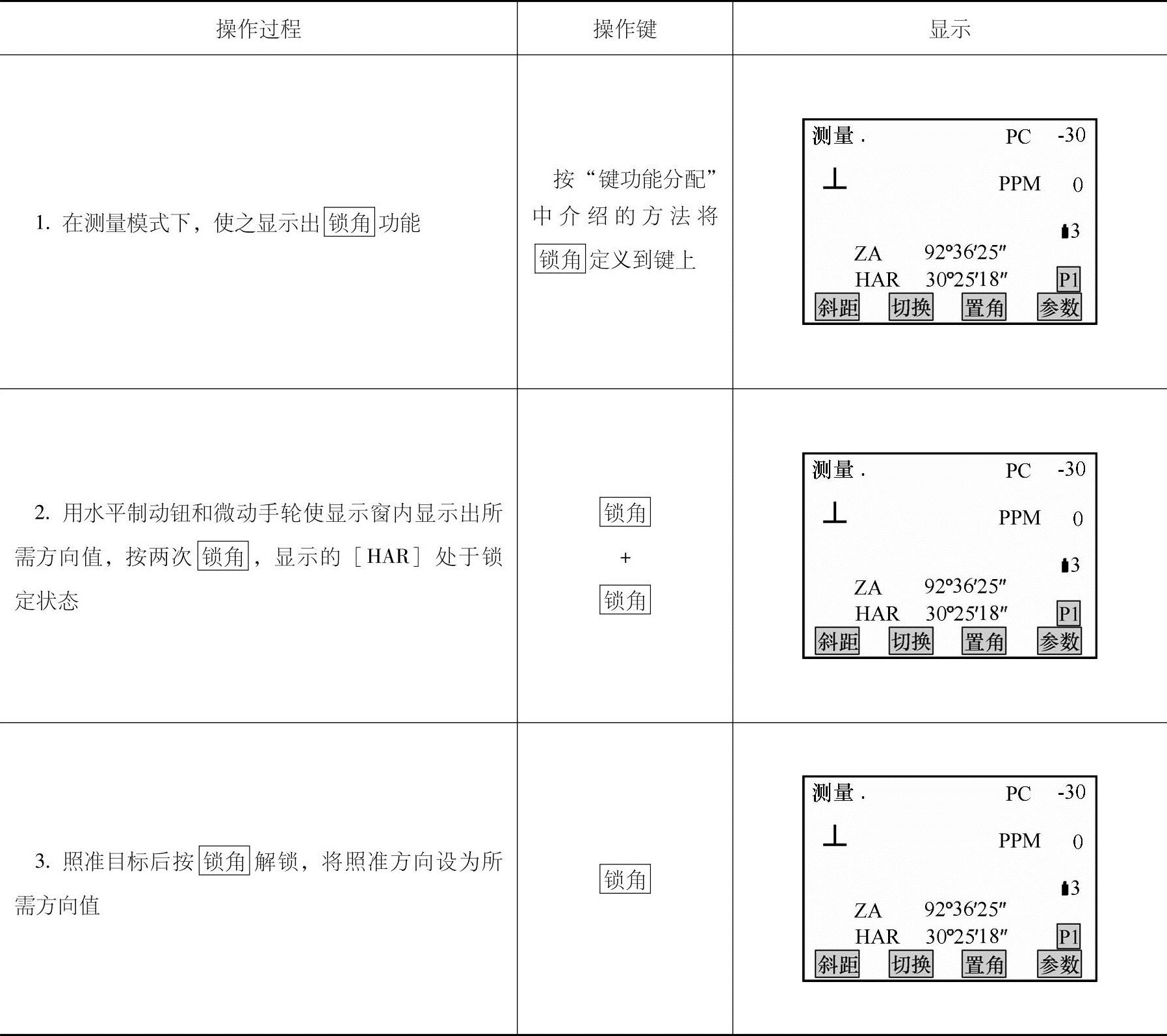

（3）利用锁角功能设置所需方向值。在测量模式下显示出所需方向值，其操作步骤见表14-14。
表14-14 利用锁角功能设置所需方向值
（4）水平角复测。水平角复测可以获得更高精度的角度测量结果。
如图14-14所示，进行此项操作应首先按“键功能分配”中介绍的测量模式的方法，将水平角复测功能定义到键上，然后再调用，其操作步骤见表14-15。
图14-14 水平角复测
表14-15 水平角操作步骤
在水平角的复测中，即使设置了倾斜自动补偿为有效，仪器也不会对水平角进行倾斜补偿改正。
最大重复次数：10次。
最大角度累计值：359°59′59.5″。

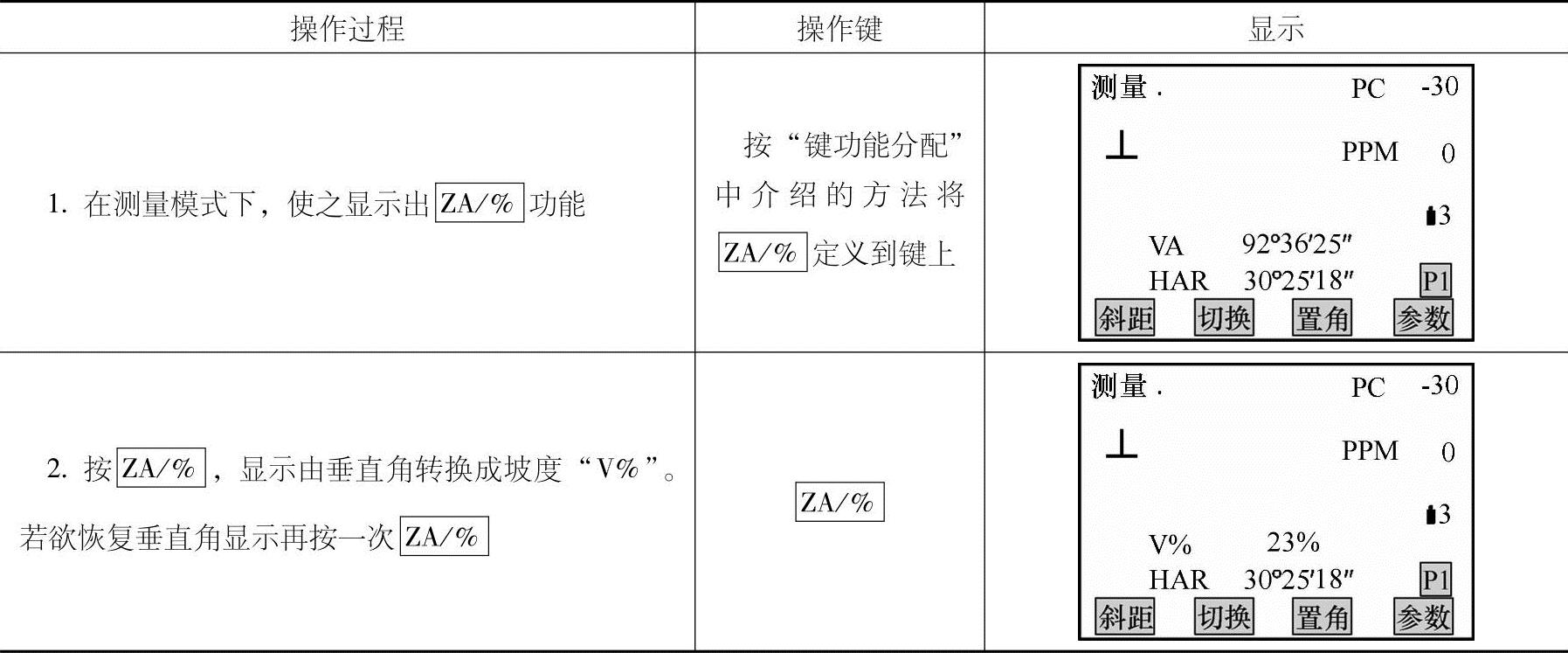

（5）%坡度。KTS-440可按%形式显示坡度。
进行此项操作，应首先按“键功能分配”中介绍的方法将[ZA/%]功能定义到键上，其操作步骤见表14-16。
表14-16 将[ZA/%]功能定义到键上操作步骤
坡度显示范围：±100%以内。
当垂直角格式设为“水平0°”或者“水平0°±90°”时，“ZA”显示为“VA”。
2.距离测量

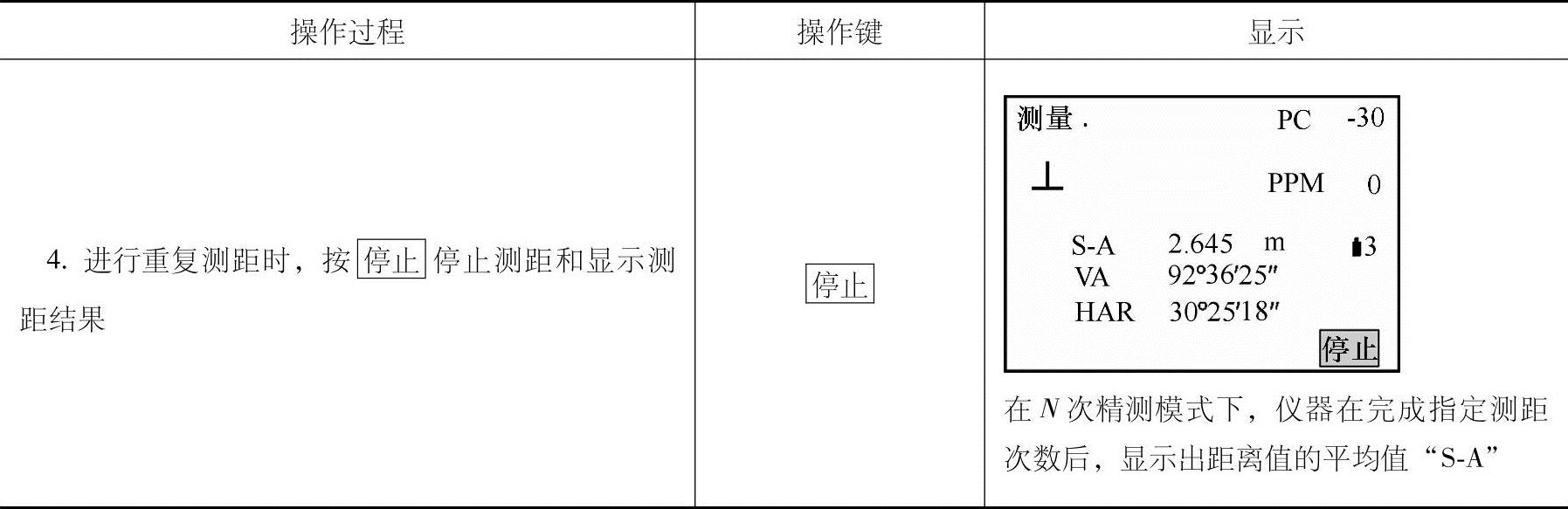

其操作步骤见表14-17。
表14-17 距离测量操作步骤
（续）
距离和角度的最新一次测量值将被存储在寄存器中，直到关闭电源才消失。这些存储于寄存器中的距离、垂直角、水平角、坐标值可以被调阅，使之显示在显示窗上，而且距离测量值可以通过按切换使之在斜距、平距、高差间进行转换。
如果测距模式设置为单次精测和N次精测，则完成指定的测距次数后将自动停止。
3.坐标测量（如图14-15所示）

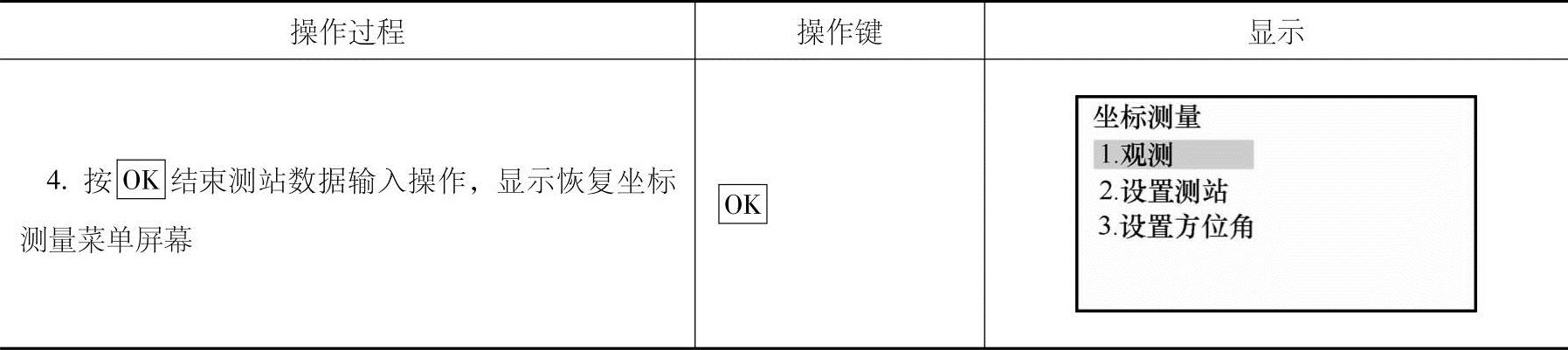

测站数据输入见表14-18。
图14-15 坐标测量

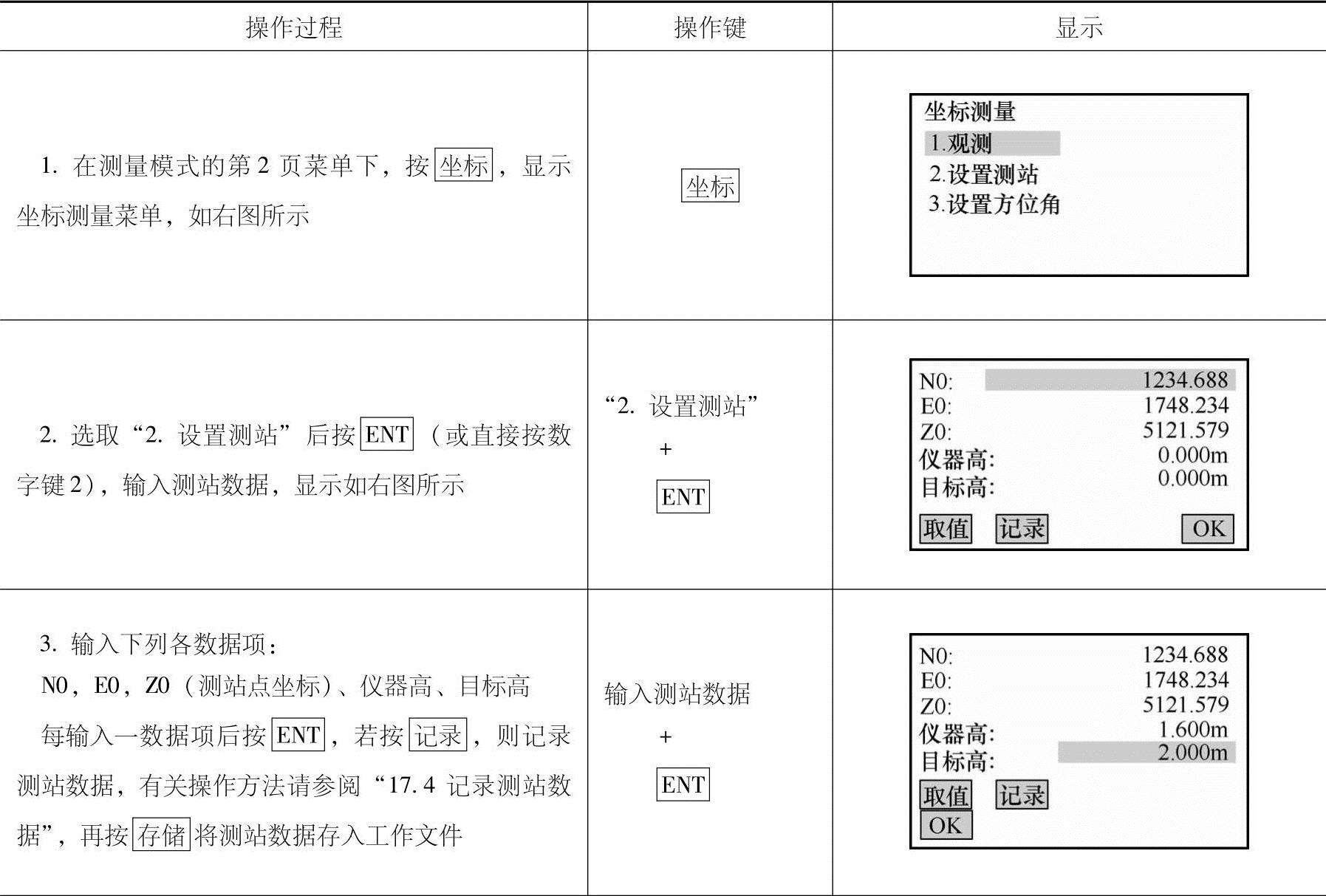

表14-18 坐标测量操作步骤
（续）

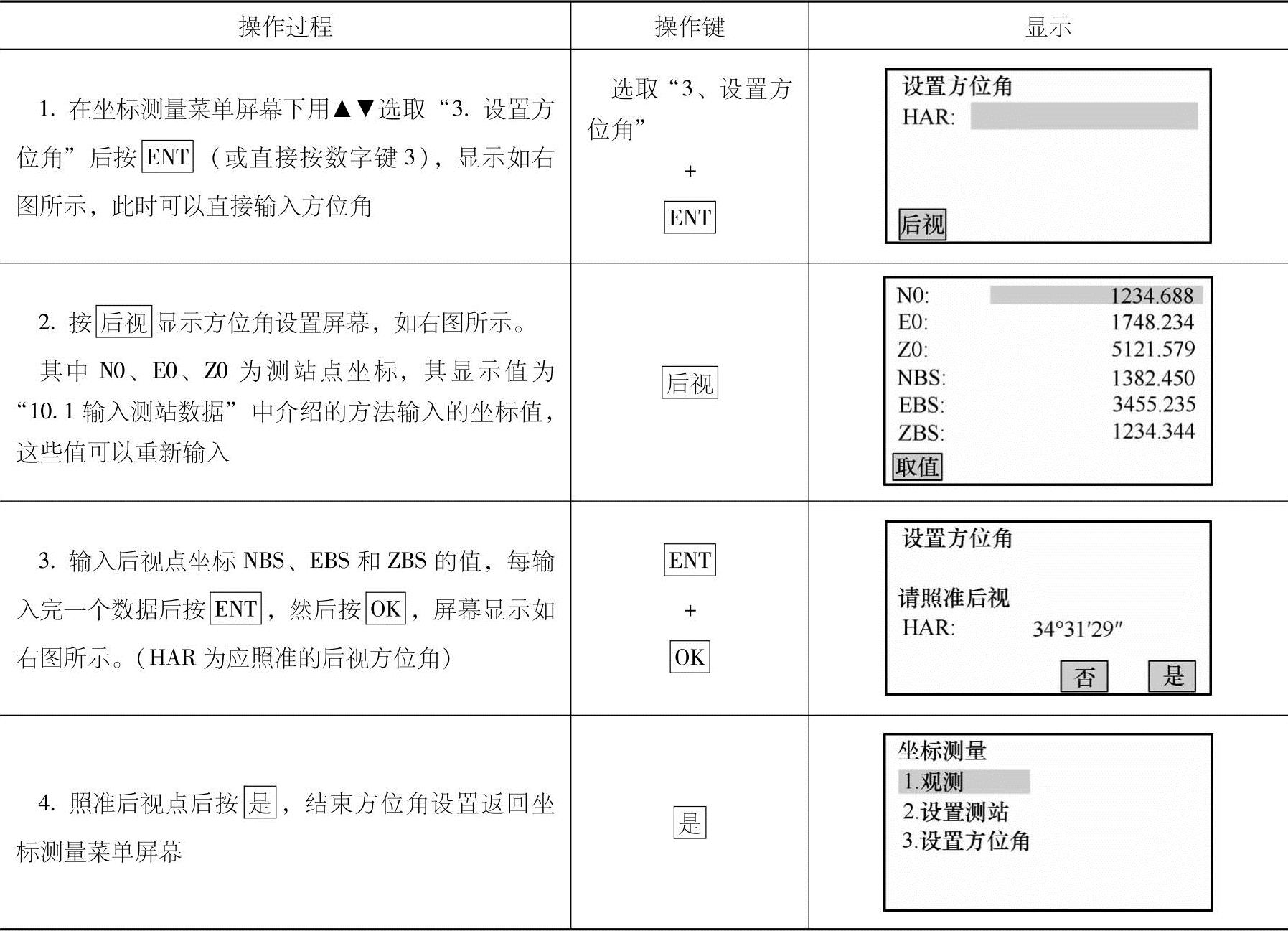

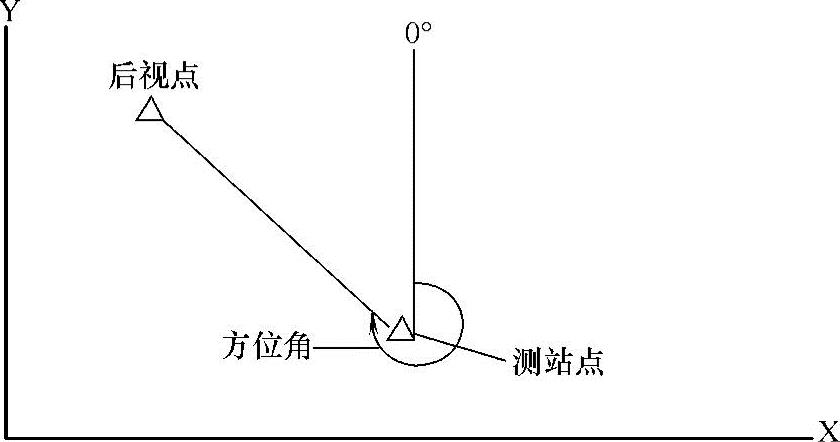

方位角设置：如图14-16所示，在输入测站点和后视点的坐标后，便可计算或设置到后视点方向的方位角。照准后视点，通过按键操作，仪器便根据测站点和后视点的坐标，自动完成后视方向方位角的设置，其操作步骤见表14-19。
图14-16 方位角
表14-19 方位角设置操作步骤

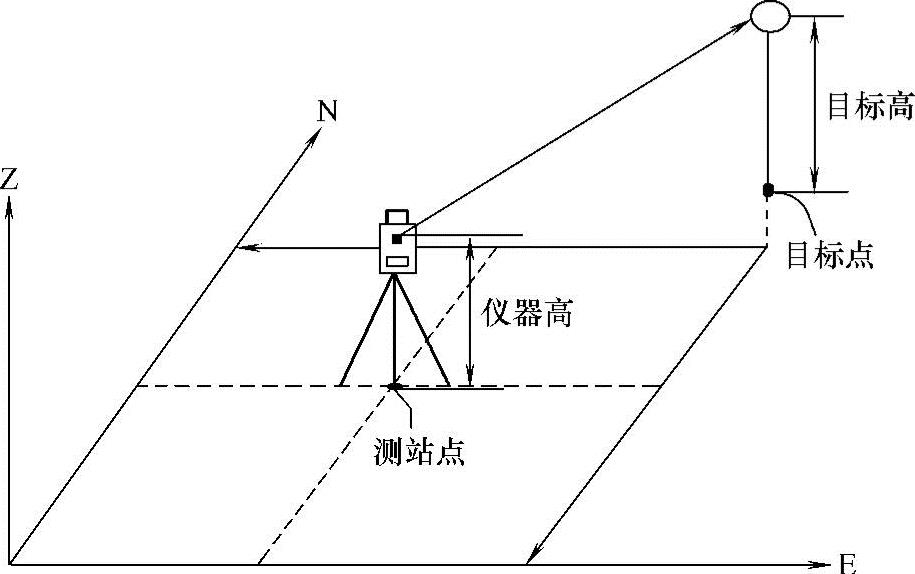

坐标测量：如图14-17所示，在完成了测站数据的输入和后视方位角的设置后，通过距离和角度测量便可确定目标点的坐标。坐标测量步骤见表14-20。
未知点坐标的计算和显示过程如下：
测站点坐标：（N0，E0，Z0）
仪器高：
棱镜高：
高 差：Z
仪器中心至棱镜中心的坐标差：（n，e，z）
未知点坐标：（N1，E1，Z1）
N1=N0+n
E1=E0+e
Z1=Z0+仪器高+z-棱镜高
图14-17 坐标测量
表14-20 坐标测量步骤
（续）
